Приспособление для точечной сварки LiPo-элементов

Инструкции

Либо используйте один из прилагаемых STL, либо создайте собственное приспособление:

Откройте jig.scad в OpenSCAD.
Задайте параметры размера приспособления. Основными параметрами являются:
num_cells: количество ячеек, которые вы хотите сварить точечной сваркой.
cell_diam: диаметр (мм) ячеек (18 для 18650-х годов)
высота: высота (мм) приспособления: чем выше, тем стабильнее, но печать занимает больше времени.
wall_thickness: толщина (мм) стенки шаблона; 1 мм меня устраивает
Сохраните файл, выполните рендеринг и сгенерируйте STL.

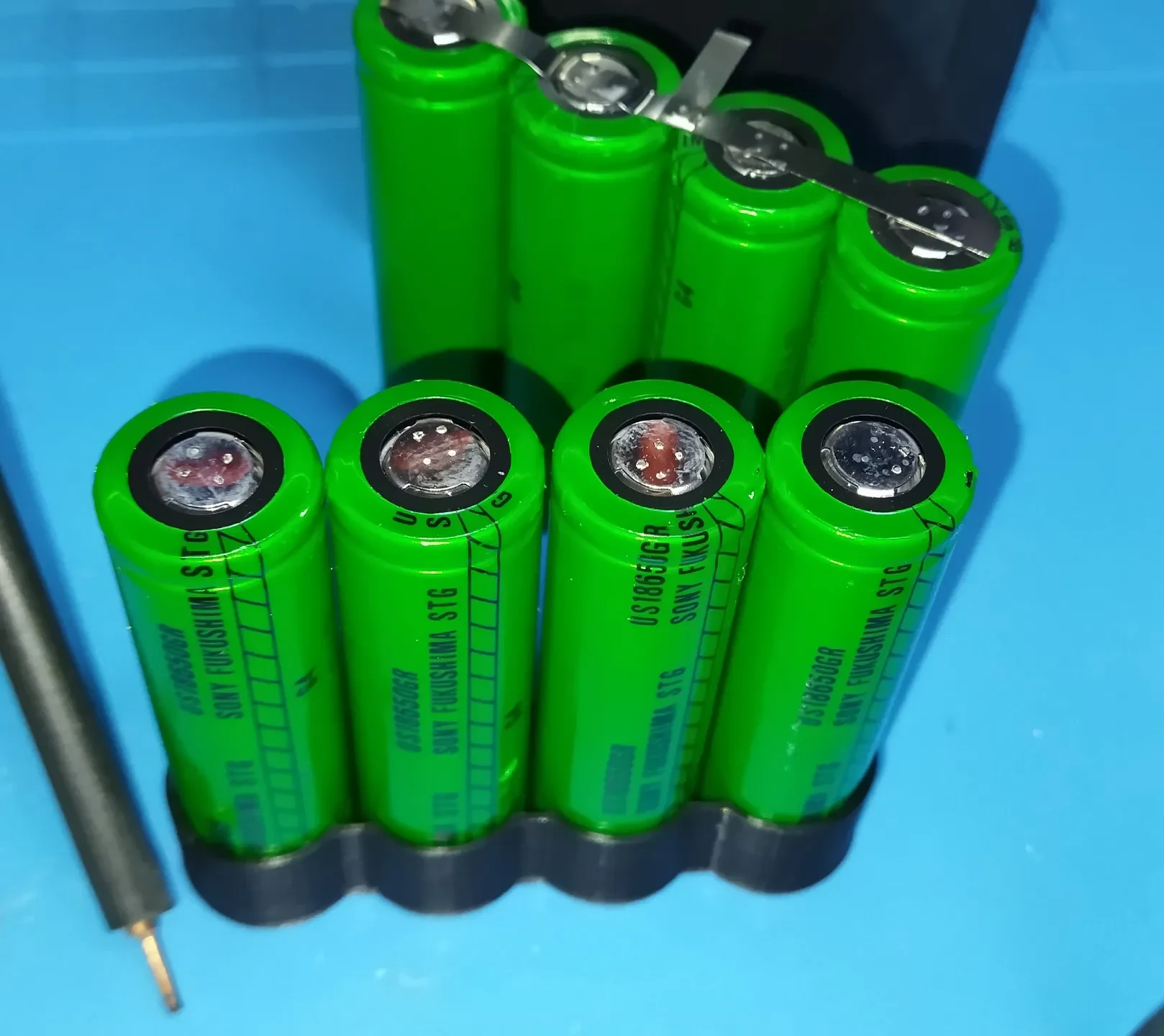

Распечатайте и пользуйтесь. Установите элементы в приспособление, положите сверху никелевую полоску и приварите!
Печать

У меня хорошо работает в дешевом PLA. Никакие опоры или плот/поля не требуются. Я использовал достаточно стен, чтобы не было необходимости в заполнении (только сплошные стены) — это быстро напечатало и получило функциональную деталь.
