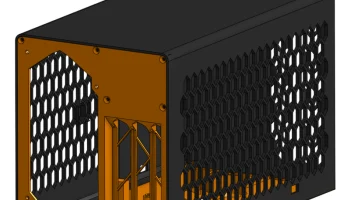

Корпус Thunderbolt eGPU для дешевой платы адаптера
Немецкая версия в конце.
Сначала хочу отметить некоторые вещи
Требуется принтер, способный печатать детали длиной 300 мм.
Плата очень дешевая (иногда ниже 50 евро), но имеет некоторые проблемы, например, с ра��положением разъемов, и ее часто приходится переподключать к ноутбуку, чтобы она работала (но после подключения работает нормально). Ему также не хватает таких функций, как сквозное соединение USB/Thunderbolt и зарядка PD для ноутбука. Позже я купил версию TH3P4G3 85 Вт, и она мне понравилась гораздо больше (она также немного быстрее).
Это была моя первая большая модель, которую я разработал. Его ��овольно сложно распечатать, и есть некоторые проблемы для начинающих.
Требуемые детали
Графический процессор с максимум 3 слотами и максимальной длиной примерно 275 мм (точная максимальная длина неизвестна). Вы можете использовать его с более длинным графическим процессором, оставив переднюю панель или отрезав ее часть.
Кабель Thunderbolt желаемой длины + 30см.

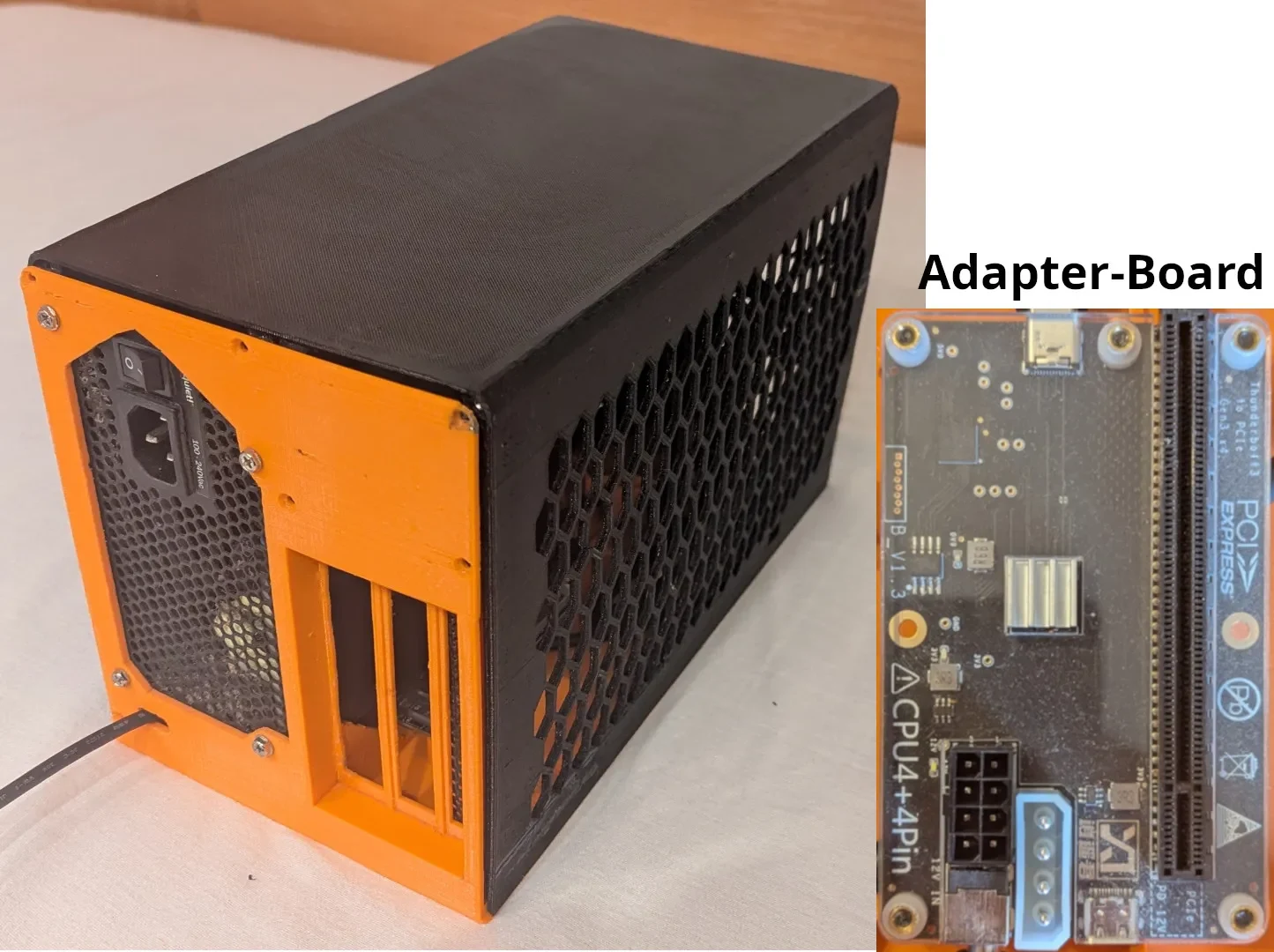

Плата eGPU (это та, которую я купил)
Блок питания ATX с достаточной мощностью.
Разъем для кабеля питания материнской платы ATX для включения блока питания (также можно сделать с помощью короткого провода и ленты, погуглите)

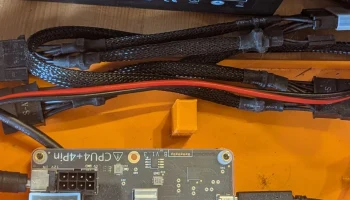

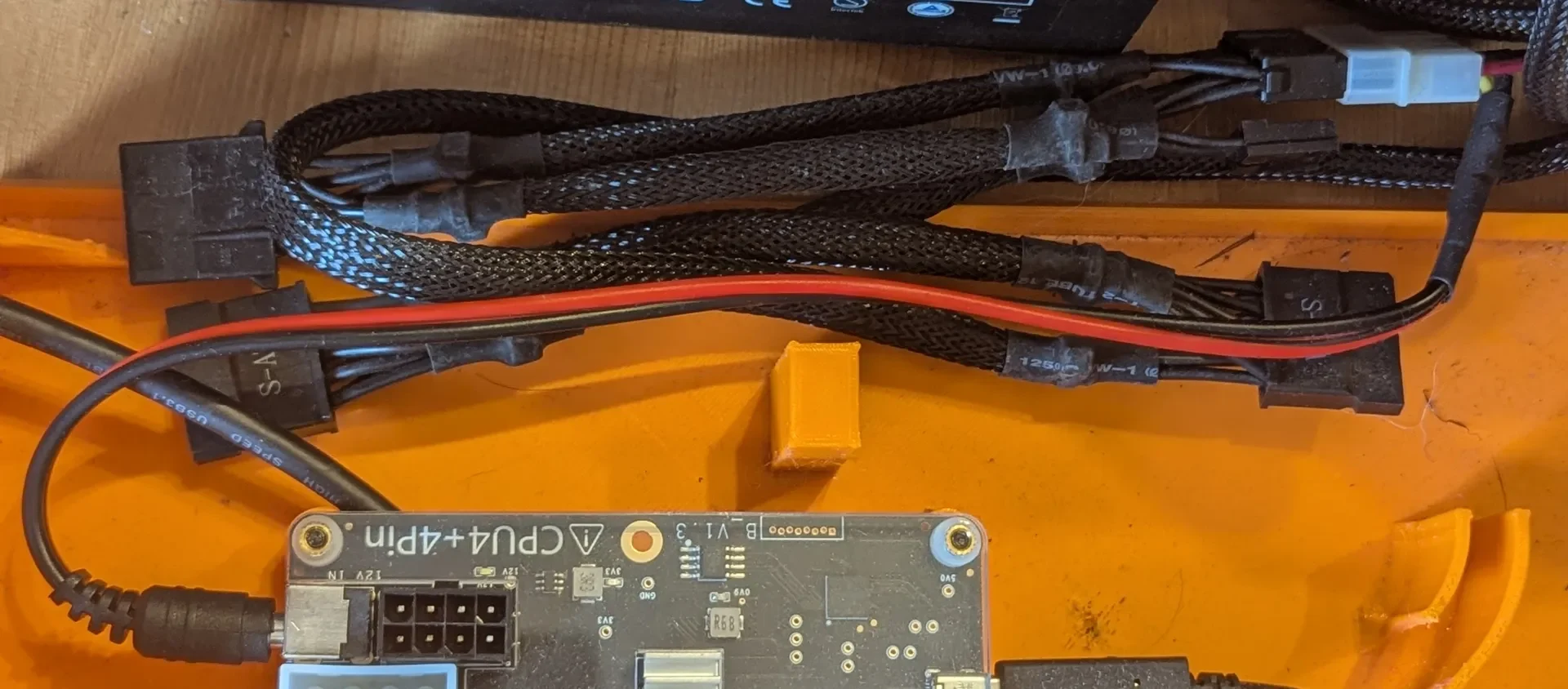

Переходник DC 5.5/2.1 на Molex (остальные разъемы питания платы, кроме USB C, закрыты блоком питания). Я припаял кабель цилиндрического разъема к кабелю Molex (см. изображение).
Винты и гайки с потайной головкой M3 (или меньше)
4 винта блока питания (обычные, используемые на ПК)
Детали для печати
Печать термостойким материалом. Я выбрал PETG.

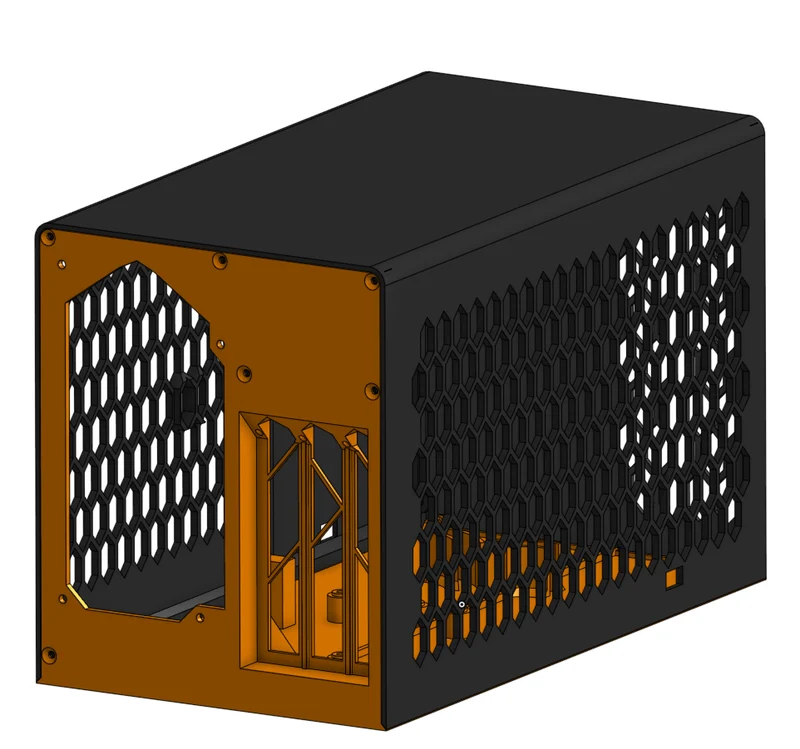

Выберите одну версию из трех моделей (основание, верхняя часть, передняя панель).
Для стропалов я бы выбрал версии с максимальной поддержкой. С другими принтерами (без движущейся платформы) могут работать и другие версии.
Для верха существует версия с дополнительными вентиляционными отверстиями сверху. Я предпочитаю закрытый верх, и без него он прекрасно работает. Для карт более высокой мощности, вероятно, лучше выбрать версию с большим количеством вентиляционных отверстий.
Сборка
Необходимо снять опоры с верхней крышки. Мне пришлось добавить их, так как мой стропальщик кровати сильно вибрировал.
Сборка производится в несколько шагов.
Вставьте гайки в корпус.
Вставьте 3 гайки м3 сзади над слотами PCI графического процессора.
Вставьте гайки (предпочтительно m3) во все отверстия для винтов корпуса. Для их вдавливания рекомендую использовать паяльник. Тут с конструкцией не получилось (одна из ошибок новичка).
Прикрепите плату адаптера к основанию. Сначала снимите нижнюю пластину из плексигласа с платы адаптера, а затем прикрутите плату к напечатанной нижней части. Я не помню, какие винты я использовал, скорее всего, я использовал те, что были с платы.

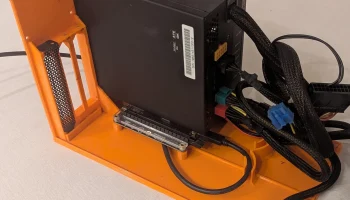

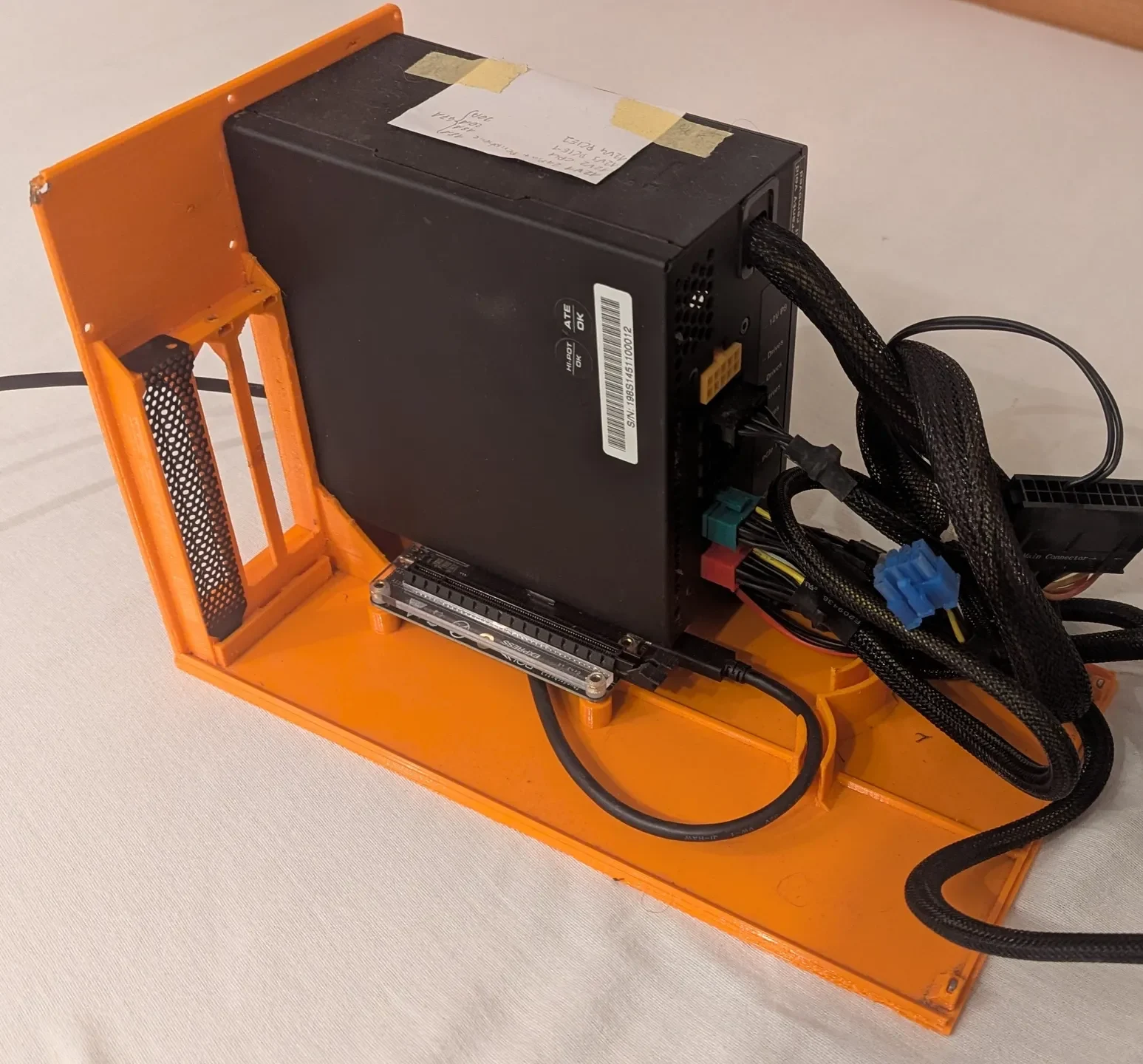

Установите кабель Thunderbolt. Правильный порт — тот, который обращен от задней панели корпуса. В нижней части напечатана направляющая для кабеля. Используйте его для направления кабеля. В задней части нижней части и по бокам верхней части имеются отверстия для вывода кабеля наружу.
Подайте питание на плату адаптера с помощью адаптера Barell Jack — Molex.
Подключите «пусковой адаптер БП»

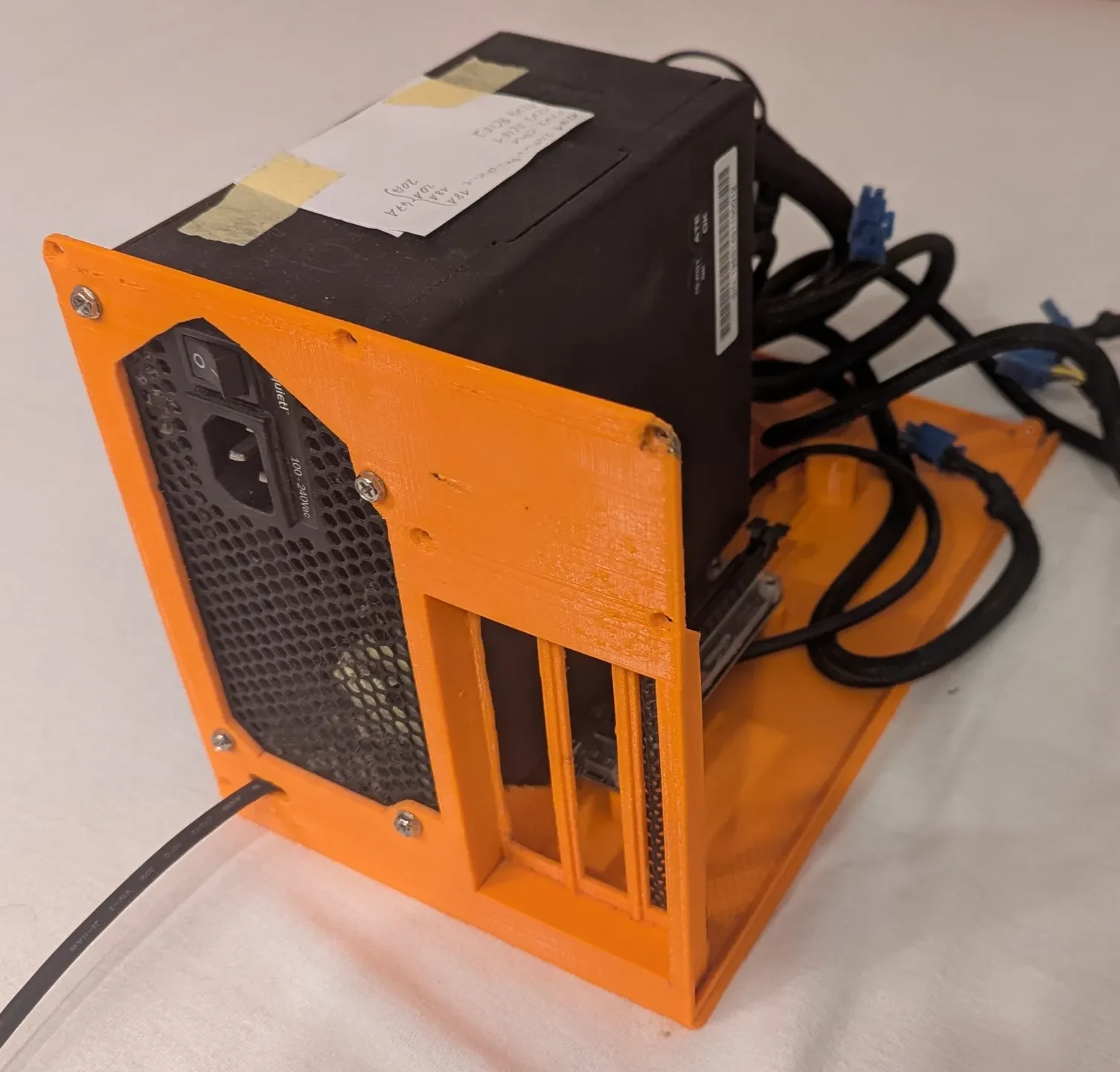

Установите источник питания
Установите видеокарту (не забудьте подключить дополнительные разъемы питания графического процессора)
Установите верхнюю часть корпуса. Уложить все силовые кабели в корпус может быть непросто. Я поместил один под блоком питания, а остальные удалось разместить за блоком питания.
Прикрутите переднюю панель
--------------------
