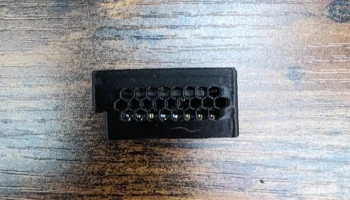

Чехол для ESP32-C3 SuperMini и LD2410C

Пожалуйста, прокомментируйте, оцените и опубликуйте свой отзыв!

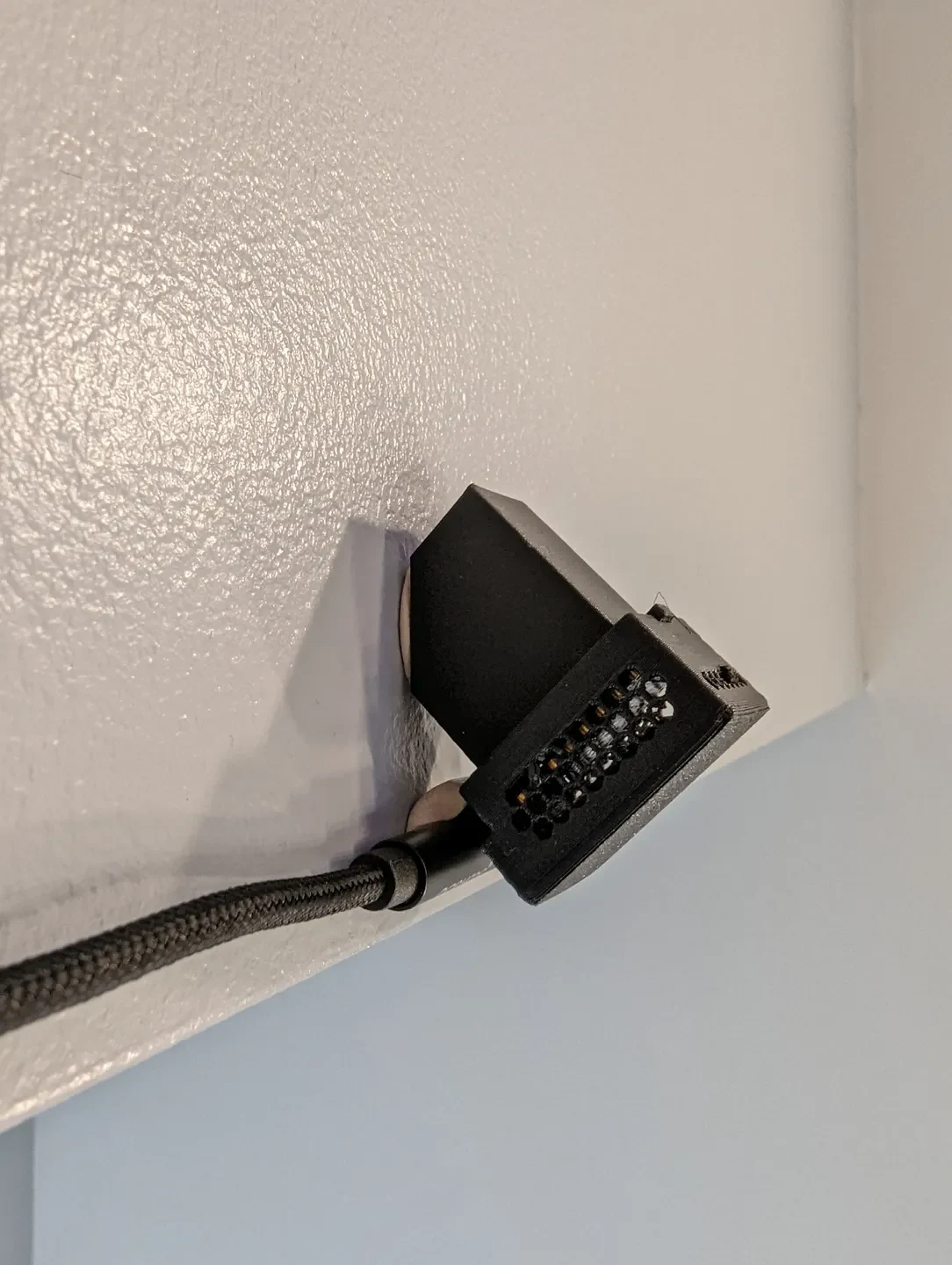

Обновление от 1 февраля 2024 г.: я добавил новую заднюю часть с шаровым шарниром, чтобы обеспечить большую гибкость при печати одной задней части для нескольких вариантов крепления.

Простой сл��чай использования радарного датчика LD2410C с ESP32 C3 Mini. Я включил небольшую прокладку, которую можно надевать на контакты LD2410C, чтобы облегчить пайку с платой ESP.

Спецификация:

ESP32-C3 СуперМини
Радарный датчик LD2410C (партнерская ссылка)
USB-кабель
Я использую эти короткие и эти длинные кабели (партнерские ссылки).

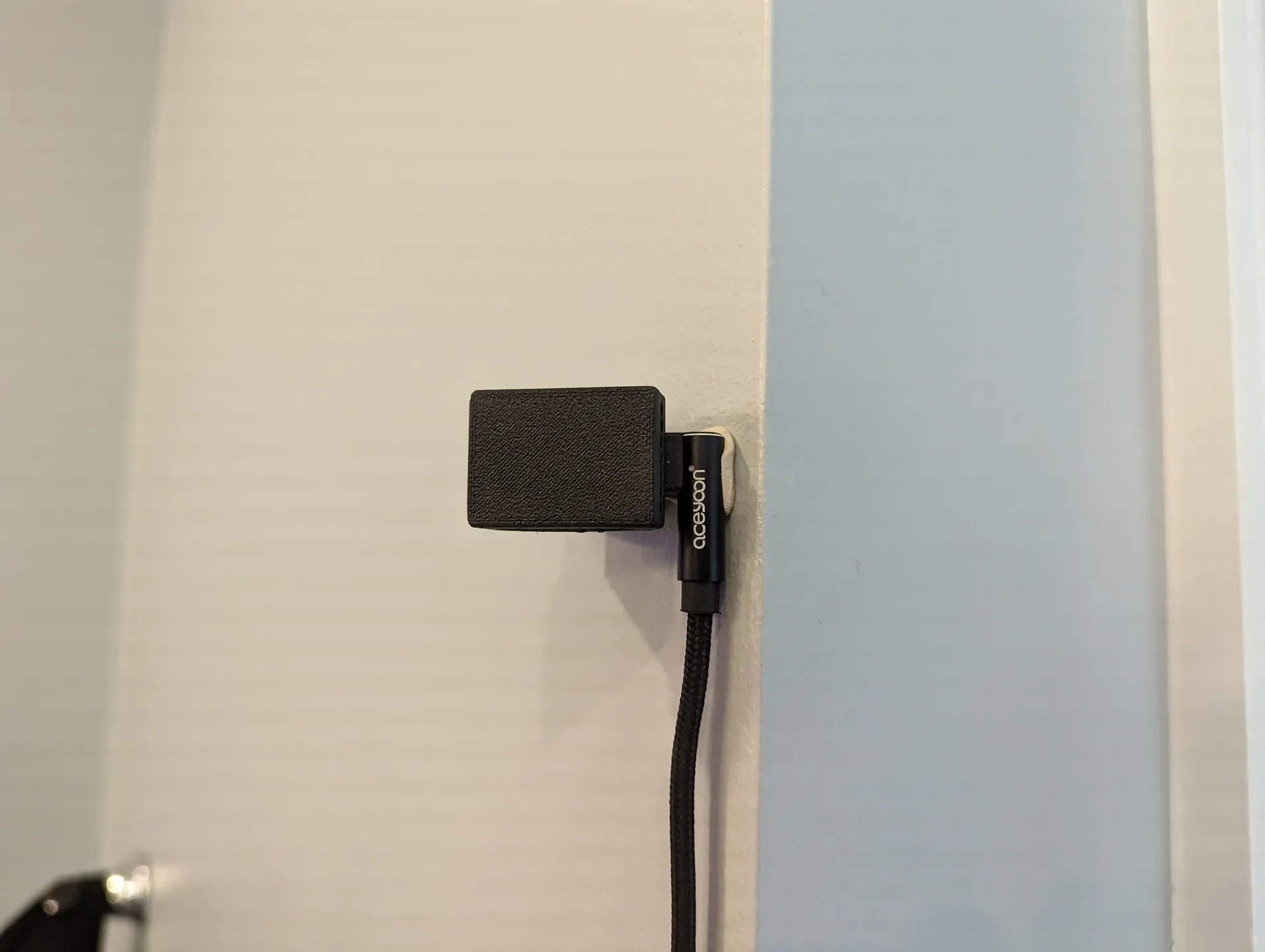

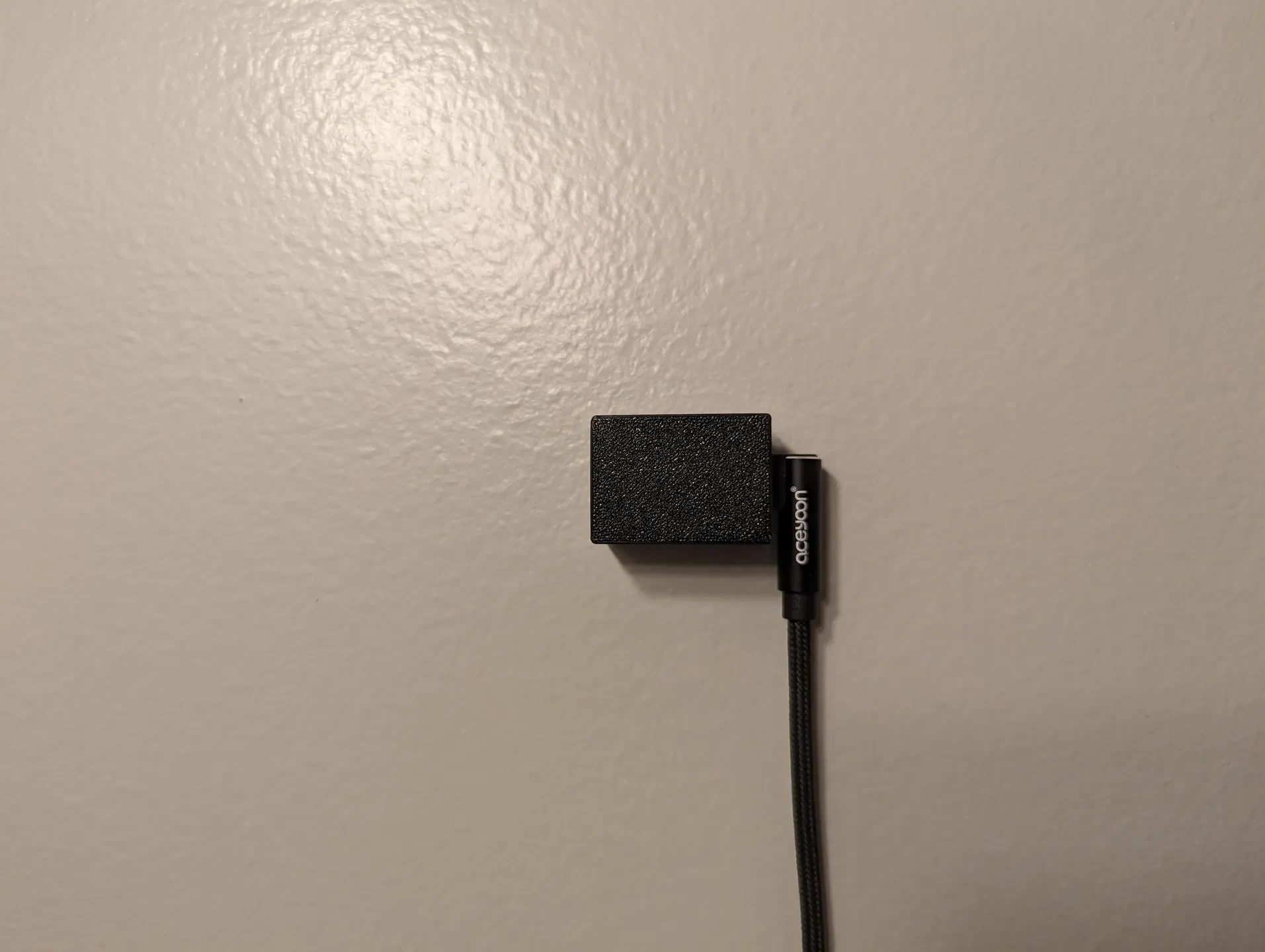

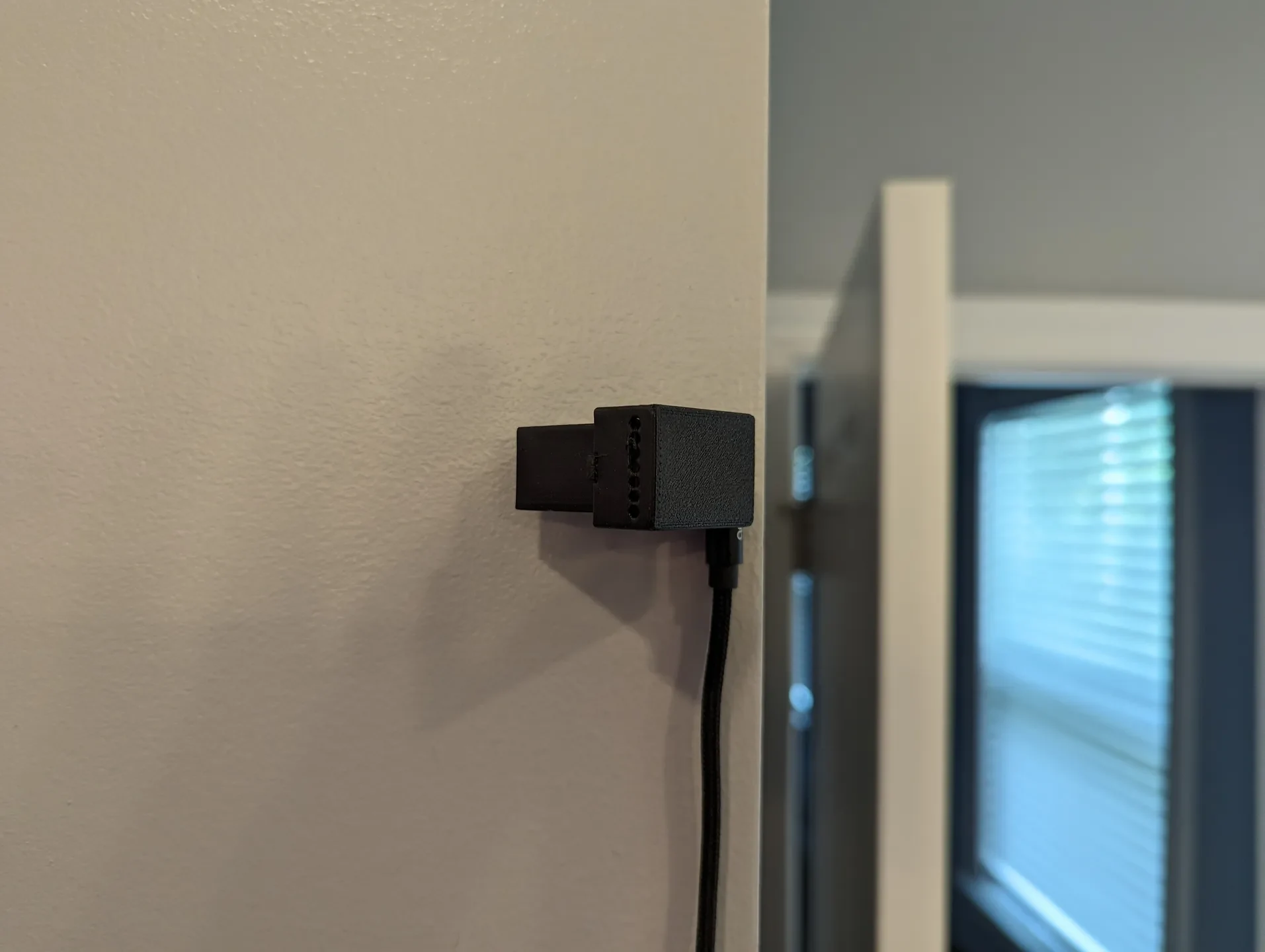

С помощью чего можно прикрепить их к стене:
Я предпочитаю Gorilla Putty, но небольшая полоска Command тоже подойдет.

Принты не требуют поддержек. Я использовал PLA без проблем.

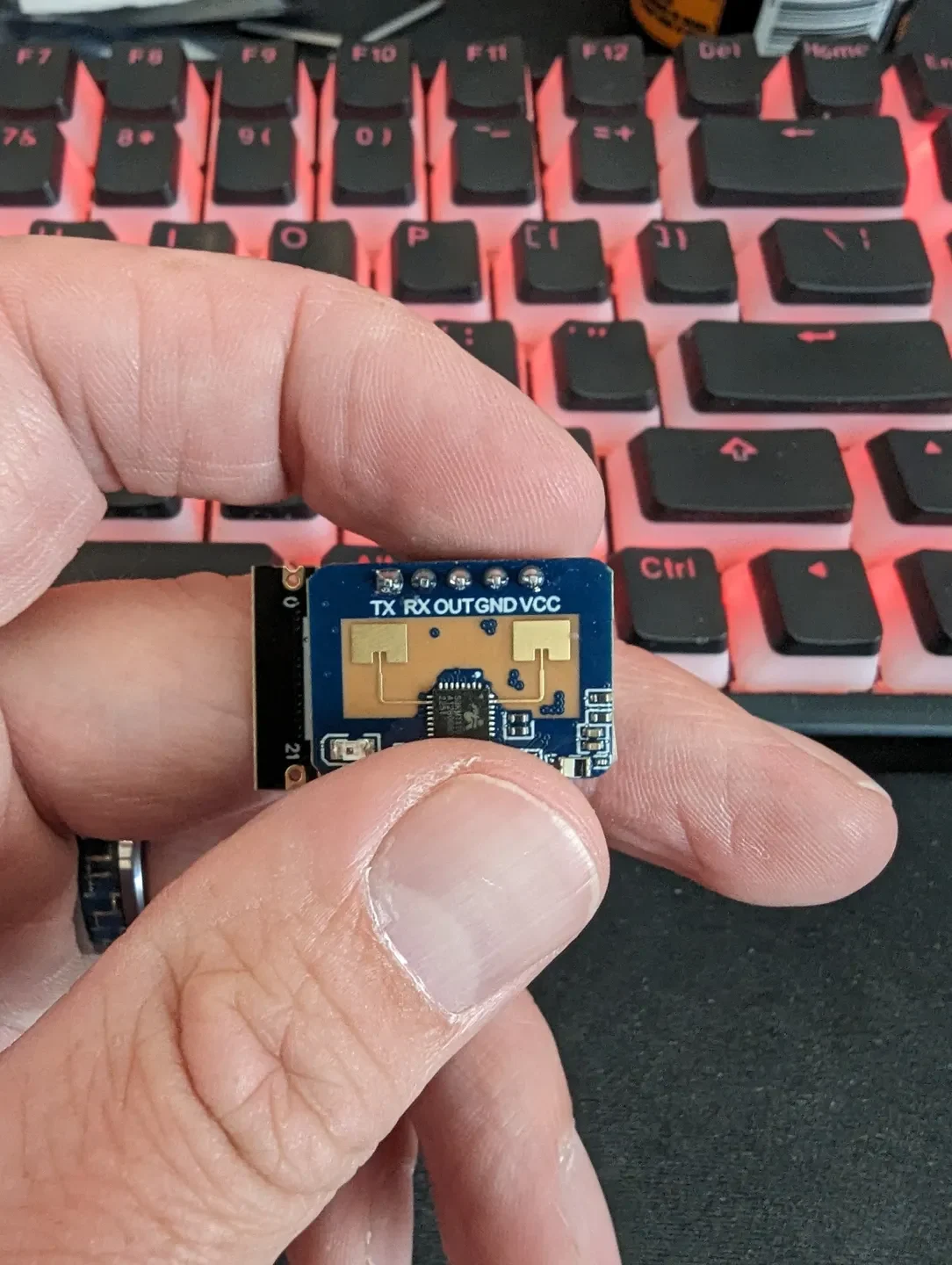

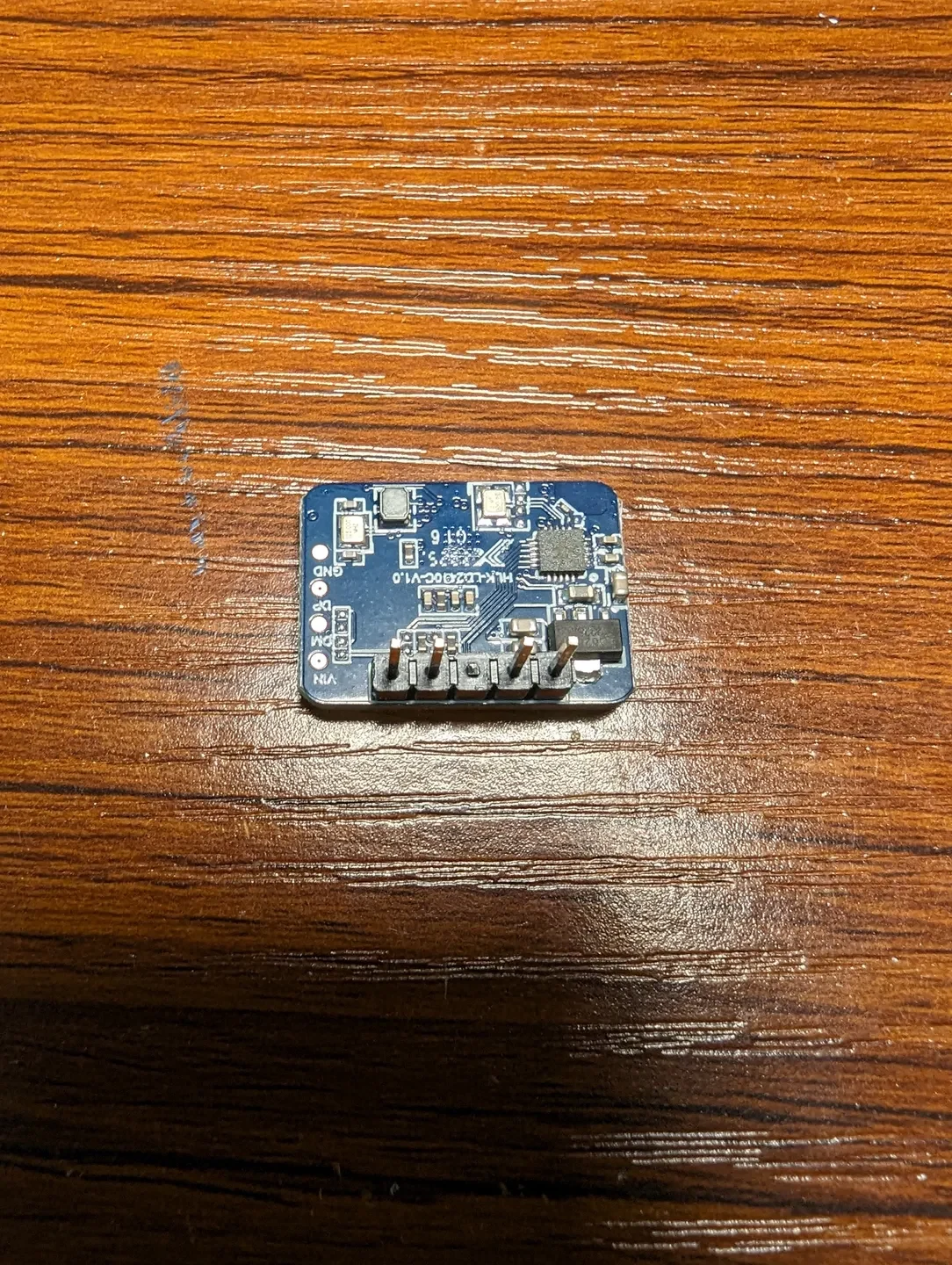

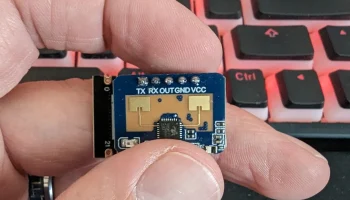

Отрежьте «выходной» контакт на LD2410C. Это средний штифт.

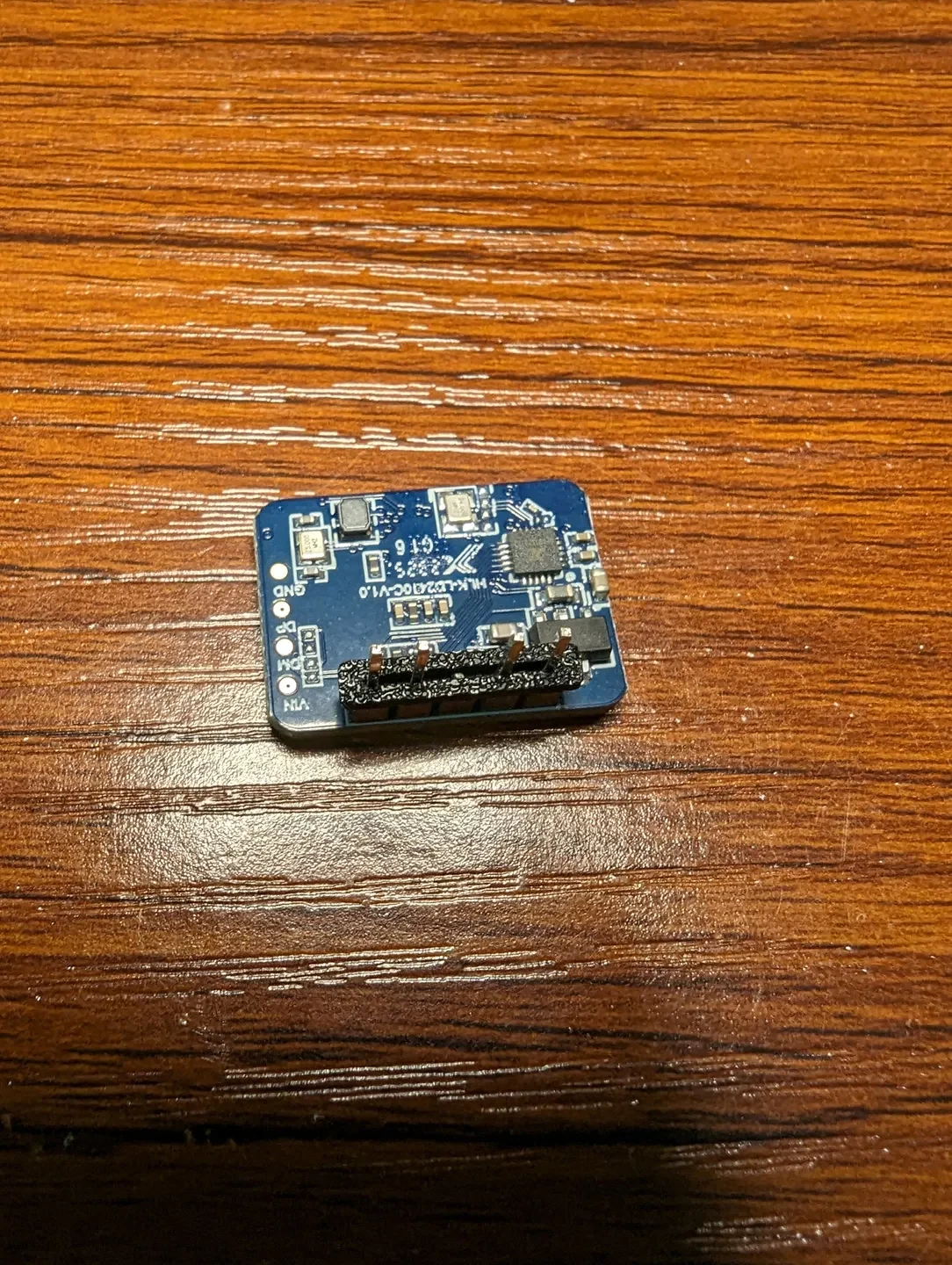

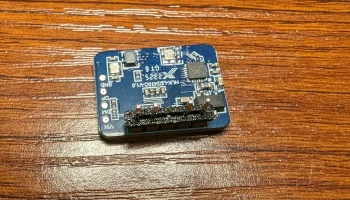

Сдвиньте пространство над булавками.

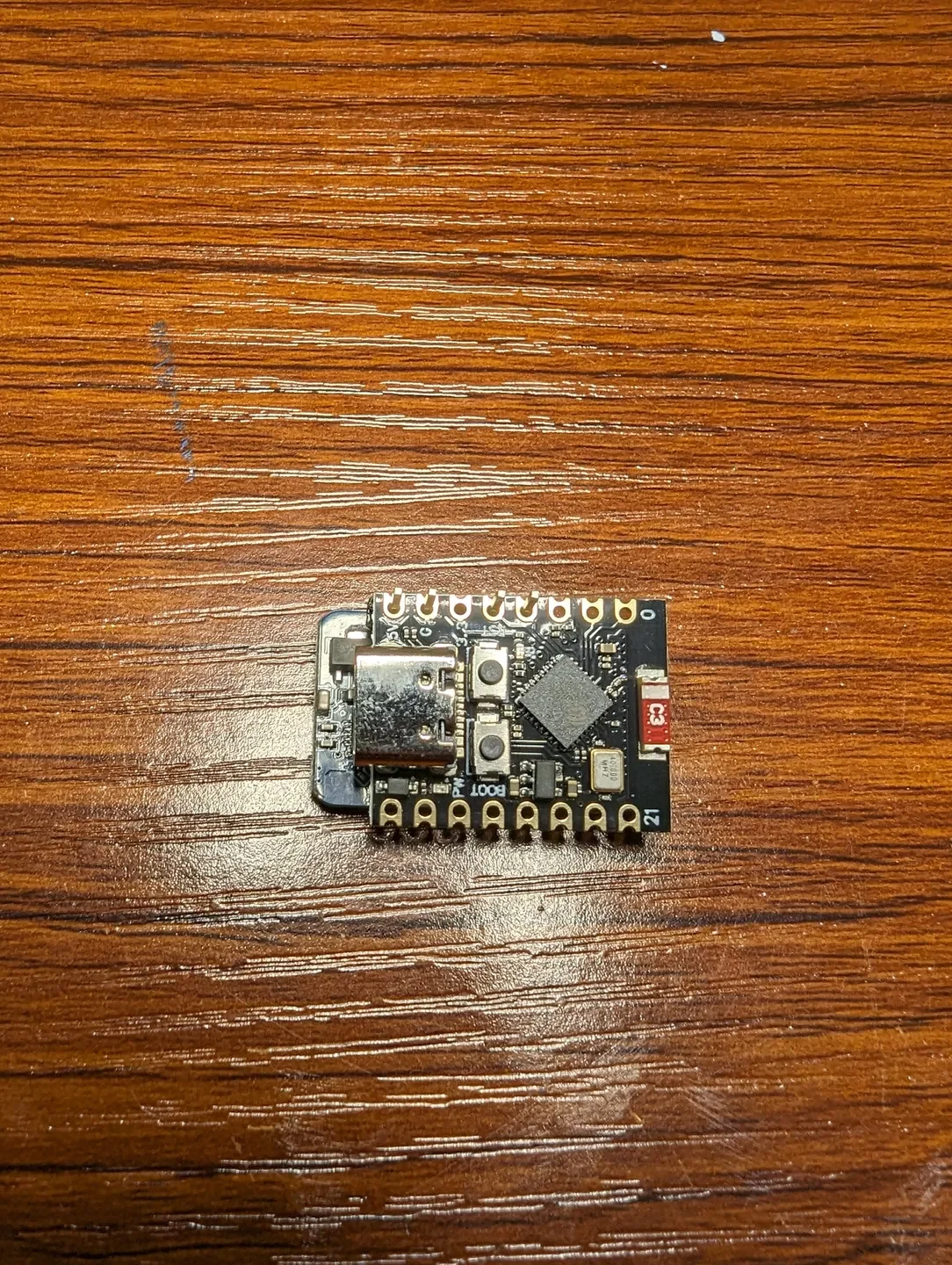

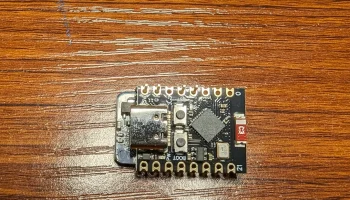

Припаяйте контакты к плате ESP.

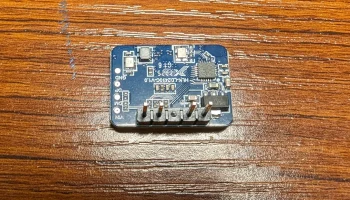

Вывод VCC на LD2410C подключается к отверстию 5 В на ESP. Остальные контакты совпадают.
Посмотрите фотографии для справки
Отрезаем лишнее от булавок.

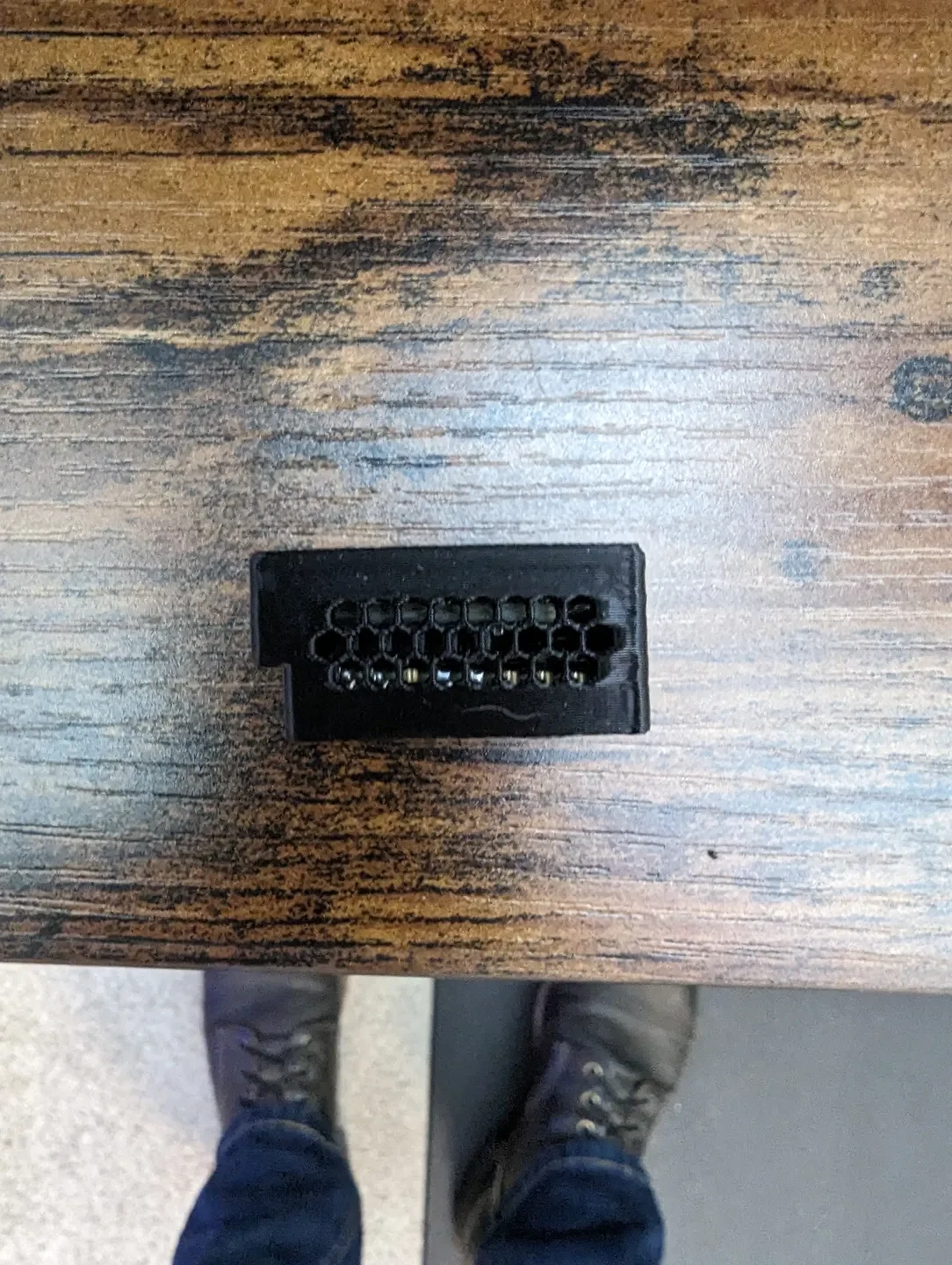

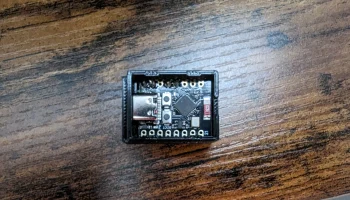

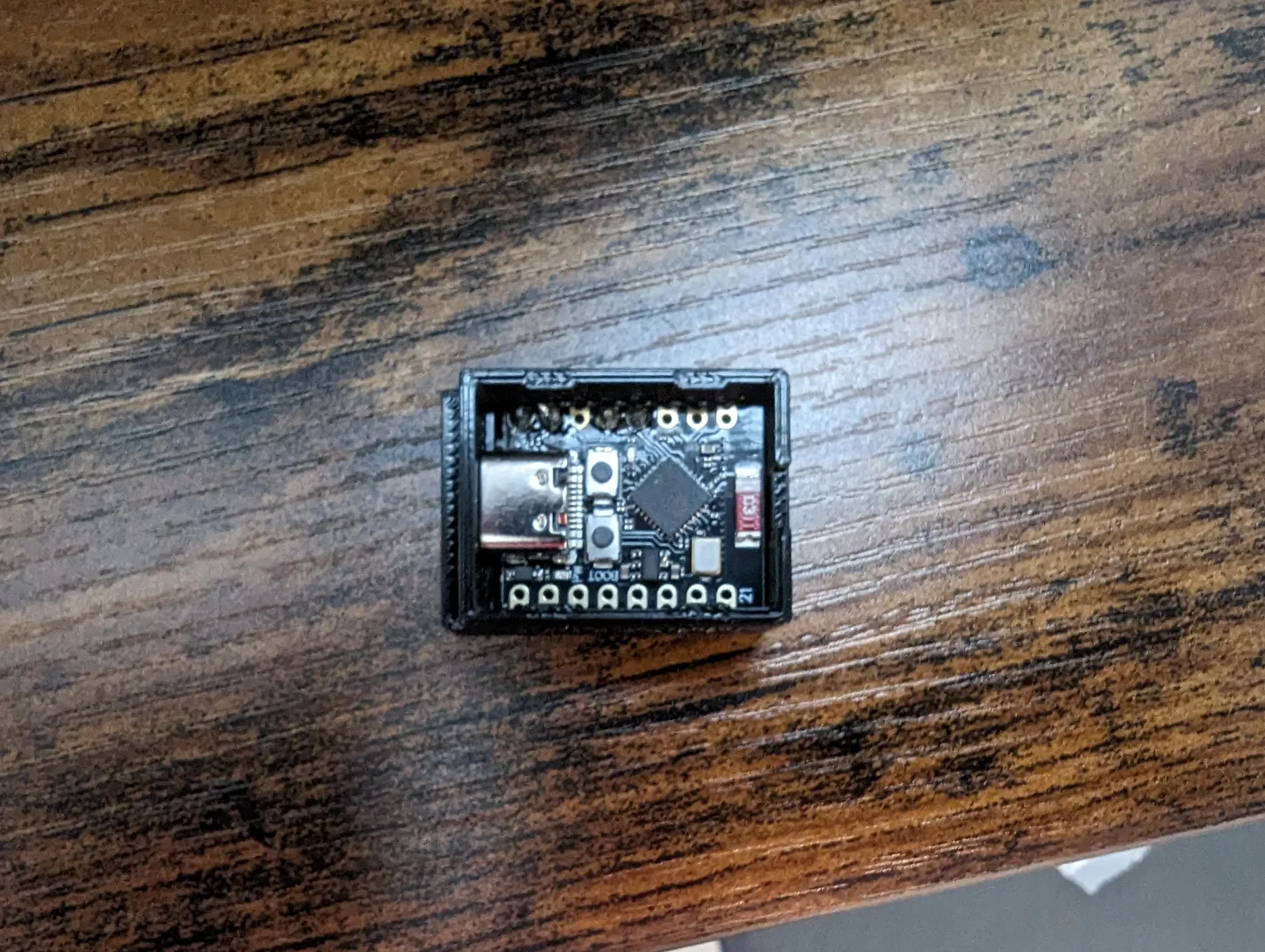

Вставьте платы в корпус.
Сначала вам нужно вставить LD2410C под небольшим углом.
Установите крышку на место.

Я использую эту конфигурацию YAML для них с Home Assistant, и в настоящее время они являются моим любимым датчиком присутствия.
