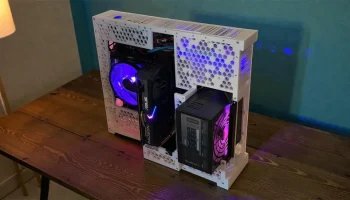

GenCase — модульный корпус для ПК открытого типа
Краткое описание
GenCase — это полностью модульный корпус для ПК открытого типа, обеспечивающий максимальную гибкость и ч��стоту прокладки кабелей. Уникальная особенность: изменяемая ориентация для прокладки всех кабелей в основании корпуса для придания чистоты и профессионального вида.
Видео инструкция по сборке:
Полное описание
Добро пожаловать в проект GenCase — полностью модульный корпус для ПК открытого типа, единственный в своем роде.
Ключевые особенности
Трансформируемая ориентация — убийственная особенность Инновационный дизайн позволяет использовать два режима:

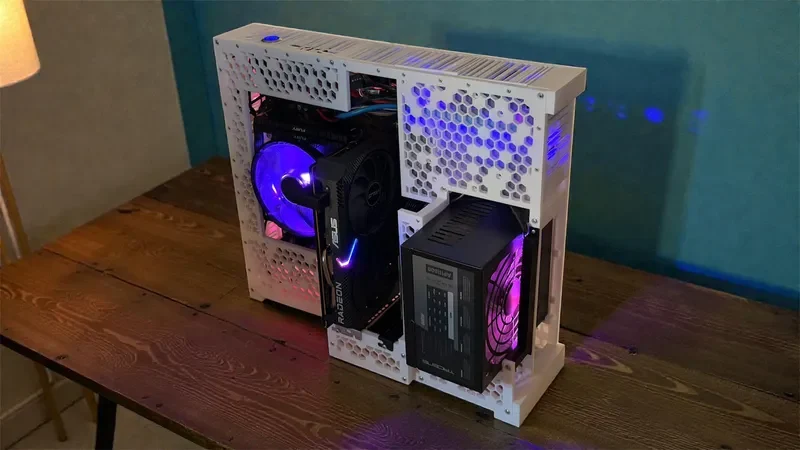

Стандарт: материнская плата с портами, обращенными назад. Даже в этой конфигурации кабели могут сгибаться и выходить из основания корпуса, сохраняя чистоту конструкции.

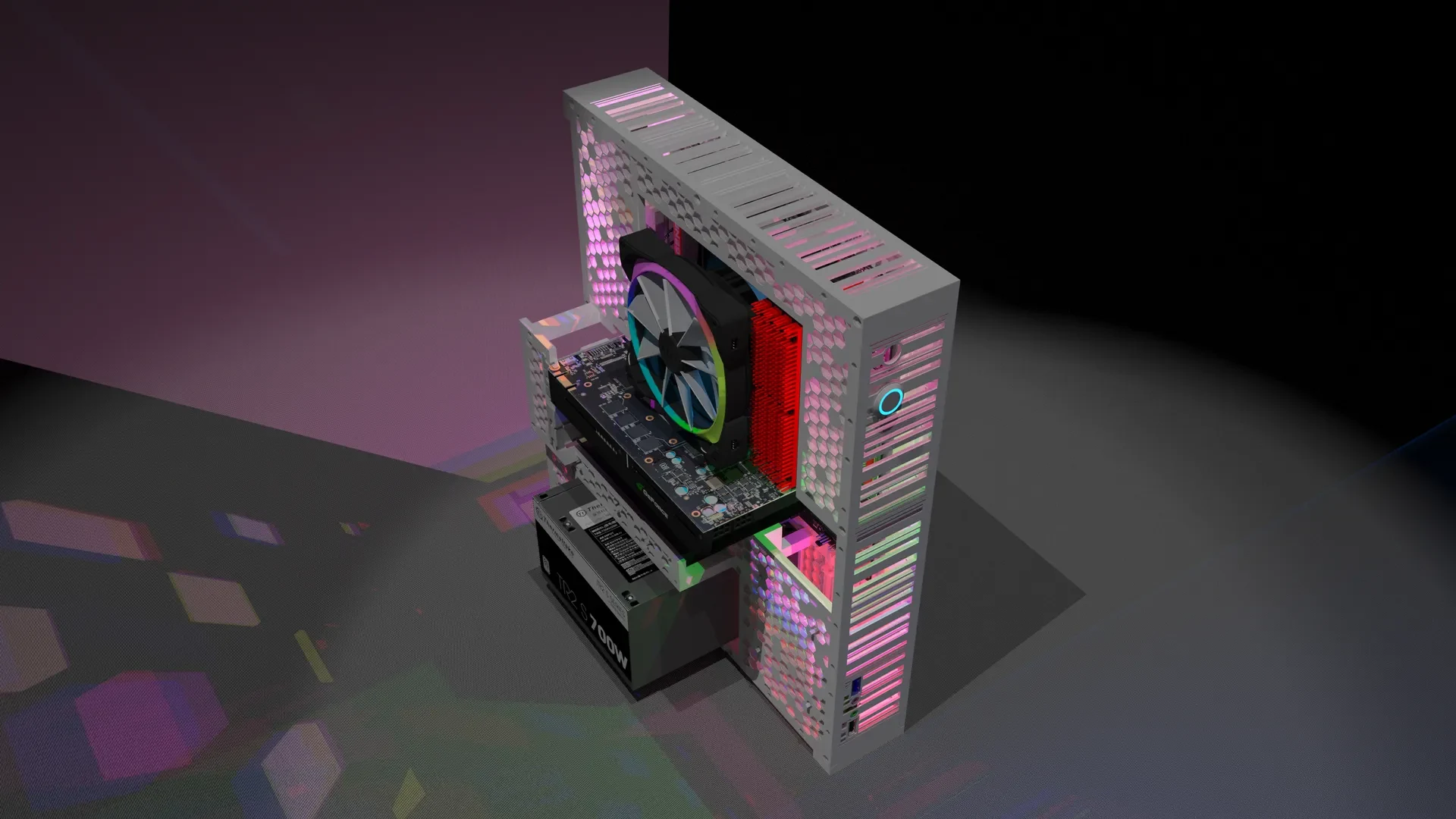

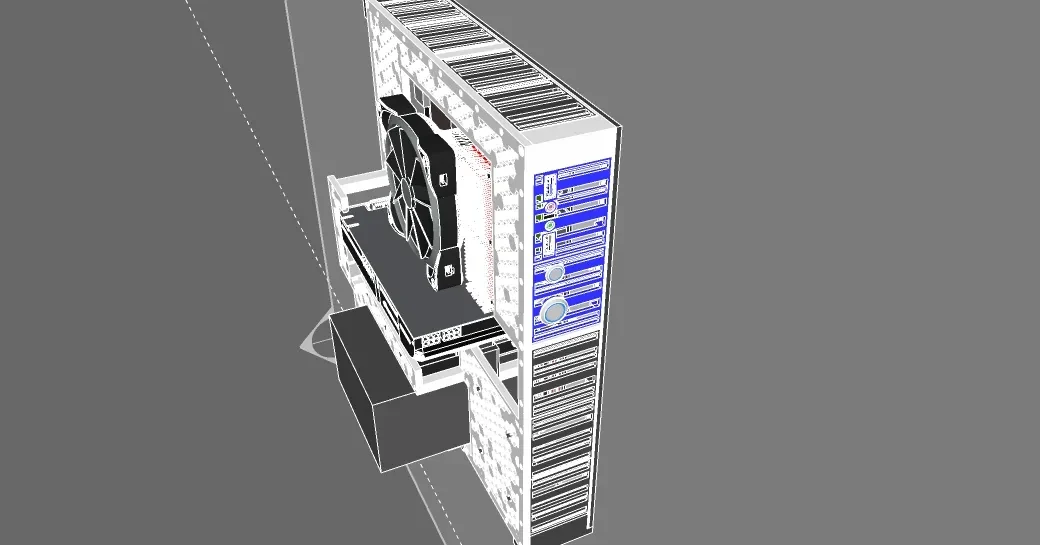

Режим поворота на 90°: поверните корпус на 90 градусов, и все кабели (HDMI, USB, питание) выходят прямо из основания корпуса и проходят вдоль поверхности стола, не свисая. Позволяет разместить корпус где угодно — в офисе, гостиной, на столе — всегда в чистоте и порядке.
Полный модульный ввод-вывод
Кнопки питания/перезагрузки: отдельные модули, которые можно расположить в любом месте с трех сторон корпуса.
USB-панель: независимый модуль, который можно разместить в любом месте с трех сторон корпуса.
Максимальная настройка для адаптации к вашей настройке
Структурная поддержка жестких дисков
Корпус для стандартного 3,5-дюймового жесткого диска
ВАЖНО: Настоятельно рекомендуется установка жесткого диска — он действует как опора конструкции и значительно увеличивает жесткость рамы.
Альтернативно используйте переходник с 3,5 на 2,5 дюйма (доступен на сайтах 3D-моделей для печати).
Оптимизированное управление кабелями
Конструкция предназначена для прокладки кабелей у основания, не свисая
Задняя система освещения: плексиглас толщиной 1 мм на задней стороне материнской платы со светодиодами для демонстрации печатных схем.
Аппаратная совместимость
Графический процессор: поддерживает видеокарты длиной до 270 мм.
Блок питания: блоки питания ATX глубиной до 160 мм.
Материнская плата: ATX/Micro-ATX (mATX)
Хранение:
1 жесткий диск 3,5 дюйма (рекомендуется для обеспечения жесткости конструкции)
Альтернатива: переходник с 3,5 на 2,5 дюйма (доступен на сайтах 3D-моделей)
Спецификация материалов (BOM)
1. Винты и крепежные детали
Для материнской платы
~8 саморезов M3 x 8 мм (плоская нижняя головка, не потайная)
Для сборки корпуса
~30x Саморезы M3 x 8мм
Для панелей и модулей
~16 винтов M2,5 x 5 мм (плоская/полукруглая головка)
Используется для боковых панелей (4 на панель) и крепления светодиодов блока питания.
��ля источника питания
2 стандартных винта с шестигранной головкой для блока питания (6-32)
Для жесткого диска
4 стандартных винта для жесткого диска (6-32, крестообразная головка)
Для светодиодной базы
1 винт M3 для компонента GenCaseled-base-v
2 винта M2,5 x 5 мм (плоская/полукруглая головка)
2. Электронные компоненты (модули)
Кнопка питания
Диаметр: 19 мм
Материал: металл или пластик
Светодиод: опционально
Кнопка сброса
Диаметр: 12 мм
Светодиод: опционально
USB-панель
Тип: двойной удлинительный кабель USB 3.0 для крепления на панели (винтовое креплен��е)
ВАЖНО: Ищите модели с двумя «ушками» винтового крепления.
Рекомендуемая длина кабеля: 30-50 см.
Пример (модель 68 мм): https://it.aliexpress.com/item/1005009873510637.html.
3. Эстетические детали, сделанные своими руками (обязательно для светодиодной системы)
Оргстекло/акрил (толщина 1мм) — ОБЯЗАТЕЛЬНО
Нужно 2 отрезанных кусочк��:
145 х 190 мм
55 х 190 мм
Установка: Приклейте к задней части рамы (за материнской платой) горячим клеем.
Эффект: задняя подсветка материнской платы — светодиоды освещают плексиглас, делая видимыми схемы печатной платы на задней стороне материнской платы. Потрясающий эстетический эффект!
Светодиодные ленты (макс. ширина 10 мм)
2 полоски по 200 мм (задняя часть материнской платы)
1 полоска 120 мм (зона питания)
Рекомендуемый тип: WS2812b (адресный ARGB)
Альтернативы: стандартный RGB (зависит от разъемов вашей материнской платы)
Процедура сборки светодиода:
Сначала установите плексиглас толщиной 1 мм.
Разместите светодиодные лент��
Крышка с напечатанными деталями GenCase LED L0
Рекомендуемые кабели для более чистой установки
Для дальнейшей оптимизации конфигурации, повернутой на 90°, для придания ей профессионального вида:
Рекомендуется
Адаптеры HDMI/DisplayPort под углом 90°
Силовой кабель 90°
