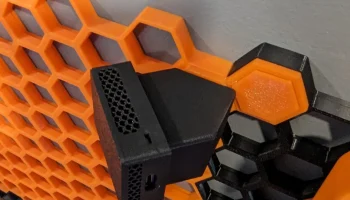

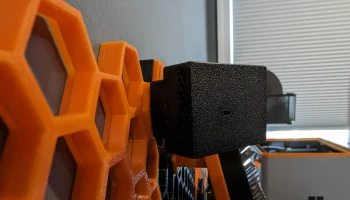

Монтируемый чехол HSW для ESP32 S2 Mini и LD2410C (сотов...

Пожалуйста, прокомментируйте, оцените и опубликуйте отзыв!

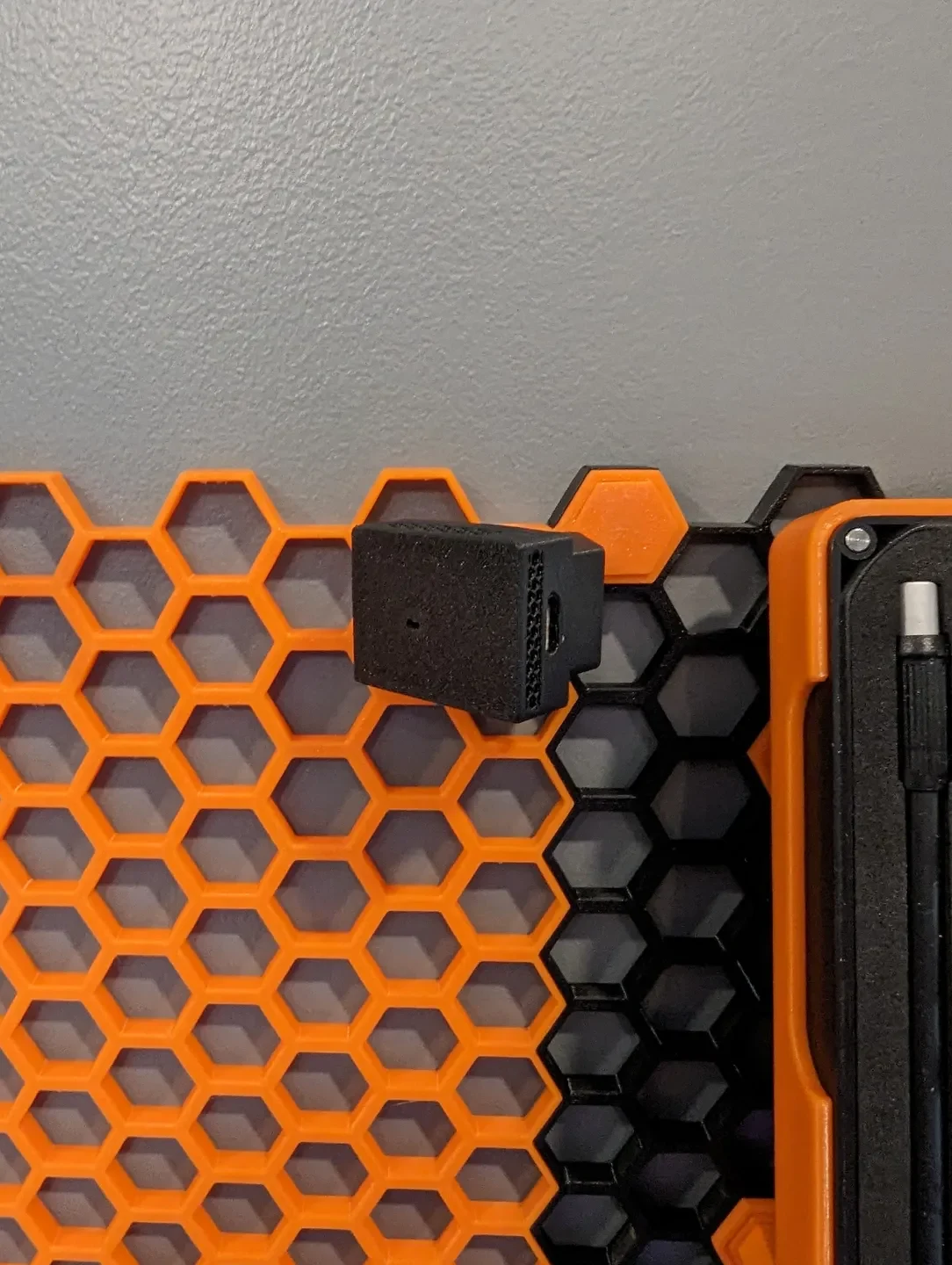

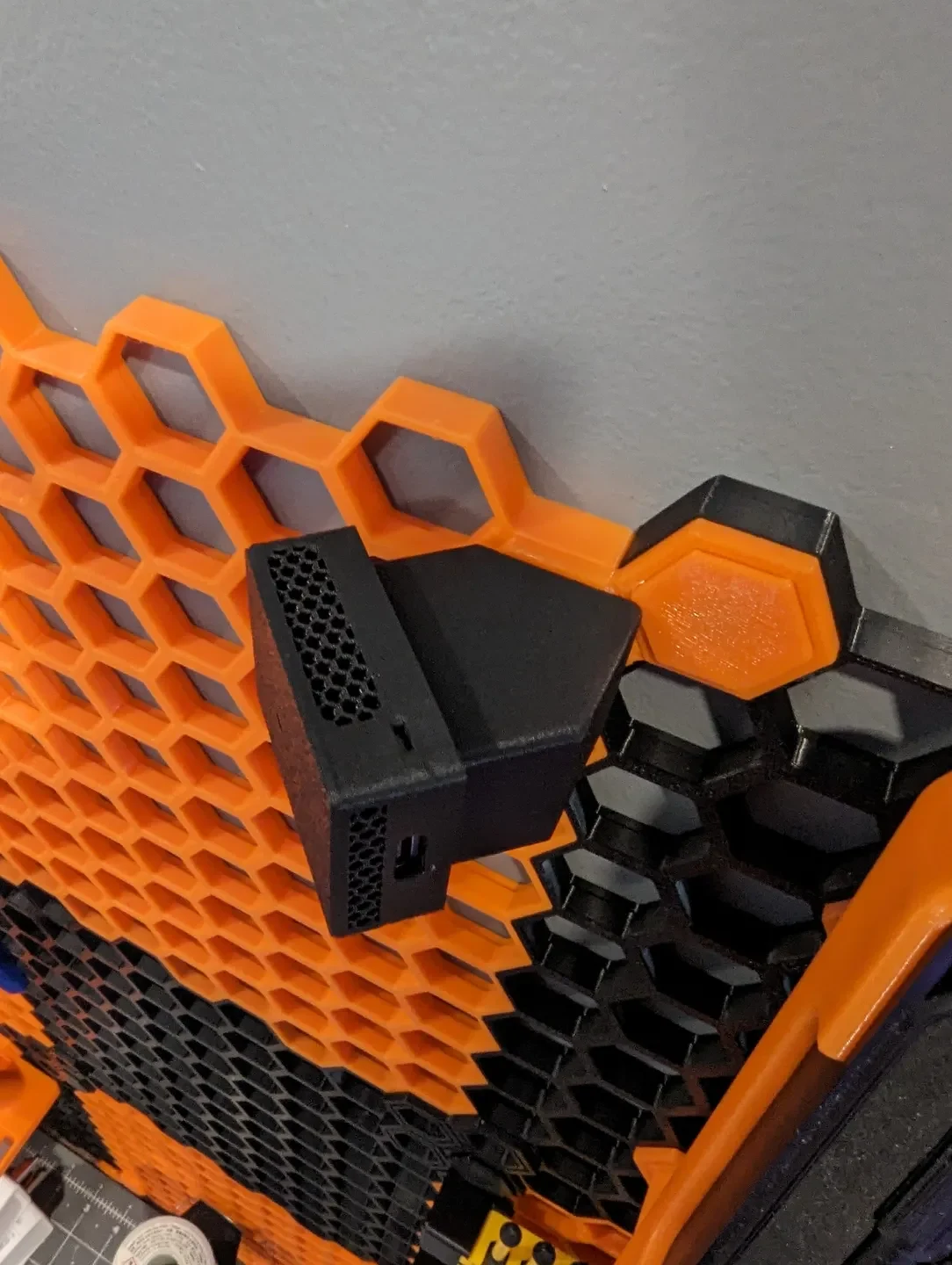

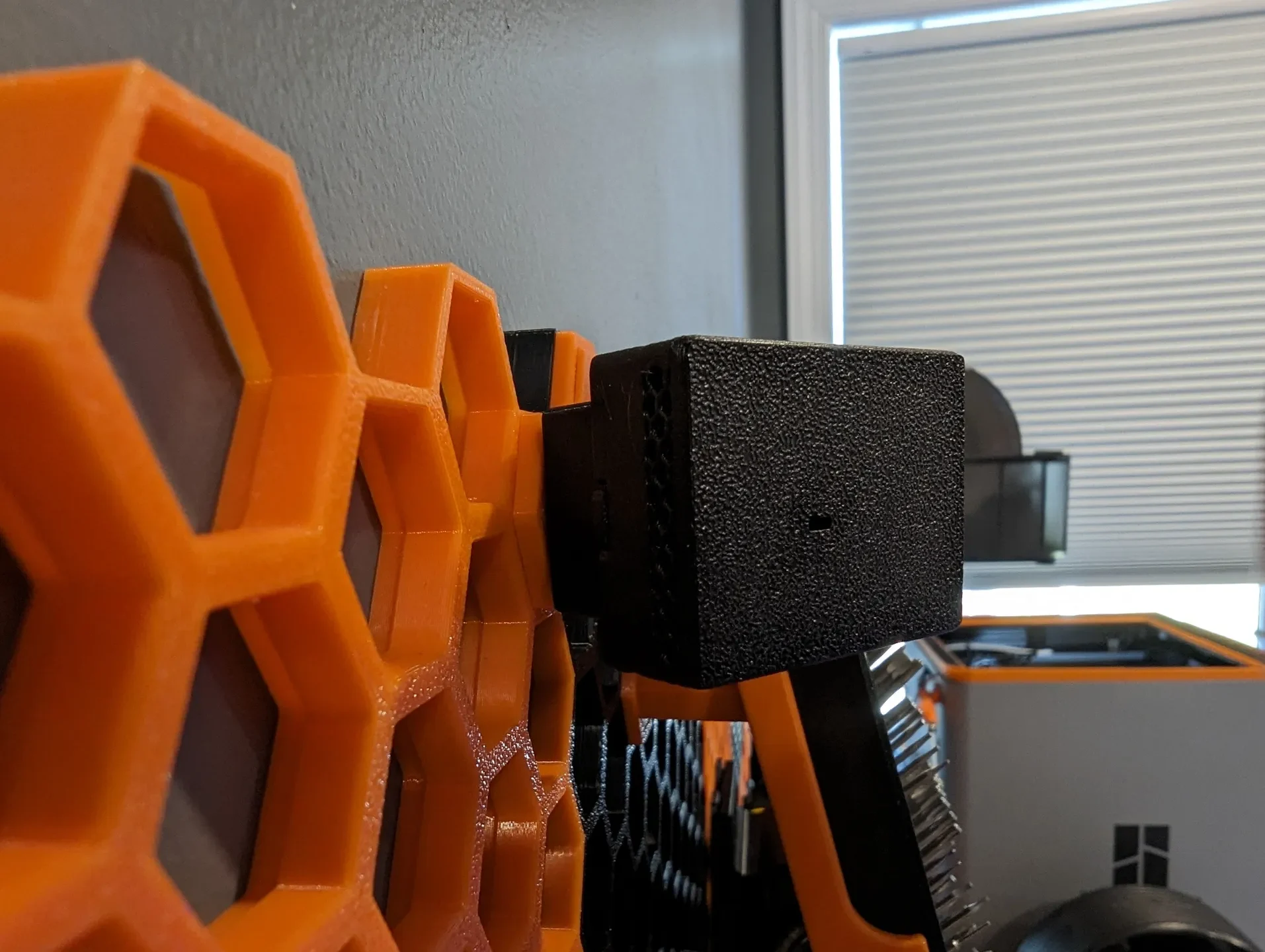

Простой случай использования радарных датчиков LD2410C с ESP32 S2 Mini, который можно установить на HSW. Я включил небольшую прокладку, которую можно надевать на контакты LD2410C, чтобы облегчить пайку с платой ESP. В крышке имеется вырез под датчик освещенности, а в корпусе корпуса — отверстия для доступа к кнопкам сброса и режима программирования.

Спецификация (партнерские ссылки):

С2 Мини
LD2410C
USB-кабель
Я использую эти короткие и эти длинные кабели.
С помощью чего можно прикрепить их к стене:
Я предпочитаю Gorilla Putty, но небольшая полоска Command тоже подойдет.

Я использую эту конфигурацию YAML для интеграции с Home Assistant.

Распечатать
Наденьте прокладку на контакты на LD2410C.
Припаяйте LD2410C к ESP32.
Обрежьте контакты на задней панели ESP32 как можно ближе к плате.
Вставьте плату в корпус:
Сначала поставьте сторону с радаром. Внутри корпуса есть выступ, на котором должна сидеть плата ESP.
Опустите остальную часть доски на место.
Наденьте заднюю крышку.

Для прикрепления к HSW потребуется пустая вставка.
