Передний корпус Fritz!Fon C4

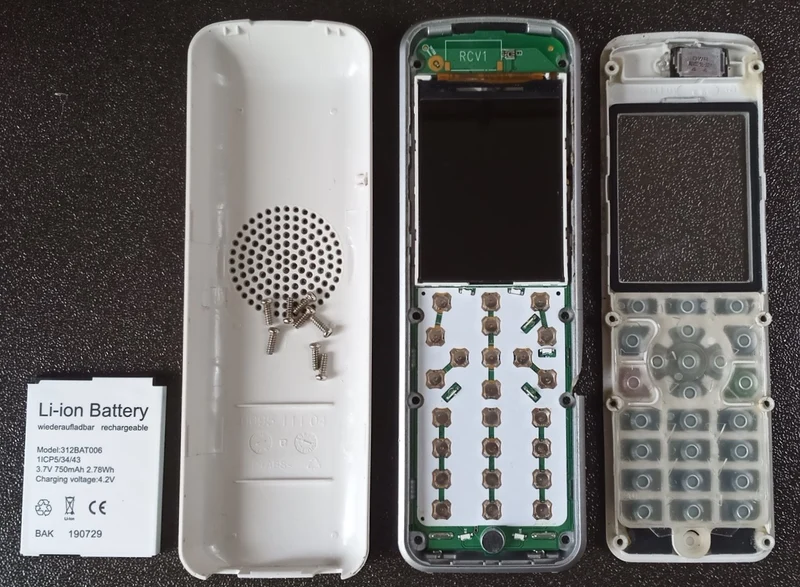

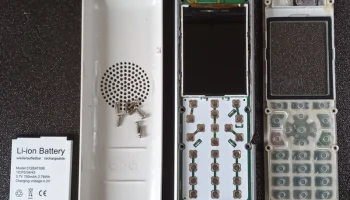

У моего DECT-телефона, Fritz!Fon C4 от берлинской компании AVM, передний корпус был сломан в нескольких местах. В дальнейшем использовании потом еще и динамик вышел из строя и звонить можно было только через динамик громкой связи, который расположен сзади. Причина в том, что пропал контакт между динамиком (два пружинных контакта) и платой. Это немного раздражало при повседневном использовании.
ПРИМЕЧАНИЕ. Кстати, дисплей по-прежнему работал отлично, даже в сломанном состоянии. Предполагаемое нарушение фотографии, которое можно увидеть на обложке, было вызвано только тем, как была сделана фотография — не паникуйте.
Тем временем я попробовал склеить сломанную рамку суперклеем. Однако с определенного момента этого уже было недостаточно. Это послужило для меня толчком к размышлению о другом решении.
Мне удалось найти на форумах несколько отчетов, описывающих одну и ту же проблему. В некоторых случаях разваливалась вся рамка, делая телефон менее функциональным, чем кирпич.
Какова была моя мотивация?
Ну, я люблю ремонтировать вещи, чтобы приносить радость другим, а не только себе. Кроме того, это экономит ограниченные ресурсы нашей планеты. Срок службы изделия часто может и должен быть намного дольше, но ремонт часто искусственно усложняется производителями. И это отстой. Если устройство имеет прочную конструкцию, оно может выполнять свою работу 20 и более лет, как и раньше.
Для модели-преемника Fritz!Fon C5 кто-то уже нашел время и смоделировал 3D-модель. Благодаря плоской конструкции лицевой стороны модель C5 еще проще печатать и доработка, то есть шлифовка, здесь не требуется. По крайней мере, мне удалось спасти мой Fritz!Fon C5 от преждевременной утилизации. Большое спасибо за это. Это было моей мотивацией вдохнуть новую жизнь в мою сломанную модель C4.

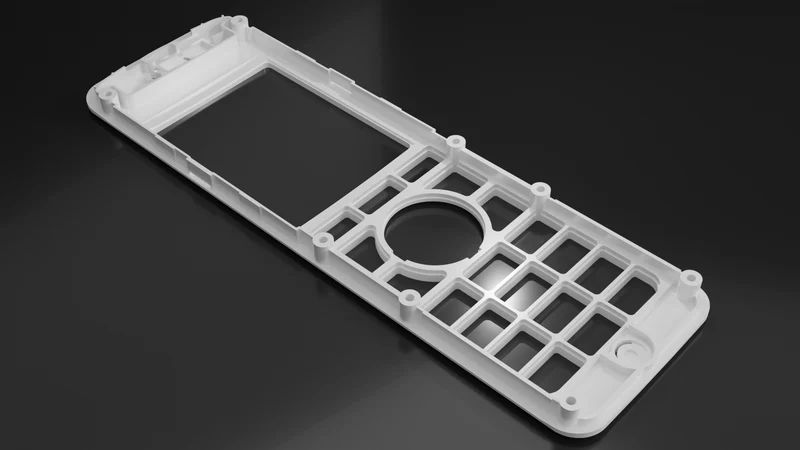

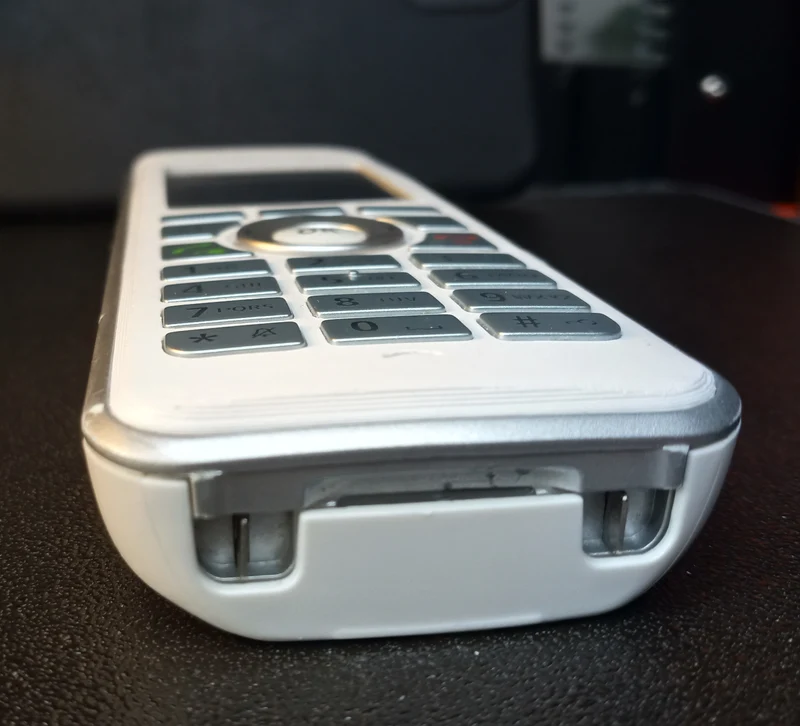

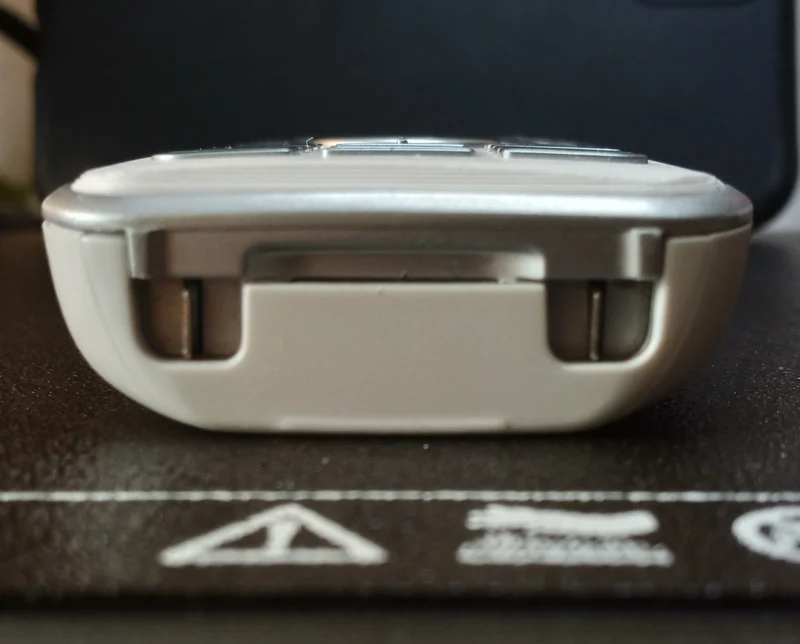

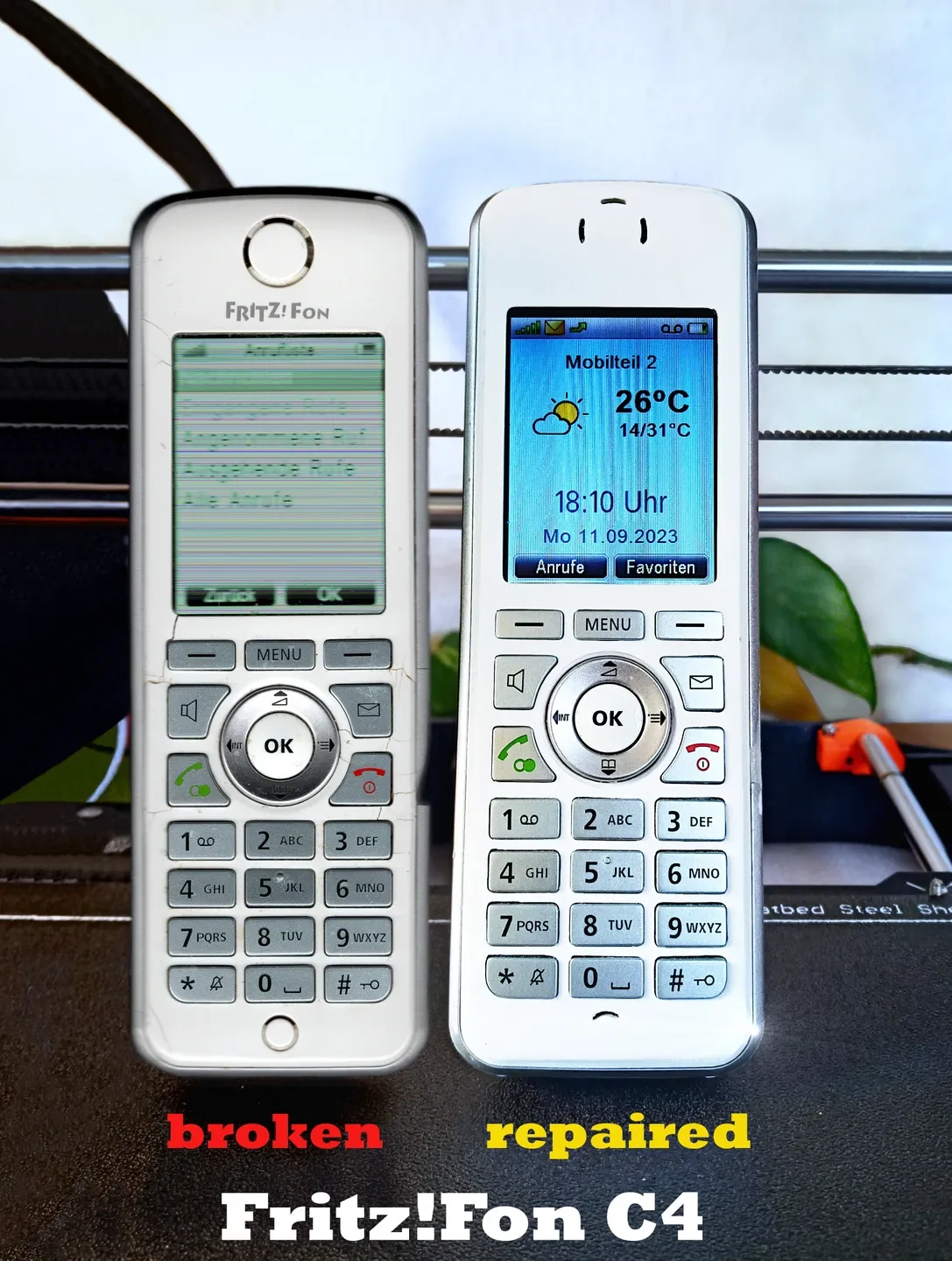

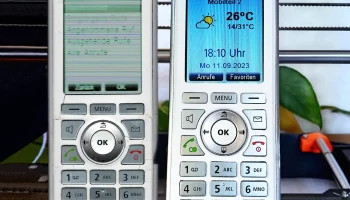

Поэтому я разработал но��ый передний корпус C4 в FreeCAD и напечатал его белой нитью ASA. Он подходит почти идеально, как вы можете видеть на правой стороне обложки.
Улучшение исходного случая:
Толщина материала в области клавиатуры была сделана более прочной. Таким образом, усталостное разрушение материала в этой области становится менее вероятным.
Как превратить кирпичную вещь в DECT-телефон, ��ак новый?
Очень просто! У вас есть 3D-принтер, или вы знаете кого-то, у кого он есть, или у вас есть Maker Space или что-то подобное в вашем районе?
Затем просто скачайте 3D-модель. Вам нужно распечатать только одну часть, и она не требует каких-либо опорных конструкций. Если у вас есть немного терпения, вы сможете сделать ремонт.
Сколько стоит распечатка и стоит ли она вообще?
Общая стоимость составляет примерно от 0,23 до 0,31 евро.
Мне понадобилось всего 7,62 г нити.
Например, для недорогой нити ASA, которая стоит всего 24,99 евро, это будет всего 0,19 евро.
Несколько более дорогая нить PolyLite ASA (34,99/1 кг) обошлась мне в 0,27 евро.
Что касается энергии, принтеру требовалось примерно 100 Втч.
При цене энергии 0,40 евро/кВтч это 0,04 евро.
На мой взгляд, это действительно недорогой ремонт, учитывая, что новый Fritz!Fon C6 в настоящее время стоил бы не менее 72 ЕВРО.
Инструкции по печати
Какая нить подойдет?
Я рекомендую печатать корпус из ABS или ASA. Оригинальный корпус изготовлен из ABS и на это есть причина. Тонкостенные конструкции, в которые вкручиваются шурупы, также должны быть в некоторой степени гибкими. По моему опыту, ПЛА может оказаться слишком хрупким. Кроме того, ABS или ASA также очень хорошо поддаются шлифовке.
Я сам напечатал его белым цветом Polymaker PolyLite ASA, который мне подошёл.
Если бы мне пришлось для этого купить ASA, моим первым выбором был бы Prusament ASA. По словам производителя, он сжимается не так сильно, и образующиеся испарения, вероятно, менее заметны.
ПРИМЕЧАНИЕ. Тем не менее, всегда следите за тем, чтобы в помещении был достаточный воздухообмен, особенно при печати ABS или ASA.
