Корпус HTPC
После опробования множества коммерческих корпусов для моего HTPC я решил разработать и напечатать свой собственный.
Имхо, HTPC нужен оптический привод, DVB и достаточная теплоемкость, чтобы справиться, скажем, с 5700G, используемым для игр с контроллером XBox в разрешении 720p.
В большинстве коммерческих решений нет места для оптического привода, а если и есть, то они блокируют вентилятор APU и вызывают высокие температуры и шум.
Я решил сделать его максимально компактным и использовать внешний тюнер DVB вместо PCIe.

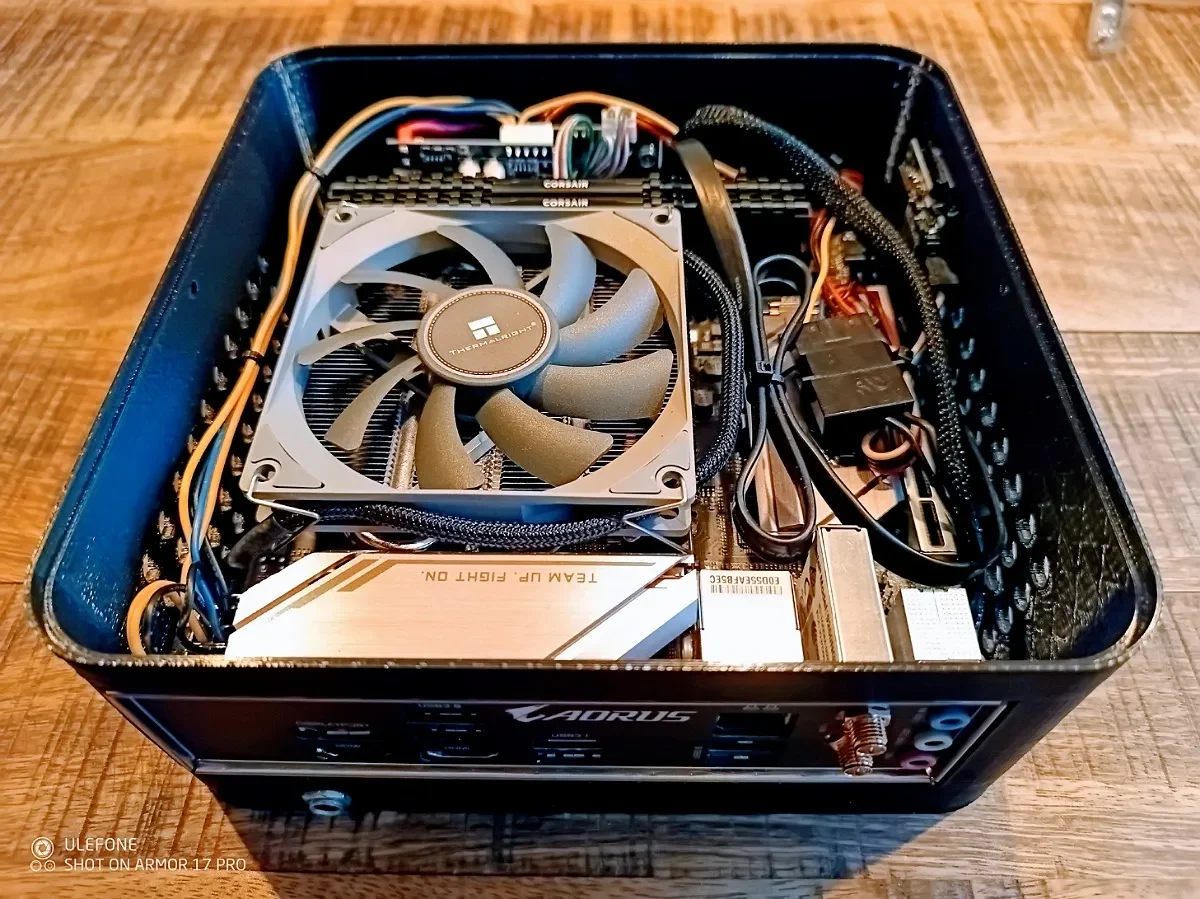

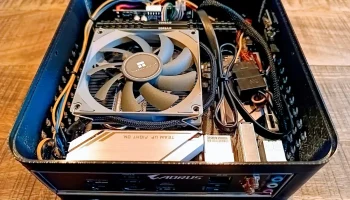

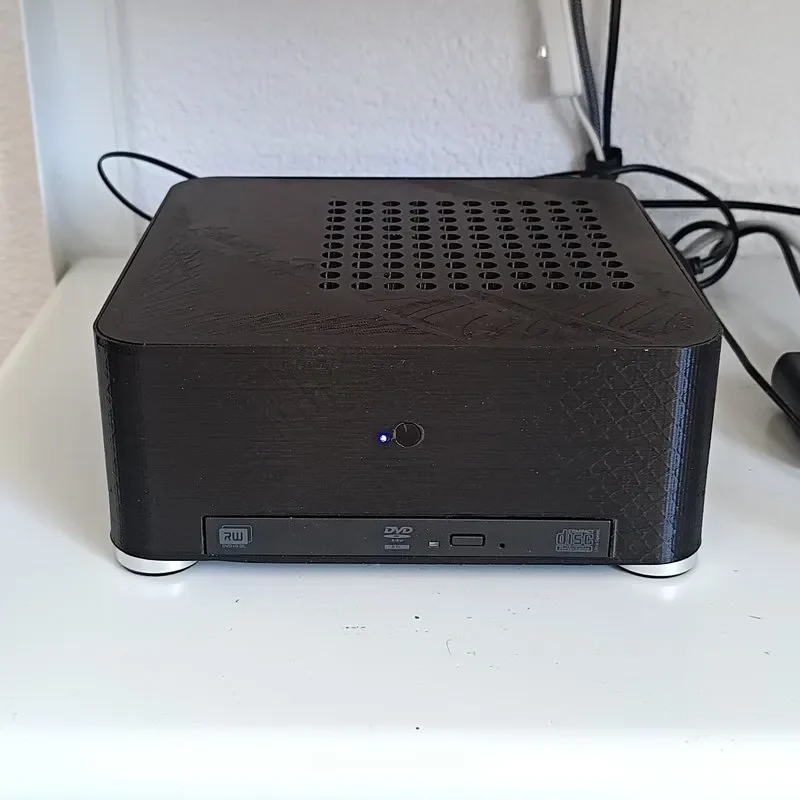

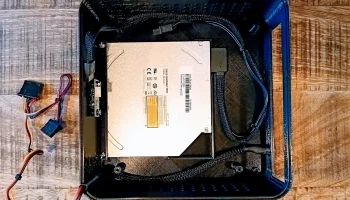

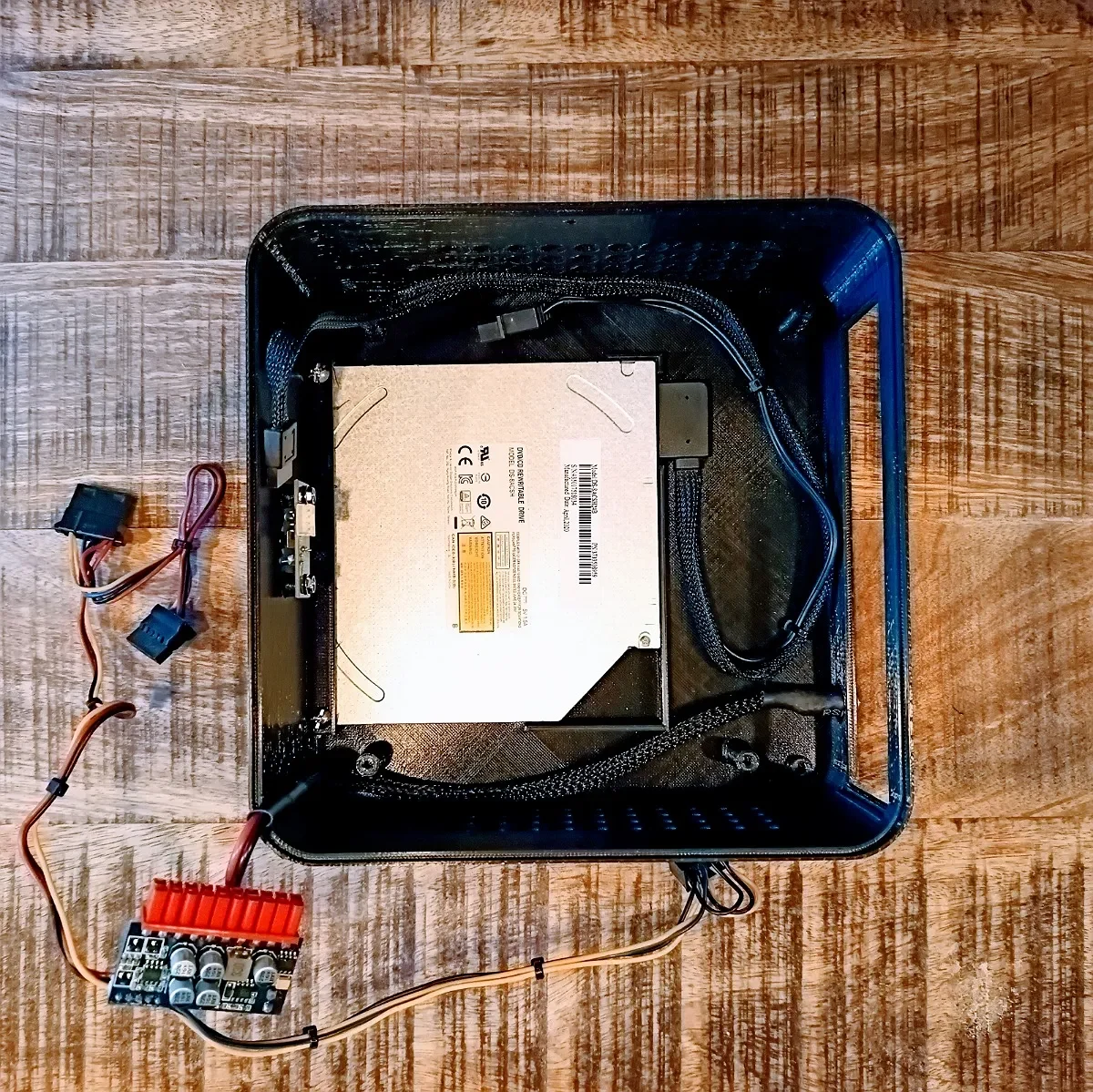

На изображениях показана моя первая конструкция с комбинацией переключателя и светодиода, которая была у меня под рукой. В модели используется стандартный переключатель со светодиодом.
Печатайте PLA или лучше, заполнение и периметры по желанию, рекомендую подставки для вырезов привода и задней панели.
Винты: 2 x M3x8 FHCS для крышки корпуса, 4 x M3x10 SHCS/BHCS для ножек.
Ножки: https://www.dynavox-audio.de/produkte/spalte3/geraetefuesse-spikes/aluminium-geraete-fuesse-midi-4er-set-schwarzsilber.html
Переключатель: https://edelstahl-tuerklingel.de/Metzler-ultraflacher-Edelstahl-Drucktaster-rostfrei-IP67-Einbau-Durchmesser-O-19-mm-Tastend-LED-Weiss
PSU: https://www.minipc.de/de/catalog/il/1259?gclid=Cj0KCQjwzdOlBhCNARISAPMwjbzW2P0MMdfdqOeZ0Yfgalg65K5SsJR3IbEyur7N5Lks5eXuwc5p5nYaAqDEEALw_wcB
DVB-тюнер: https://tbs-technology.de/shop/DVB-S2-S-S2X-T-T2-C-C2-Single-Tuner-USB-Multi-standard-tuner-Empfangsbox-TBS-5520-SE|||BATCH_TRANSLATE_SEPA RATOR|||
