Эстетический чехол из двух частей для mp3-плеера Fiio Sn...
Введение
Мне нужен был классный футляр для моего нового mp3-плеера в стиле ретро Fiio/Snowsky Echo Mini, поэтому я сделал его. Потом я немного увлекся и сделал еще несколько вариантов, в том числе пустой для моддинга других людей.
Параметры печати и краткое руководство

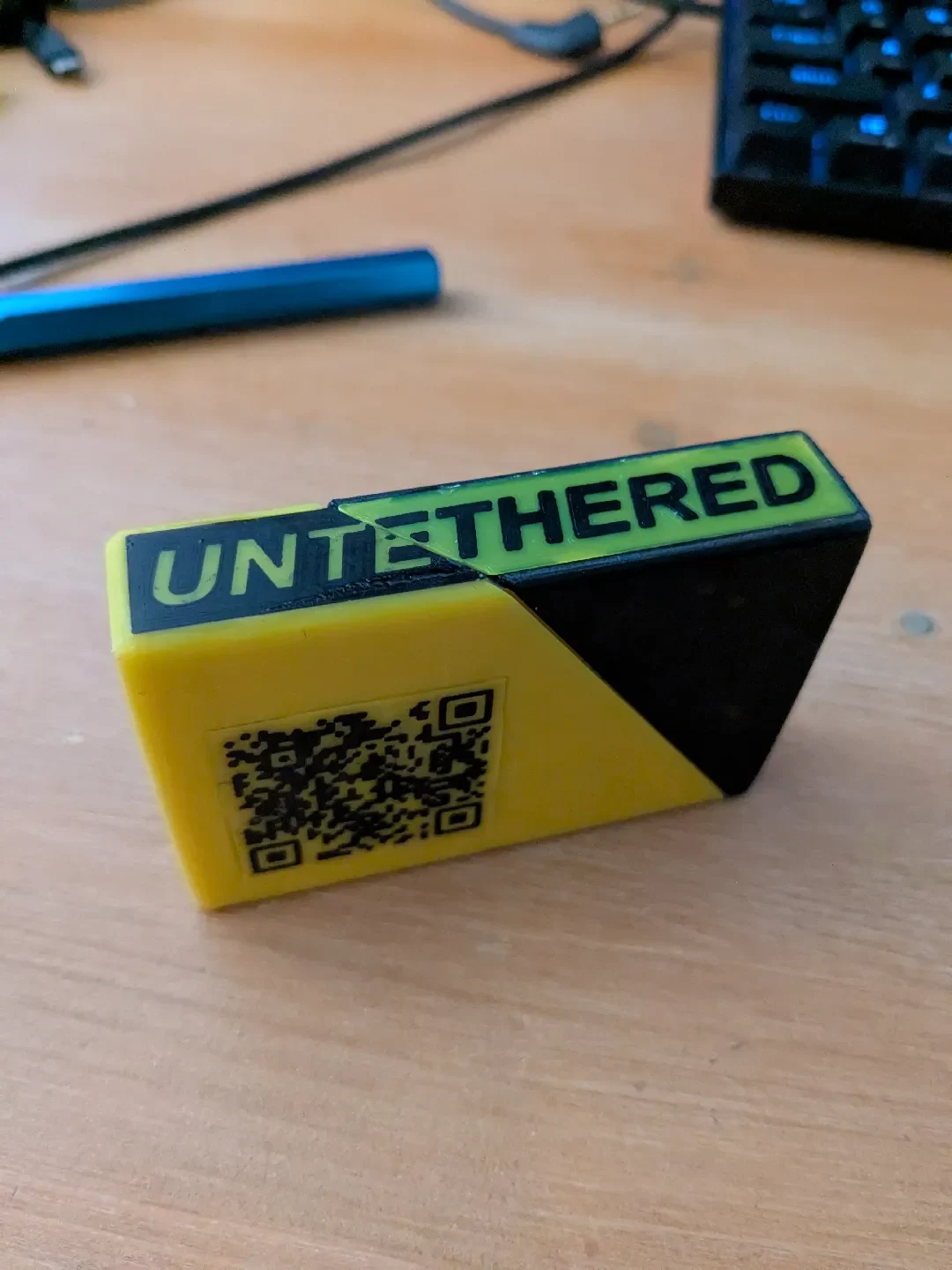

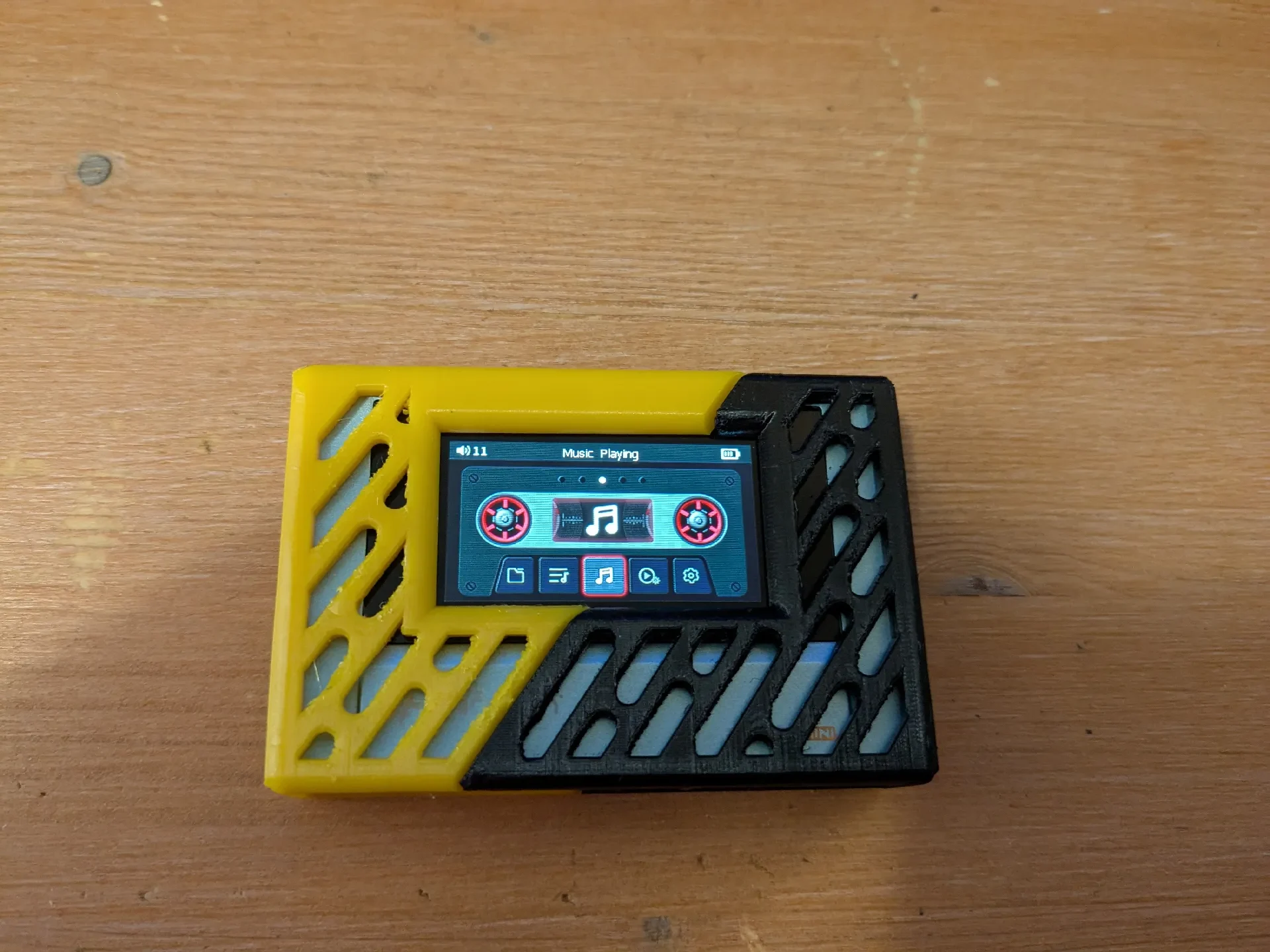

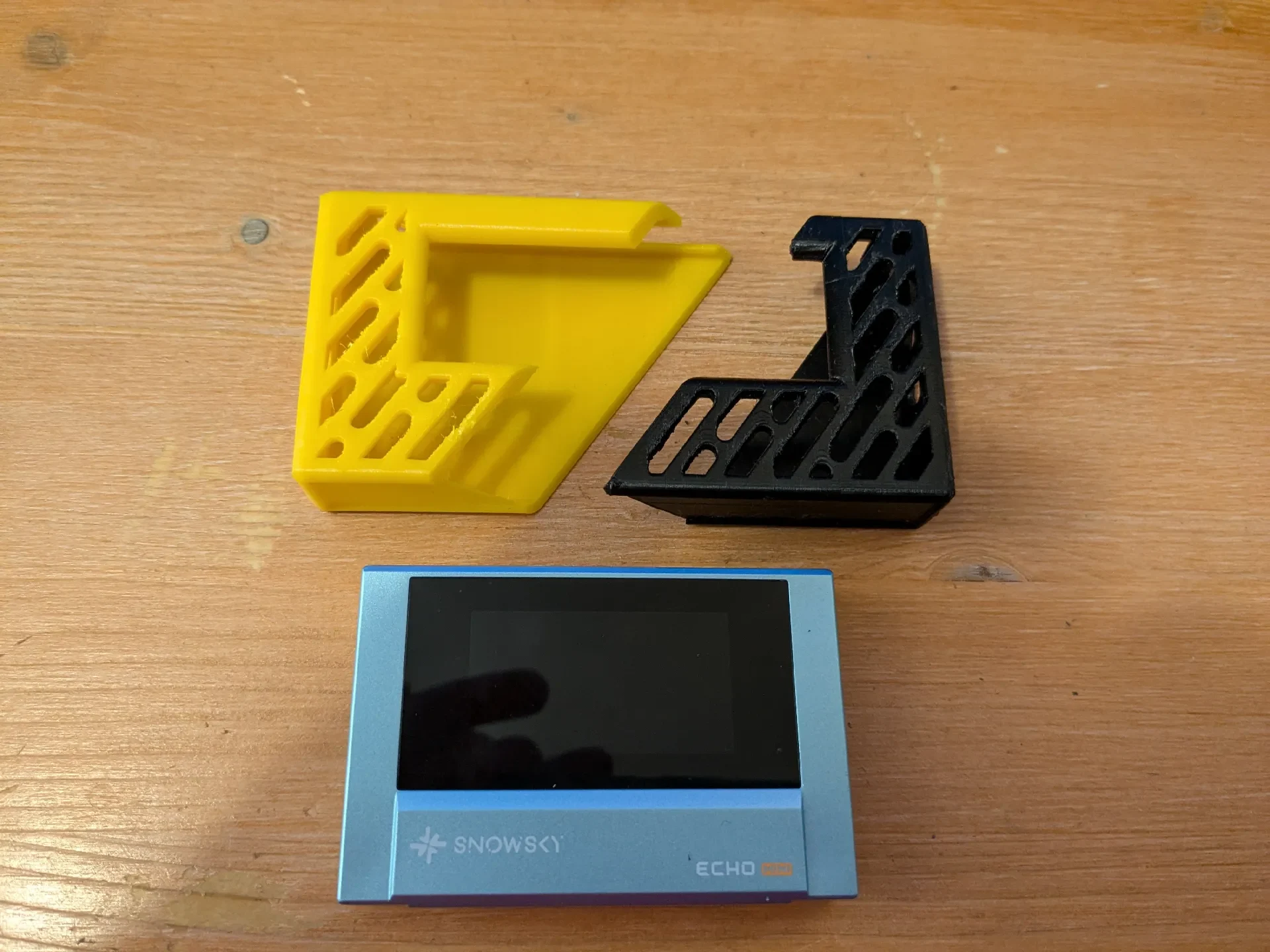

Если вам нужен тот, что на фотографиях, он был напечатан на Prusa MK3S с соплом Revo 0,4 мм из PETG при высоте слоя 0,1 мм. Модели для них находятся в папках «slot_grid_cases», «left_case_slots» и «right_case_slots», а метки в разделе «labels» не являются пустыми. Единственное место, которое нуждается в поддержке, — это левый нижний угол экрана.

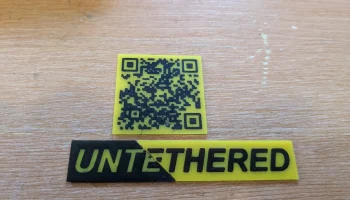

Этикетки из нескольких материалов
Я не использовал какие-либо настройки из нескольких материалов для этикеток. Вместо этого я использовал метод, описанный @JoanTabb в этой теме форума: вы создаете копию профиля принтера в Prusaslicer, который имеет несколько экструдеров, а затем используете M600 в качестве gcode для переключения экструдеров. Вероятно, вам захочется вручную убедиться, что разделы gcode соответствуют вашим ожиданиям. Я также обнаружил, что одного слоя черного цвета толщиной 0,2 мм достаточно, чтобы полностью замаскировать более светлый желтый цвет под ним; вероятно, вам стоит поэкспериментировать с этим.
Моддинг, варианты и атрибуция

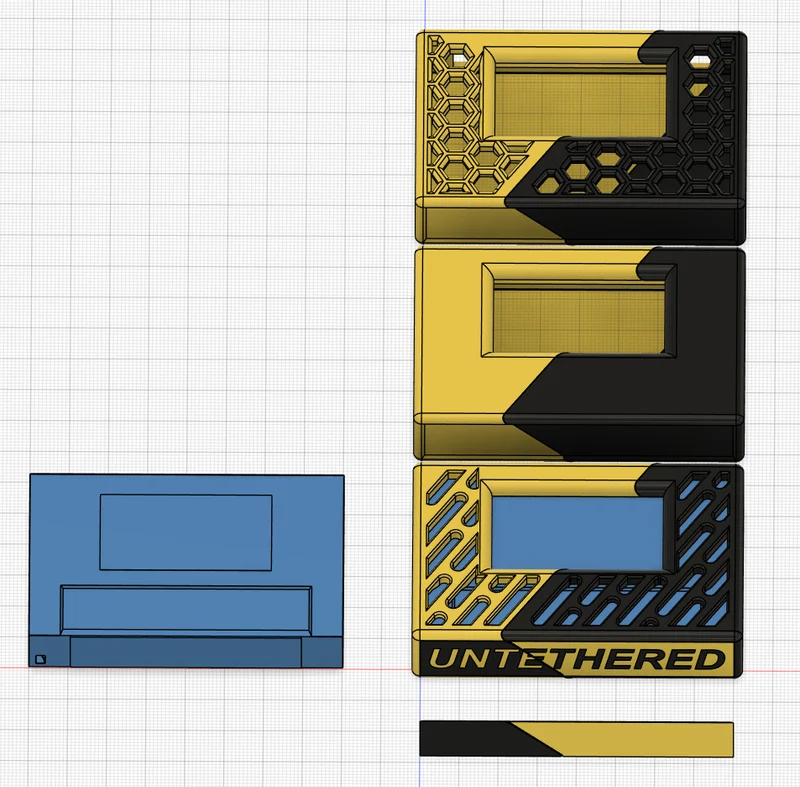

Я бы хотел, чтобы люди, которым нравится эта модель, могли сделать ее самостоятельно. Я создал два дополнительных варианта основного корпуса: один с шестиугольным узором вместо прорезей в форме таблеток, потому чт�� я не застрахован от мемов, и пустой, который также можно использовать в качестве шаблона для создания других дизайнов.
Кроме того, у каждого варианта также есть версии, в которых отсутствует отступ для QR-кода сзади, боковая этикетка или и то, и другое. Наконец, я включил две версии эталонной модели самого mp3-плеера: обычную и ту, в которой активная часть экрана приподнята на 0,1 мм, чтобы было легче работать.
Я добавил пустую версию боковых надписей, чтобы вы могли легко создать свои собственные. Я не делал этого с QR-кодом на обратной стороне, но вы можете использовать существующий код в качестве справки. Это квадрат со стороной 35 мм, толщиной 0,8 мм и фаской 45 градусов. Вероятно, вы захотите сделать его примерно на 0,1 мм меньше в каждом измерении, чтобы убедиться, что он сидит заподлицо.
Прилагаемый QR-код содержит ссылку на мой профиль Printables. Хотя я думаю, что было бы очень здорово, если бы вы добавили это к своей версии, вы не должны чувствовать себя обязанным это делать. Если вы создадите свою собственную версию дела и загрузите ее, я бы хотел, чтобы вы указали в Интернете правильное указание авторства. Мне тоже просто интересно, что у тебя получится!

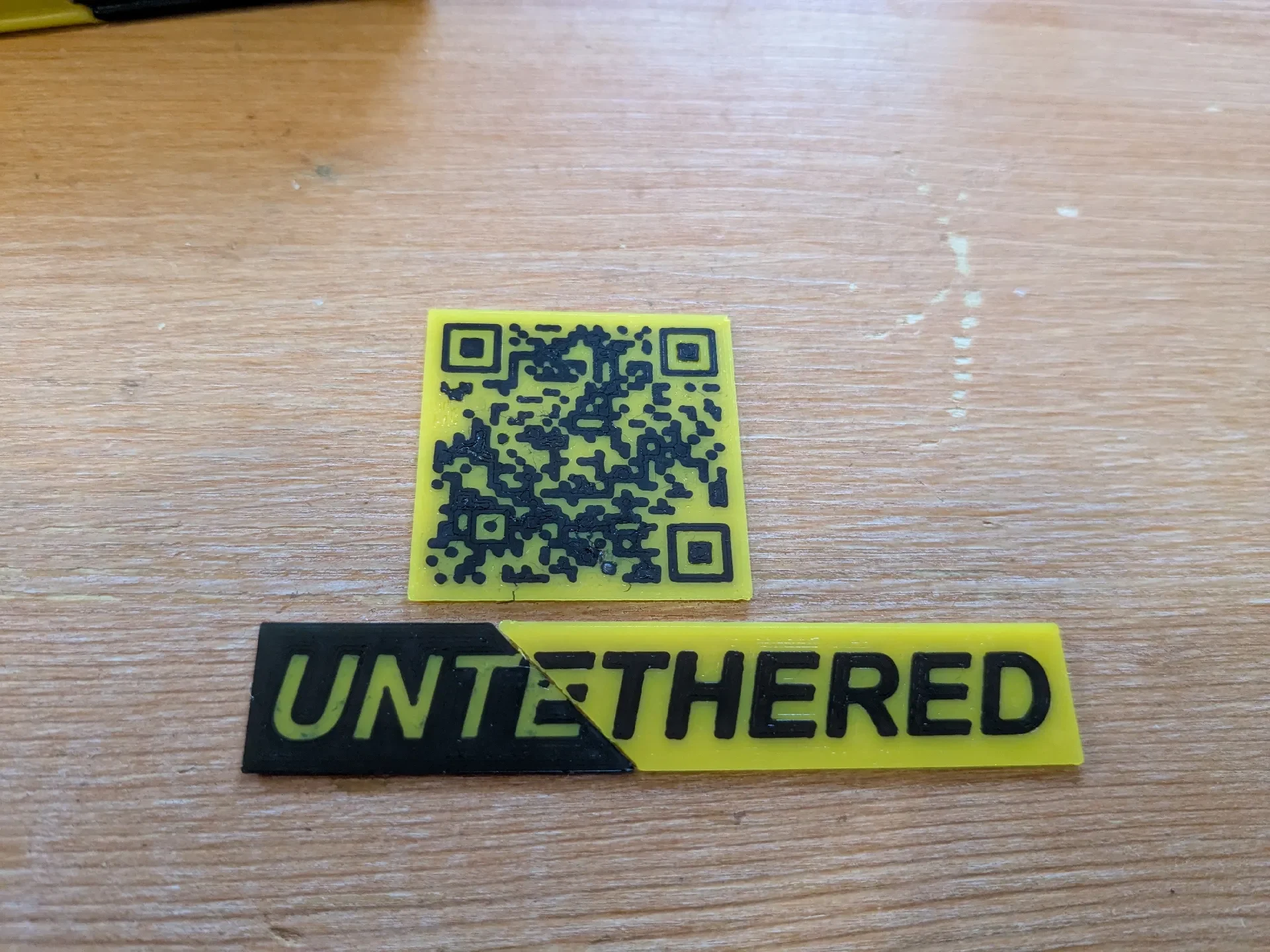

Приложение: о создании QR-кода
Вероятно, есть и другие способы сделать это, но вот как я это сделал:
Нашел веб-сайт, генерирующий QR-код, который позволяет экспортировать код в виде файла SVG;
Вставьте файл в Autodesk Fusion;
Цвета при этом не добавляются, поэтому добавьте их как отдельные выдавливания толщиной 0,2 мм;
(вы можете использовать материалы для присвоения разных цветов)
Группируйте темные и светлые вытянутые участки в отдельные папки объектов в проекте;
Экспортируйте эти папки в файлы 3mf, используя опцию 3D-печати.
импортируйте их в Prusaslicer, выровняйте и используйте трюк с несколькими экструдерами, упомянутый выше. Не забудьте проверить, что на принтере видна правильная сторона (лицевой стороной вниз).
