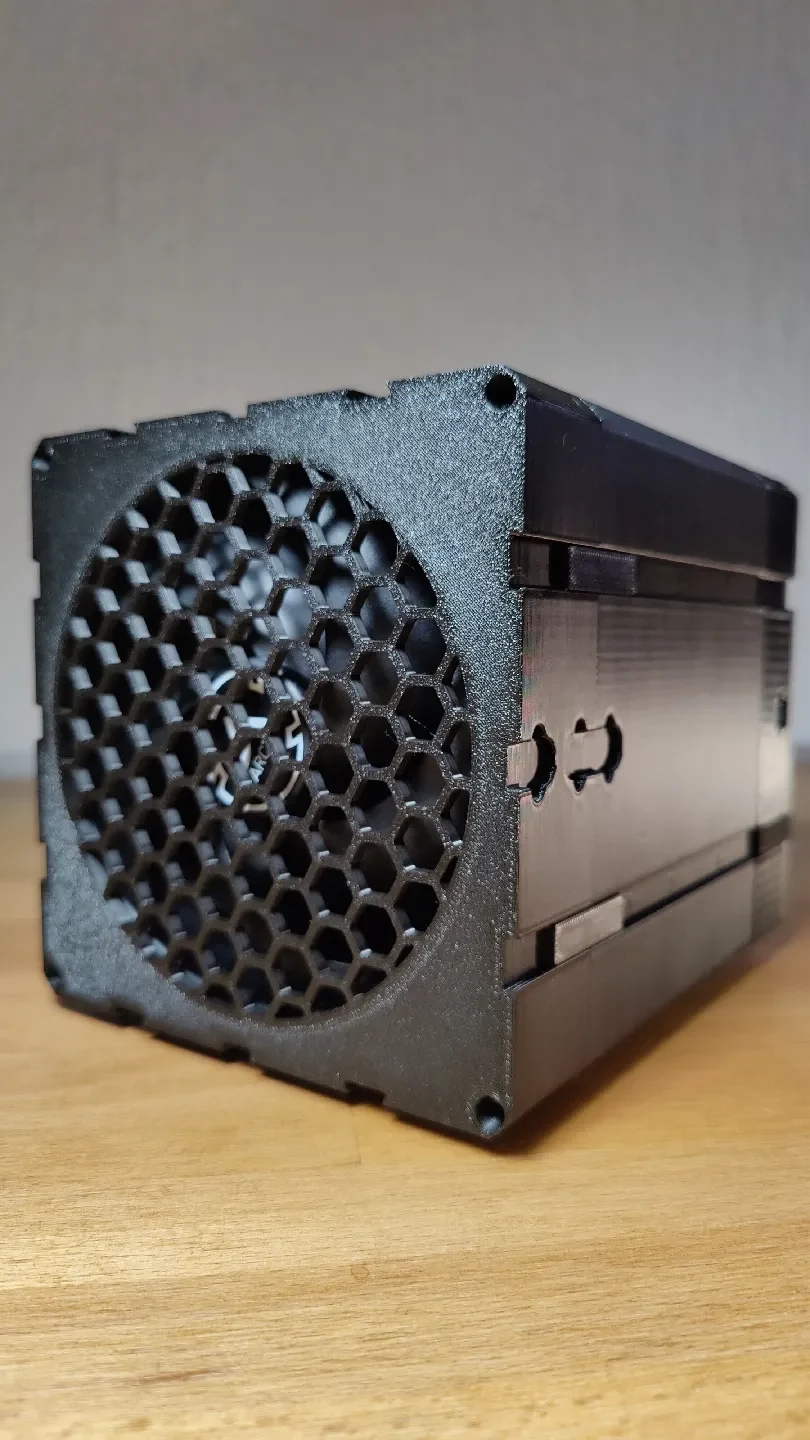

Корпус NanoPi NAS

Привет, коллеги-создатели!

Проект создания NAS своими руками готовился долго, и, наконец, я нашел время, чтобы более или менее его закончить. Давайте погрузимся в это.

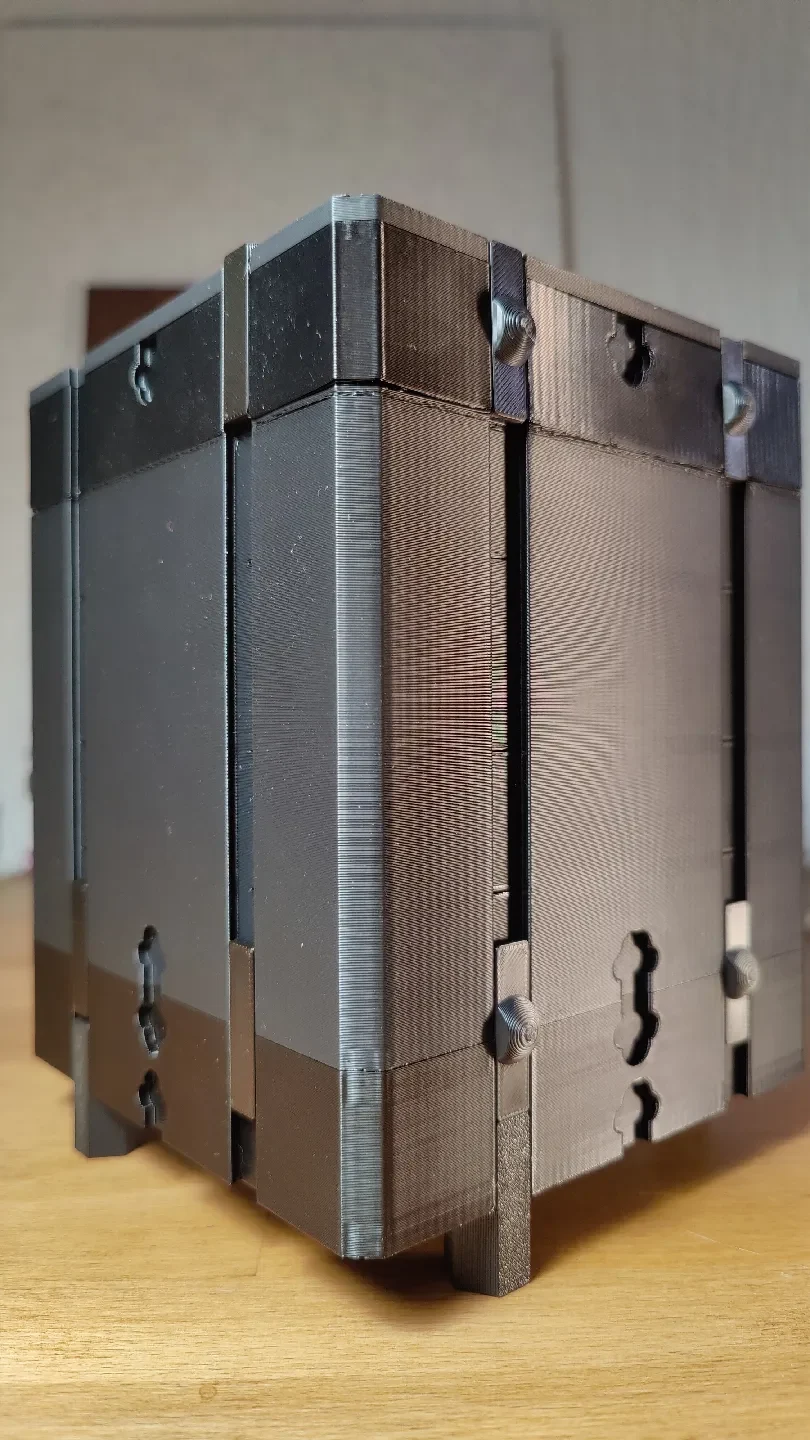

Целью этого проекта было создание гибкого футляра, который легко распечатать, легко собрать, не требует вставки резьбы и, что очень важно, очень модульный. В любом случае это первая итерация и предложения приветствуются.

Использованные компоненты (отказ от ответственности, это не спонсируется):

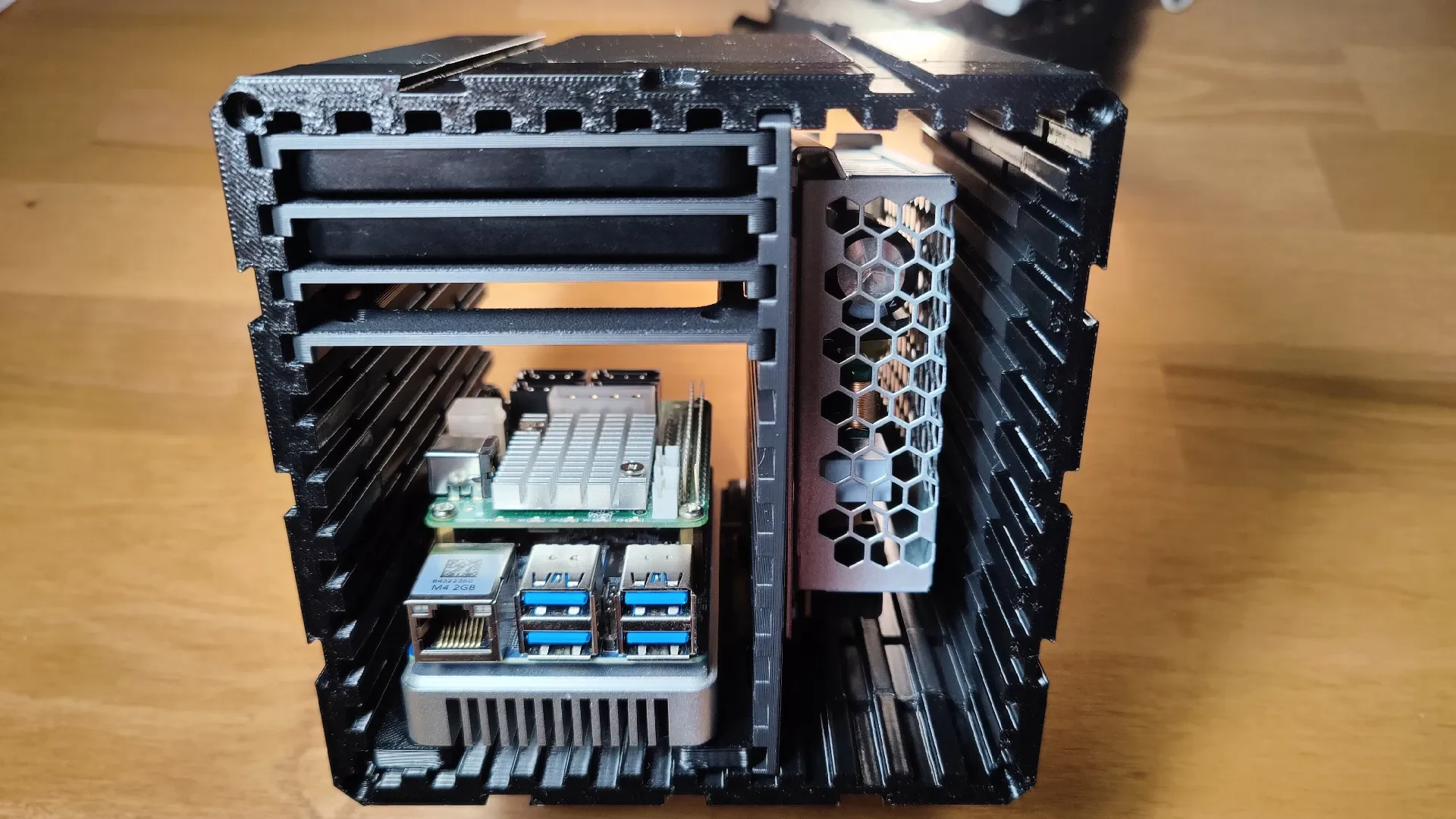

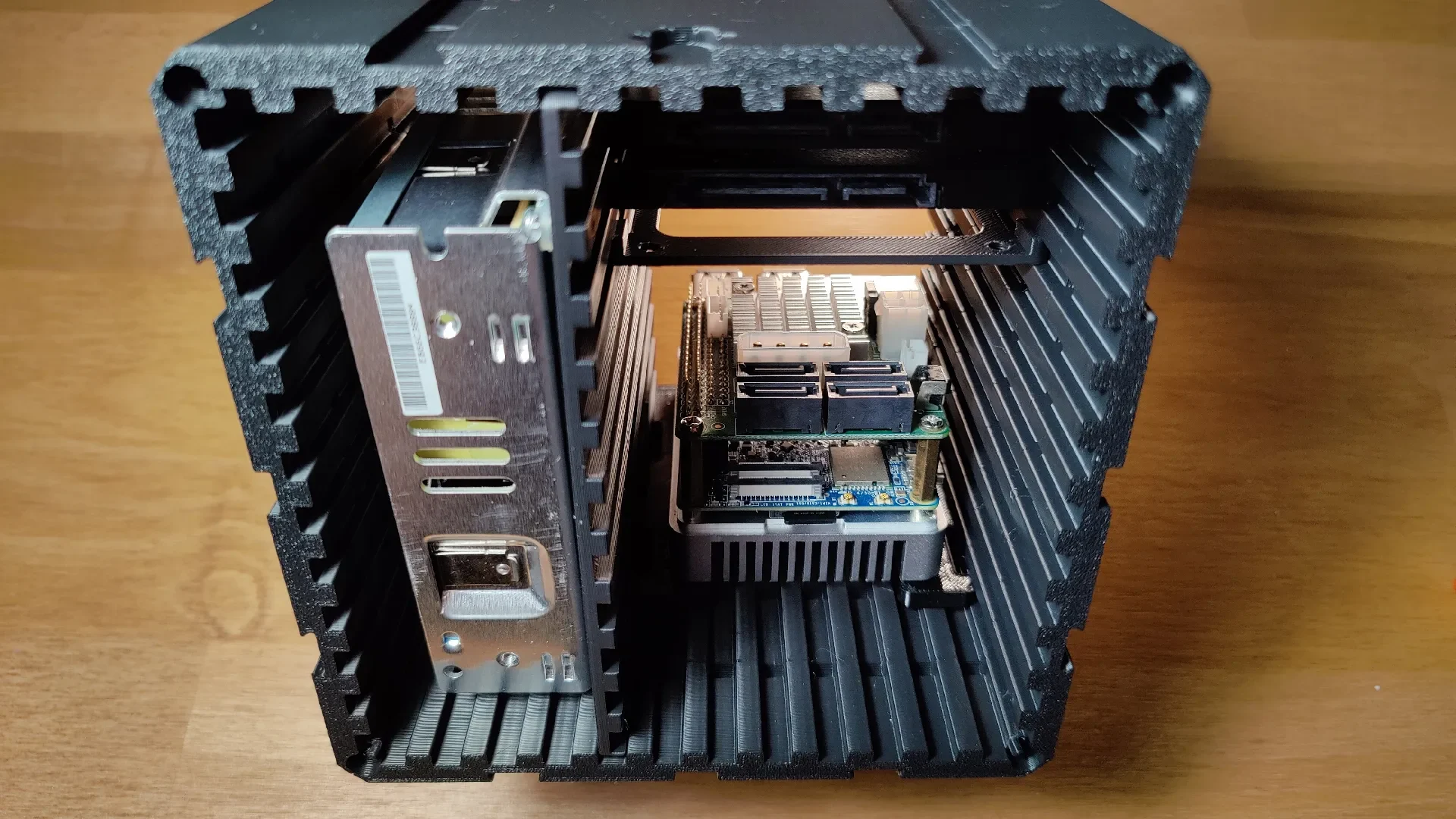

NanoPi M4V2 в качестве основного блока (да, тот старый, можно использовать и NanoPi M4B (я не проверял)) с радиатором
запуск OpenMediaVault (Friendlyelec Wiki)
4x ШЛЯПА SATA

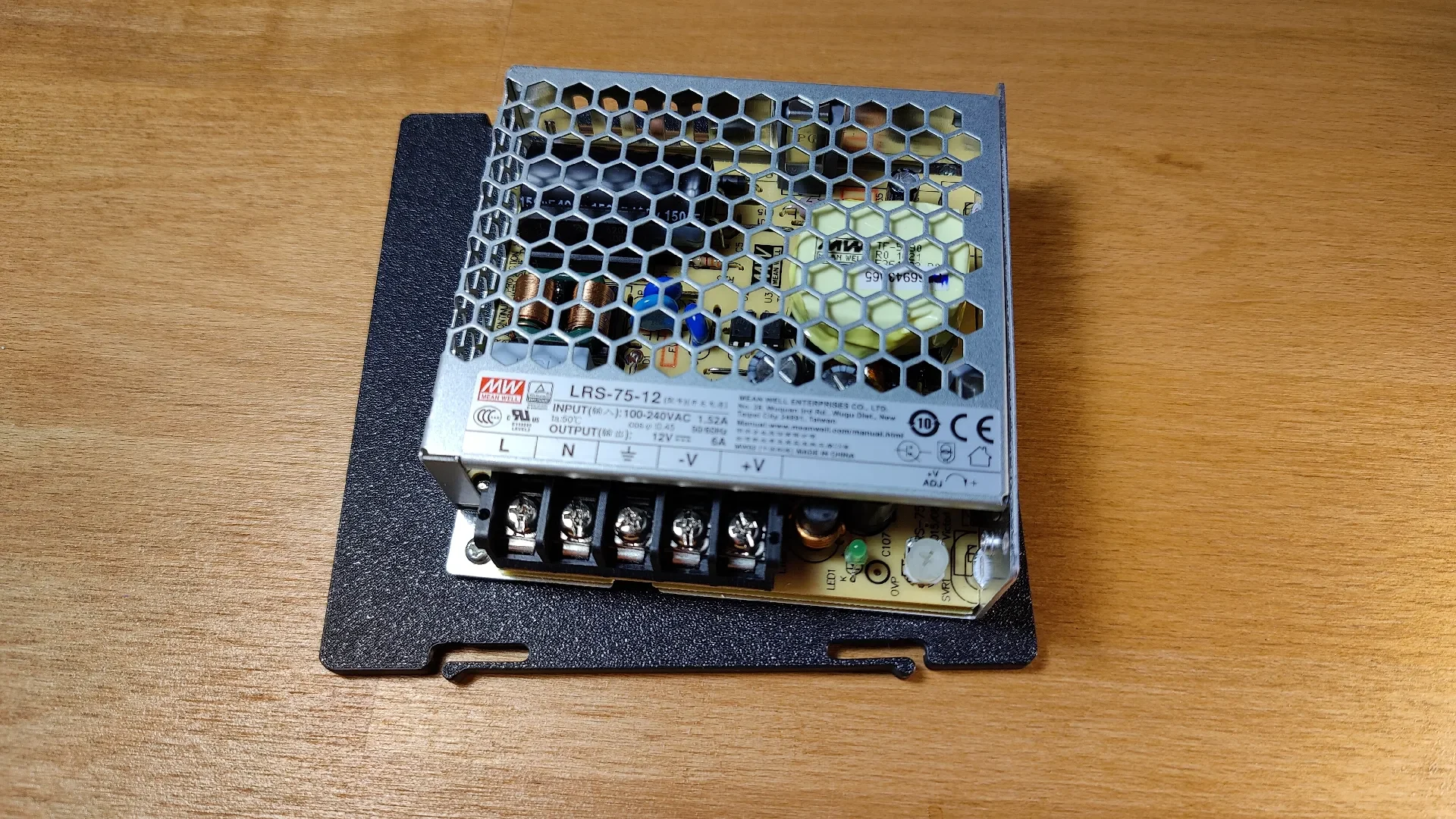

Блок питания MEAN WELL 72 Вт 12 В 6 А

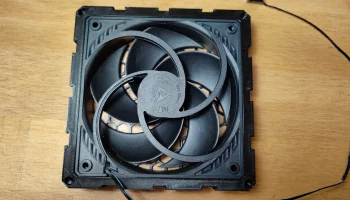

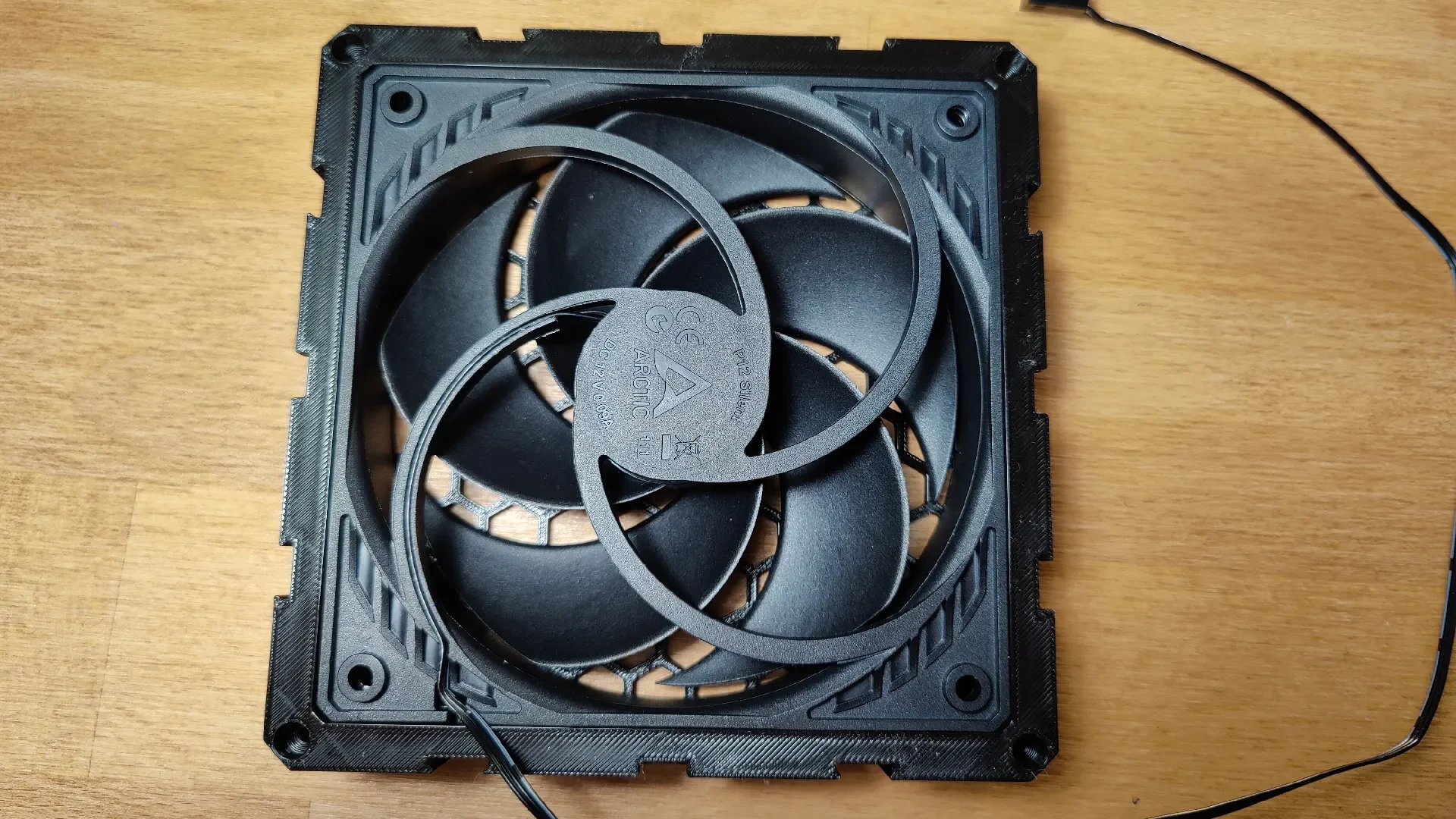

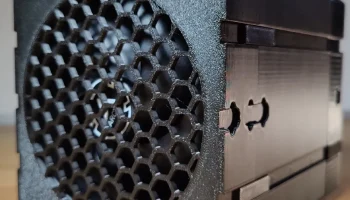

120-мм бесшумный вентилятор, 12 В (Artic P12 бесшумный)
Я подключил его к 5В, достаточно воздушного потока и полагаюсь тихим
температура диска составляет от 26 до 32°C.
Температура процессора от 35 (без нагрузки) до 46C.

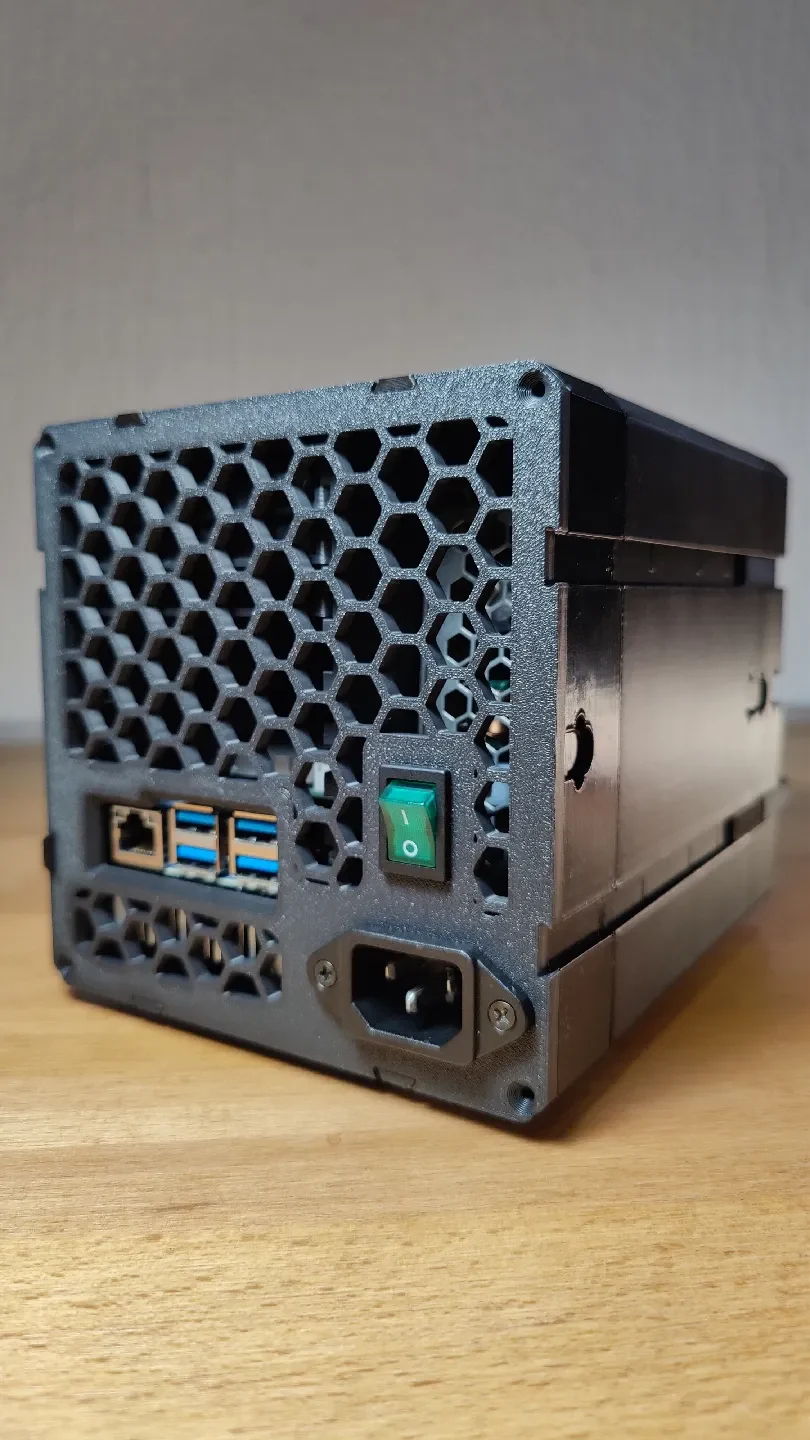

Переключатель питания переменного тока
Гнездовая розетка переменного тока для компьютера
до 4 2,5-дюймовых дисков
использование двух 2,5-дюймовых твердотельных накопителей (в RAID1/зеркале)

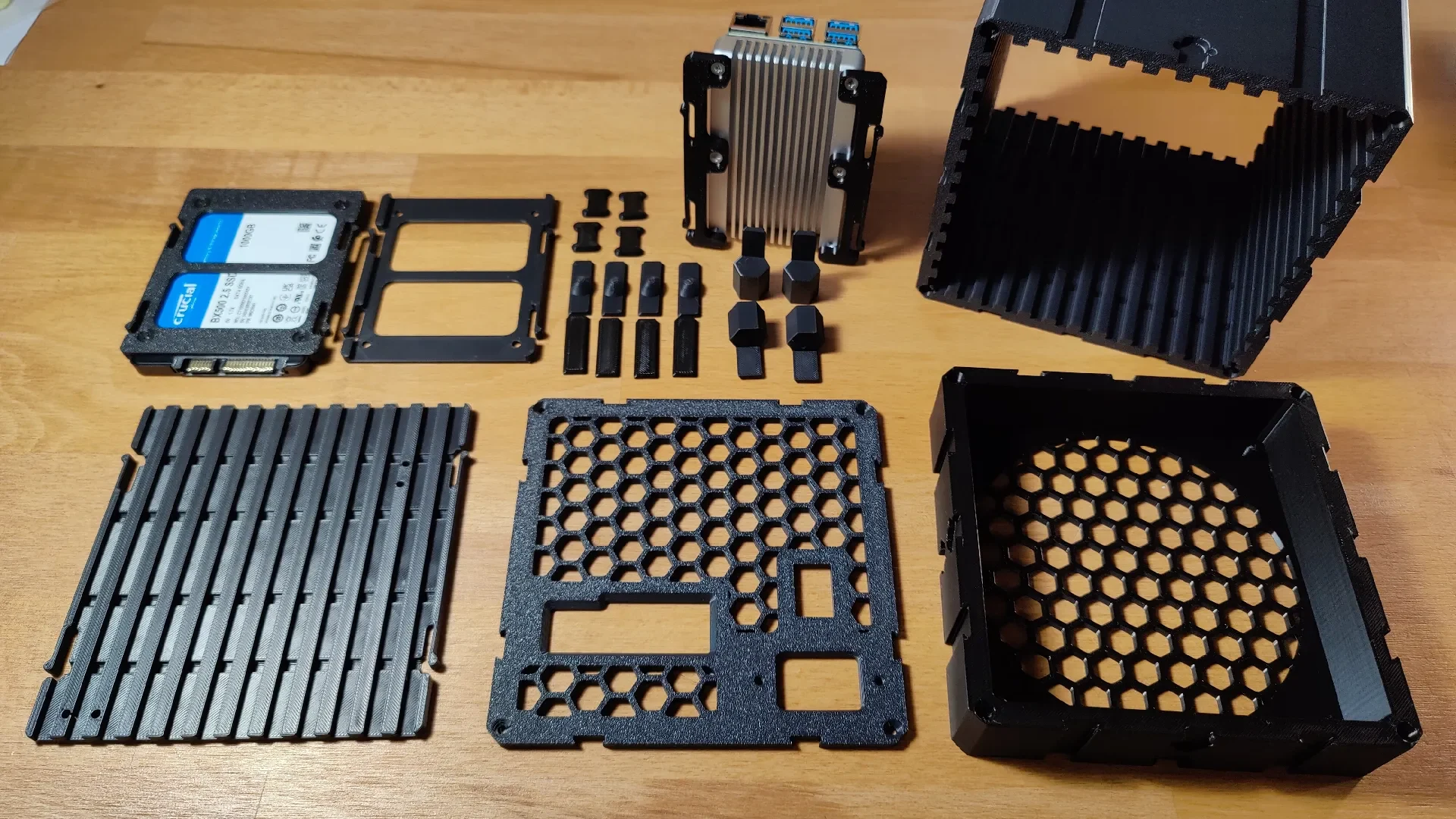

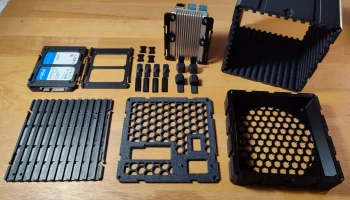

Все детали были напечатаны с использованием:

НОАК
слой 0,2 мм
Сопло 0,4 мм
толщина стенки 3 и верх/низ 3 слоя.

Примечания:

Модели NAS-pin_x требуют высокой точности печати. Рекомендуется распечатать только одну деталь и протестировать ее на предмет подгонки и при необходимости уменьшить ее масштаб.
Кронштейн для NanoPi прикручивается к радиатору стандартным винтом М3.

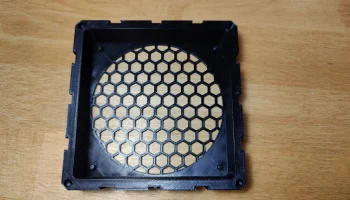

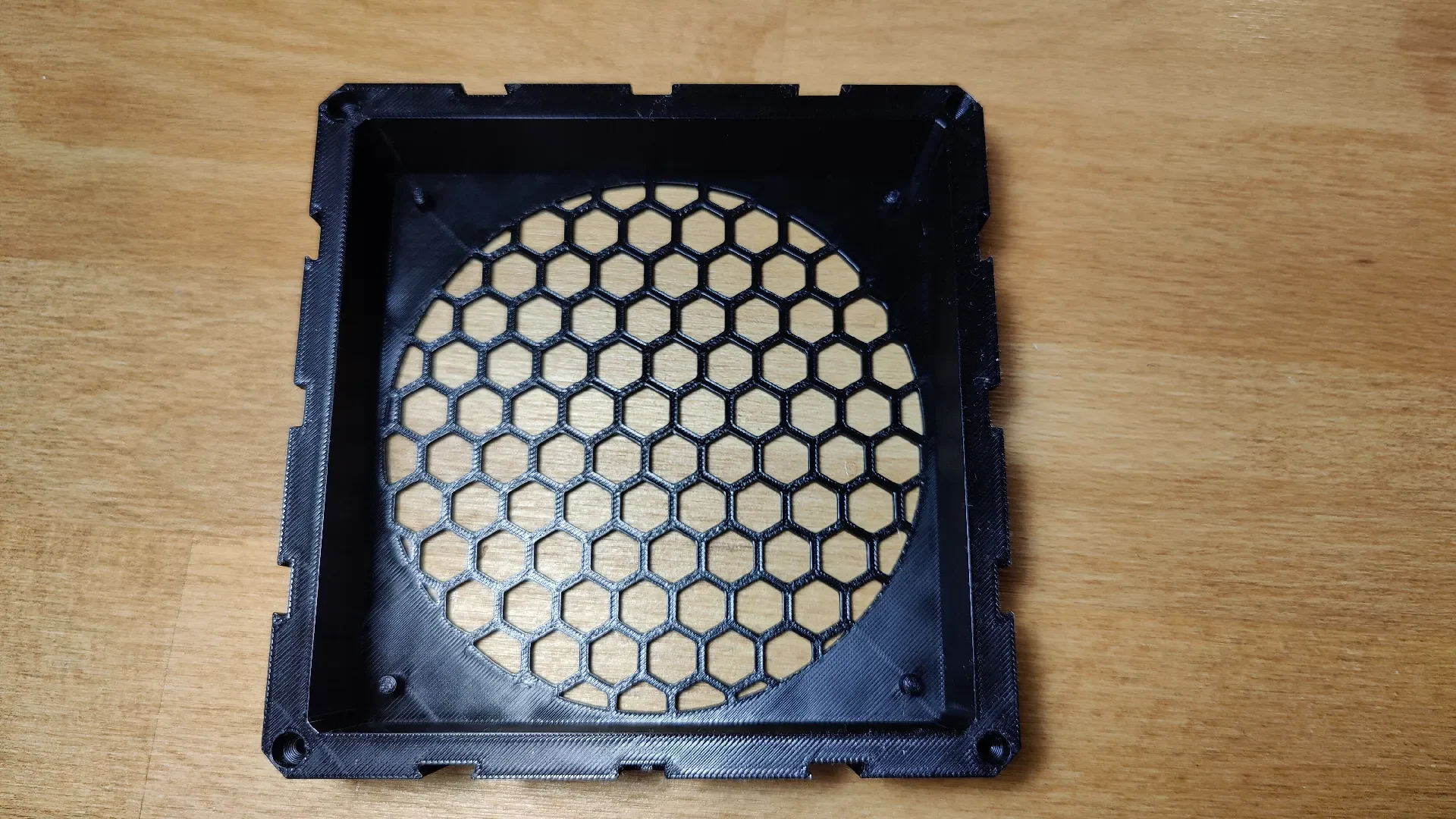

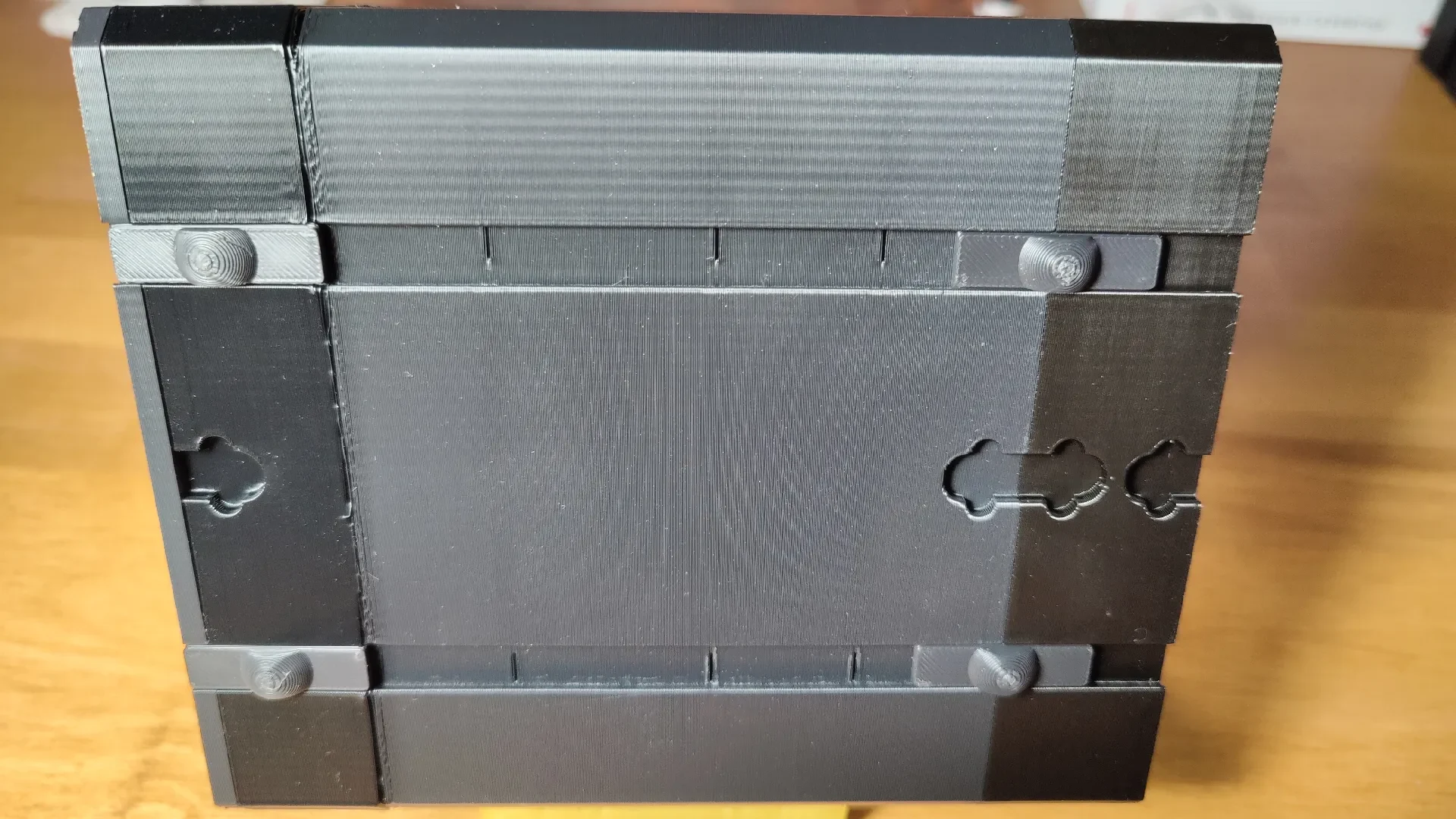

Я также включил две дополнительные боковые панели, сотовую и полную, если вы предпочитаете использовать другой одноплатный компьютер.

Обновление 13.2.2025:

Дополнительный футляр для четырех 3,5-дю��мовых дисков с кронштейнами для безвинтового крепления.
