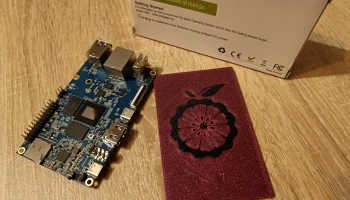

Чехол и носитель Orange Pi 5 _обновление

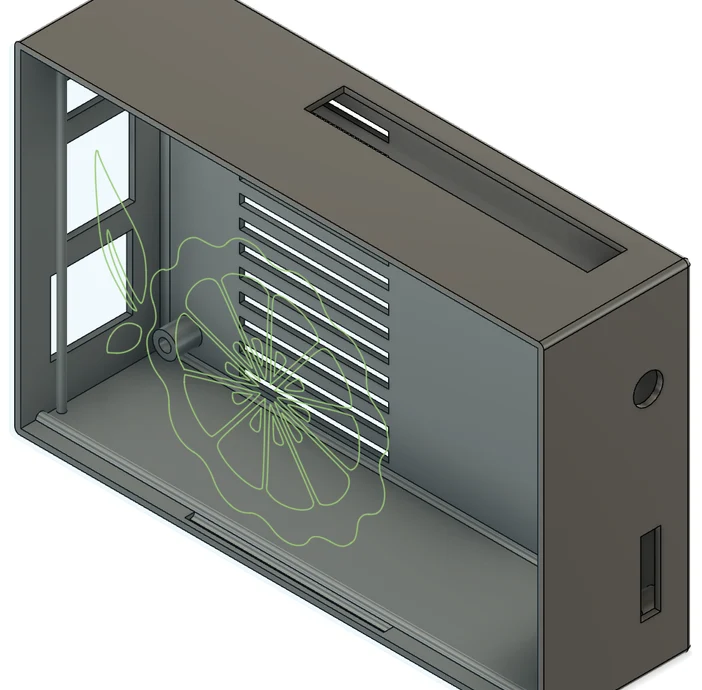

Простой чехол, предназначенный для Orange Pi 5 sbc.

Разработано в Fusion 360.

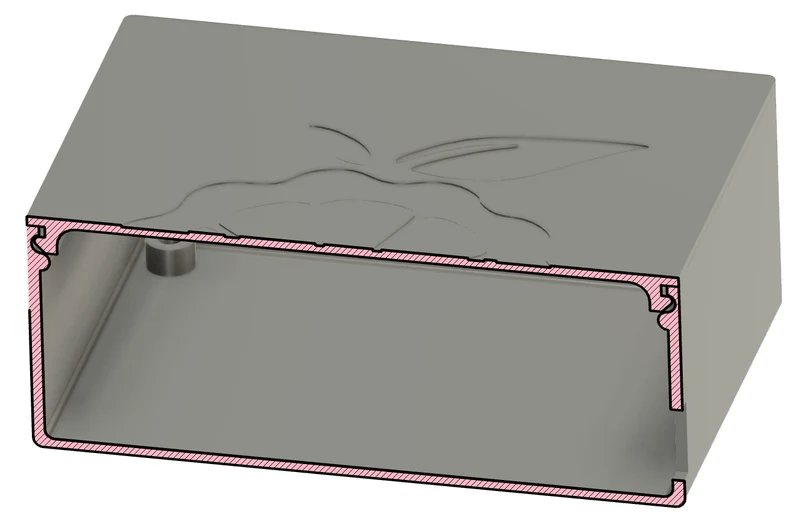

Распечатайте крышку в перевернутом виде, тисненый логотип не потребует поддержки, если достаточно охлаждения. Что касается самого корпуса, рекомендуется использовать опоры под отверстиями, поскольку они занимают довольно большое расстояние.

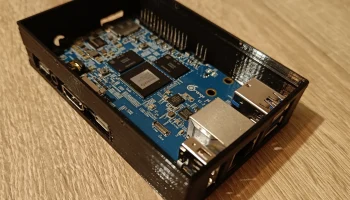

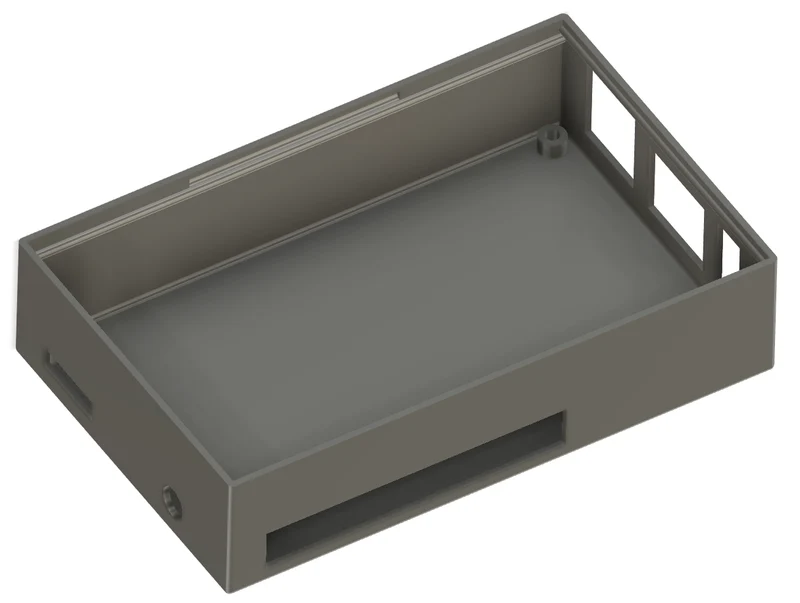

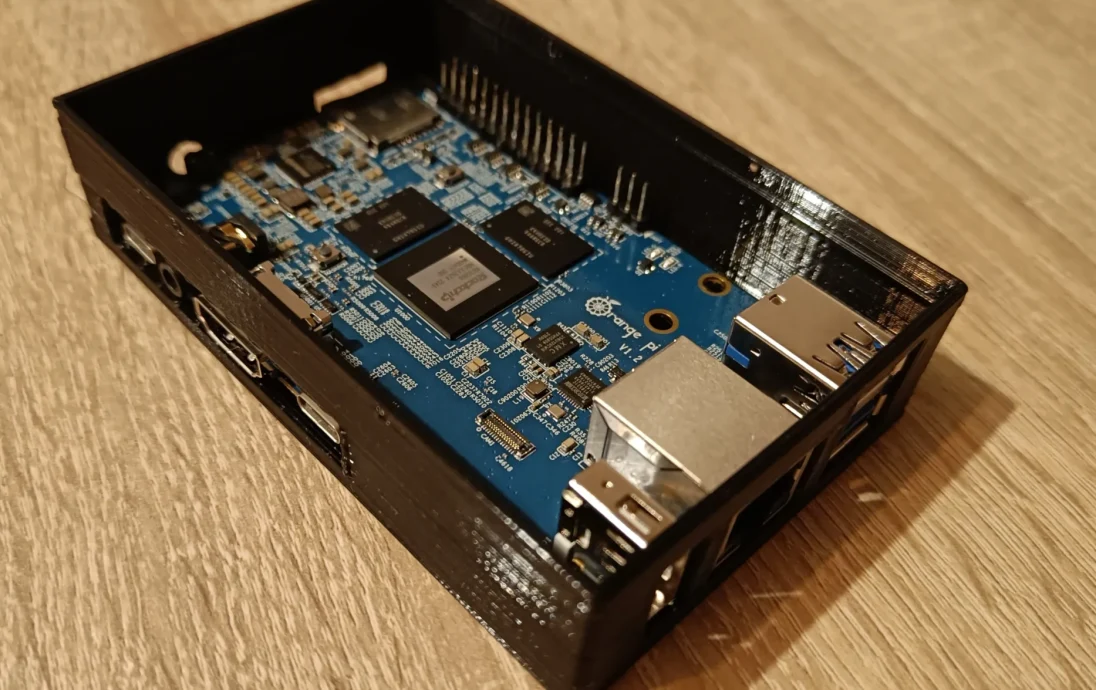

Для сборки вам понадобится всего 4 винта 2,5 мм и длиной 3 мм, чтобы прикрепить SBC в нижней половине. Доска плотно прилегает к ней, будьте осторожны, не нагружайте ее слишком сильно. Особенно порт HDMI и кнопка рядом со слотом SD выступают на довольно большое расстояние и могут зацепиться за ребра жесткости.

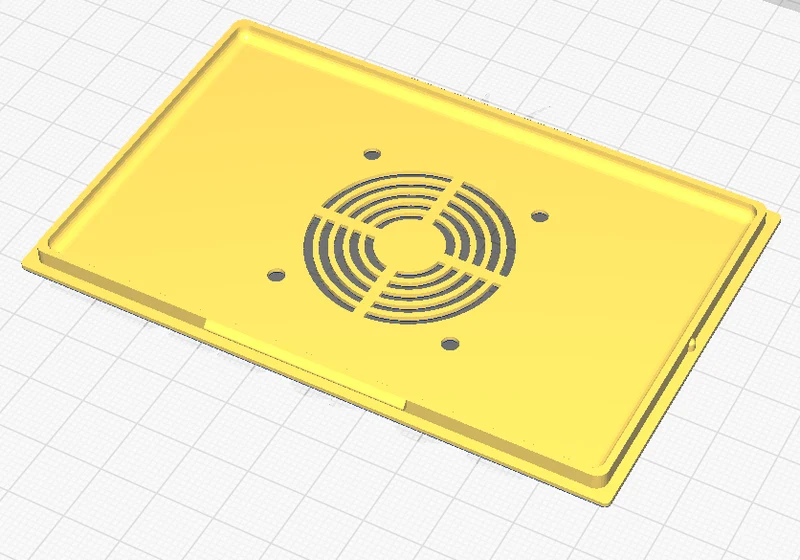

ОБНОВЛЕНИЕ 2023/01/02: немного увеличено пространство вокруг печатной платы и добавлена дополнительная вентиляция (нижний корпус для nvme и крышка. Добавлена версия крышки с монтажными отверстиями и без них для 30-мм и 40-мм вентиляторов)

Обновление от 04.01.2023: Изменено положение вентиляционных отверстий, поскольку они находились в неправильном положении.

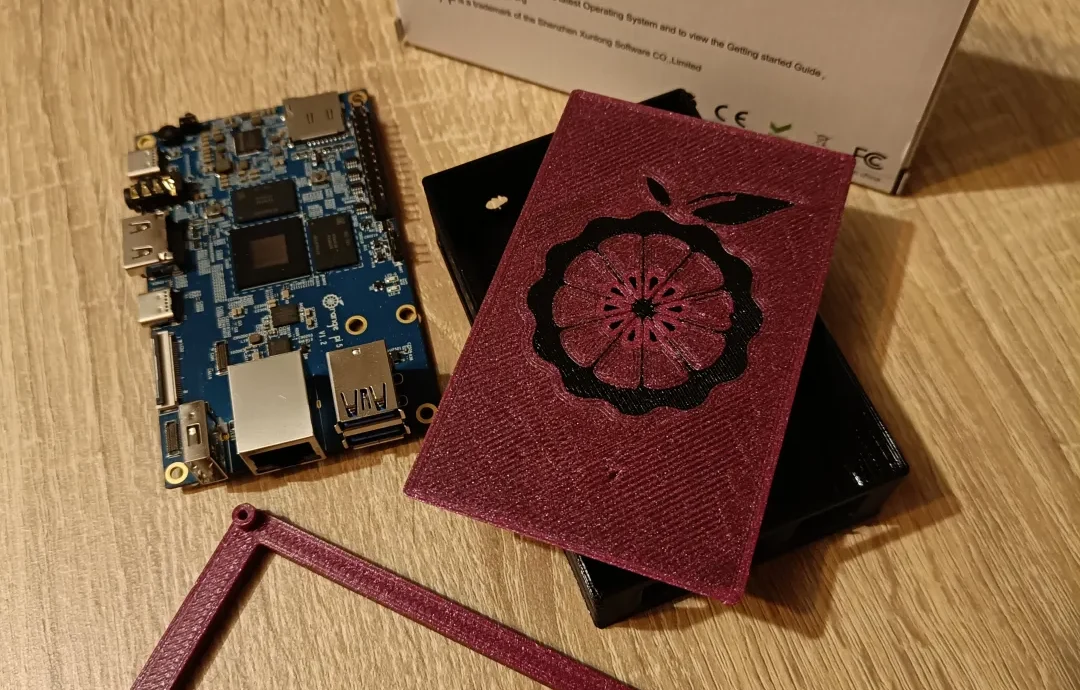

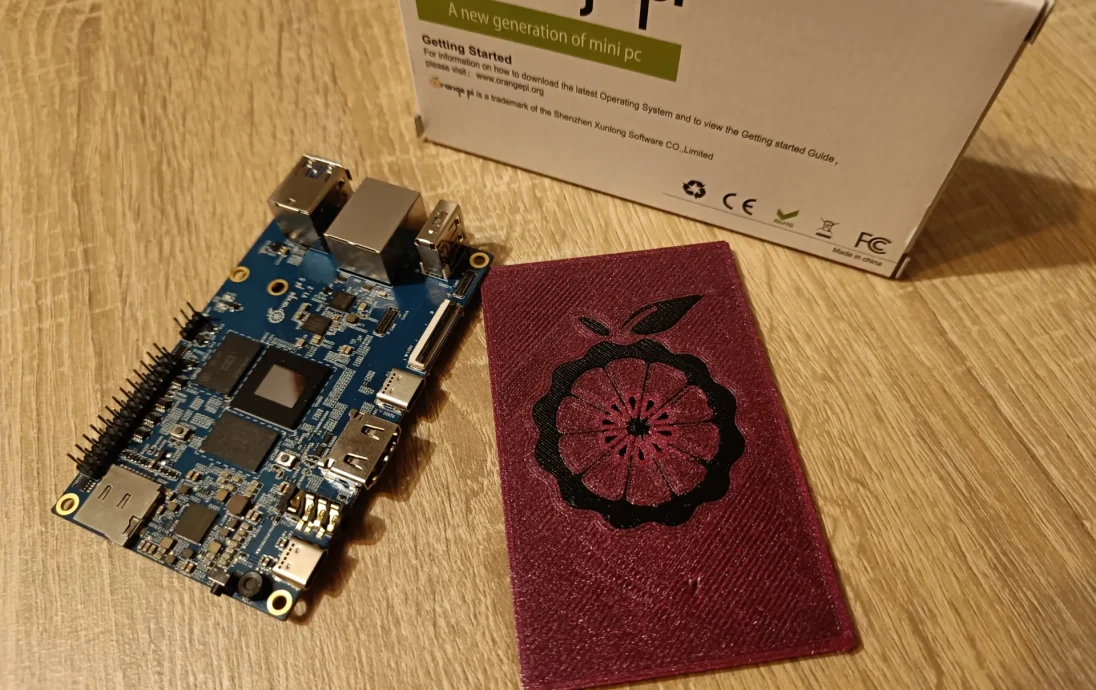

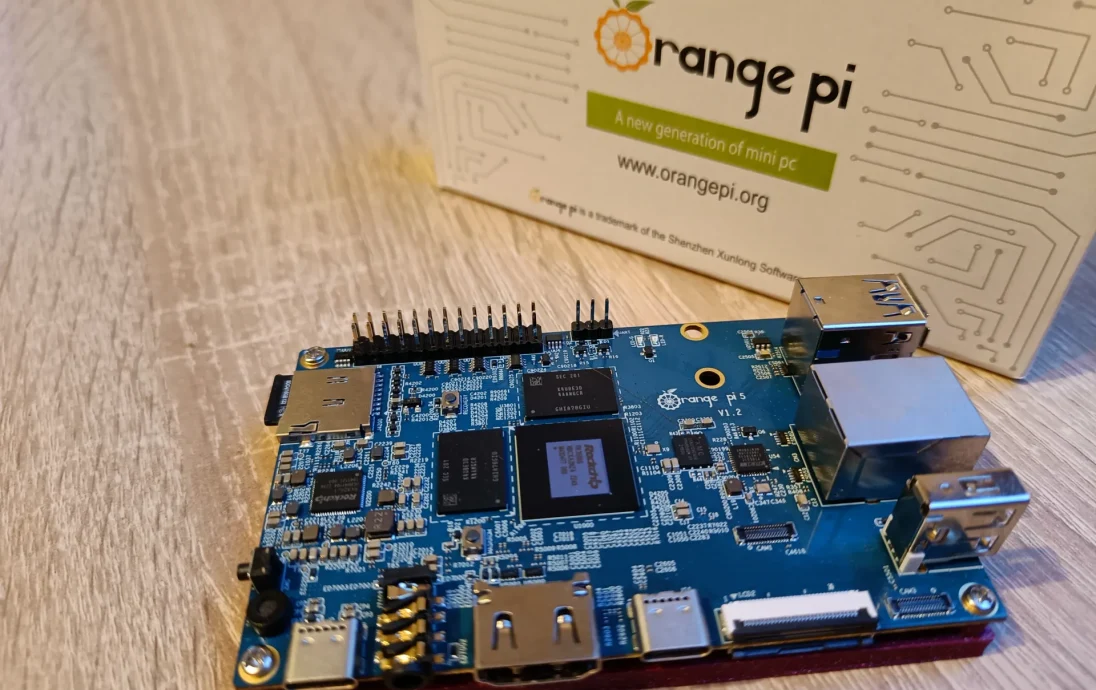

Обновление 2023/01/06: добавлено несколько фотографий.
