Базовая плата мини-ПК AK2 Plus Intel N100 (альтернатива ...

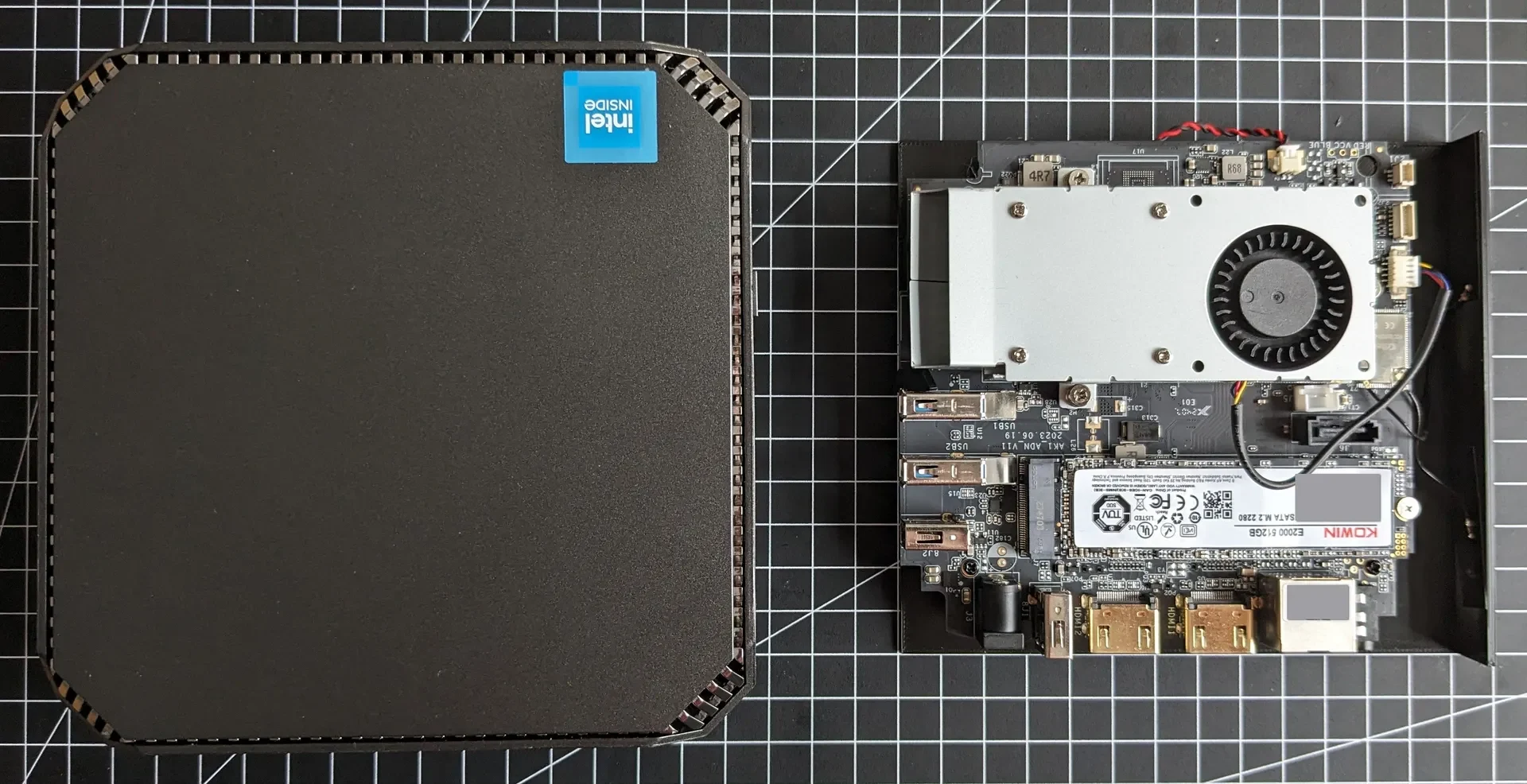

Оригинальный корпус моего мини-ПК Firebat AK2Plus задушил SoC насмерть, поэтому я удалил все ненужное и начал работать над альтернативой корпусу.

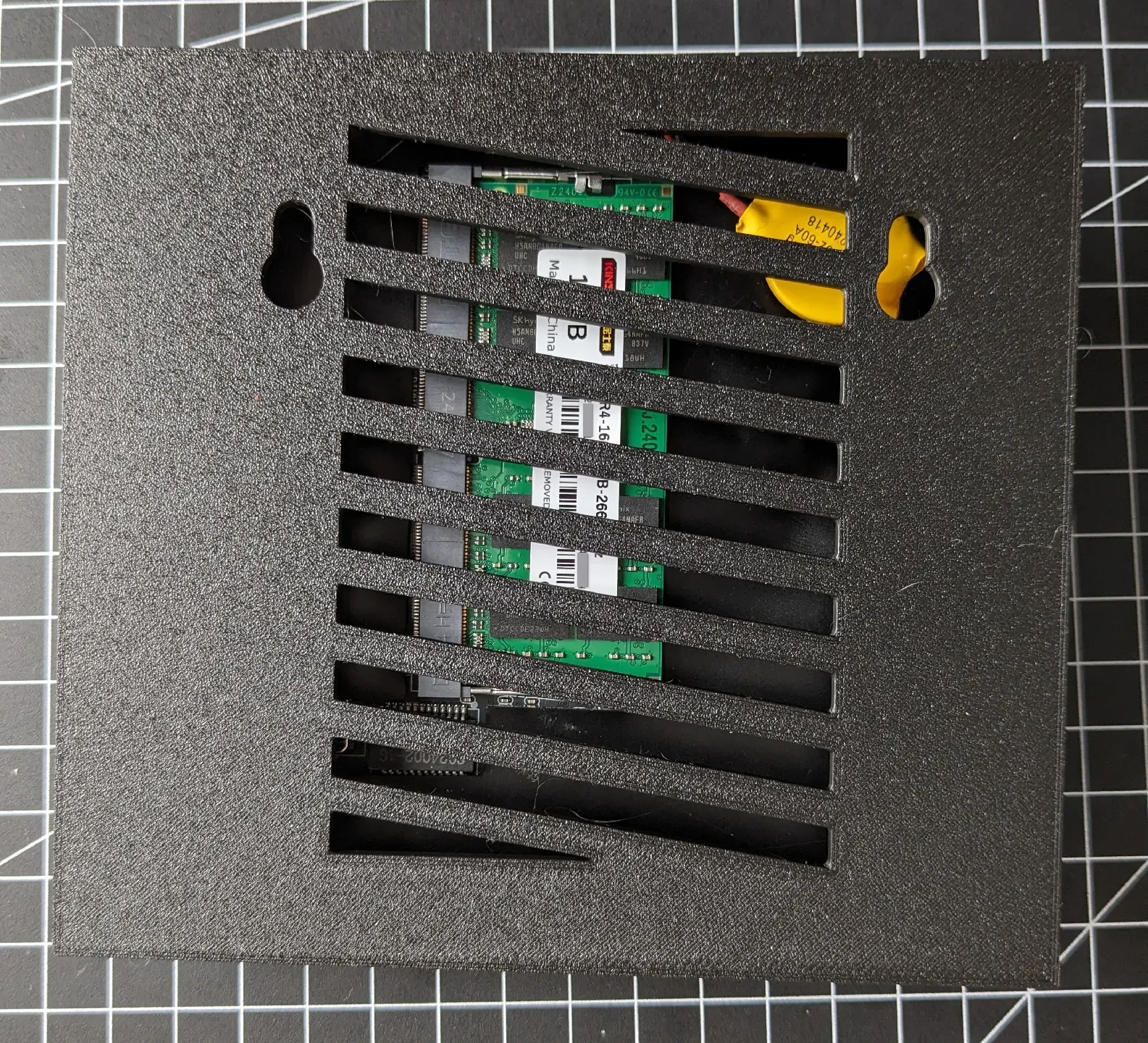

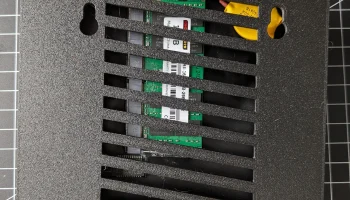

Это первый этап проекта — минималистичная базовая плата для материнской платы AK2Plus, сохраняющая совместимость с монтажным кронштейном VESA (который может входить в комплект поставки, а может и не входить).

Вы потеряете функциональность:
— оригинальный корпус
— индикатор статуса
— 2,5-дюймовое крепление SATA

Вы получите:
— На 10-15 °C выше температура SoC, что обеспечивает большую производительность и/или запас мощности для PL1 и PL2.

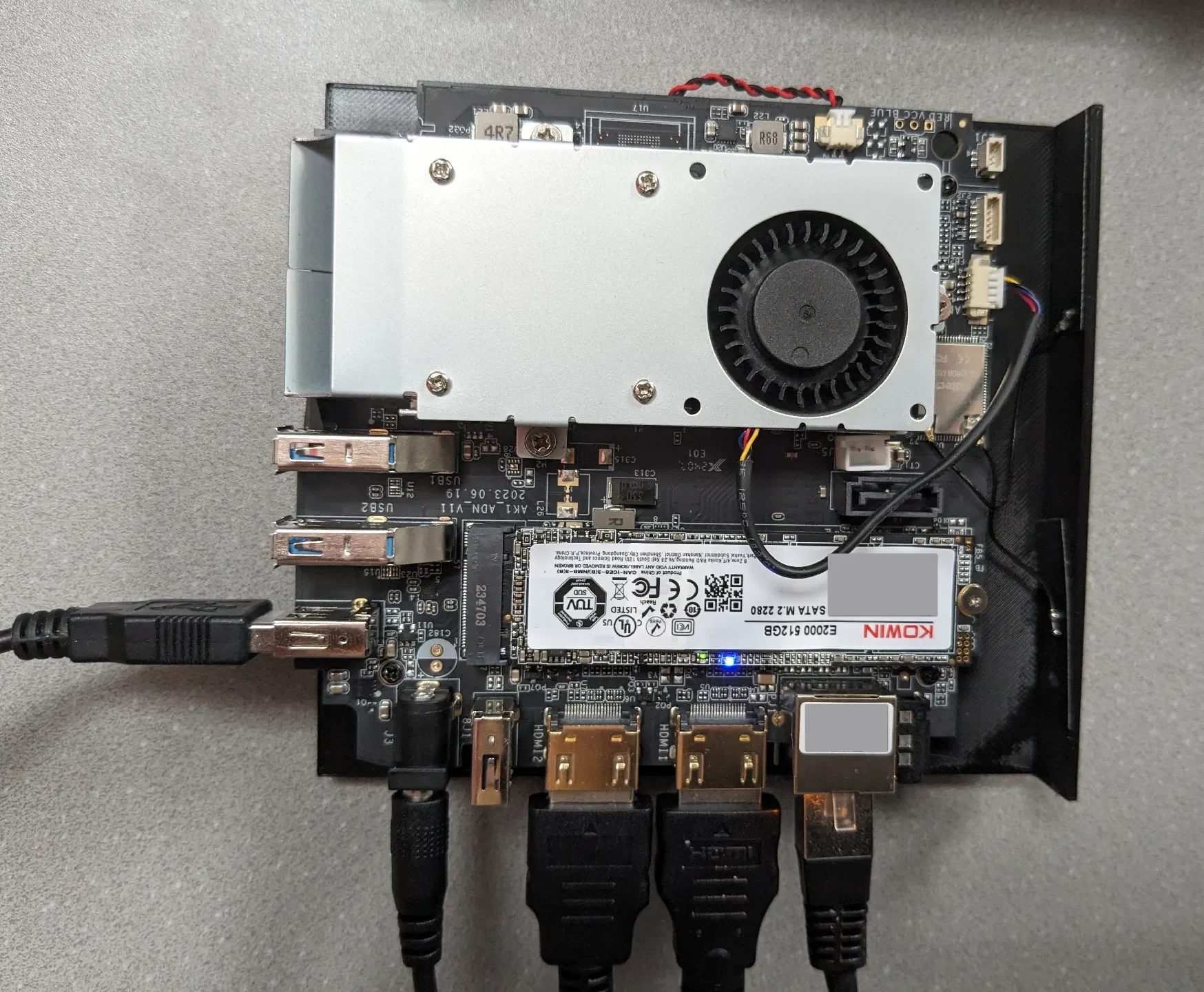

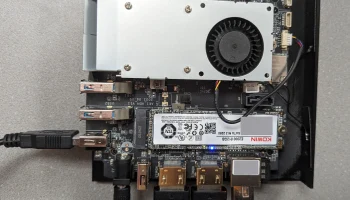

— перевернутая установка (вентилятор вверх, оперативная память вниз) по сравнению с корпусом в комплекте

Есть две версии этой конструкции:

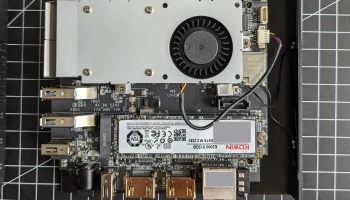

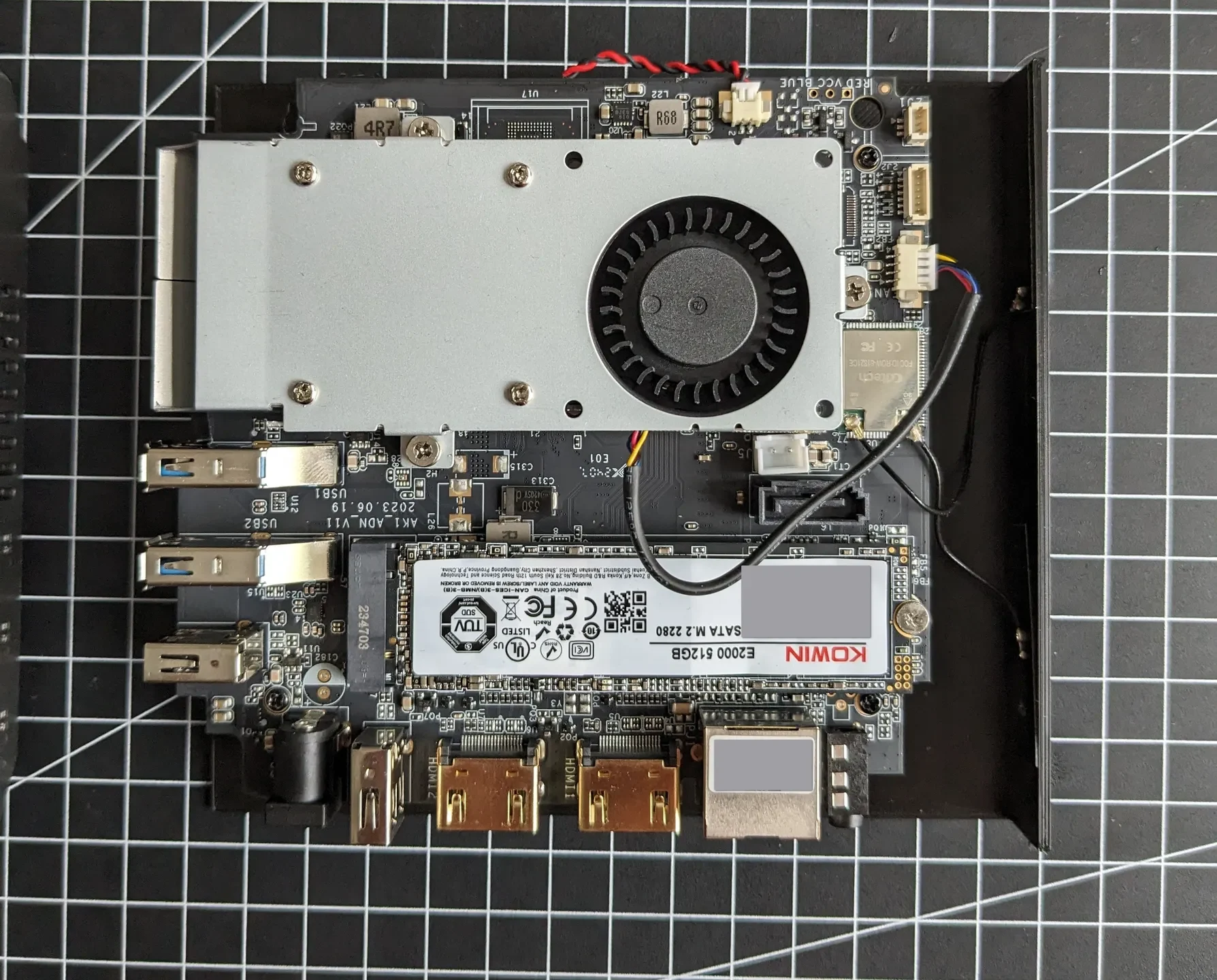

Один с небольшой боковой стенкой для крепления антенн Wi-Fi/Bluetooth, а другой — без.
ПРИМЕЧАНИЕ. Отверстия для винтов не являются осесимметричными (расстояние 90 мм против 83 мм по двум разным осям).

Со временем я добавлю в эту установку больше деталей (например, правильную крышку). Рассматривайте это как минимально возможный вариант.

Файл проекта Fusion360 доступен по запросу.
