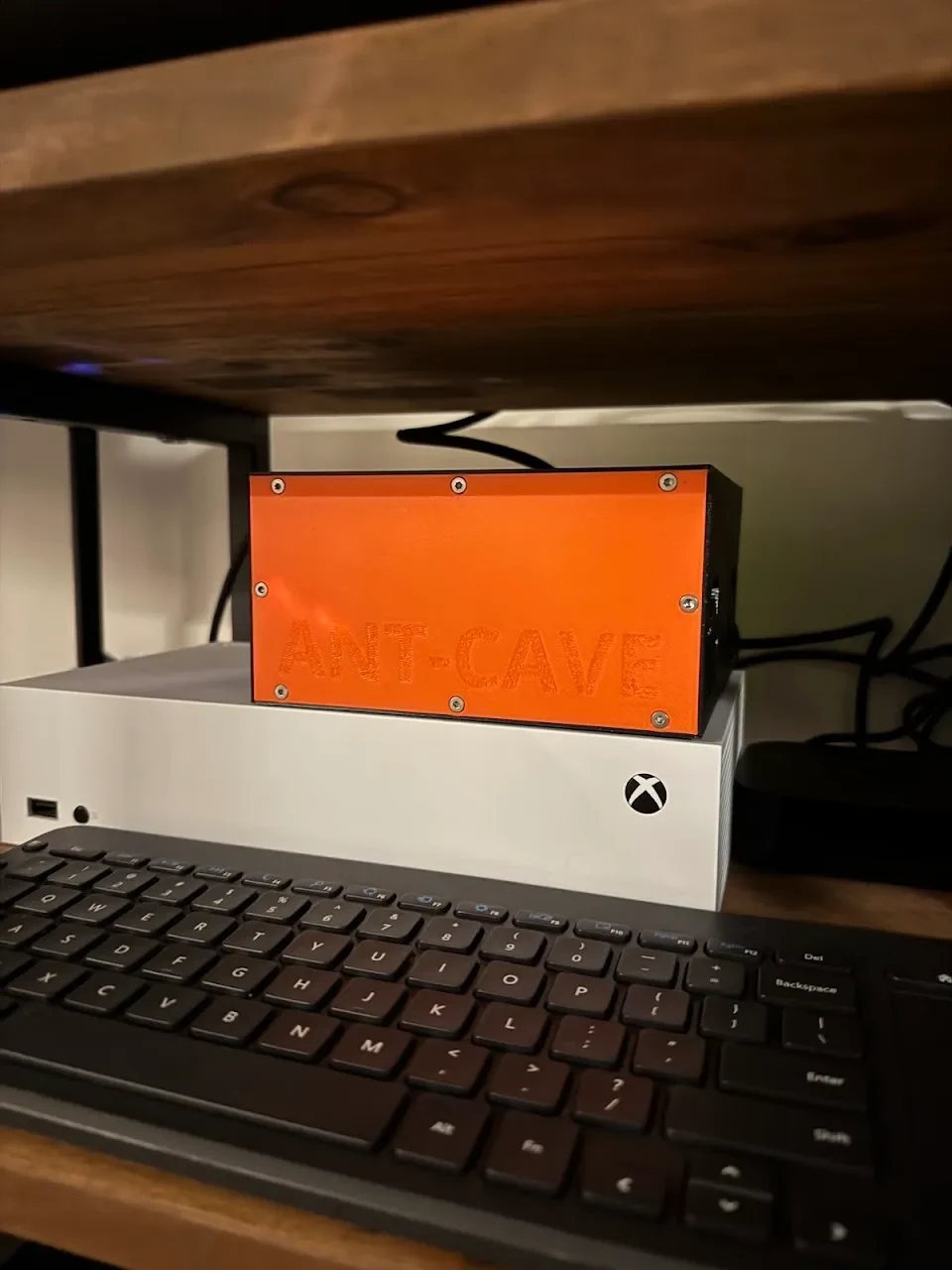

Корпус ODroid H4 NAS
Это компактный корпус сетевого хранилища (NAS) для Odroid H4+ (ultra), в котором используется процессор Intel N97 (более быстрый вариант n100).
Форма: H4 NAS | НАН

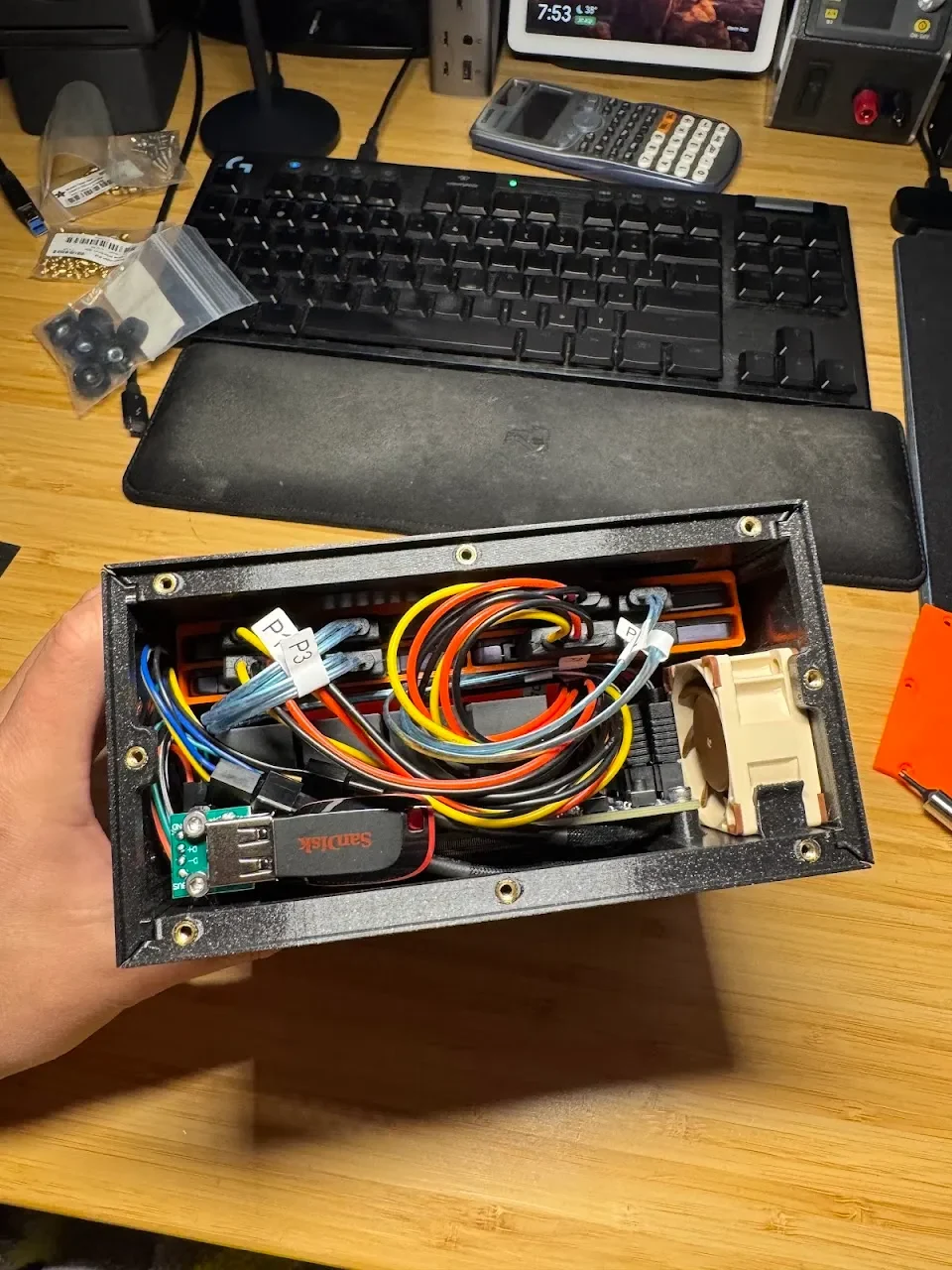

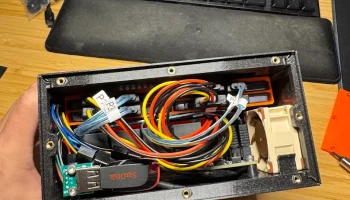

Этот корпус предназначен для размещения четырех 2,5-дюймовых накопителей (SSD/HDD), Odroid H4+ (ультра) и 40-мм вентилятора.
Список деталей:
1x ODroid H4+ (или Ultra) https://www.hardkernel.com/shop/odroid-h4/
4 2,5-дюймовых твердотельных накопителя/жестких диска (я использовал твердотельные накопители Samsung 870 емкостью 8 ТБ)
2x вентилятора Noctua NF-A4x20 с ШИМ
4 маленьких круглых резиновых ножки https://www.amazon.com/dp/B078QZBT8G?ref=ppx_yo2ov_dt_b_fed_asin_title
4 низкопрофильных винта M4x6 мм https://www.mcmaster.com/92855A403/
26 низкопрофильных винтов с головкой M3x6 мм https://www.mcmaster.com/92855A301/
4 кабеля питания/SATA https://www.hardkernel.com/shop/sata-data-and-power-cable/
Вставки для термофиксации M3
Вставки для термофиксации M4
Необязательно:
4 коротких тонких кабеля SATA https://www.amazon.com/dp/B0C669RZYT
Это значительно упрощает упаковку всего.
1 разъем USB A https://www.amazon.com/dp/B07NP7JRYX
Требуется только в том случае, если вам нужен внутренний USB для чего-то вроде Unraid.
Все детали можно печатать без подставок, ориентацию см. в прикрепленном файле 3mf (должны быть относительно прямыми).

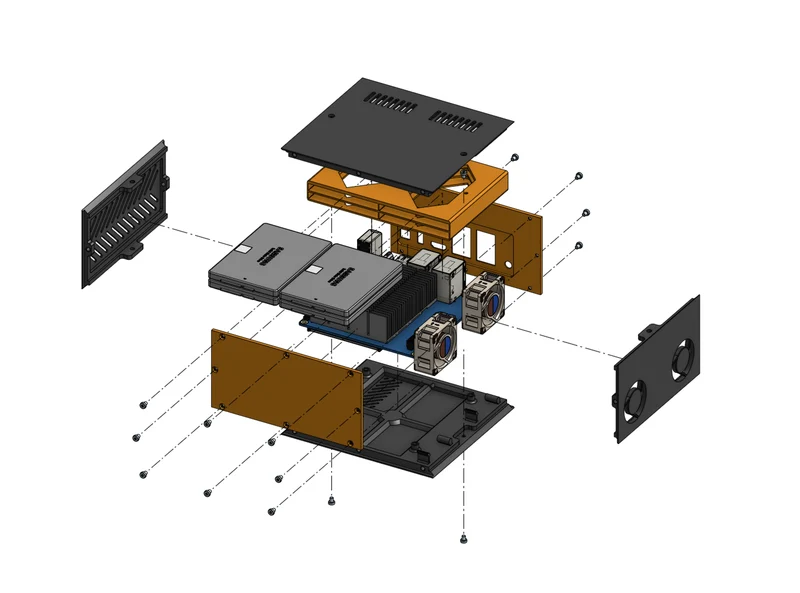

Сборка должна быть относительно простой, но не стесняйтесь сообщать, если есть какие-либо вопросы.
ПРИМЕЧАНИЯ:
Крепление вентилятора сделано специально для вентиляторов Noctua NF-A4x20, не требует инструментов и поддерживает только вытяжную конфигурацию. У вас должна быть возможность просто зафиксировать вентиляторы так, чтобы воздух выходил справа от корпуса.
Рекомендуем снять плетеную оплетку с кабелей вентиляторов Noctua. Значительно упрощает прокладку кабелей.
