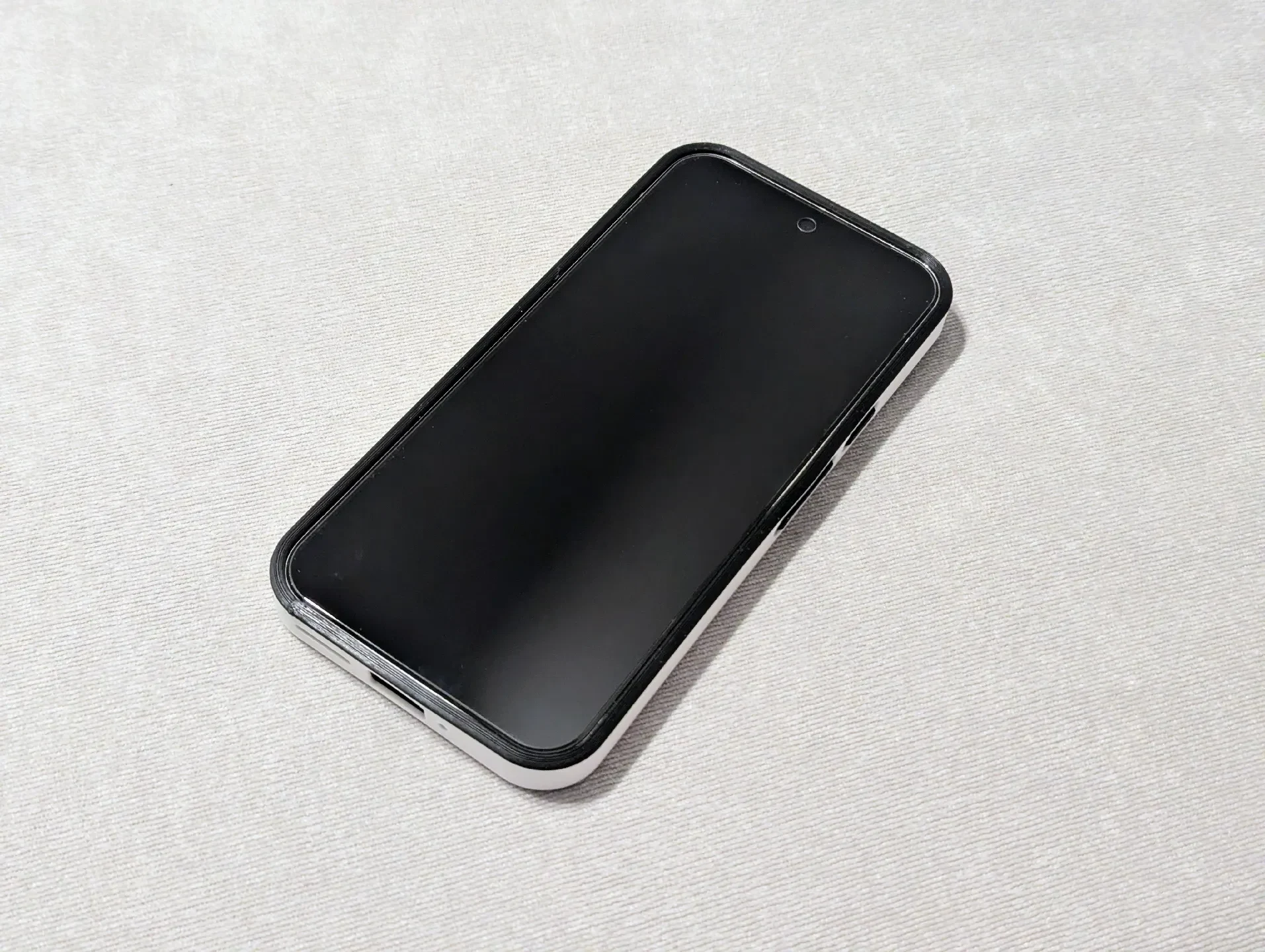

Чехол для Pixel 9 Pro XL

Чехол из нескольких материалов для Pixel 9 Pro XL. Мне нужен был жесткий внешний корпус без ТПУ и изображение печатной платы P9PXL.

Печать слоями 0,2 мм, сопло 0,4 мм.

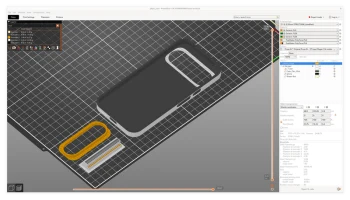

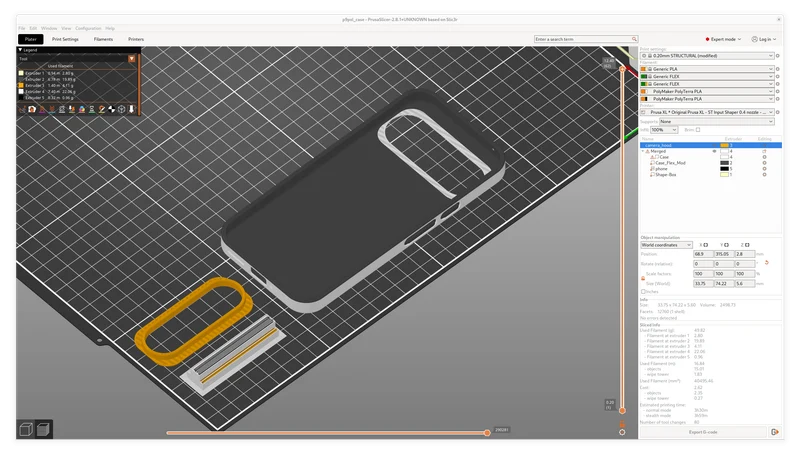

Файл 3mf настроен для Prusa XL. Я печатал следующими нитями:

1: Универсальный натуральный PLA (вну��ри страны)

2: Черный ТПЭ 83А (eSun)

3. Стандартный ТПУ с изменением красного → желтого цвета (можно распечатать отдельно, чтобы уменьшить необходимость замены инструментов, или на Bambu) (внутри страны)

4: Белый матовый PLA (Polymaker)

5: Черный матовый PLA (Polymaker)

Для открытия файла FreeCAD требуется версия не ниже 1.0.

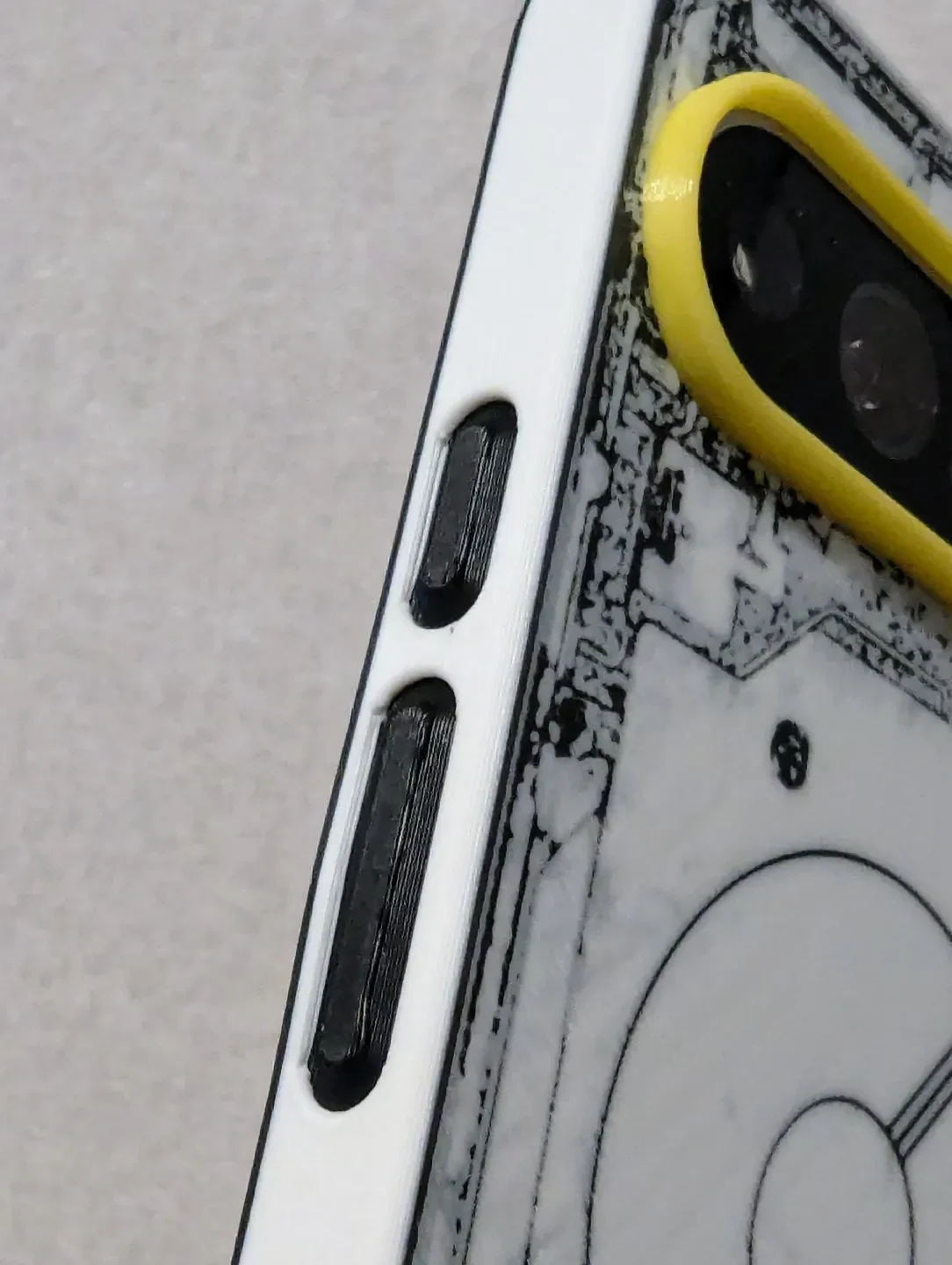

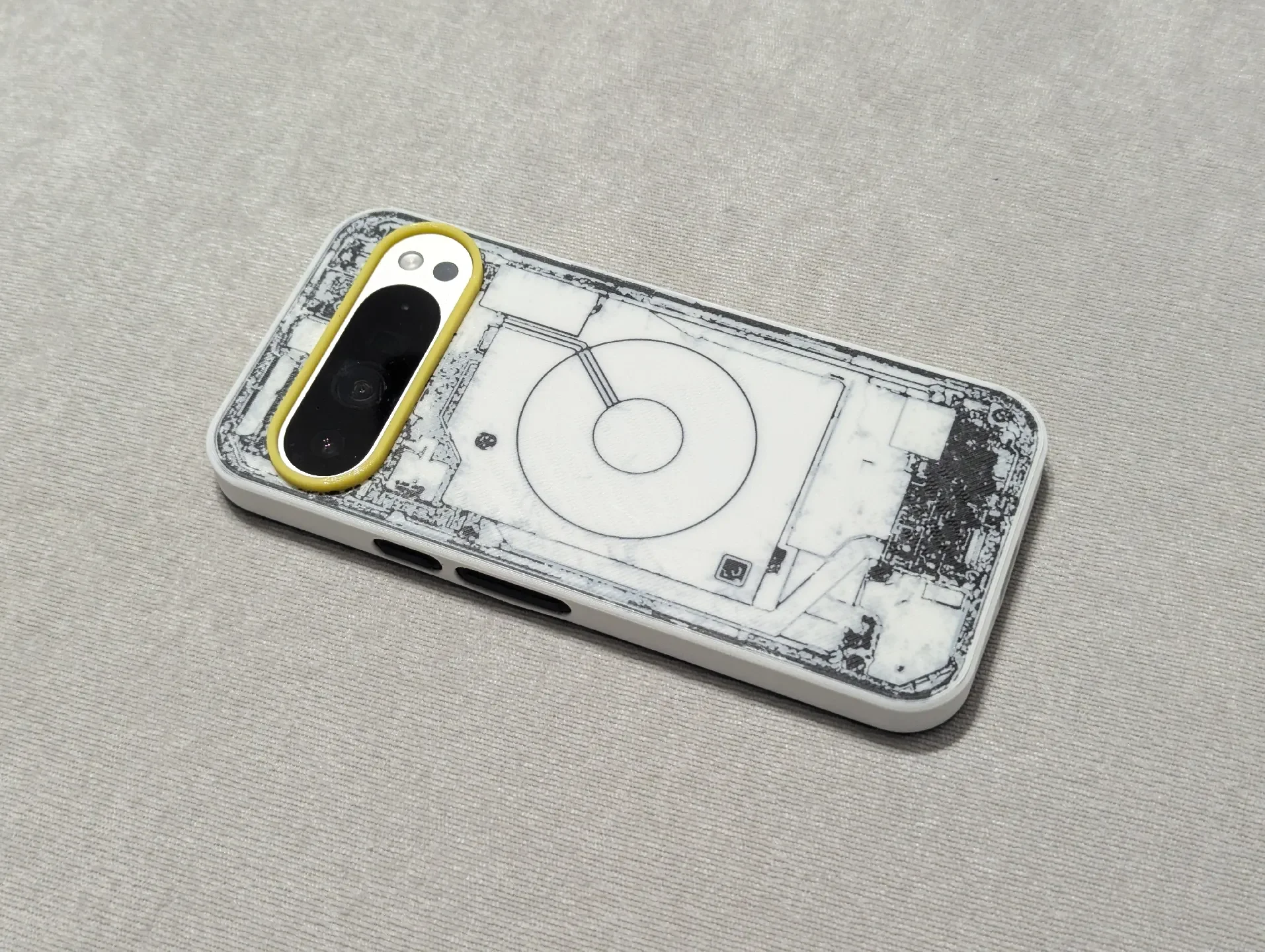

Узор был создан с использо��анием изображения из iFixit, выполнения Edge-detect и преобразования в SVG с помощью Inkscape, а также некоторой ручной очистки в Inkscape, а остаток остался в виде эффекта коррозии. Масштабируйте его до размера телефона, затем создайте 1 слой (толщиной 0,2 мм).

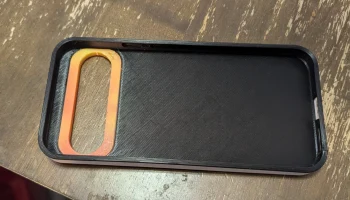

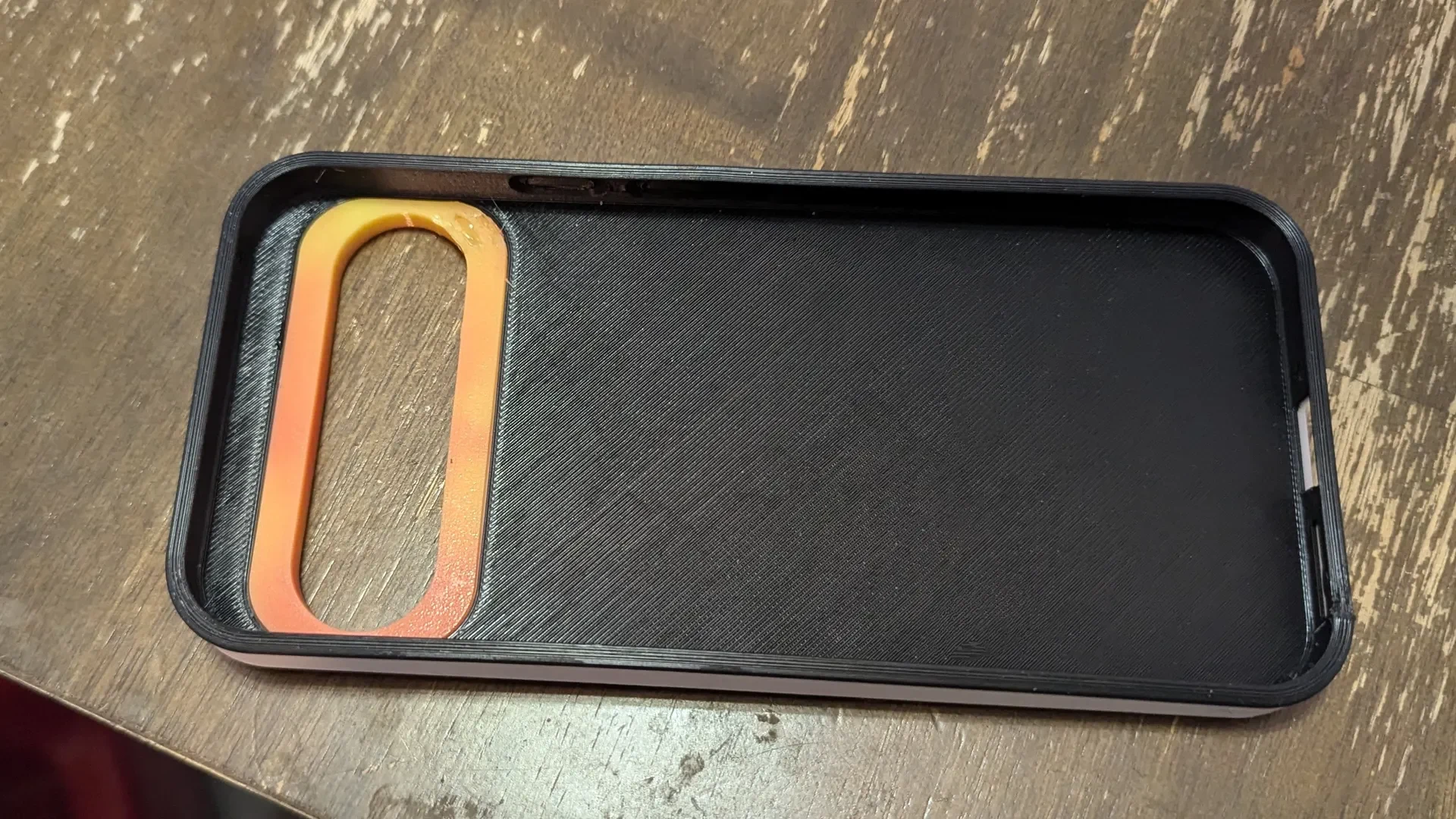

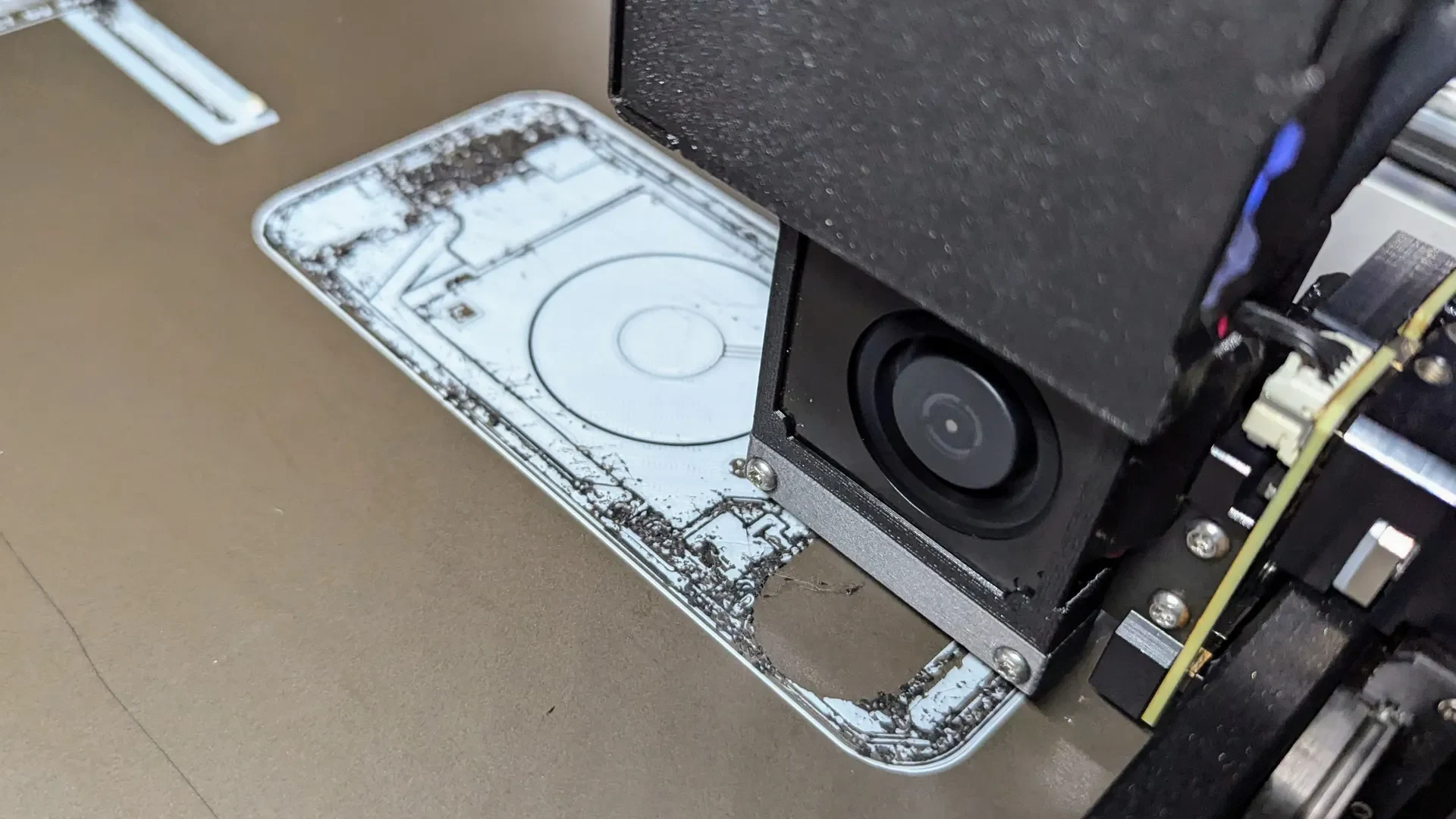

Рисунок слишком сложен, чтобы его можно было надежно печатать непосредственно на кровати, поэтому я добавил модификатор, чтобы сначала напечатать 1 слой прозрачного/натурального PLA, чтобы «ламинировать» рисунок, затем рисунок, затем оболочку из белого PLA, а затем подкладку из TPE. Между 2-м и 3-м слоем по-прежнему беспорядок, но это только усиливает эффект коррозии \_(ツ)_/

Обратите внимание, что на моем оригинальном отпечатке расположение отверстий микрофона было отклонено на 0,5 мм. Я попытался исправить это в модели, но не проверил с помощью перепечатки.

Файл FreeCAD содержит модель STEP P9PXL
