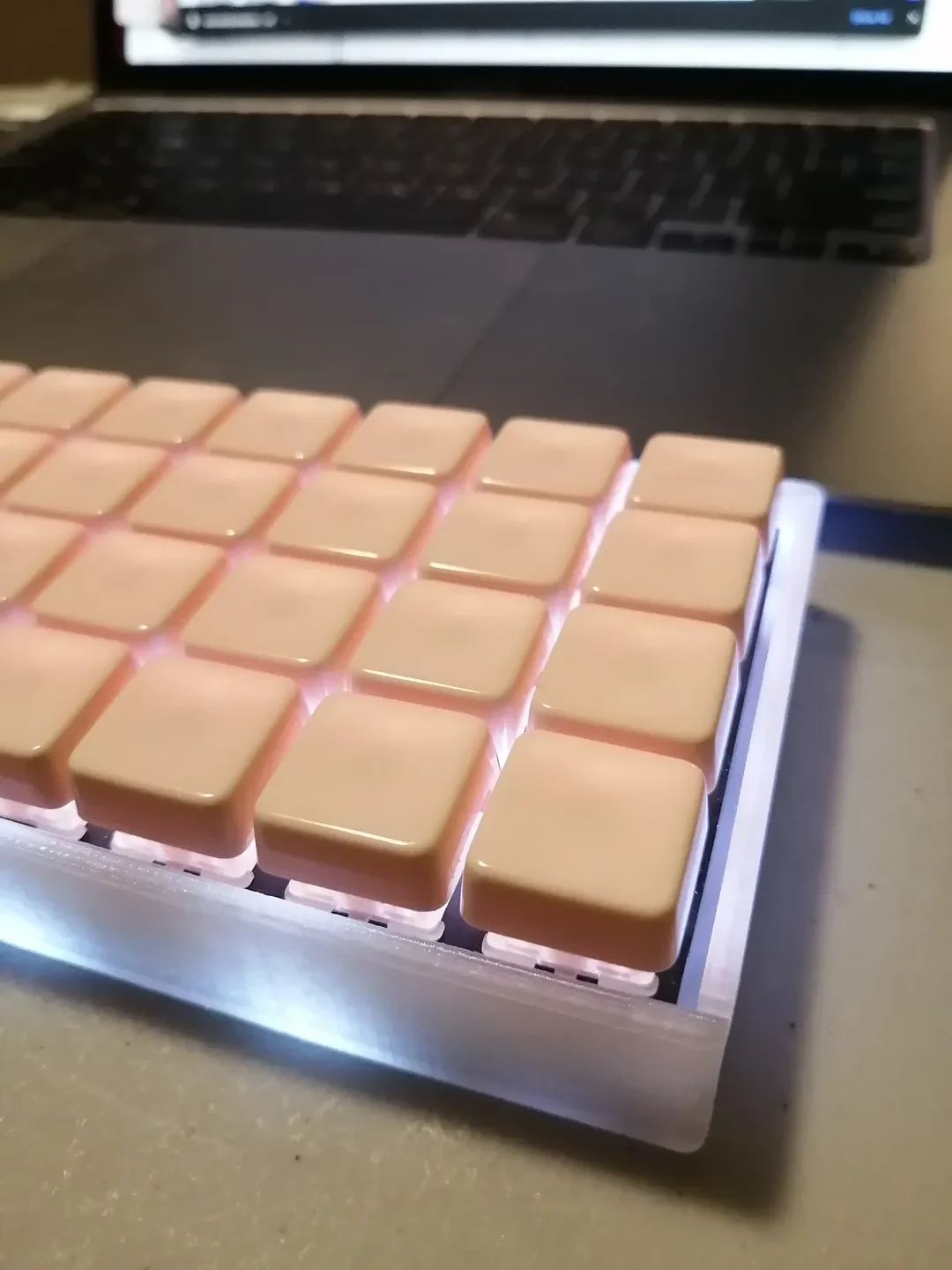

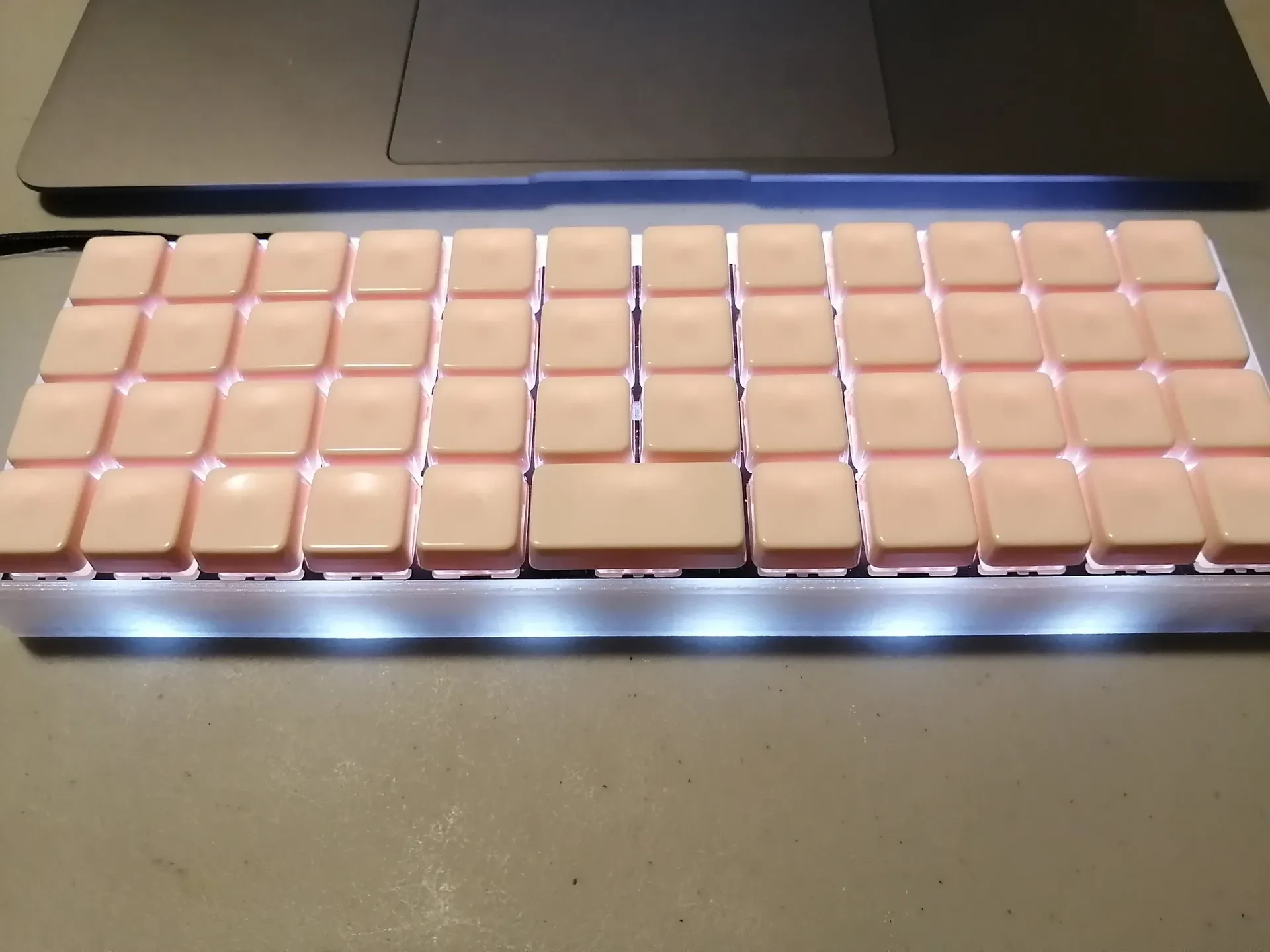

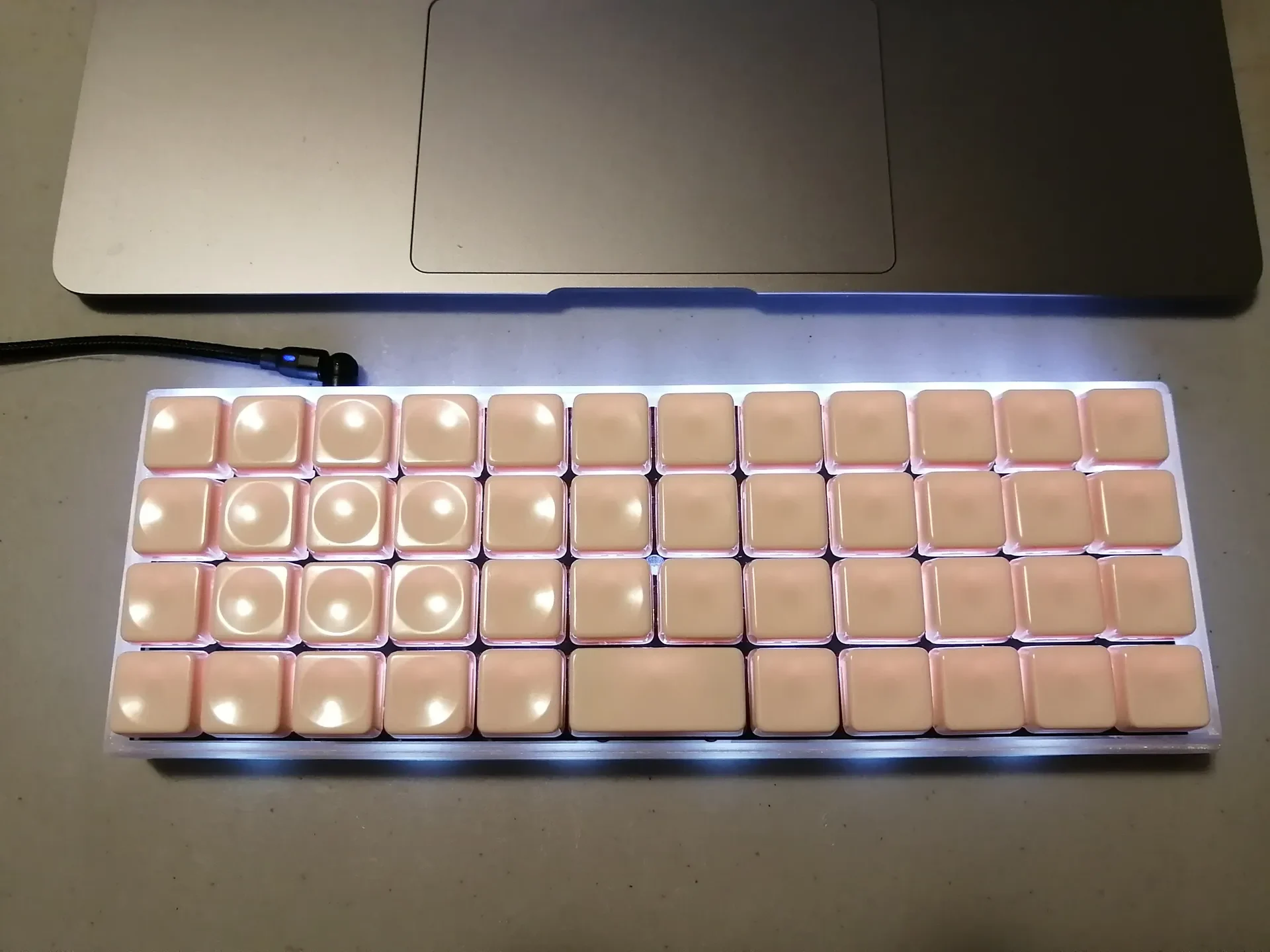

Корпус BM40 High Pro

Высокопрофильный корпус для BM40. Имеет размеры, аналогичные корпусу Hi-Pro Planck, только с отверстиями, совместимыми с BM40.

Этот чехол разделен иначе, чем большинство случаев: чтобы избежать неприглядных линий швов, чехол разделен на основную часть (деталь 1), а также на часть крышки, идущую на конце (деталь 2).

Эта модель подойдет к Creality Ender 3 или аналогичному: вам просто нужно распечатать корпус так, чтобы наименьшая сторона находилась на печатной платформе (чтобы он выглядел как башня). Если вам нужно 0 швов, но много опор, распечатайте весь корпус в вертикальной ориентации. Если вам нужны небольшие швы по бокам и мало опор, распечатайте отдельные детали в вертикальной ориентации.

Спецификация

Для крепления платы к корпусу дополнительно потребуются винты и гайки. Я рекомендую использовать детали, аналогичные корпусу Планка. Это включает в себя:

5 винтов M2 с плоской головкой 16 мм.
5 гаек М2
4 резиновых бампера на ваш выбор. Чем тоньше, тем лучше. Создатель «Планка» использует [эти ноги].

Мне удалось обойтись 4 винтами с плоской головкой 10 мм M2 и 4 проставками M2 5 мм, хотя мне это сошло с рук, поскольку я использую плавающую пластину.

Кроме того, вам понадобится суперклей или пластиковый клей, если вы решите распечатать две отдельные детали.

В дополнение к этому корпусу вам также может понадобиться пластина Hi-Pro Planck с отверстиями BM40. Файл пластины здесь (хотя и непроверенный) должен помочь: https://www.thingiverse.com/thing:4892596/files

Рекомендуемые настройки

Поддержка должна быть включена.

Высокое разрешение (0,16 мм или меньше) настоятельно рекомендуется для эстетики и получения более красивой текстуры корпуса.

Я использовал поля довольно большой ширины (16 мм), чтобы избежать скручивания. Вероятно, вам могло бы сойти с рук меньше.

Если вы используете прозрачную нить, установите заполнение на Gyroid и величину заполнения 25%+. В основном это делается из эстетических соображений. Я обнаружил, что Gyroid при более высоком проценте заполнения делает корпус более «матовым» и менее дешевым.

Файлы

Поставляется с файлом шагов для разделенной версии, разделенной версии и неразделенной версии. Я также добавил несколько файлов пластин, которые должны соответствовать корпусу.

Благодарности

Конструкция этого корпуса оказалась намного проще благодаря работе Састамасты, особенно с загруженным им корпусом BM40. Эти файлы представляют собой ремикс его вещи здесь.
