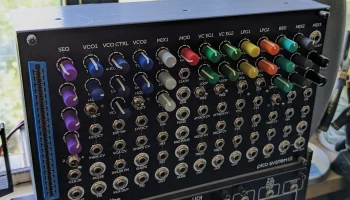

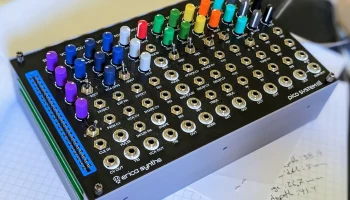

Полный корпус модуля Eurorack 42HP

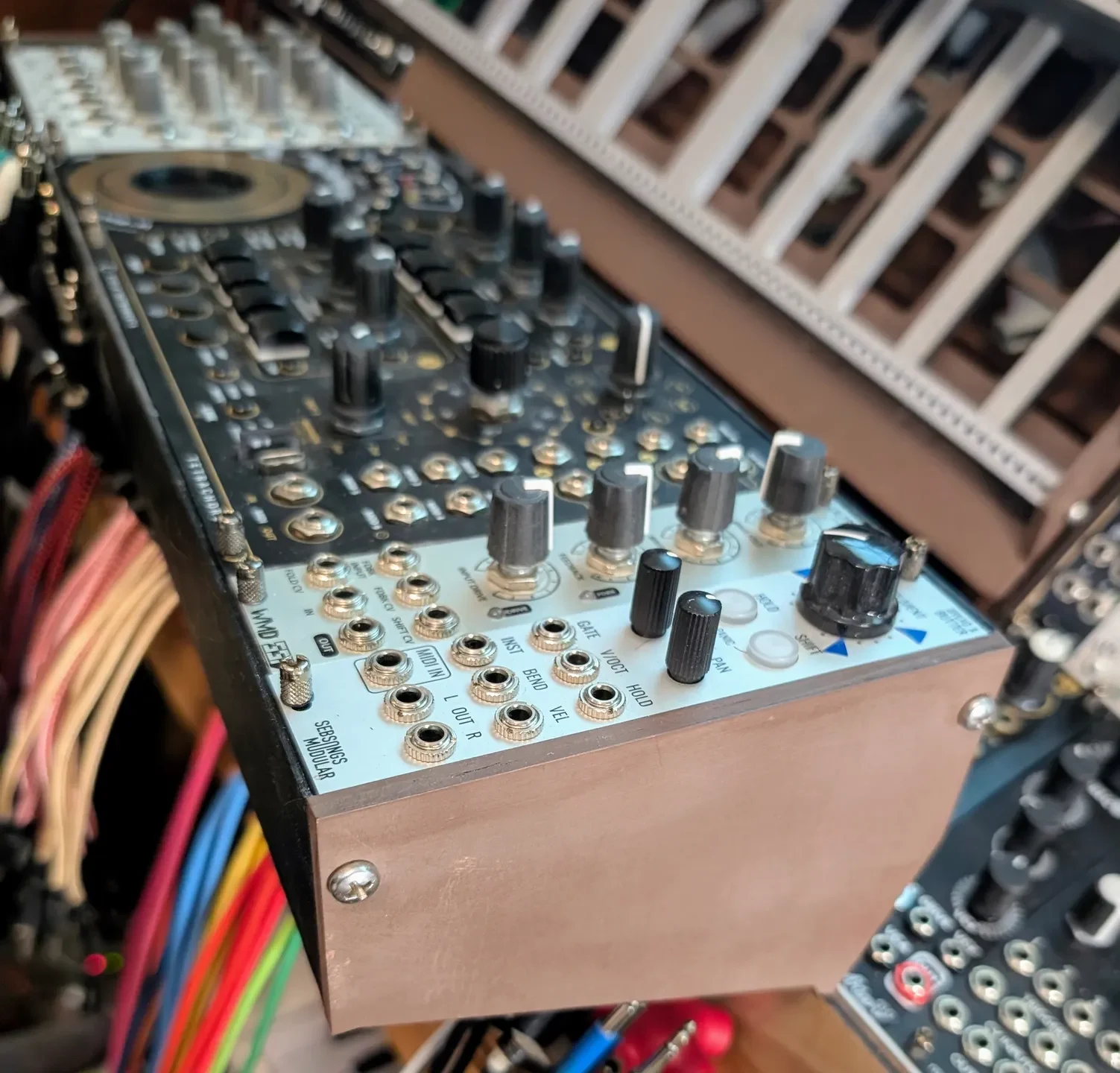

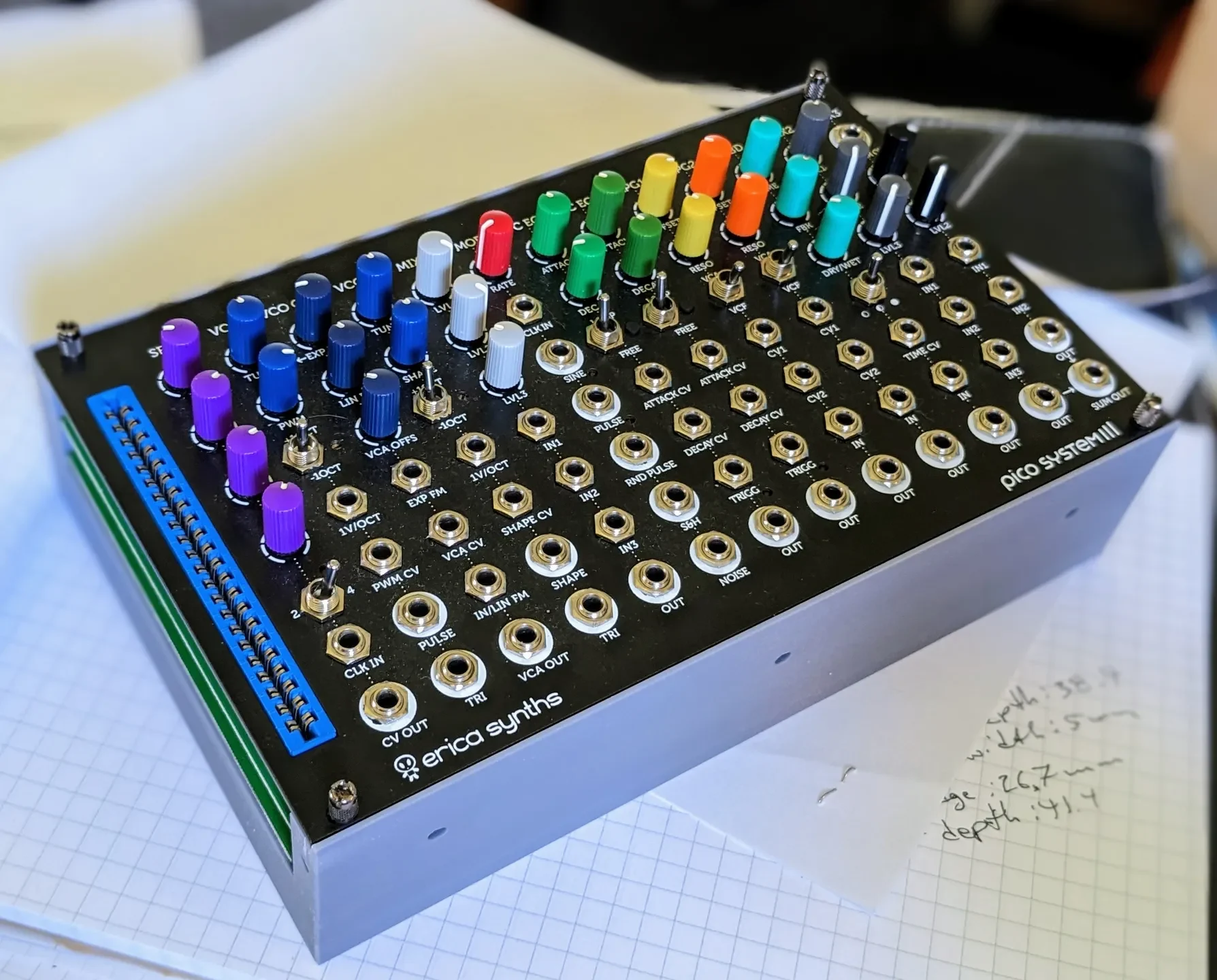

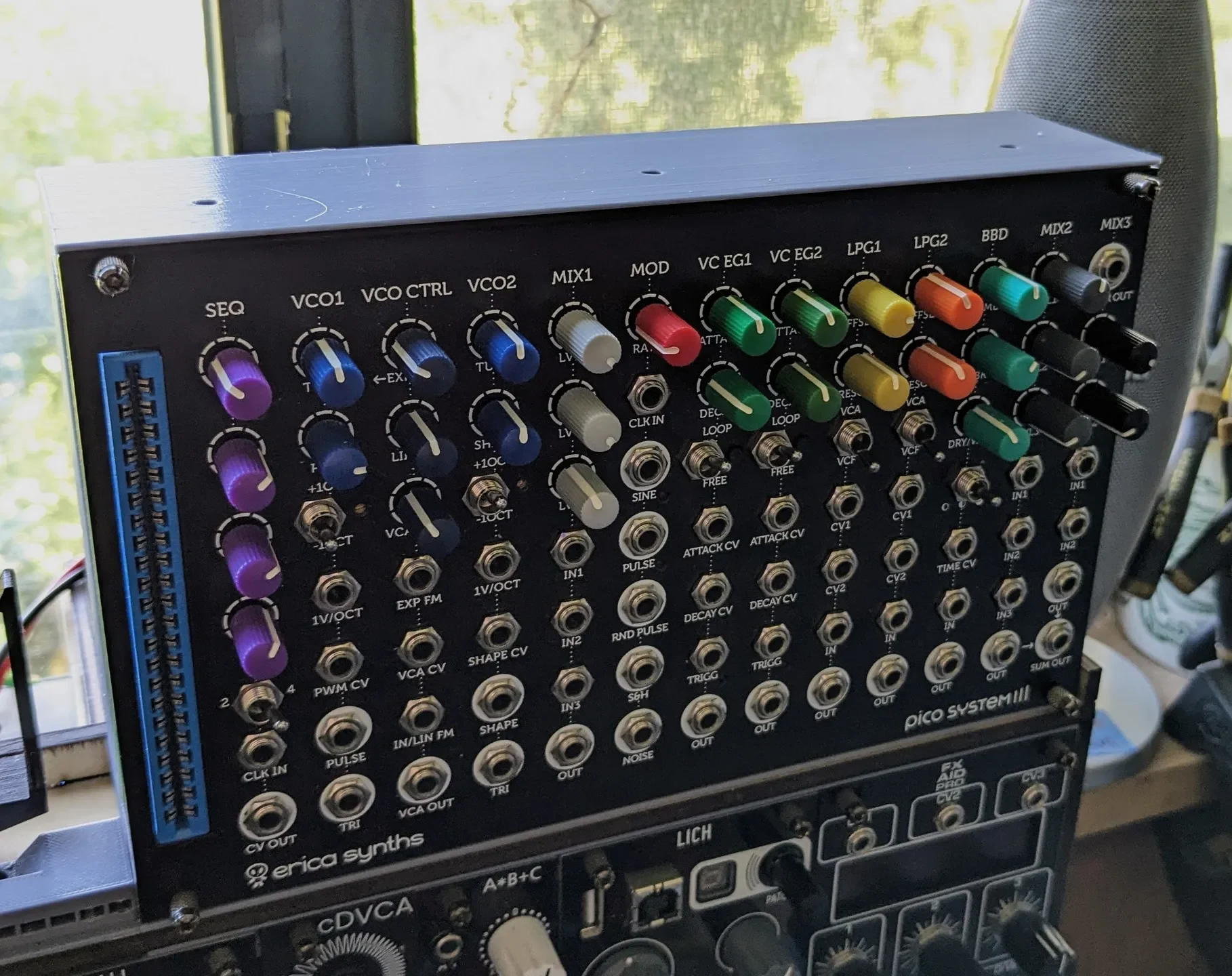

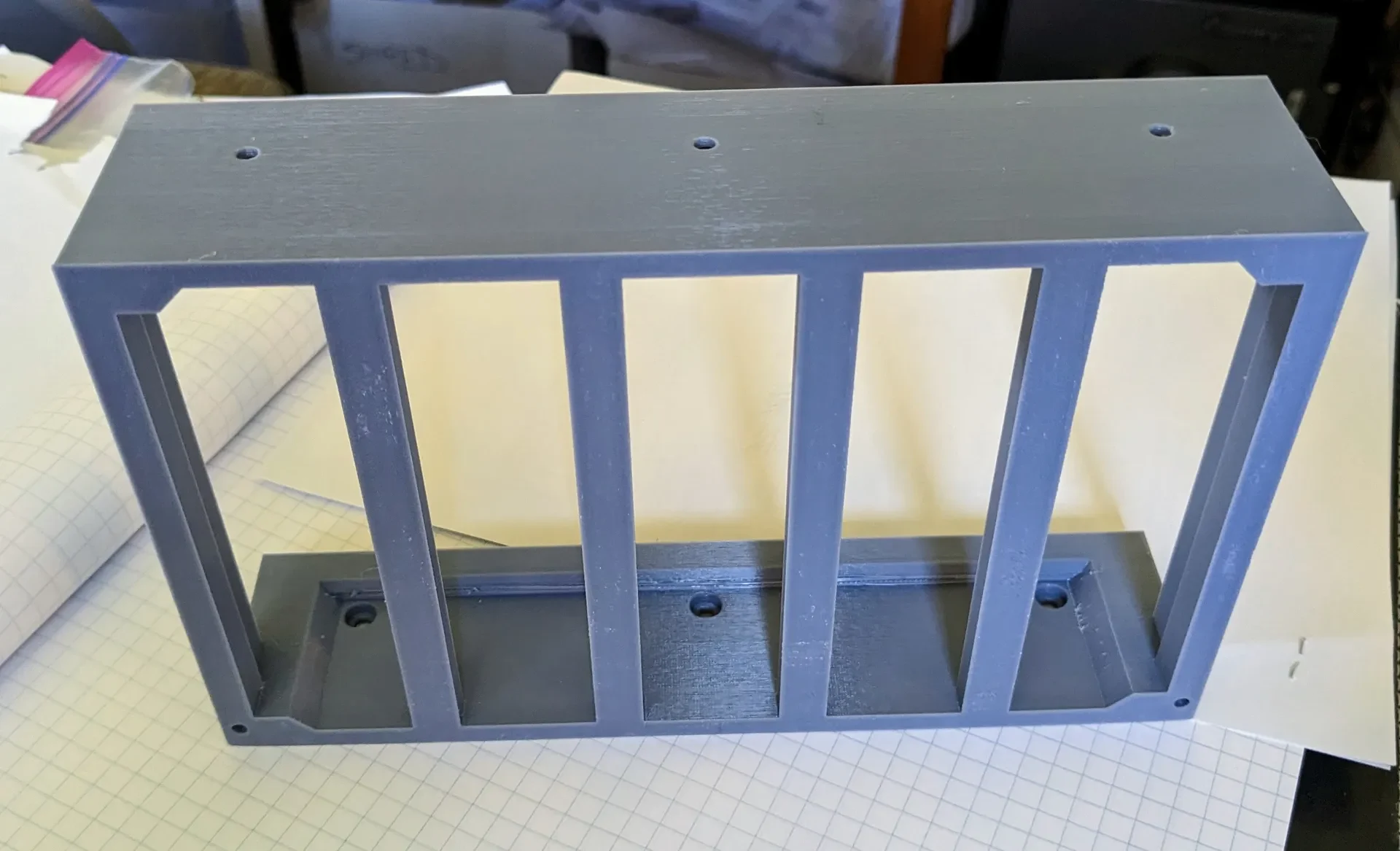

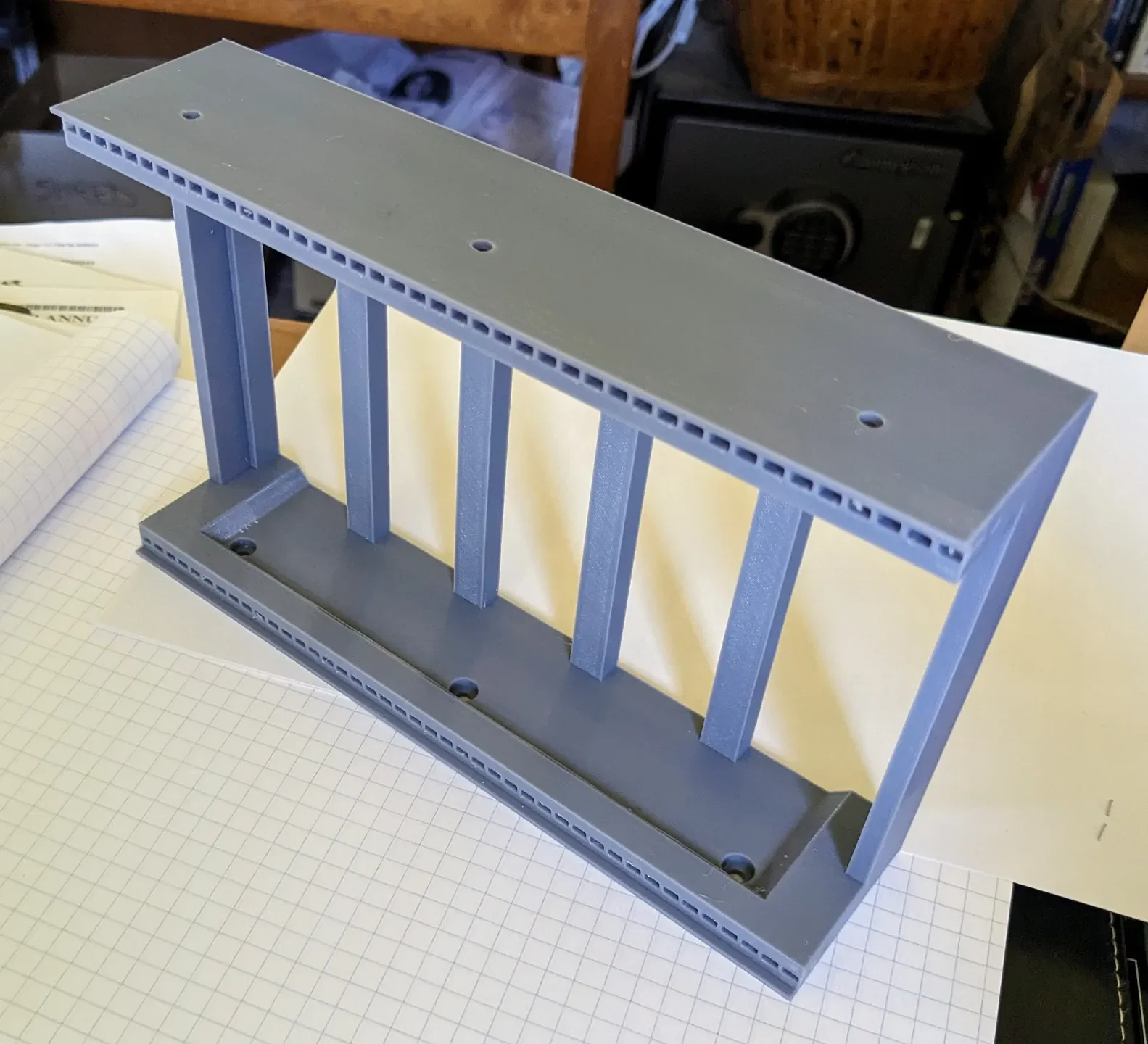

Это корпус Eurorack мощностью 42 л.с. высотой 3U. Конструкция внутренняя. В версии с высокой стороны это может мешать некоторым модулям на левом и правом концах стойки. Также предусмотрена версия с низкими бортами для уменьшения влияния на гл��бину модуля. Но внутренняя структура позволяет объединять блоки в ряд. Юниты также можно штабелировать. «Гайки» направляющих напечатаны на 3D-принтере и оснащены саморезами с болтами М3*. Стойки можно крепить болтами друг к другу или к другому оборудованию или коробкам с помощью болтов М4 или стержней 3,6 мм. Отверстия саморезные.

Глубина модуля посередине: 41 мм.

Глубина модуля по левому и правому краю:

версия с высокой стороной: 26 мм.

Ширина боковой кромки сзади: 5 мм.

Глубина модуля на расстоянии 5 мм от левого и правого края: 38 мм.

версия с низкой стороной: 38 мм.

Габаритные размеры:

высота: 132 мм;

глубина: 51 мм;

ширина: 42 л.с. = 8,4 дюйма = 213 мм.

Примечания по объединению нескольких модулей по горизонтали:

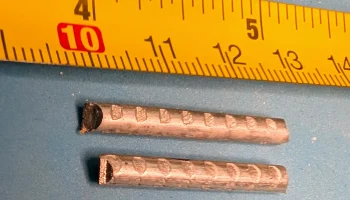

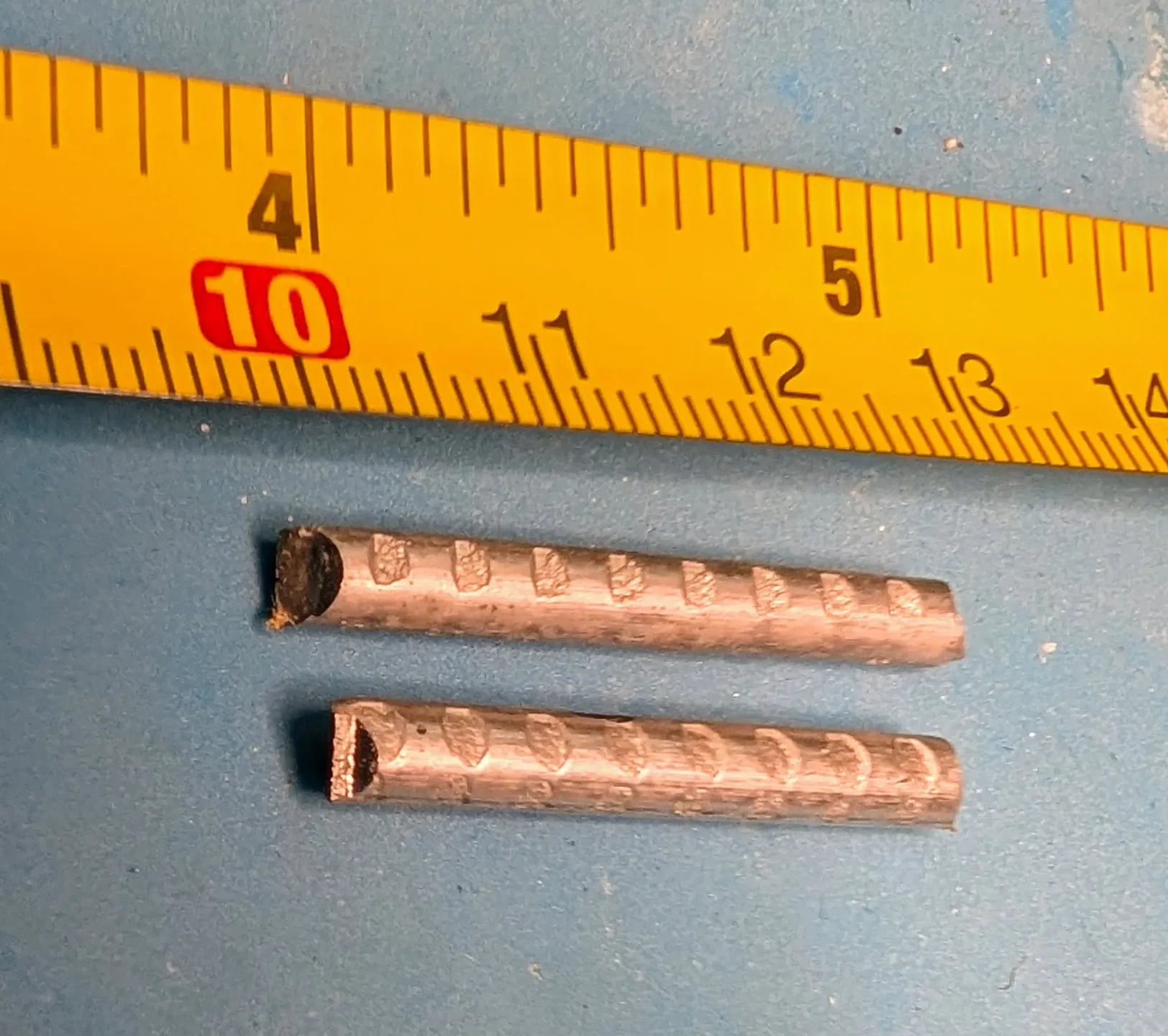

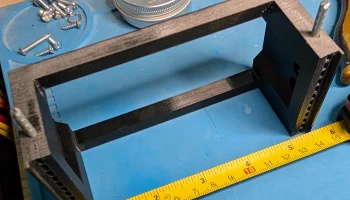

Возьмите 2 металлических стержня без резьбы, которые плотно войдут в отверстия диаметром 3,6 мм на боковой стороне капсулы. Эти стержни должны быть около 27 мм в длину. (см. фото)

Нанесите суперклей (цианакрилат) на край капсулы, где должно быть выполнено соединение.

Вставьте небольшое количество суперклея в отверстия.

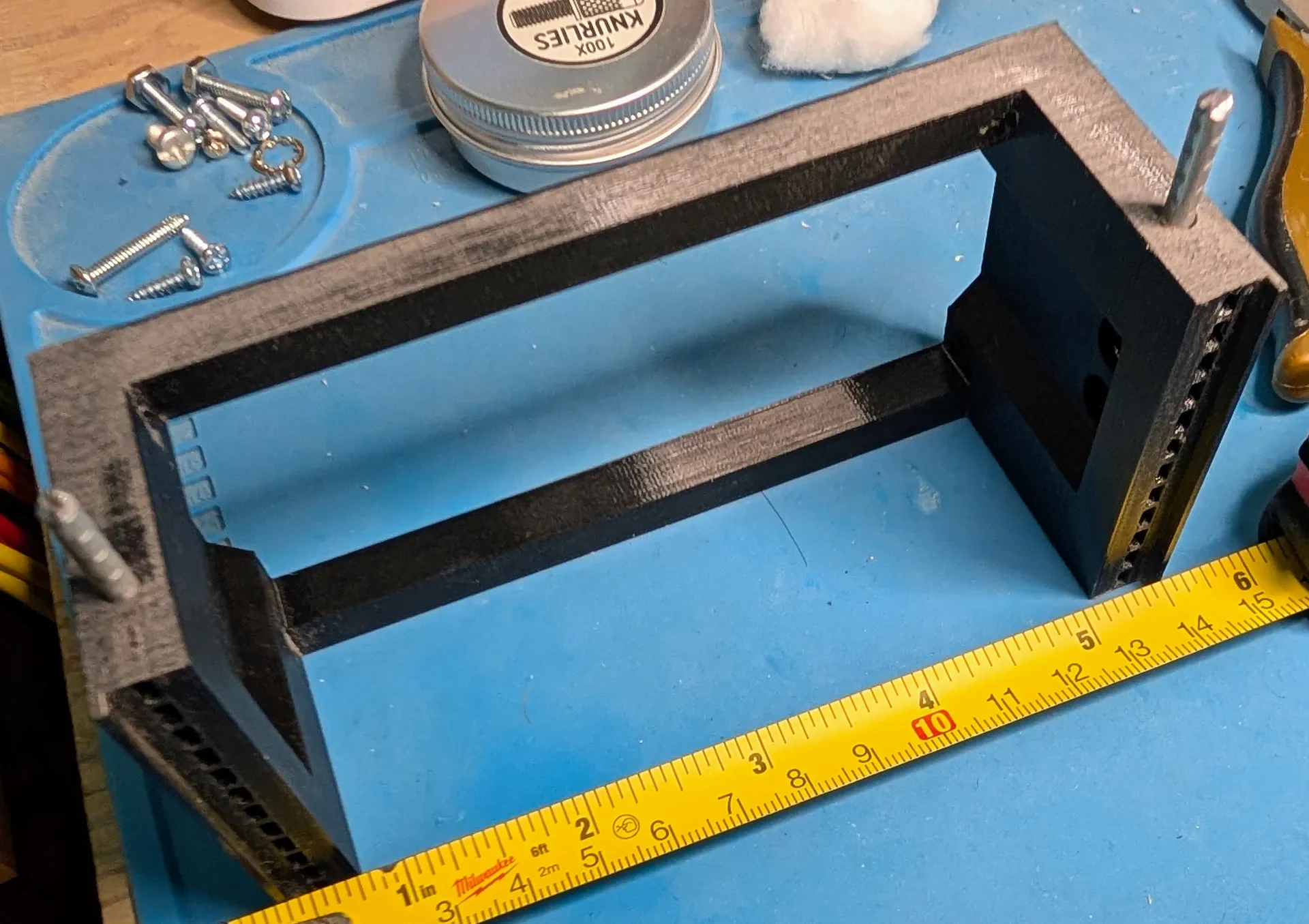

Вставьте металлические стержни без резьбы в два отверстия сбоку одной капсулы. (см. фото) Глухие отверстия имеют глубину 15 мм и диаметр 3,6 мм.

Вставьте суперклей в оба отверстия на приемной капсуле.

Соберите обе капсулы вместе, не оставляя зазоров.

Сожмите стручки вместе и дайте суперклею затвердеть.

Обратите внимание: вертикальную сборку агрегатов можно выполнить с помощью болтов М4 с резьбой соответствующей длины. Убедитесь, что болт не задевает установленные модули. Обратите внимание: болты имеют саморезьбу.

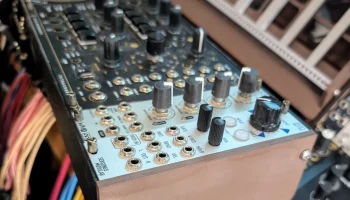

Файл DXF для использования с лазерным резаком можно использовать для создания фанерных щек толщиной 5 мм для поддержки сборки модулей на рабочем ст��ле. (см. фото)

Используемый материал PLA (с заполнением 15 %, слоями толщиной 0,15 мм): 153 г, 51,3 м; Материал PETG также работает.

*Примечание. Если со временем вы обнаружите, что резьба «гайки» направляющей содралась и плохо удерживает болты, можно легко нанести небольшое количество «геля» или «густого» цианоакрилатного клея («суперклей CA») в отверстия с помощью зубочистки. Дайте клею затвердеть, прежде чем снова вставлять болты. Также не перетягивайте винты отверткой. Для крепления рельсовых болтов достаточно затянуть вручную.

Обновлено до версии 15, с уменьшенным выступом направляющей для упрощения печати.

Обновлено до версии 24 с вариантом с низкими бортами для непрерывного расположения яликов.

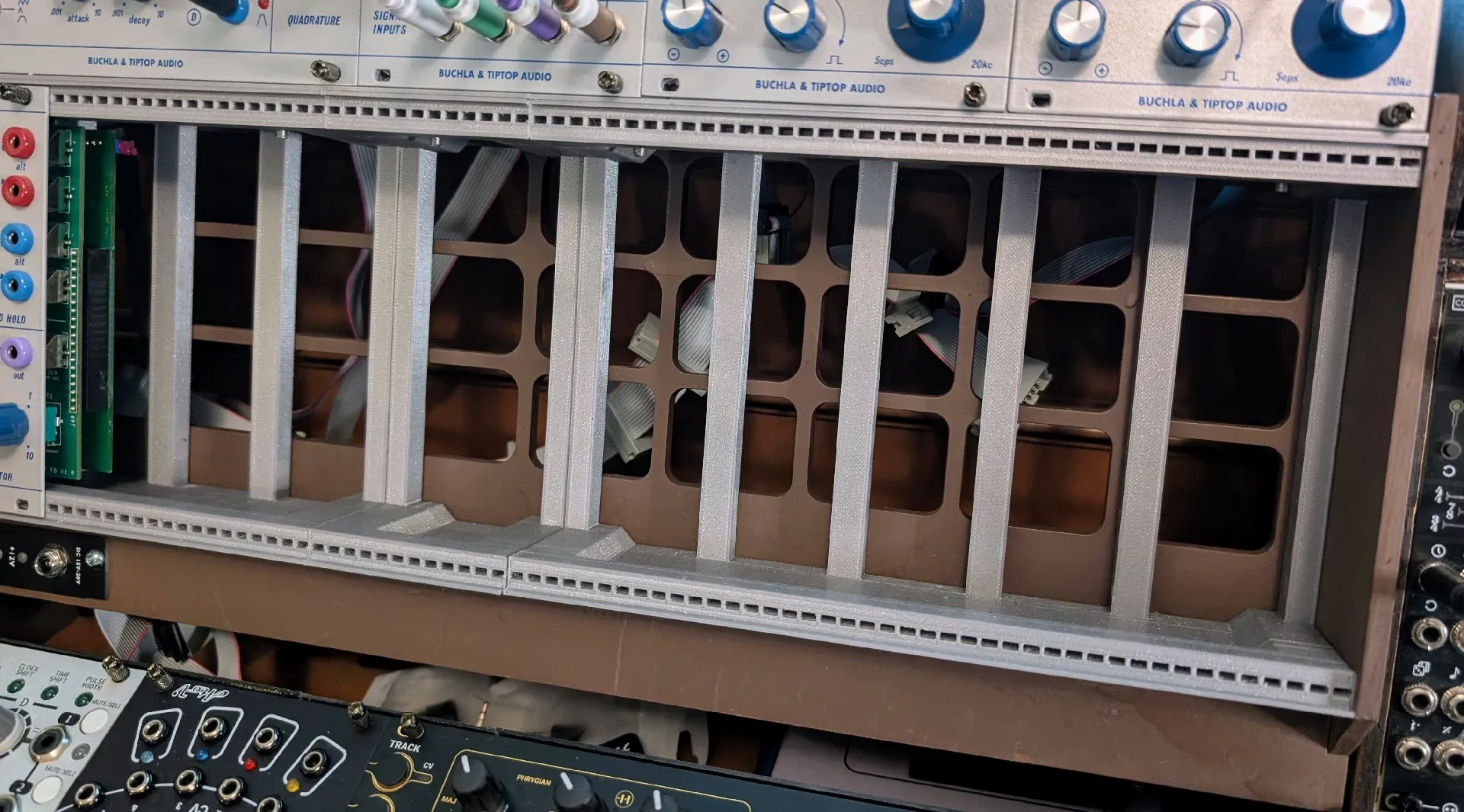

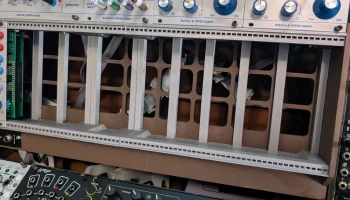

Также доступна дополнительная версия мощностью 12 л.с. Это полезно при объединении нескольких единиц для создания более длинного скифа. (Смотрите фото)

Также доступны модели 42HP и 34HP, напечатанные на 3D-принтере. рельсы
