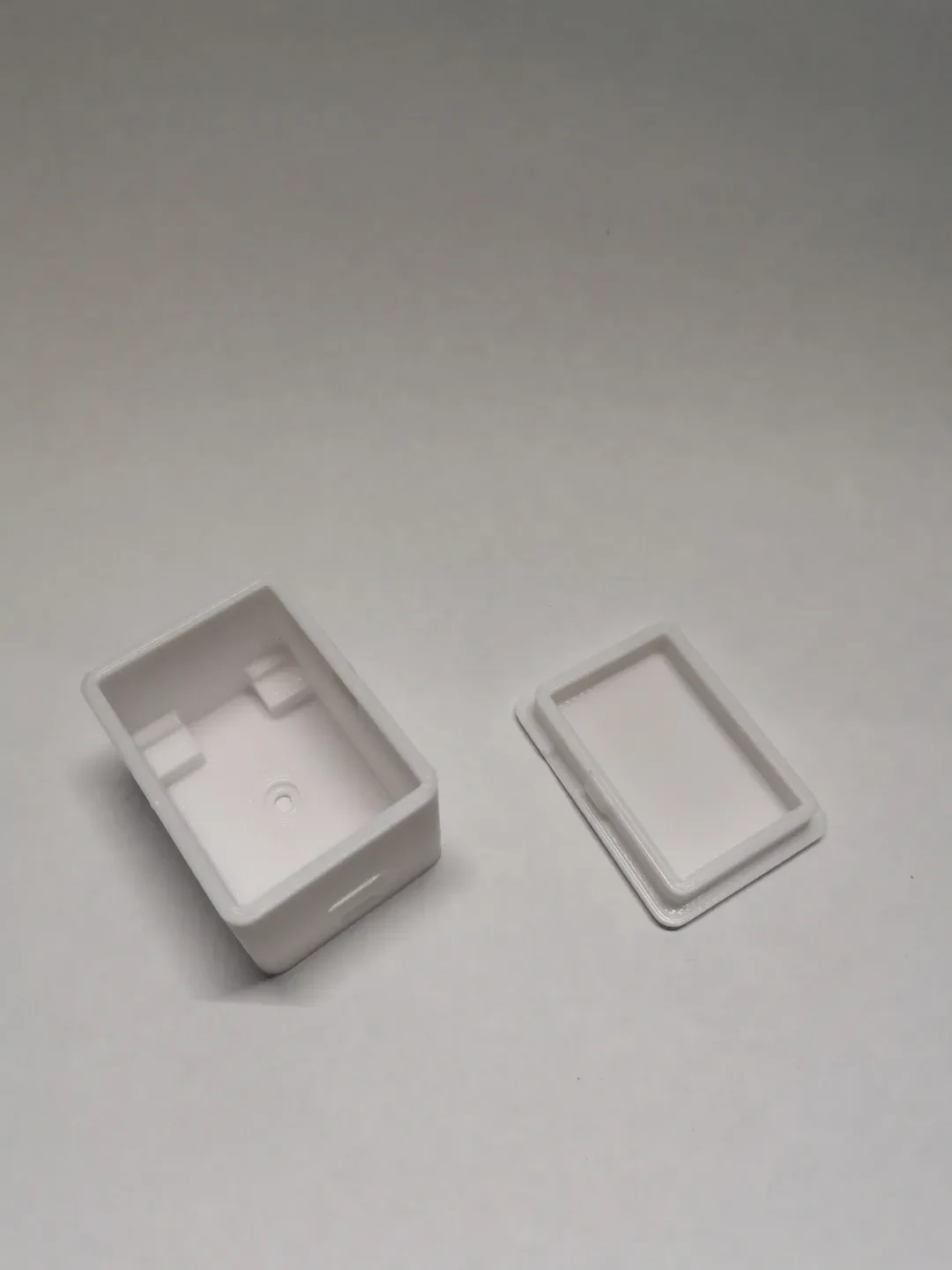

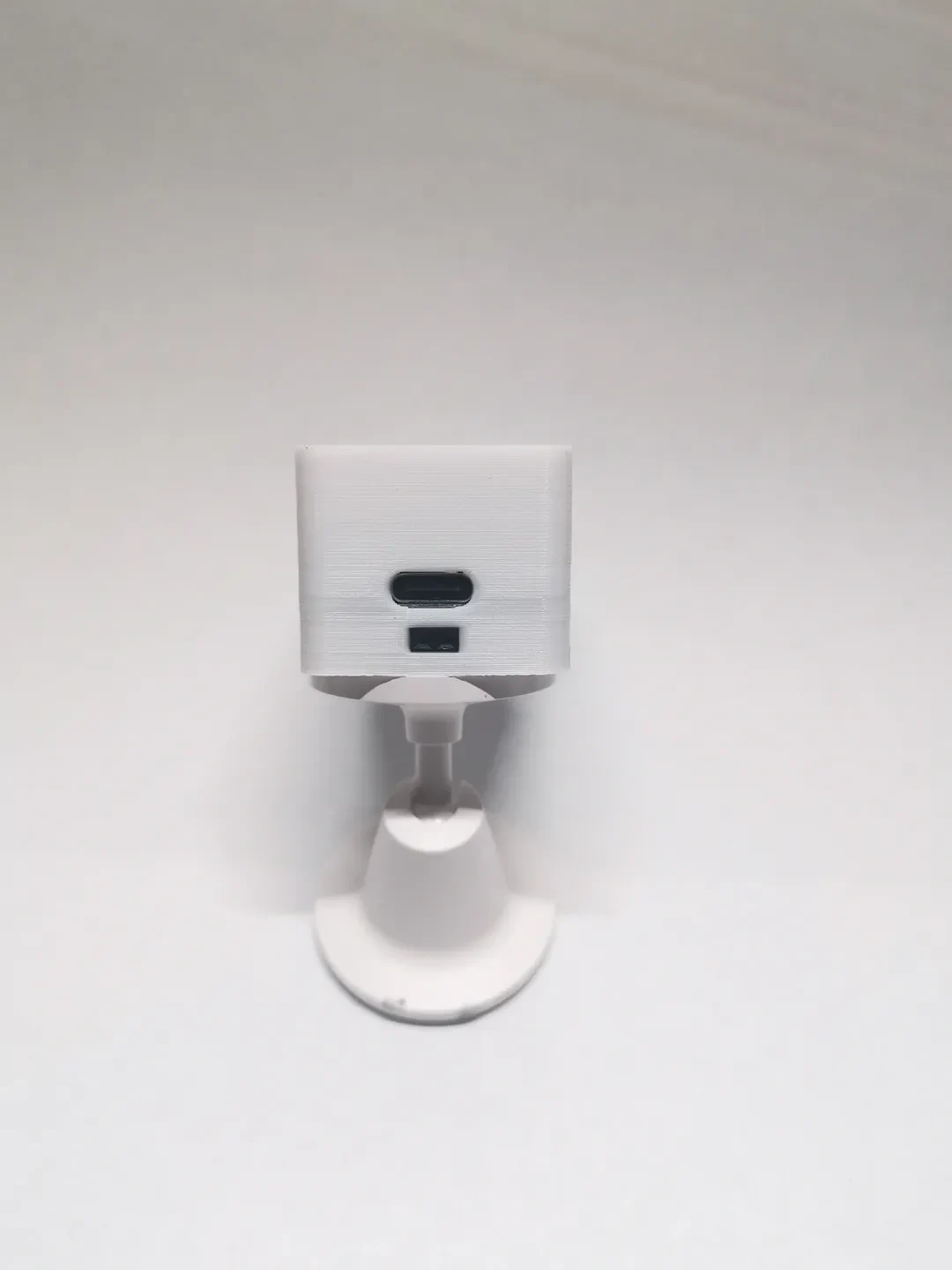

Корпус LD2420 | ESP8266 D1мини | Радарный датчик обнаруж...

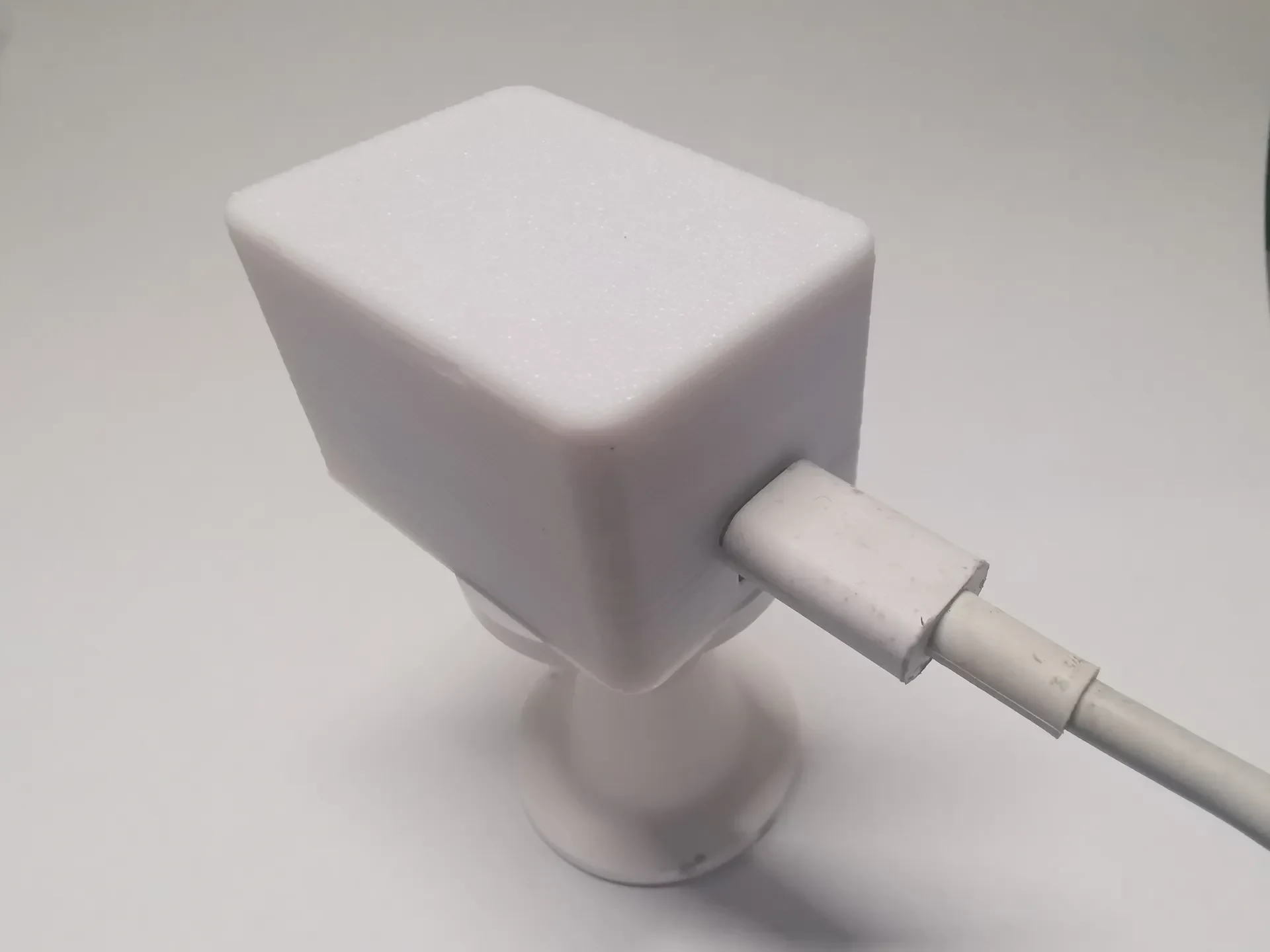

Источник:

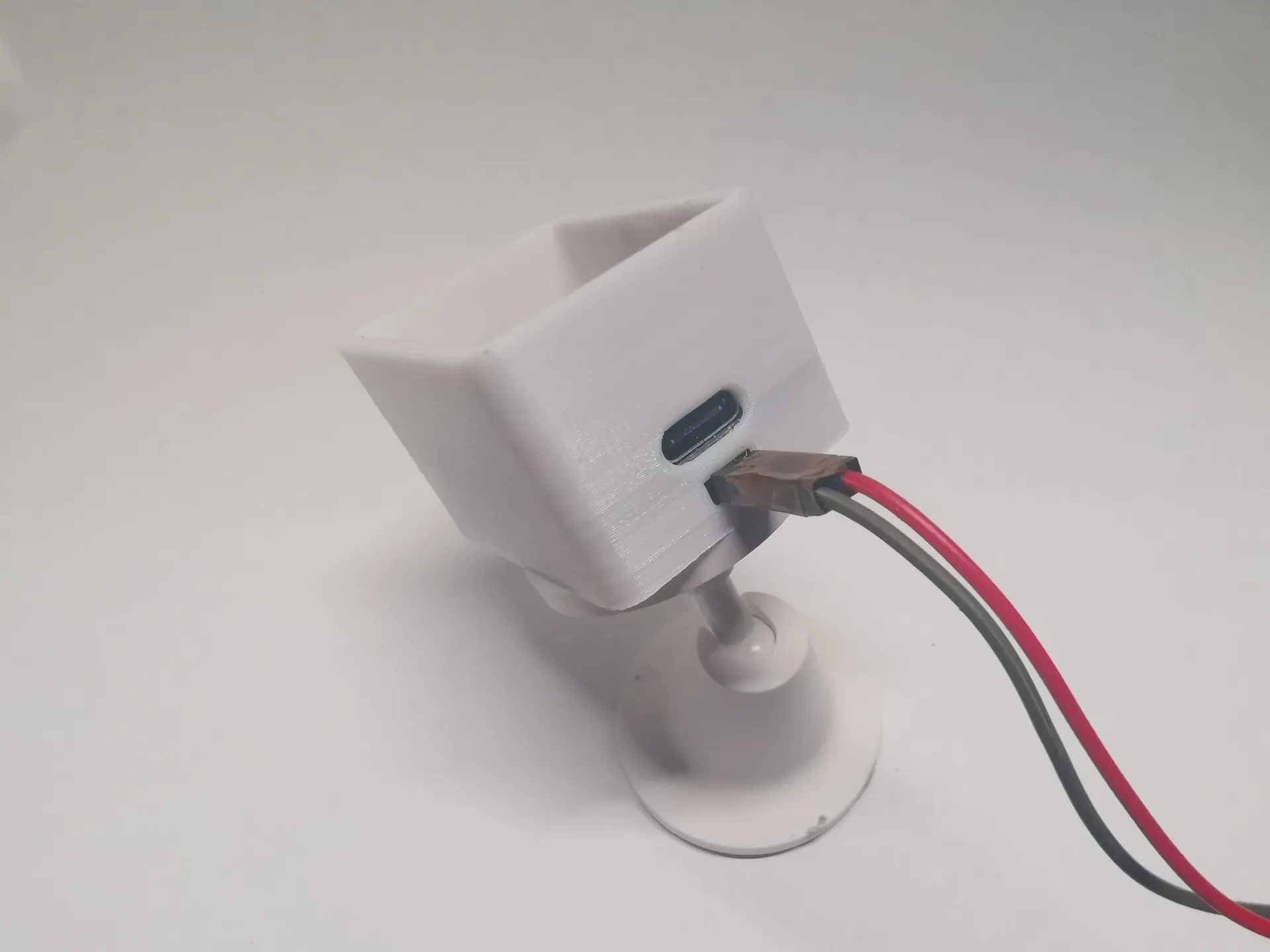

USB-кабель micro-use/typeC или источник питания 5 В DuPont Wire

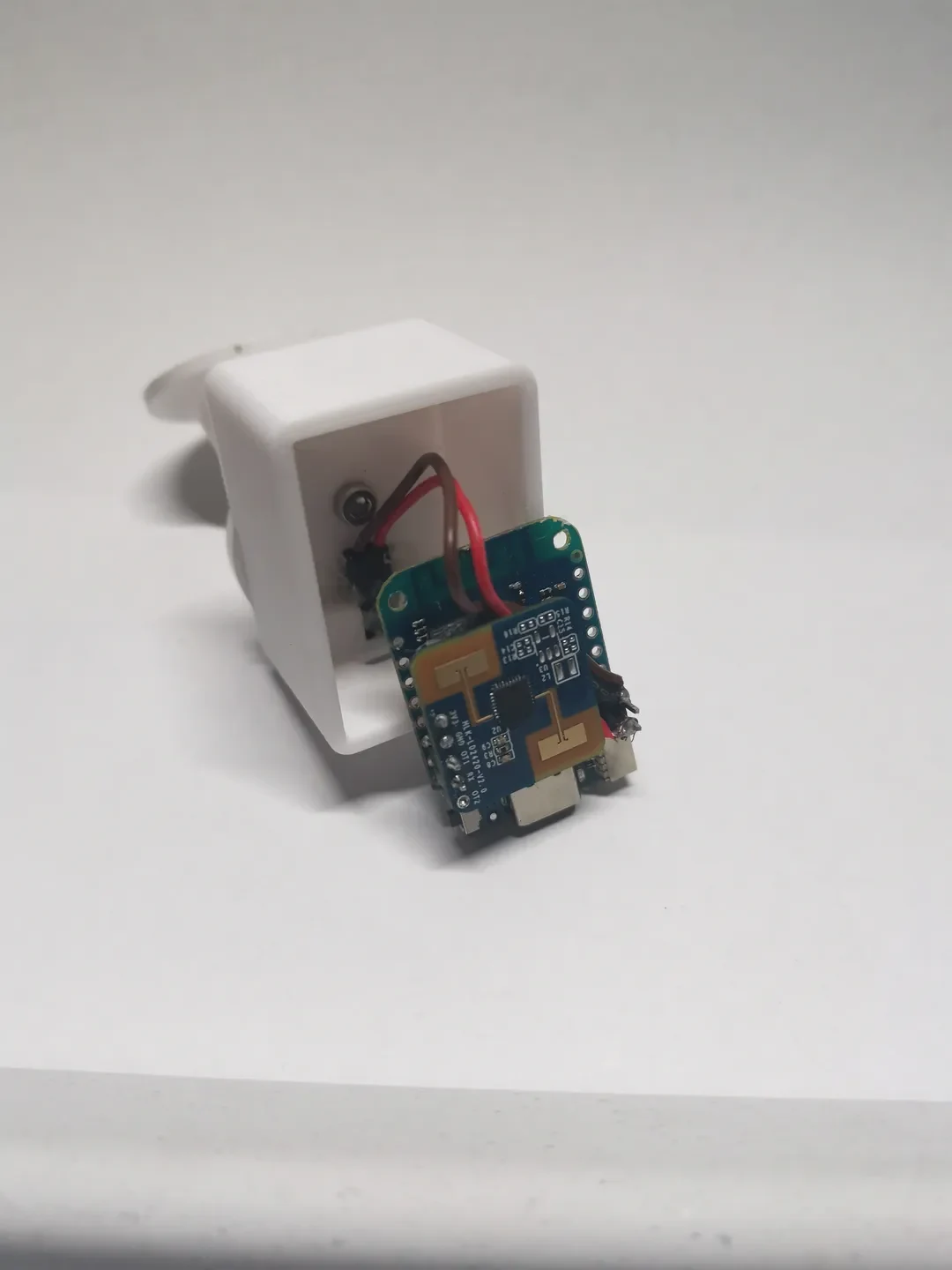

Аппаратное обеспечение:
ESP8266 D1 Мини | Ш: 23,2 мм х В: 34,3 мм
HLK-LD2420 | 20ммX20мм
Дюпон 2,54 х 2шт.
(Необязательно) У меня есть запасная база датчика движения Xiaomi, которая крепится к корпусу винтом M3*8.
Инструменты:
Паяльный инструмент
Горячий клеевой пистолет

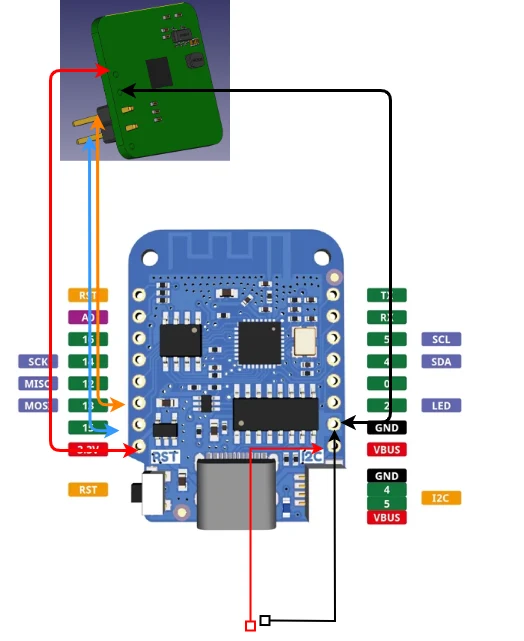

Проводка:
Контакты RX и TX припаяны к GPIO13 и 15, 3,3 В и GND, подключены с помощью провода
