Корпус блока питания AMD BC-250 / BC250 ATX

Введение

Когда я начал работать с BC-250, я напечатал привлекательный и компактный корпус, в который можно было встроить Meanwell LRS-350-12. Однако мои тепловые характеристики были ужасными, а громкий вентилятор среднего колодца постоянно раздражал, громкость почти 50 дБ.

Чтобы улучшить ситуацию, я удалил средний колодец и заменил его старым блоком питания ATX, который у меня стоял, и пробил отверстие в боковой и задней части корпуса для питания BC250 и установил 60-мм вытяжной вентилятор с кожухом.

Базовые результаты для старого корпуса с блоком питания ATX вне корпуса

Штатная термопаста и колодки

Оберон губернатор

Температура окружающей среды в помещении 78F.

Шум вентилятора на холостом ходу 39 дБ.

Температура холостого хода 58c

Фурмарк 1080p:

Температура в стресс-тесте 95С.

Термическое дросселирование на расстоянии 2-3 м.

Максимальный шум вентилятора 44 дБ

Это было «пригодно», пока я заботился о более требовательных играх. Однако это выглядело очень запутанно с кабелями повсюду от блока питания ATX, и я решил, что могу сделать лучше. Я поискал корпус, совместимый с блоком питания ATX. Хотя некоторые из них были, все они, казалось, жертвовали потоком воздуха ради компактного дизайна, что, как мне казалось, противоречило моим целям.

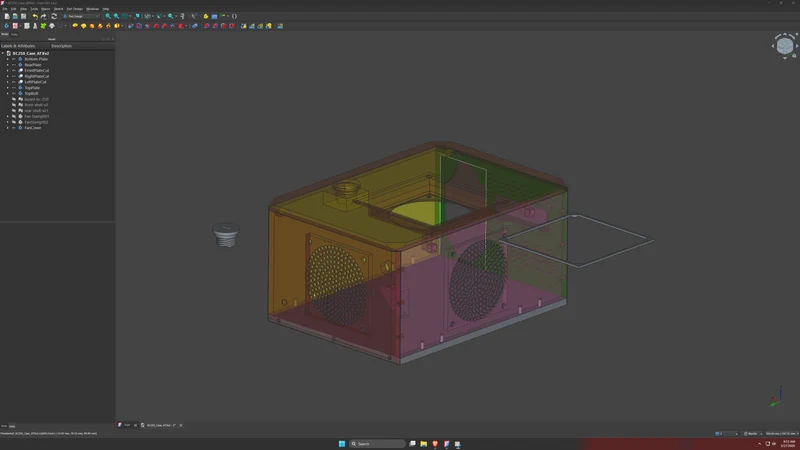

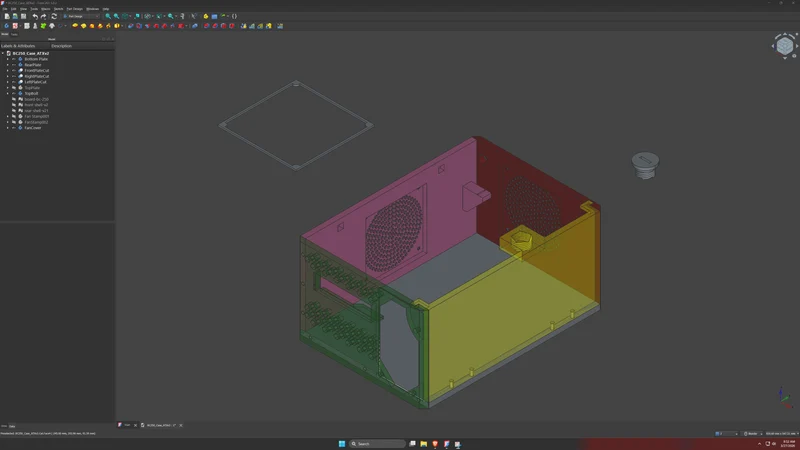

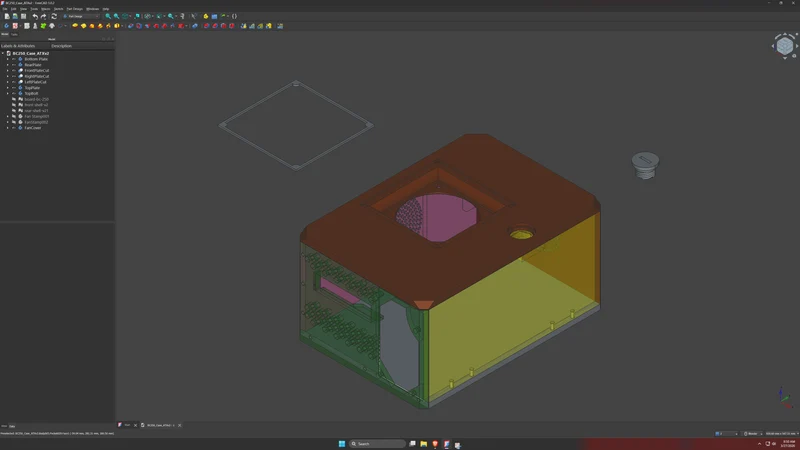

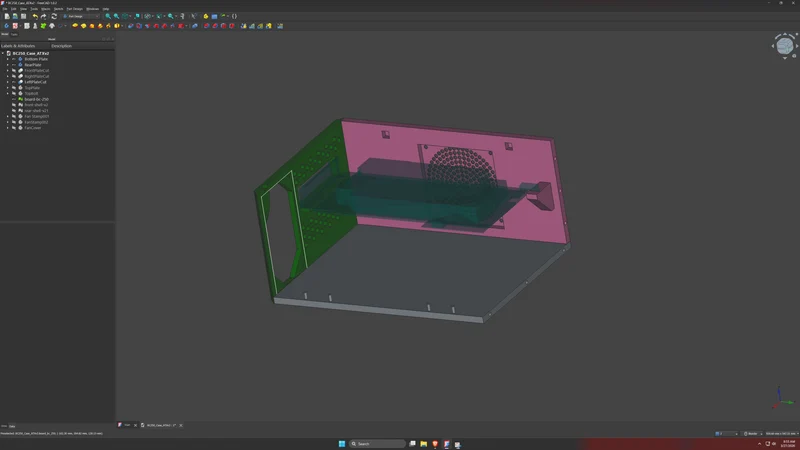

Поэтому я решил, что мне придется сделать его самому. Я скачал FreeCAD и начал учиться. На этом этапе я хотел бы выразить огромную благодарность MangoJelly, я бы никогда не сделал этого без ваших замечательных руководств (https://www.youtube.com/@MangoJellySolutions). Также большое спасибо https://www.printables.com/@torassk_228791 за предоставление точной модели BC-250, которая оказалась чрезвычайно полезной для виртуальной примерки.

Итак, я представляю свой первый проект FreeCAD и свой первый вклад на рынок 3D-печати.

BHN BC-250 ATX

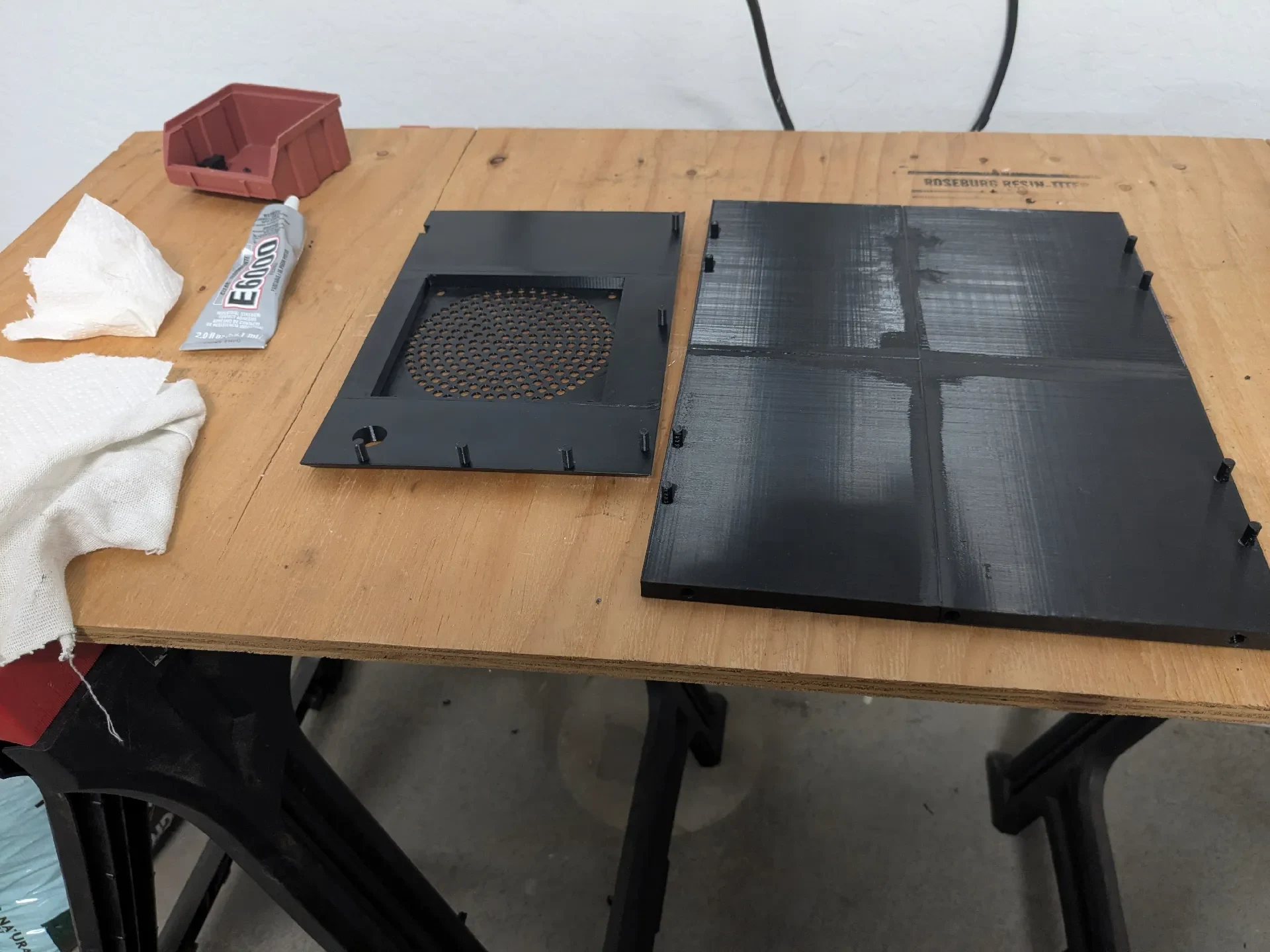

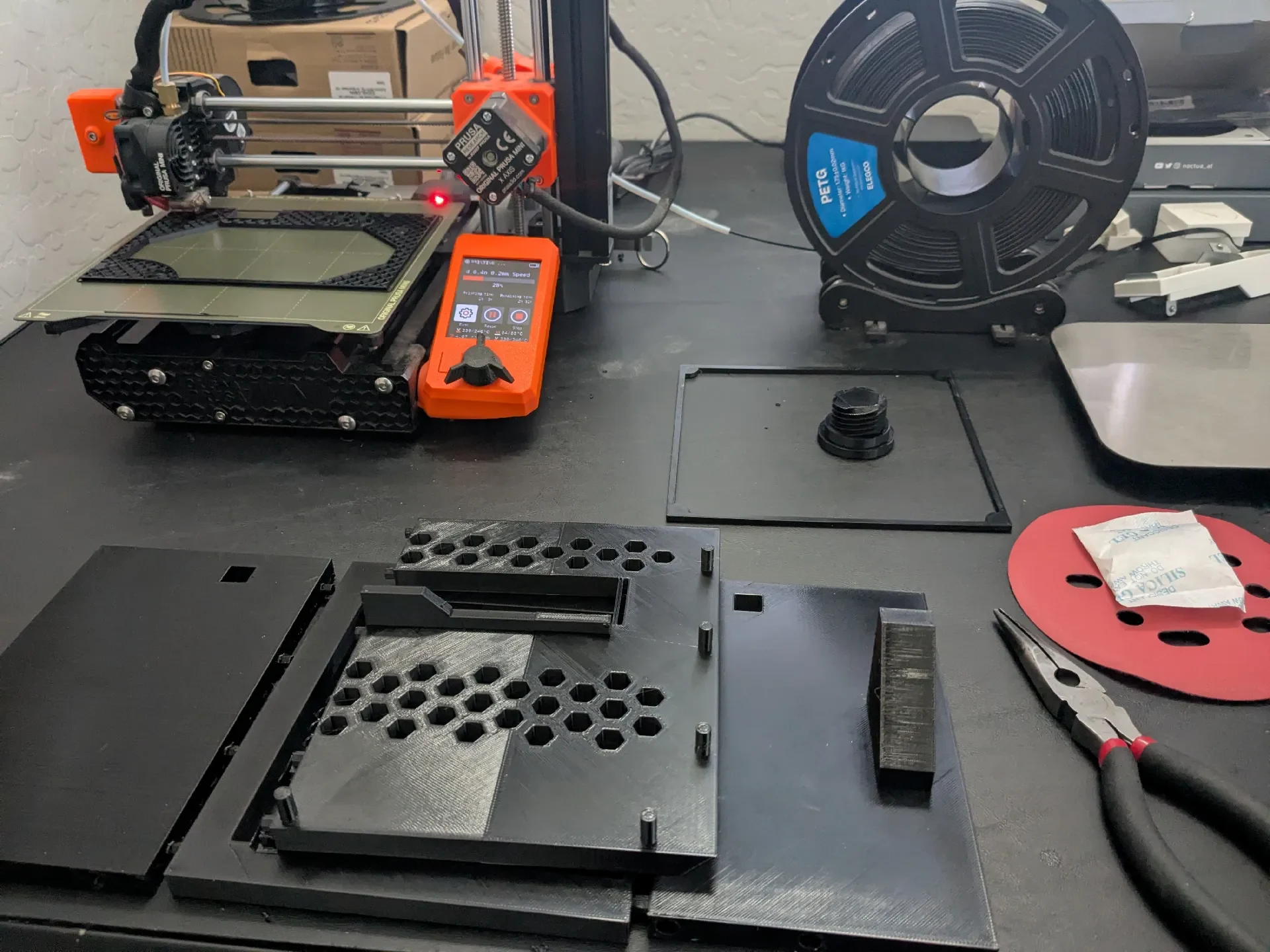

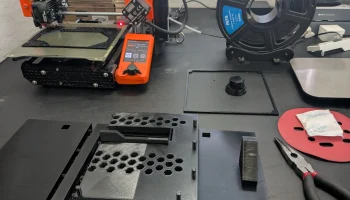

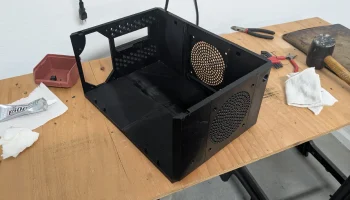

Он большой, квадратный, на его печать уходит почти неделя, и местный магазин 3D-печати предложил мне 360 долларов за его печать. Я посмеялся над предложением и вместе с функцией резки prusaslicer, большим количеством E6000 и некоторым терпением напечатал это полностью на одном принтере Prusa Mini+ с 2 кг PETG и заполнением 15%.

Для тех, кто пойдет по моему пути и разрежет его, я предлагаю использовать инструмент для резки шириной и глубиной 5 мм с допуском 0,5 мм.

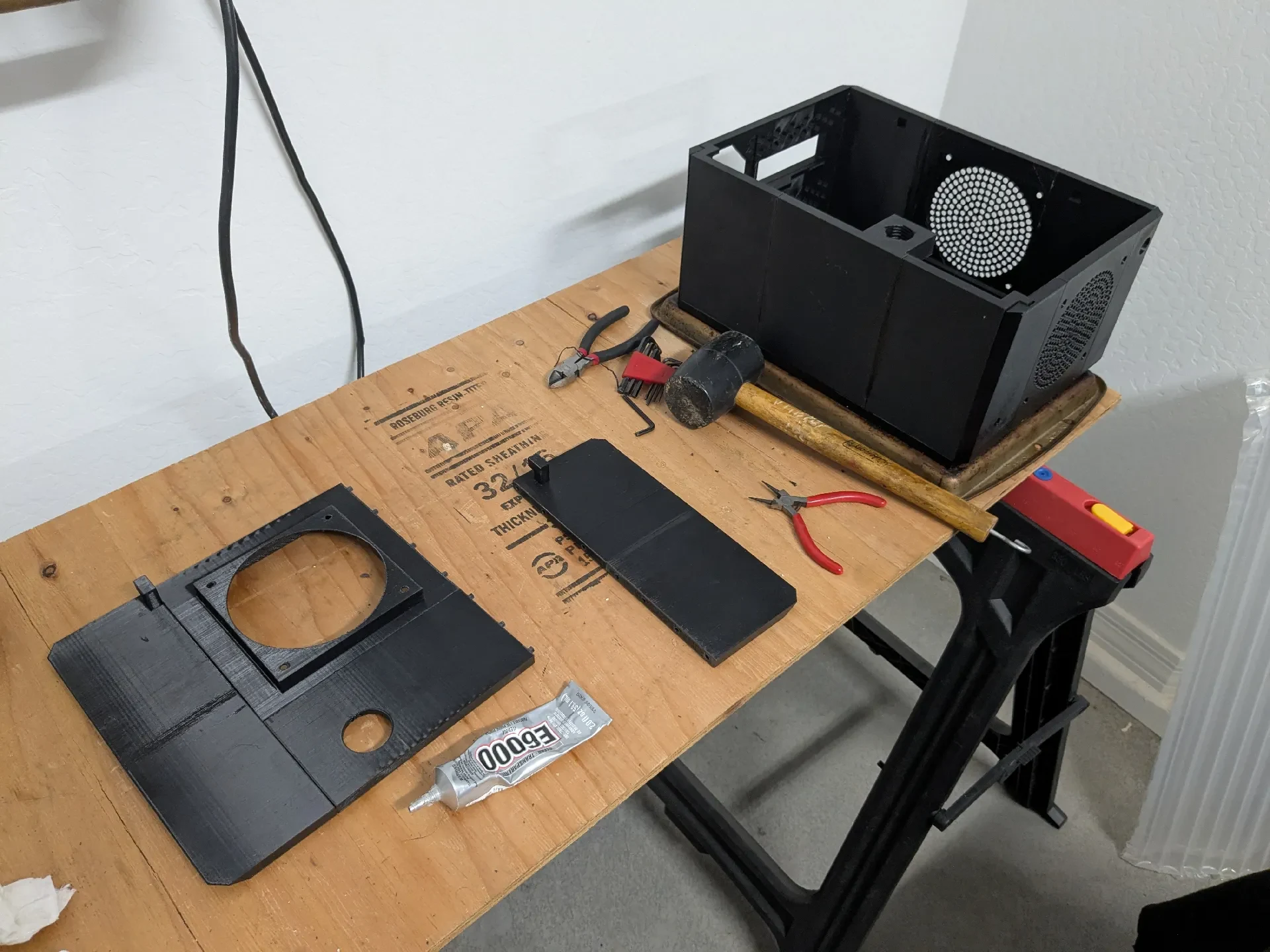

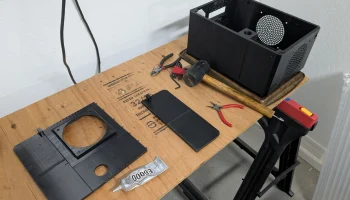

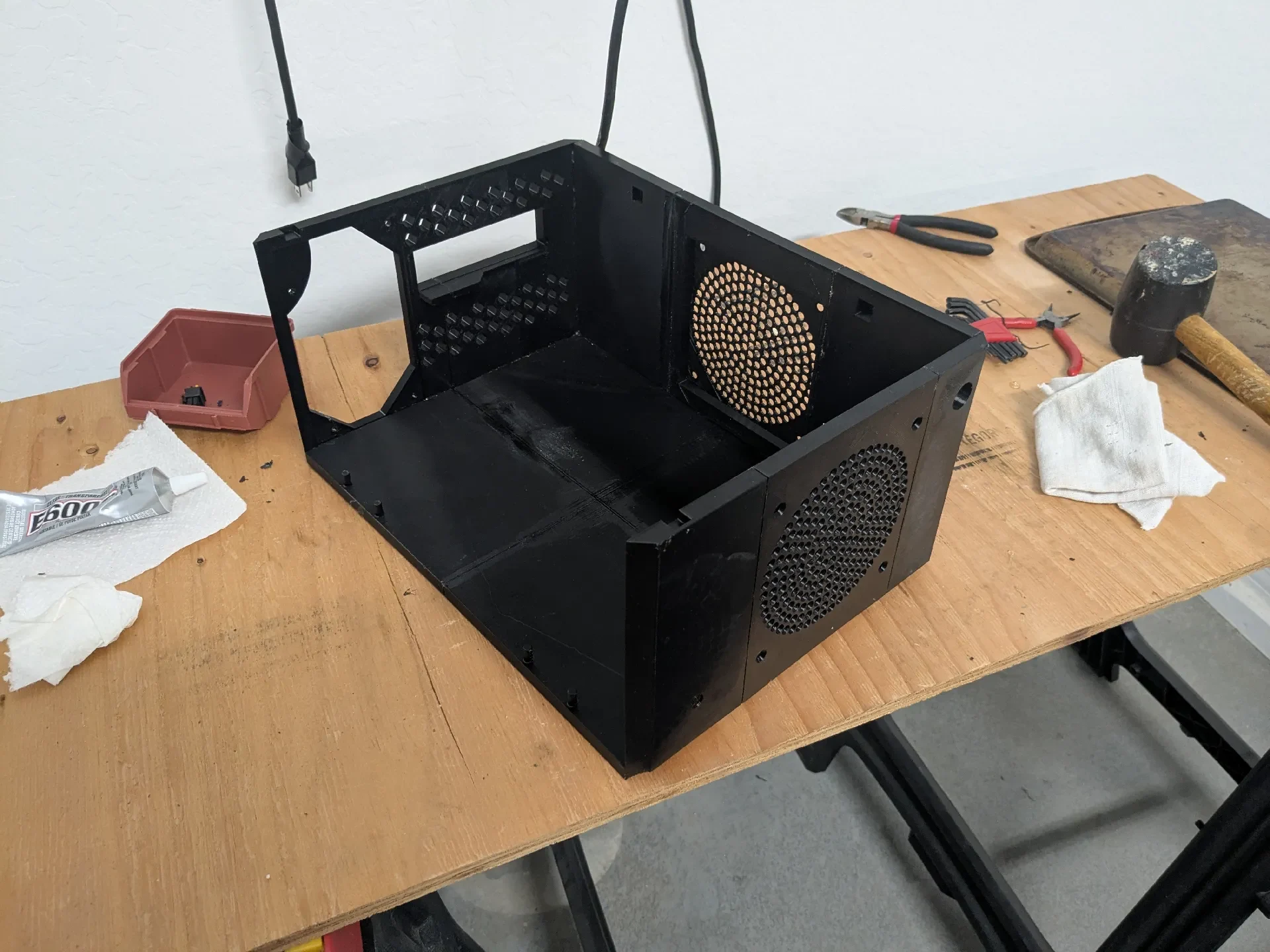

Примечание. Нижнюю, заднюю, переднюю и левую пластины необходимо склеить вместе. Правую пластину (с отверстием для верхнего болта) не следует приклеивать к основному корпусу.

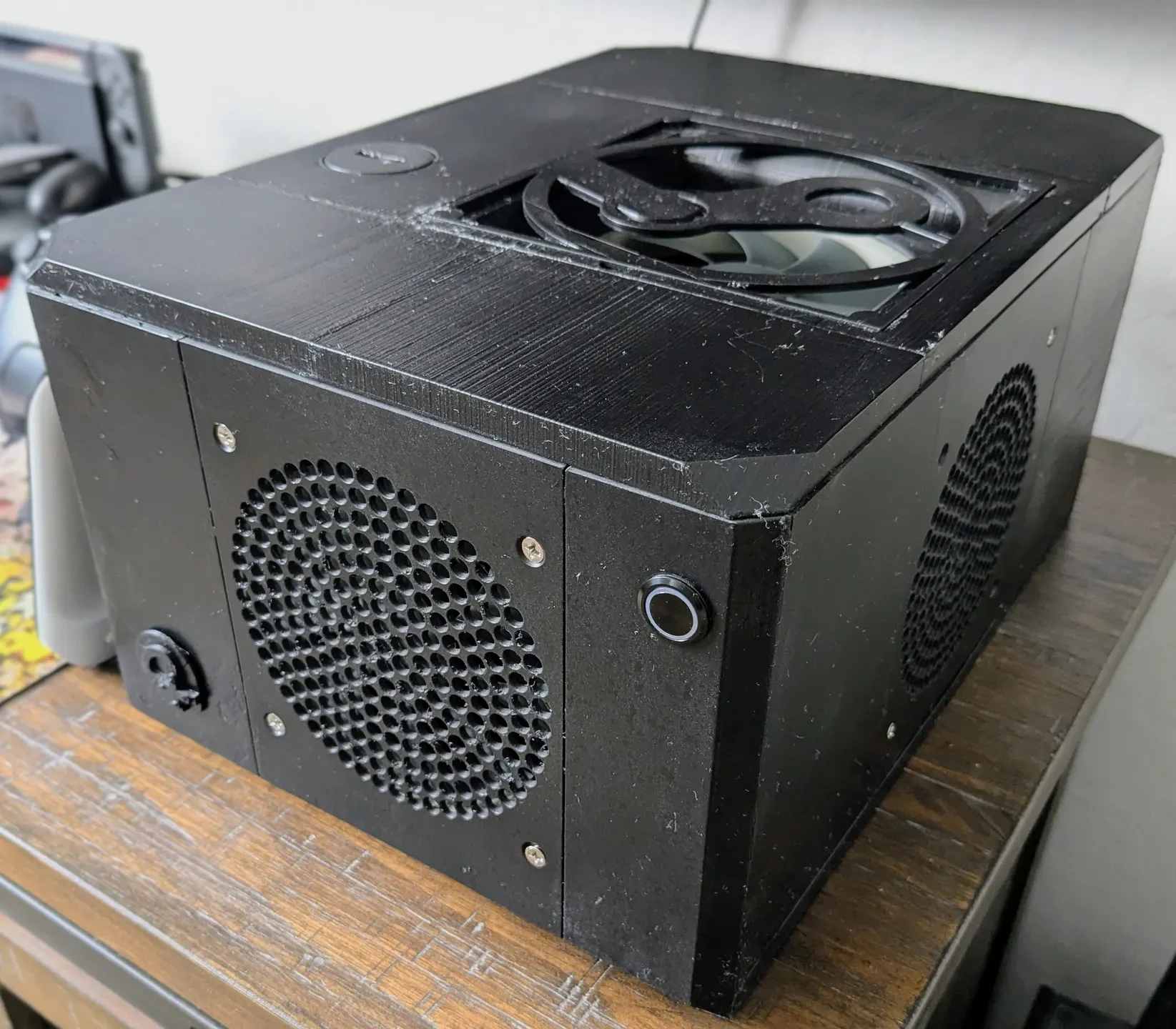

Особенности

Создан на основе блока питания ATX с достаточным пространством для размещения входящих в комплект шнуров.

Используйте стандартную пластину ввода-вывода и задний металлический воротник для установки BC-250.

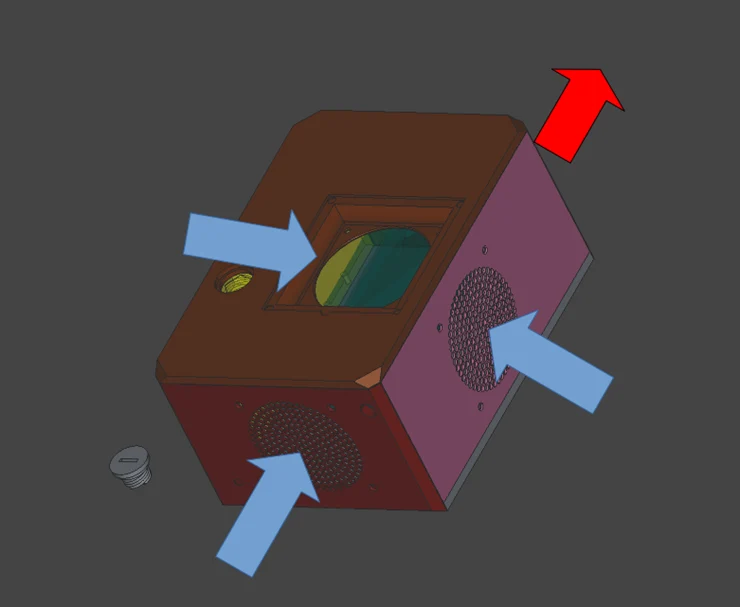

3 120-мм вентилятора холодного всасывания спереди, сверху и сбоку для создания воздушного потока положительного давления, который движется по длине обеих сторон BC-250 и выходит через задние вентиляционные отверстия и вытяжной вентилятор блока питания.

Все вентиляторы питаются и управляются через разъем вентилятора ЦП BC-250 с помощью трехстороннего разъемного кабеля.

На передней панели имеется отверстие диаметром 16 мм для установки переключателя мгновенного действия, модель на фото https://a.co/d/05p05Q4u.

В моем примере перемычен кабель PSU MOBO, перемычка питания на плате установлена в положение «нет автозапуска», а переключатель момента припаян к кнопке питания на плате, чтобы дублировать нажатие кнопки. Когда блок питания включен, вентилятор блока питания будет работать, а передняя кнопка загорится. Одно нажатие передней кнопки включит BC-250 и его вентиляторы. Нажатие кнопки также может вывести BC-250 из спящего режима, при длительном нажатии для принудительного выключения. Блок питания всегда будет включен, если его не отключить вручную.

На передней панели имеется круглое углубление для магнита размером 8x1 мм для крепления персонализированных наклеек.

На верхней пластине также имеется выемка с круглыми магнитными выемками размером 8x1 мм для кронштейна крышки вентилятора.

Кронштейн вентилятора сделан своими руками, и вы можете наполнить его собственным дизайном или приклеить к сетке и т. д. Я также включил образец кронштейна с логотипом Steam.

Передняя декоративная фишка должна быть около 30-50 мм и иметь выемку 1x8 мм для магнита. Я включил образец чипа с логотипом Bazzite.

Результаты испытаний BHN BC-250

Штатная термопаста и колодки

Оберон губернатор

Температура окружающей среды в помещении 80F.

Шум вентилятора на холостом ходу 34,5 дБ.

Температура холостого хода 54,4c
