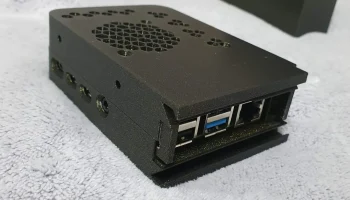

Корпус Tower RPi4 (скрывает ВСЕ кабели) + дополнительная...

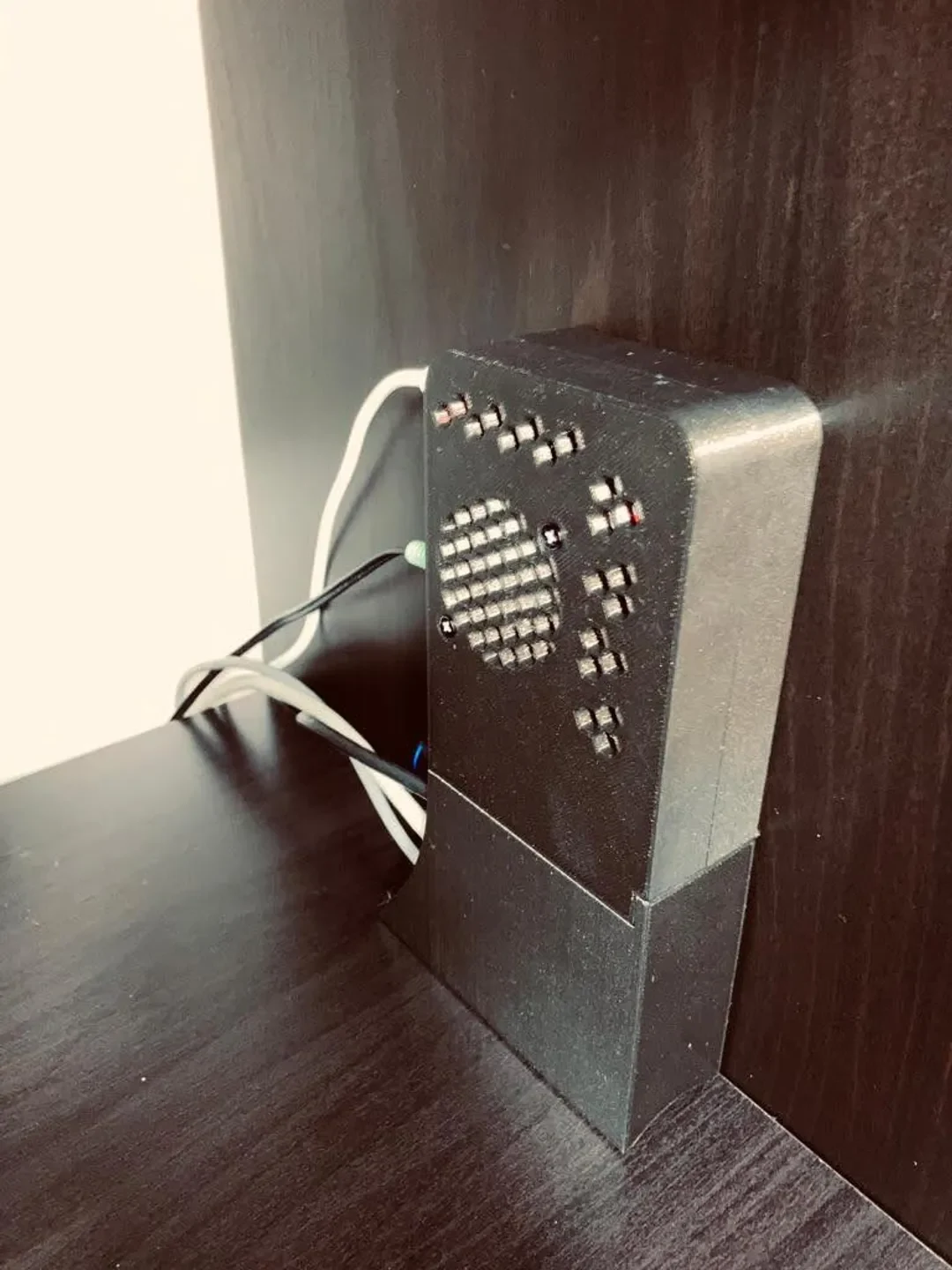

У меня есть сервер домашнего помощника, сделанный на основе RPi4, и все кабели были довольно запутанными. Итак, вот уникальный случай, который в каком-то смысле скрывает, что все идет с обратной стороны.

В корпусе имеется немного места для использования контактов разъема — размещения специальной печатной платы или разъема для вентилятора.

Зазоры на крючках не менее 0,15 мм, на некоторых шагах больше (после оптимизации)

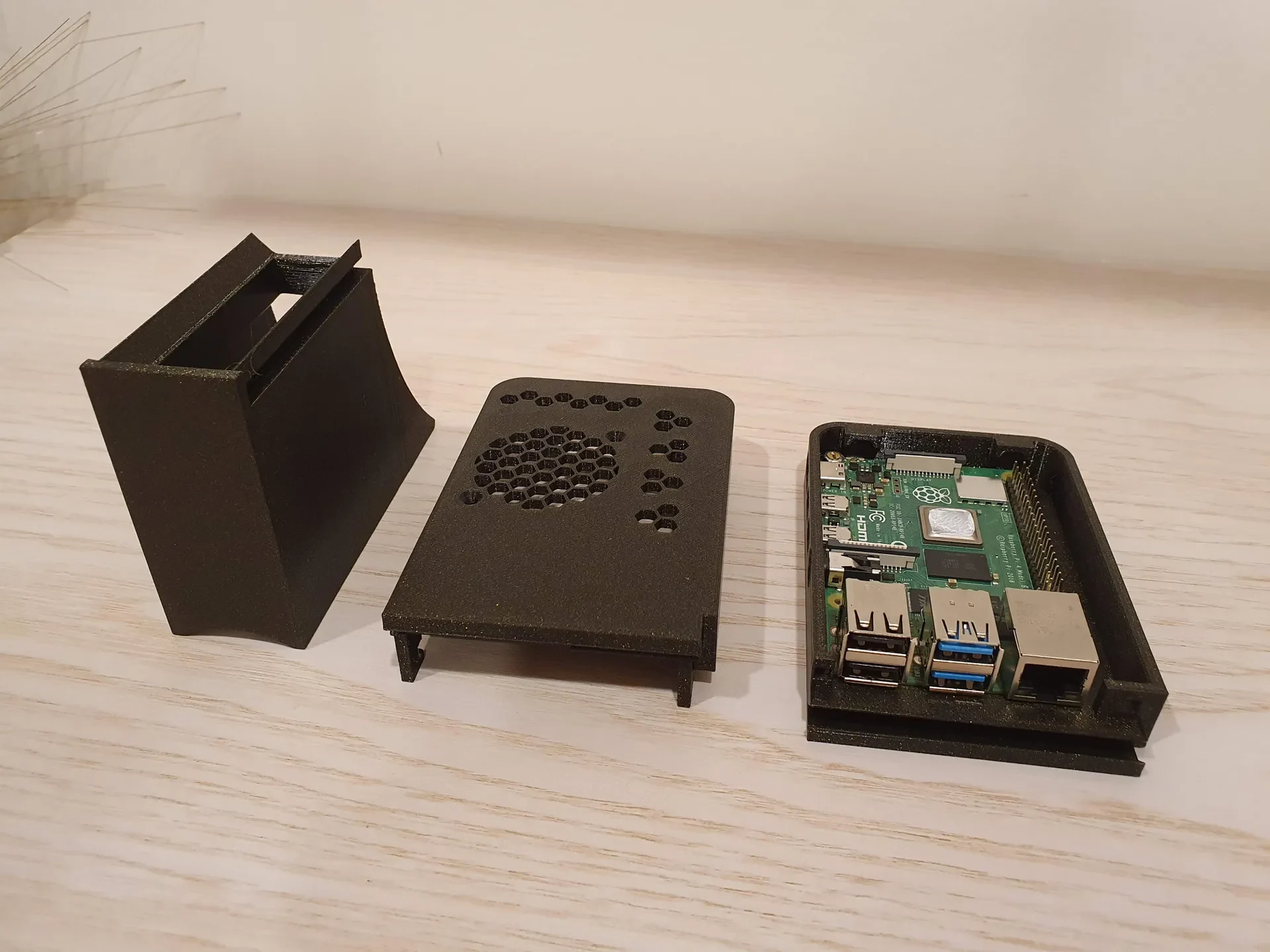

3-частная печать

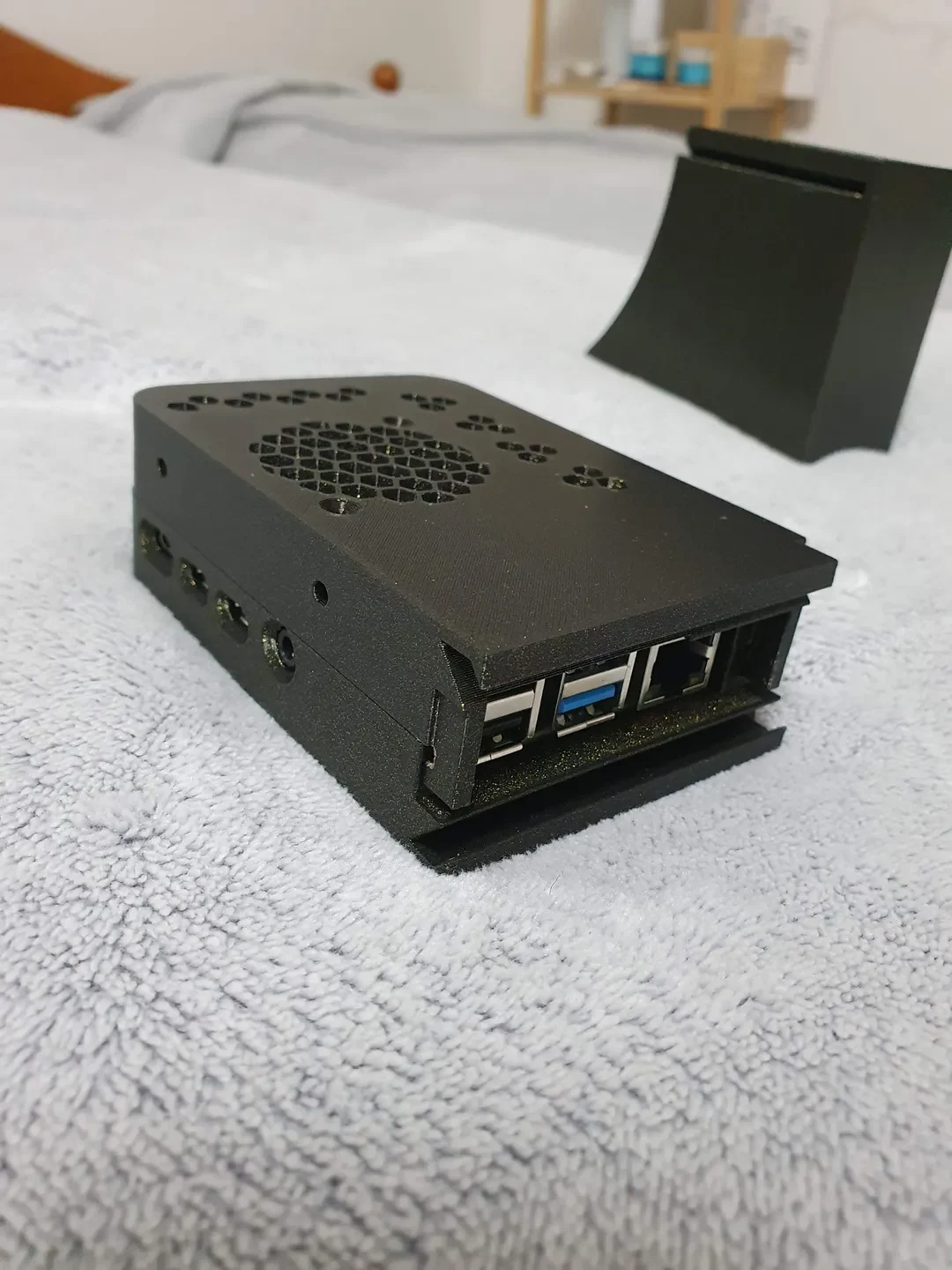

СТОРОНА ПЕЧАТНОЙ ПЛАТЫ
содержит отверстия RPi, прикрепленные к RPi4 (2,7 мм). Винты 3-7 мм подойдут. Если у вас длиннее, наденьте сверху шайбу или гайку. См. варианты отверстий в корпусе для
1,5 мм (для маленького шурупа)
1,7мм (под болт М2)
2,3мм (под болт М2,5)
ФАН-СТОРОНА
для вентилятора диаметром 40 мм (отверстия для крепления 32 x 32 мм). Изготовлен под болт М3.

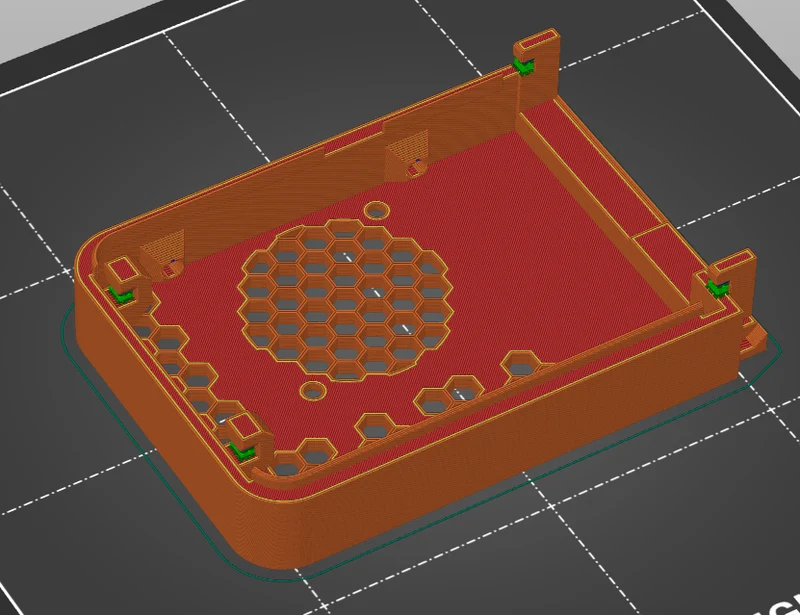

Имеет 4 крючка, для которых требуются крошечные опоры. В PrusaSlicer 2.4 я использовал новые плотные опоры с функцией умной заливки «рисование на опоре».
Отсоедините опоры, и вы будете готовы к работе.

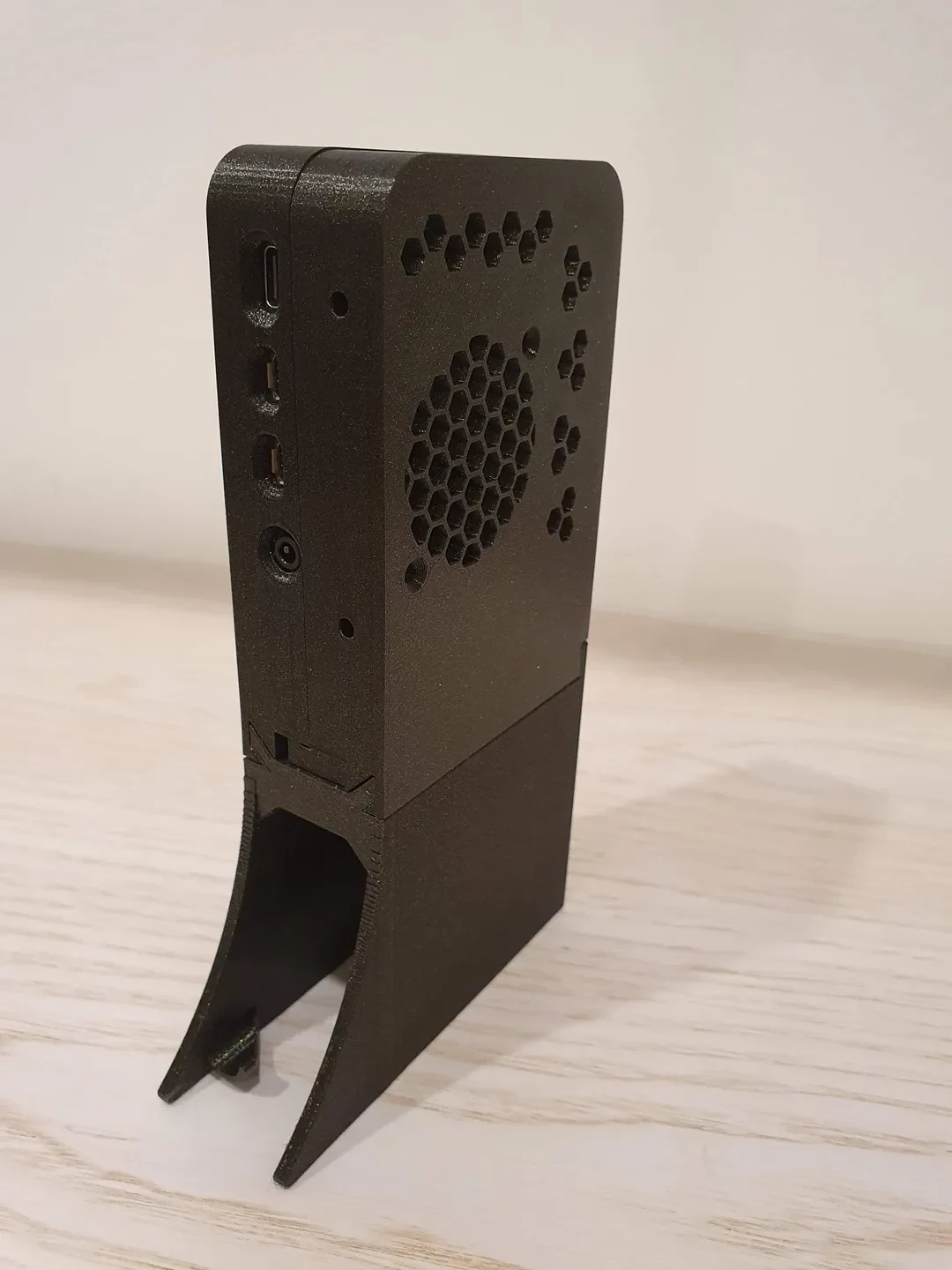

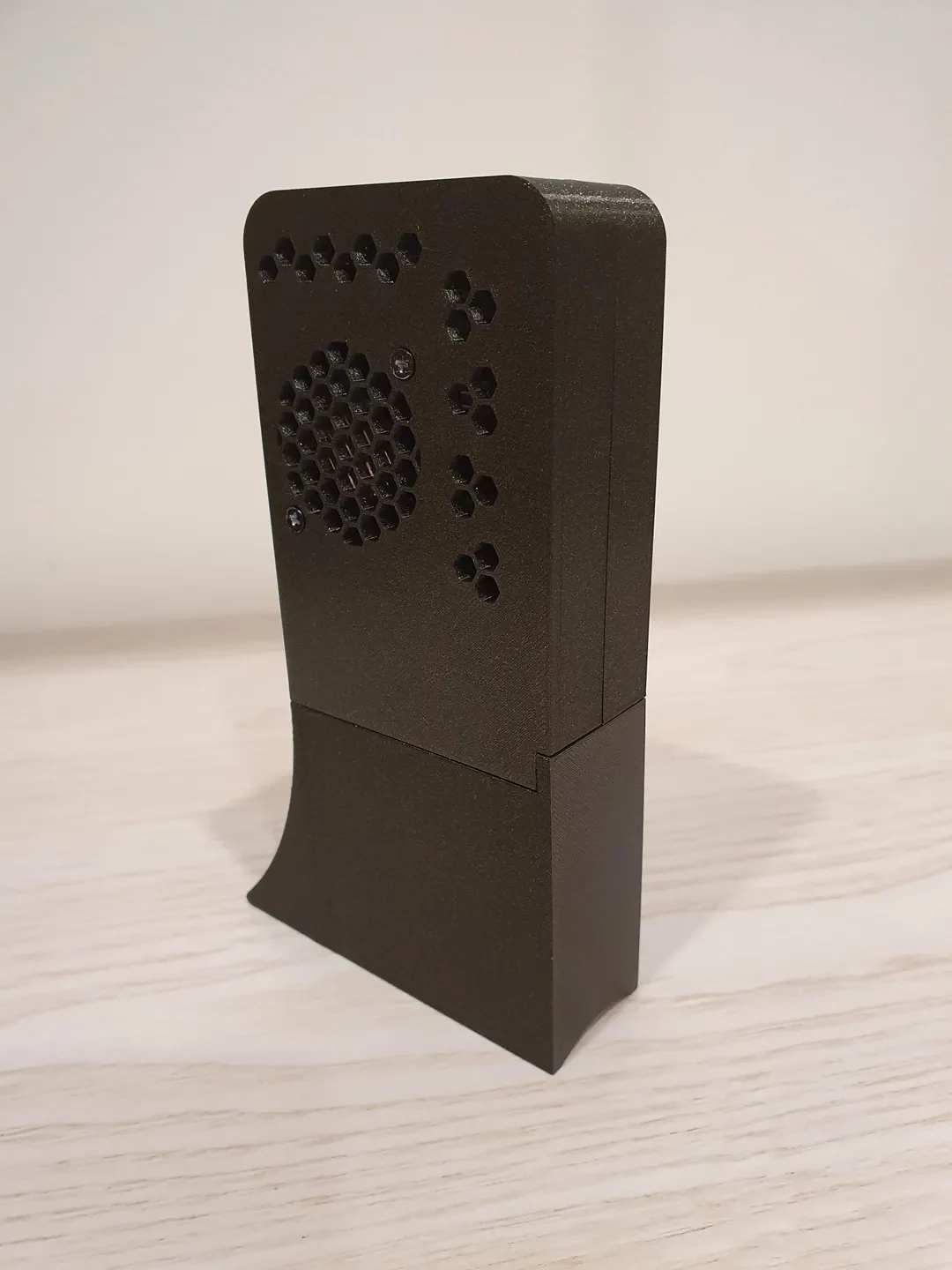

СТЕНД-СЛАЙДЕР

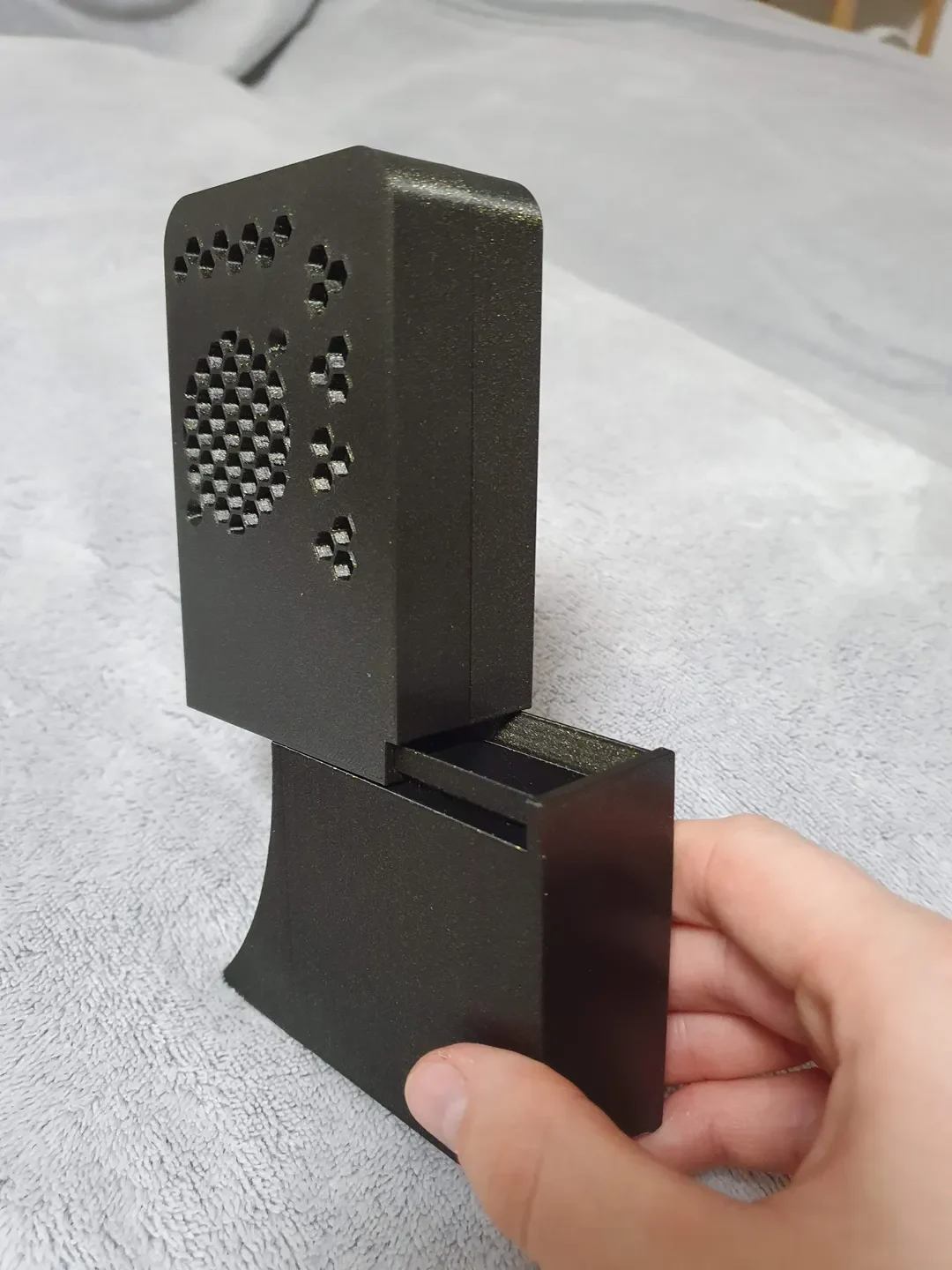

Сдвигает и фиксирует две части и действует как подставка.

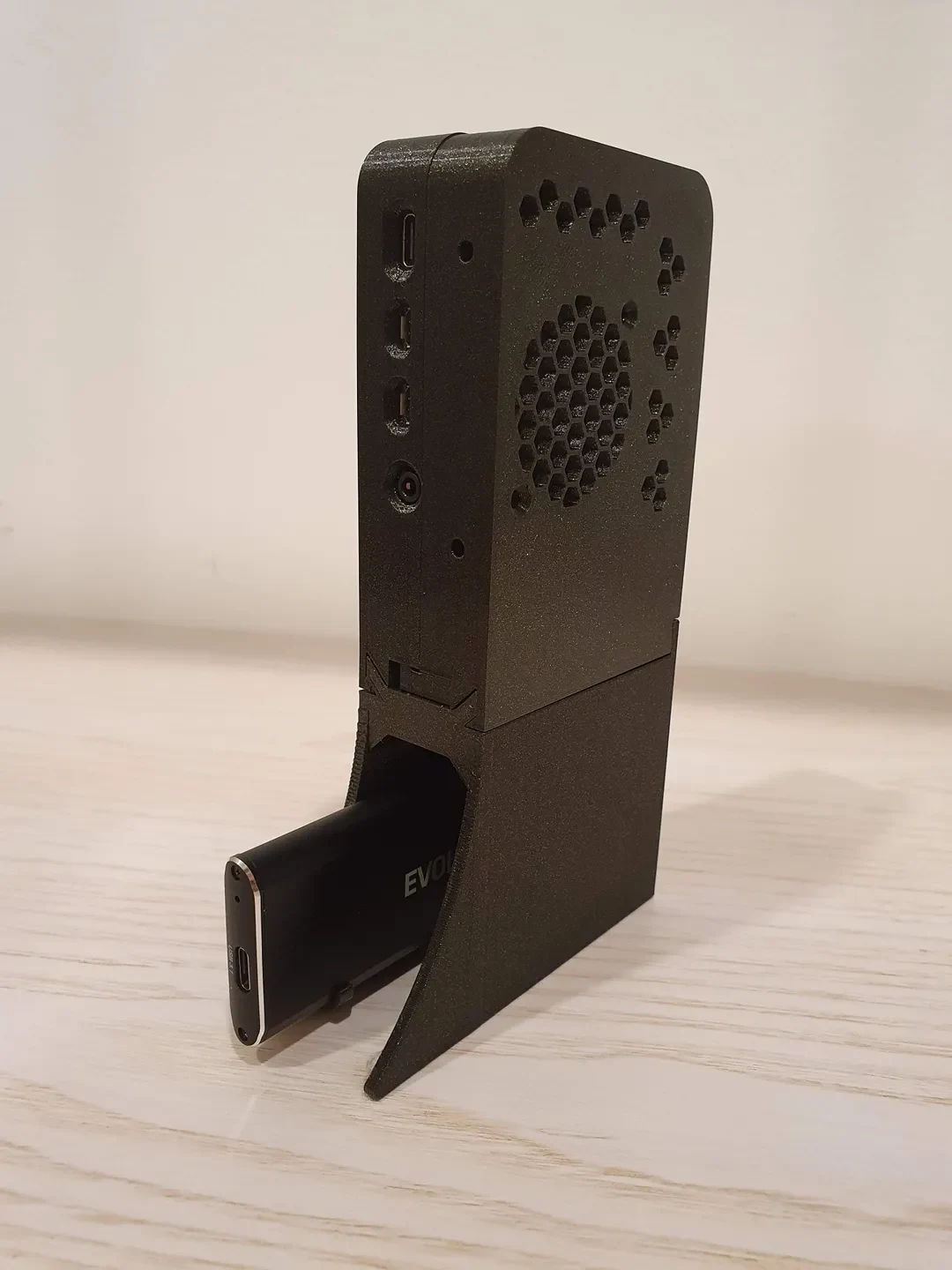

Опциональная версия с разъемом для SSD (EVOLVEO TINY M110Gbs)

Я скачал 3D-модель RPi4 здесь:

https://grabcad.com/library/raspberry-pi-4-model-b-1
