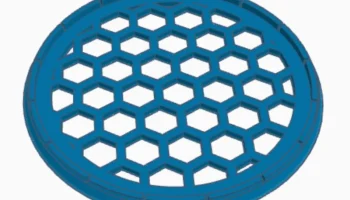

Коллекция грилей для вентиляторов корпуса MST RasPi
после печати великолепного корпуса Modular Snap Together от Sneaks для Raspberry Pi 4 мне нужна была решетка, чтобы защитить вентилятор от пыли и пальцев.
Это мой собственный дизайн, а не ремикс, но из соображений связи я назвал его таковым.

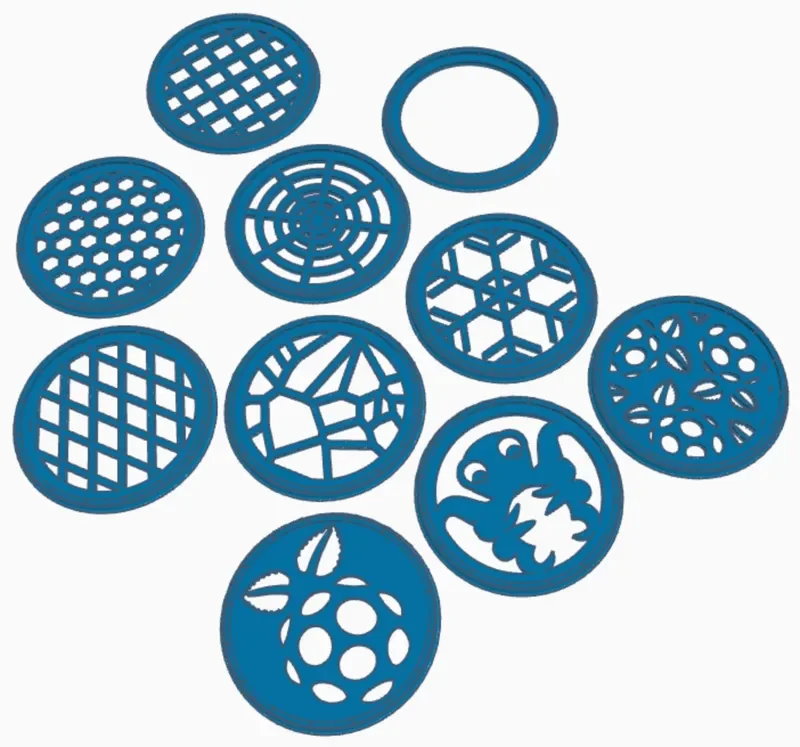

вот и результат моих испытаний, как видите, я немного увлекся...

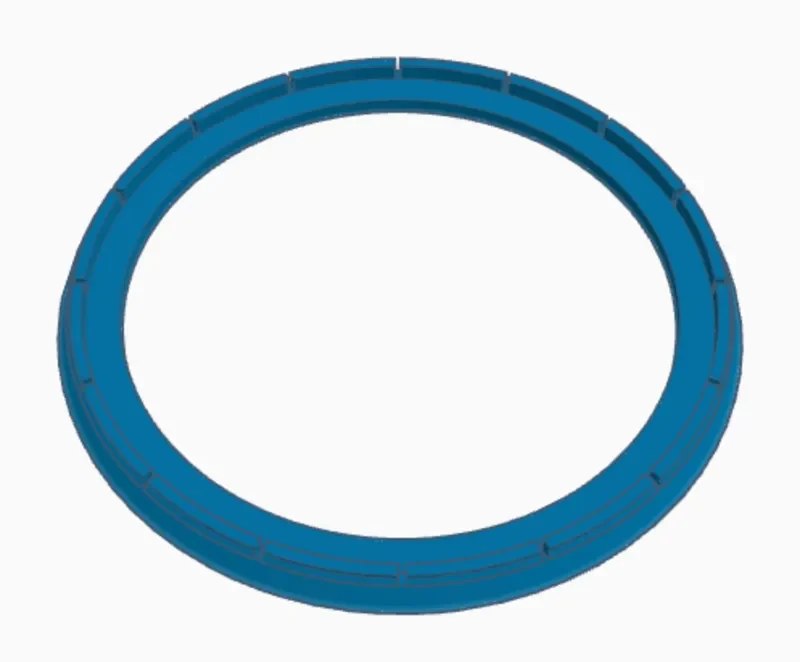

загруженные версии 10+15+15+10 включают пустую версию для вашего собственного дизайна, если вам нравится соответствие рамы, но нет шаблонов. Кажется, что 0,9 мм — это хорошая высота, чтобы узоры были прочными и гибкими (при печати из PETG).
шаблоны под названием «MST RasPi Case FanGrill_berry», «MST RasPi Case FanGrill_berry», «RasPi Case FanGrill_smallcircles» и «RasPi Case FanGrill_prusa», а также некоторые другие, довольно плотные и могут значительно уменьшить воздушный поток, но все же должны помочь с пассивным охлаждением, а не тестом. в целом большинство конструкций индивидуализируют корпус, но не обеспечивают эффективности производительности.

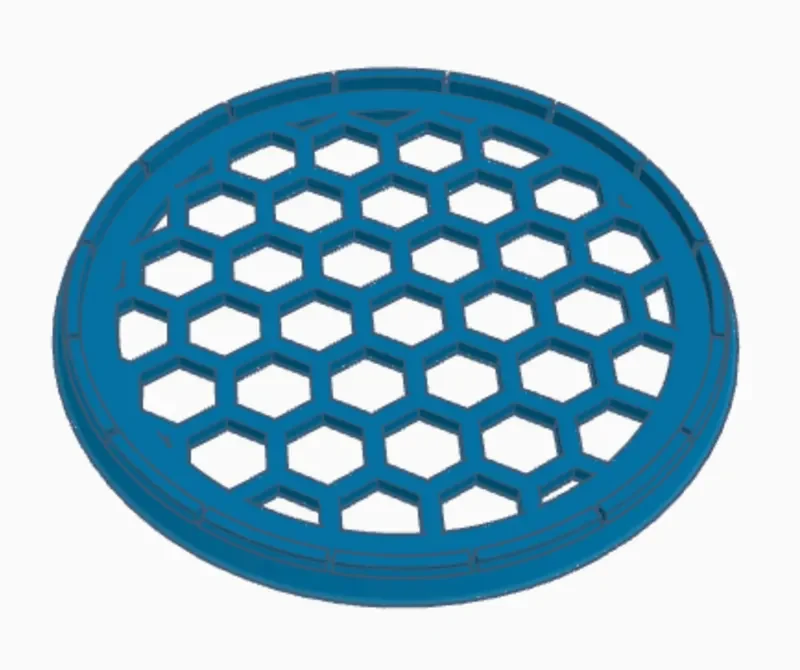

вся решетка должна немного прогибаться наружу при вдавливании ее в отверстие, это смесь защелкивания и пружины, которые удерживают ее на месте.
дал хорошие результаты при печати из PETG со слоем 0,1 со стандартными настройками prusaslicer, печать занимает 12-20 минут в зависимости от версии.
тестовая печать только для открытия оригинальной детали под названием "__raspi_module_1_01-SNAP-IN FAN.STL", но, поскольку диаметр отверстия вентилятора не меняется, он должен подходить и для других версий.
Спасибо создателям дизайнов, которые я для этого использовал!
Логотип осьминога от KORSiRO на сайтеthingiverse
Малиновый логотип от Lammesky в печатных изданиях
Логотип Prusa от ToxicMaxi на распечатках
Логотип печатных форм от C2Coder на сайте printables
падение дизайна от LinuTec на распечатках
открытый логотип оборудования от Maeshmaker в печатных изданиях

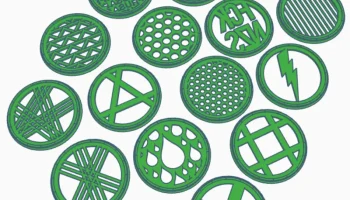

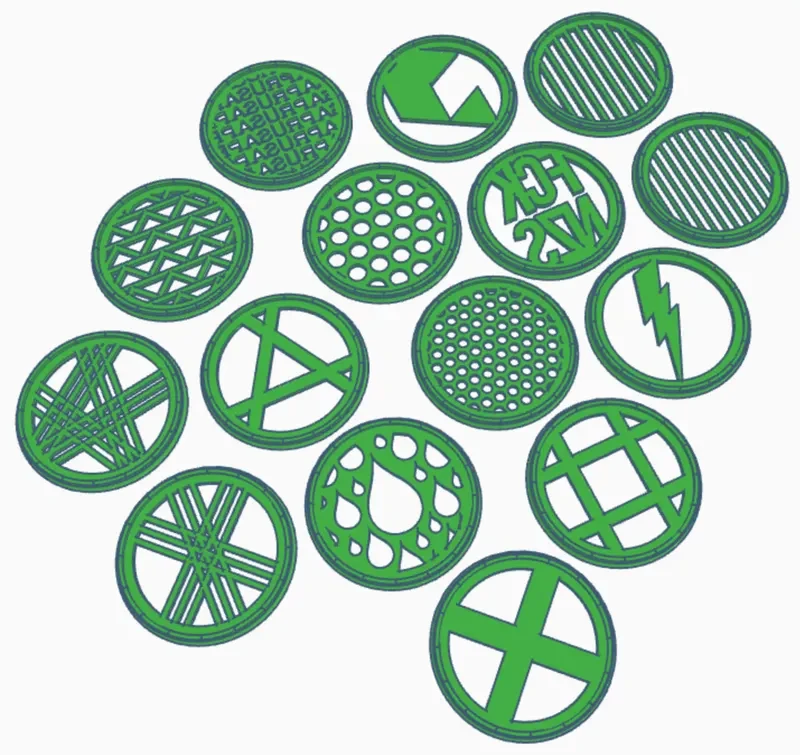

зеленое обновление: 15 дополнительных дизайнов гриля

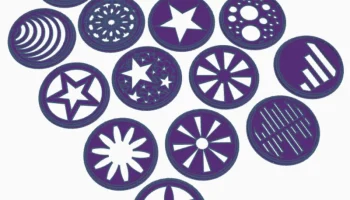

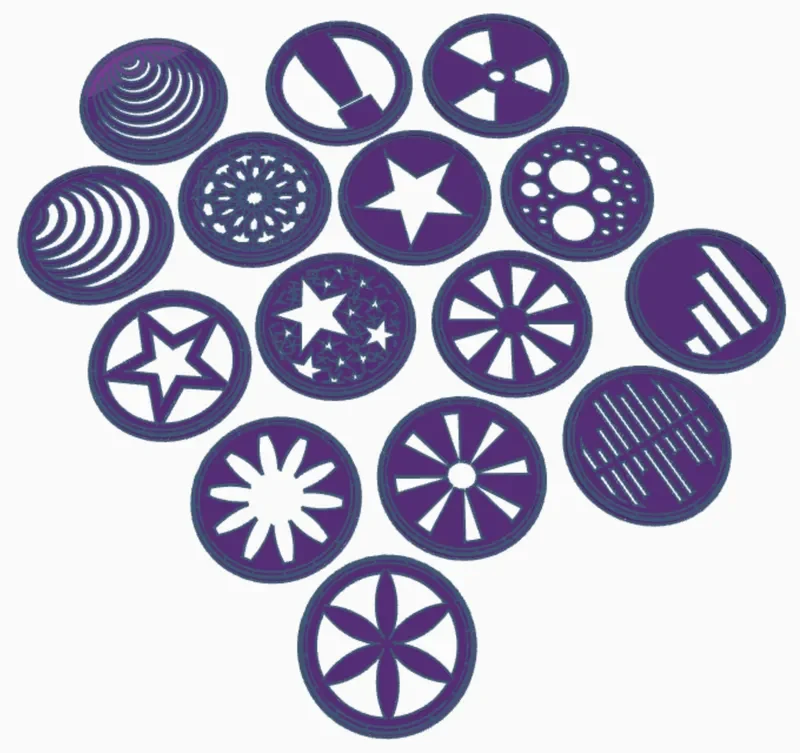

Фиолетовое обновление: еще 15 дизайнов гриля

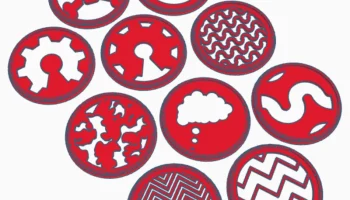

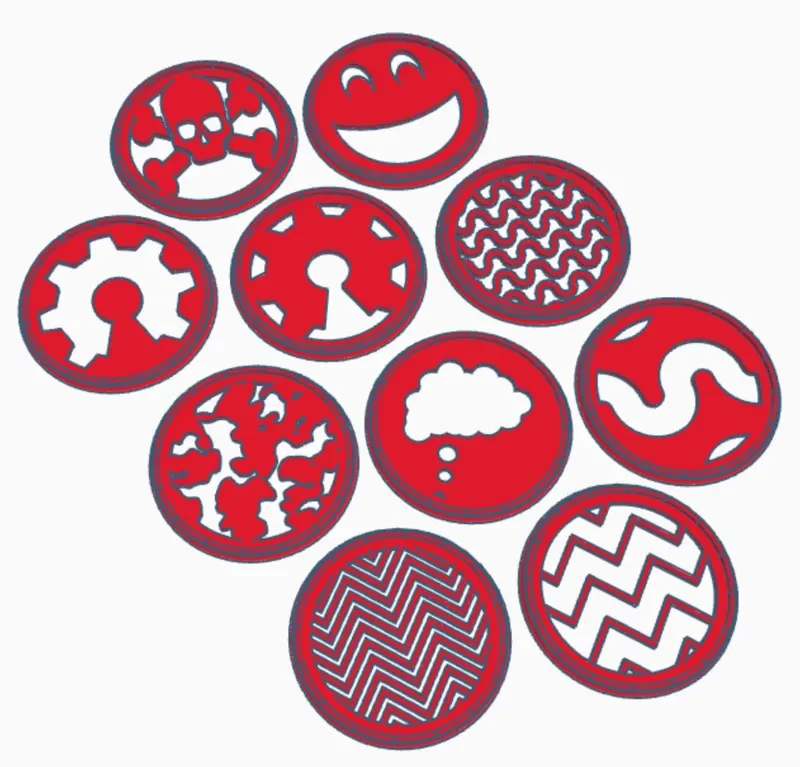

красный Обновление: последние 10 ди��айнов грилей на данный момент
Настройки печати:
без полей
нет опор
заполнение не имеет значения
0,2 первый слой в порядке
0,1 высота слоя
3 параметра и 5 полных слоев сверху/снизу должны привести к 100% заполнению.
как всегда, я высоко ценю каждый лайк, оценку или создание, а также за ремиксы и обмен информацией.
пожертвования будут перенаправлены на sea-watch.org
