Двойной дисплей HyperPixel 4.0 для OctoPrint / OctoDash
Я использую OctoPrint в основном с OctoDash, некоторое время с двумя принтерами, но меня всегда не устраивал существующий HyperPixel 4.0, и я попробовал несколько из них.
Они не предложили почти скрытого кабельного решения. Кабели часто откручивались и мне не нравилось, что они торчат из корпуса. Пыль также была проблемой, потому что футляр, который я использовал, находился под углом, поэтому пыль всегда была видна. Наличие двух таких витрин на столе тоже выглядело нехорошо, потому что они двигались, а кабели от одного дисплея часто оказывались над дисплеем от другого...

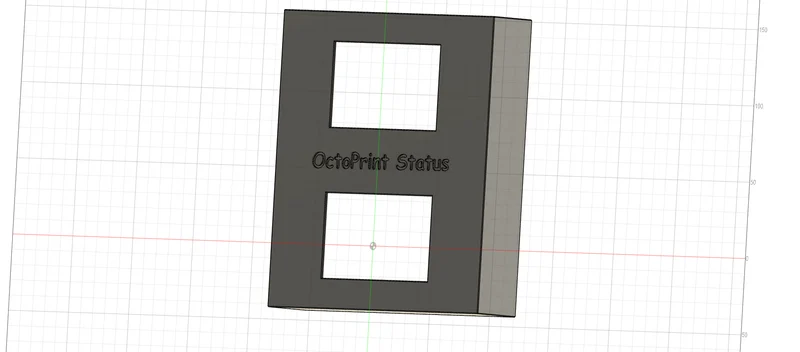

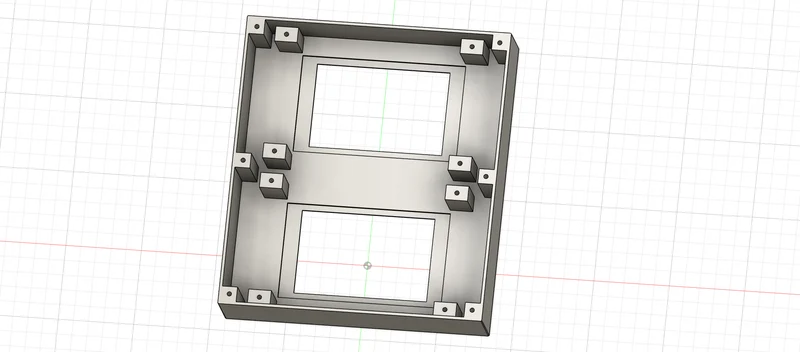

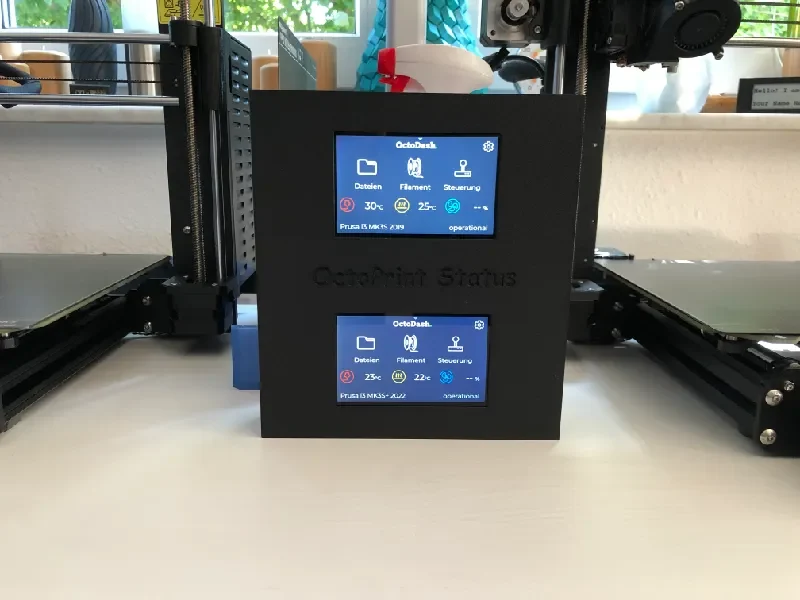

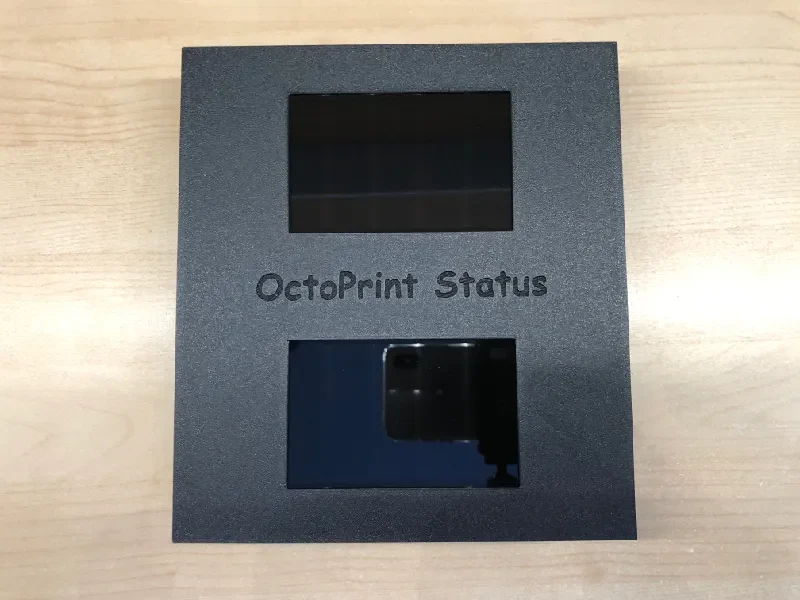

Поэтому я разработал свой собственный корпус, в котором можно разместить два дисплея HyperPixel 4.0, а кабели больше не видны и хорошо удерживаются внутри корпуса. Это также намного лучше решило другие мелкие проблемы.

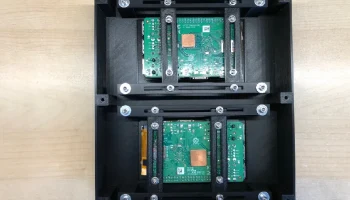

Я по-прежнему использую дисплеи HyperPixel 4.0 с Raspberry Pi 3B+, но думаю, что использование Raspberry Pi 4 тоже подойдет. Вы можете довольно сильно перемещать их внутри, чтобы центрировать видимую область дисплея.
Если вы захотите распечатать и этот футляр, имейте в виду, что порт питания Mini-USB должен быть направлен внутрь, к середине футляра. Поэтому вам нужно будет повернуть один из дисплеев влево, а другой вправо с помощью «hyperpixel4-rotate left» или «hyperpixel4-rotate right».
Стороны моего кабеля USB-A легко входили в порты для подключения к принтерам, но это может быть проще или нет, в зависимости от используемых вами USB-кабелей.

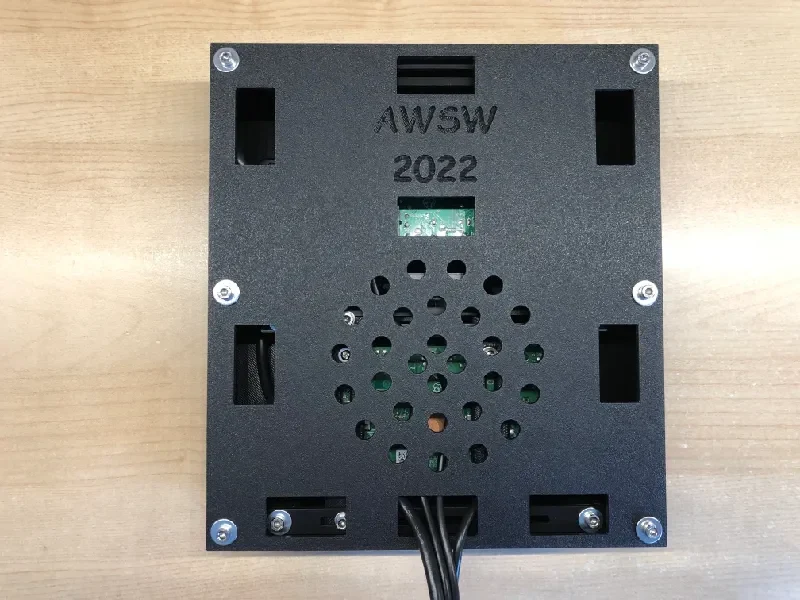

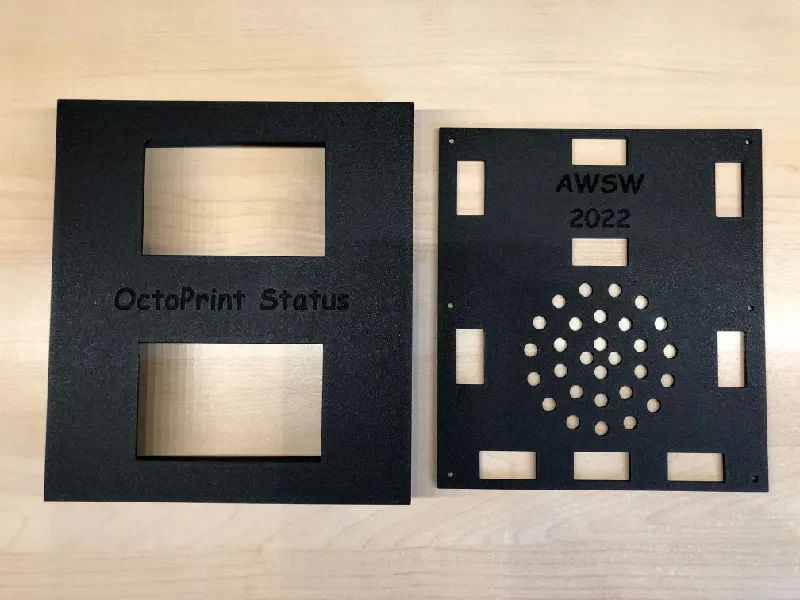

PS: Если вам не нравится этот логотип, просто переверните крышку, и он окажется внутри...

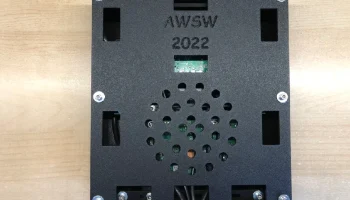

Для тех из вас, кто сейчас задается вопросом о проблемах с нагревом, могу сказать, что я использую этот корпус уже около 6 недель, несколько дней непрерывно печатаю без дополнительных вентиляторов внутри корпуса, и Raspberry Pi 3B+, кажется, чувствует себя очень хорошо, и внутри корпуса не так много тепла. Большое количество отверстий на крышке, кажется, работает нормально.

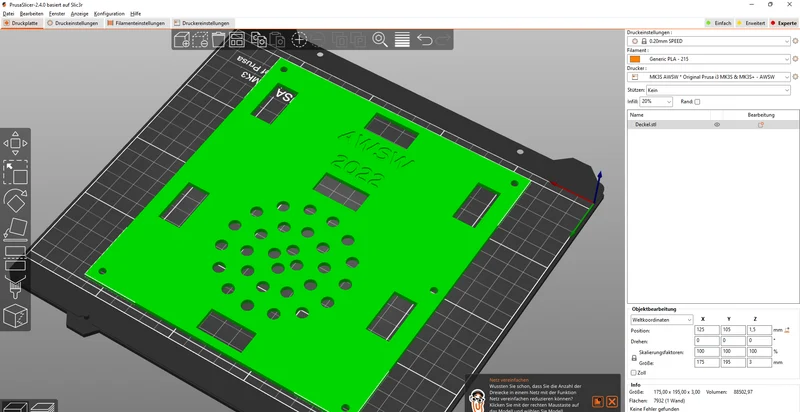

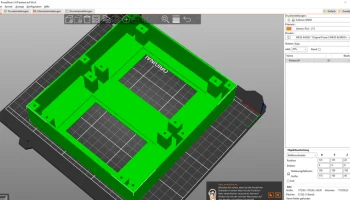

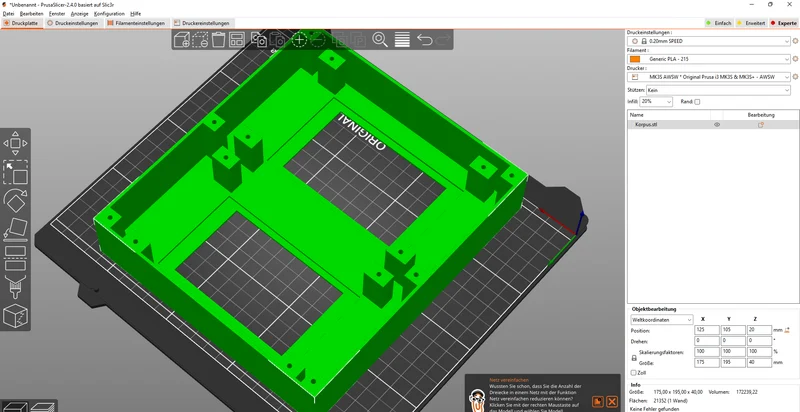

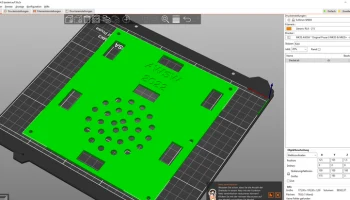

Я использовал черную нить PLA+ SUNLU с профилем уклона по умолчанию 0,3 от Prusa Slicer с текстурированным листом. Я только что изменил температуру печати на 215°C в общих настройках нити PLA. Для таких больших моделей я всегда использую поля толщиной 4-5 мм. Тогда вам, возможно, придется отключить линию юбки.

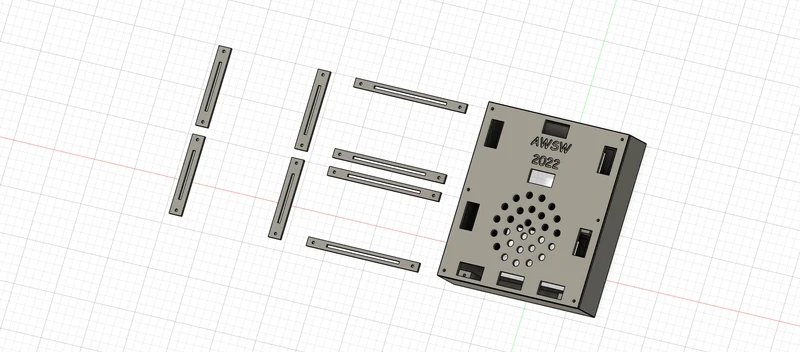

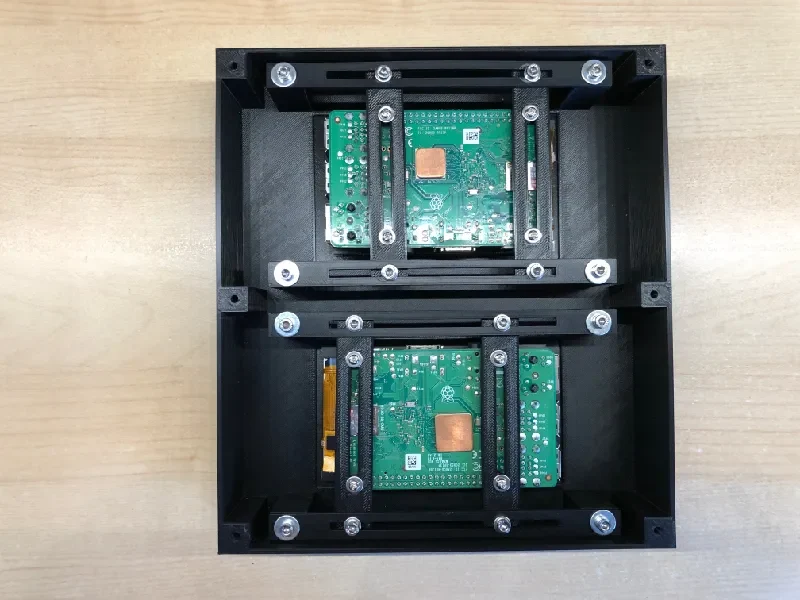

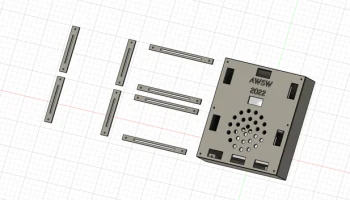

8 держателей внутри были напечатаны со 100% заполнением, чтобы быть уверенными в их достаточной устойчивости. Вам понадобятся винты, шайбы и гайки, как показано на рисунках. Для случая, когда это будет M3, а для тех, кто подключается к Raspberry Pi, в вашем случае это тоже должно быть M2,5.
Удачной печати. :)
