Чехол Corne Mini Choc

Мини-футляр Corne Keyboard (crkbd)

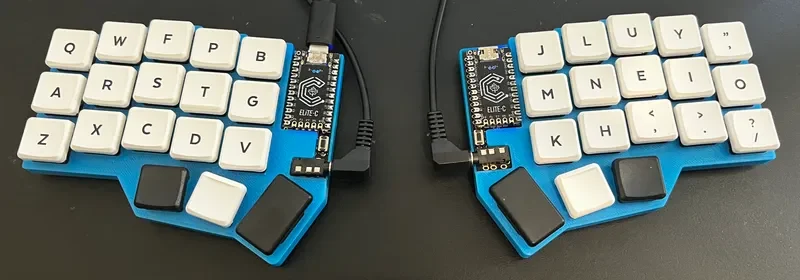

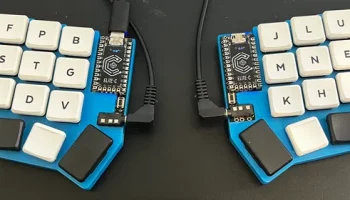

Простой чехол для crkbd mini с подключенными Kailh Chocs и TRRS. Я не смог найти другого чехла, который бы соответствовал всем нужным мне функциям, поэтому сделал этот.

Особенности

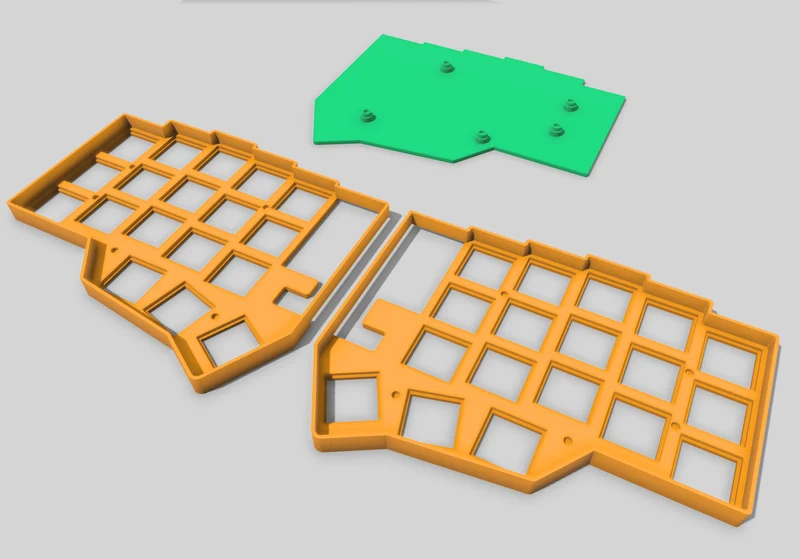

в комплект входит верхняя пластина для шоколадных конфет Kailh с вырезом для язычков, чтобы они фиксировались на месте
вырезы для микроконтроллера, переключателя сброса и разъема TRRS.

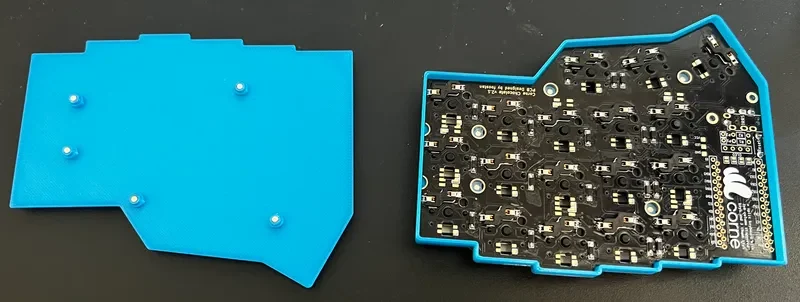

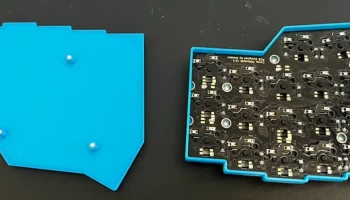

дно с магнитным креплением
Необходимое оборудование
Магниты 2 мм (Г) x 1 мм (В) (ссылка на Amazon)
Резиновые бамперы ¼ дюйма для использования в качестве ножек (ссылка на Amazon)
Настройки печати
Высота слоя 0,2 мм
Ширина сопла 0,4 мм
Поддержка включена

Высота слоя здесь важна, она обеспечивает точность размеров по высоте печатной платы. Опоры также обязательны, часть периметра не касается станины, чтобы не загораживался разъем TRRS.

Инструкции по постпечати

Вам нужно будет приклеить магниты на место. Я позаботился о том, чтобы у них был достаточный зазор для правильной установки, но, вероятно, они не будут достаточно плотно прилегать, чтобы просто позволить давлению удерживать их на месте.

Я обнаружил, что проще всего сначала сделать нижнюю сторону, а затем установить магнит поверх каждой из приклеенных частей, чтобы вы могли проверить полярность. Отметьте низ фломастером, а затем приклейте их к верху.

Зубочистка — отличный инструмент для нанесения клея на вырезы и для придавливания магнита. место.
