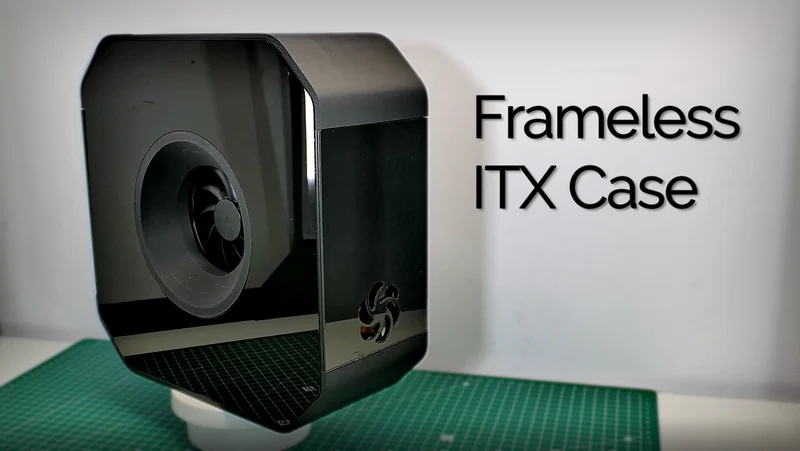

Безрамный корпус ITX

Добро пожаловать в дизайн корпуса ITX без рамки, сделанный максимально плоским и представленный в 3 основных версиях, цель которых заключалась в том, чтобы сделать его максимально плоским возможно.

Он имеет размеры 27x27x10 см и предлагает двухслотовый графический процессор LP, который можно разместить внутри, а также два твердотельных нако��ителя.

Основная задача этого корпуса и его суть — убедиться, что вход ЦП находится в середине корпуса, что придает ему уникальный вид.

В двух версиях используются панели, вырезанные лазером, и они являются магнитными, а в версиях, напечатанных на 3D-принтере, у вас есть выбор между магнитами и болтами.

Магниты, которые я использовал для этой сборки, очень маленькие, размером 5x2 мм.

Для больших кронштейнов рамы необходимо зеркальное отображение, иначе вы не сможете собрать корпус, и очень важно в этой части использовать вставки с подогревом длиной 3 мм, иначе пластик вытолкнется наружу, и вы получите очень некрасивую внешнюю оболочку.

Для других нагреваемых вставок я использую обычную версию S стандартных вставок M3 высотой 4 мм.

Остальная часть сборки в основном проста, но я снял видео о ее сборке, если вам нужны полные инструкции о том, как я это сдел��л.

Если вам нужно это в полном письменном виде, дайте мне знать, я перепишу это полностью, чтобы учесть это.

Надеюсь, вам понравится!
