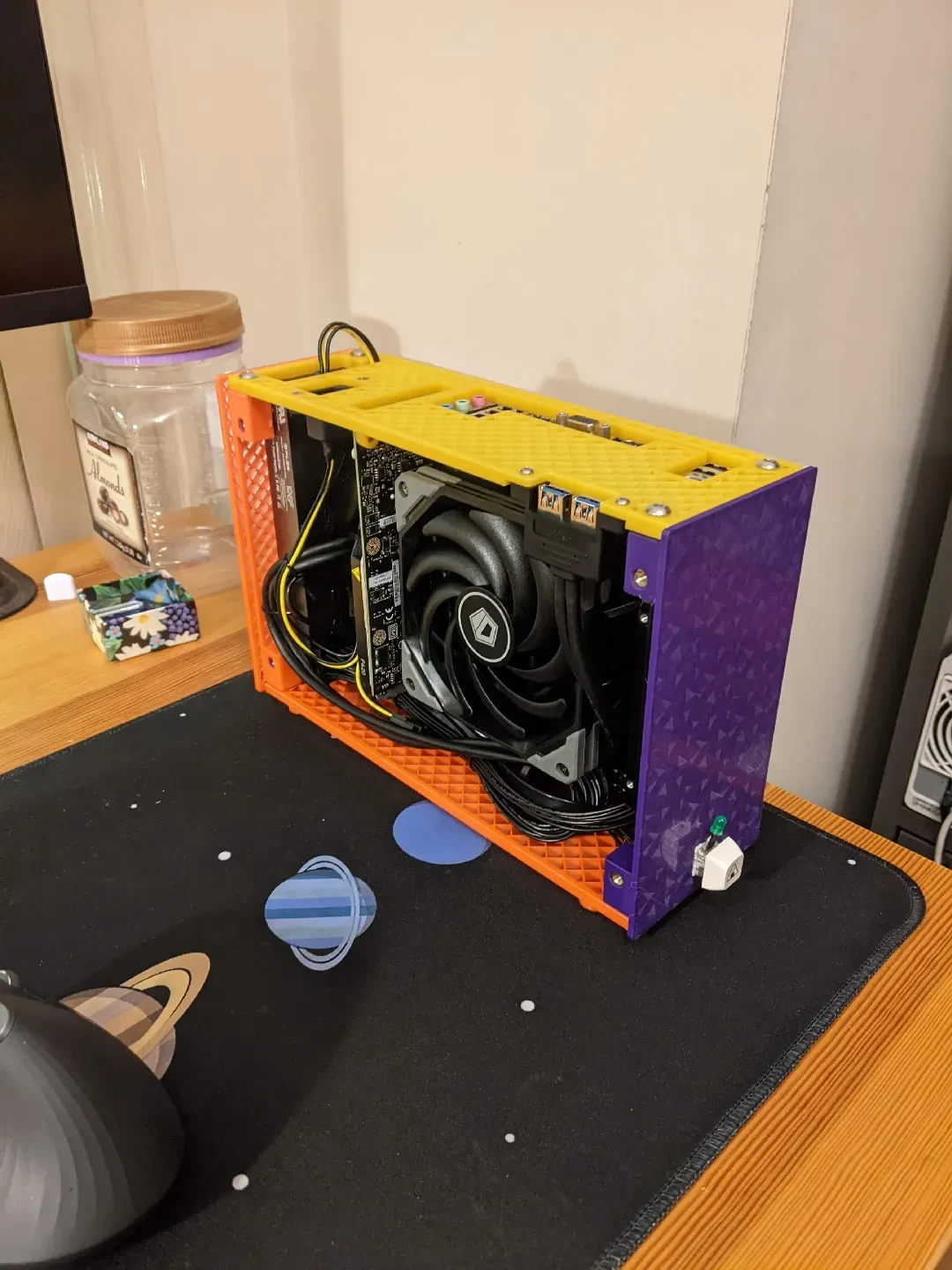

Привет всем, вот мой дизайн ультракомпактного корпуса mATX с поддержкой графического процессора.

Введение:

The build was made almost entirely from spare parts hence the unusual combination of hardware.

Нетрадиционная ориентация материнской платы была призвана обеспечить более легкий доступ к заднему разъему ввода-вывода, когда ПК находится на полке.

В собранном виде корпус получается довольно прочным. Перевезли в сумке без проблем.

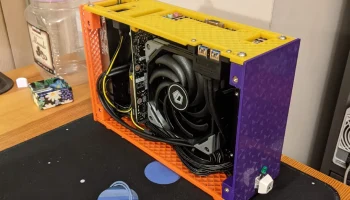

Размеры корпуса:

287 x 98 x 188 мм, 5,29 л (без ножек и кнопки питания)
298 x 98 x 191 мм, 5,58 л (включая ножки и кнопку питания)

Совместимость деталей:

Материнская плата: любая из небольших/дешевых плат mATX (226 x 174 мм). Обратите внимание, что верхнюю панель, возможно, придется изменить, если расположение слотов ввода-вывода или компьютера на задней панели отличается — в моей сборке используется Biostar A320mh.
Графический процессор: Должен быть низкопрофильным, может иметь толщину более одного слота, максимальная длина ~ 172 мм. Mounting bracket must be removed — my build uses a quadro P620 which is single slot, 145mm long, 40W TDP
Блок питания: HDplex GaN 250 Вт, универсальный

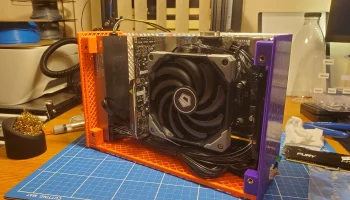

Кулер: в корпус помещается что угодно размером до ~75 мм, однако вы можете быть ограничены передними портами USB (см. 3-е изображение) — в моей сборке используется IS-55 (55 мм).
Хранилище: имеется место для 1 диска 2,5 дюйма на передней панели, монтируемое с помощью ленты. Конечно, диски nvme предпочтительнее.
Процессор: очевидно, что можно установить что угодно, но мощность является важным фактором, как из-за охлаждения, так и из-за блока питания — в моей сборке используется R5 1600AF (80 Вт под нагрузкой), с которым проблем нет.
Оперативная память: определяется кулером процессора

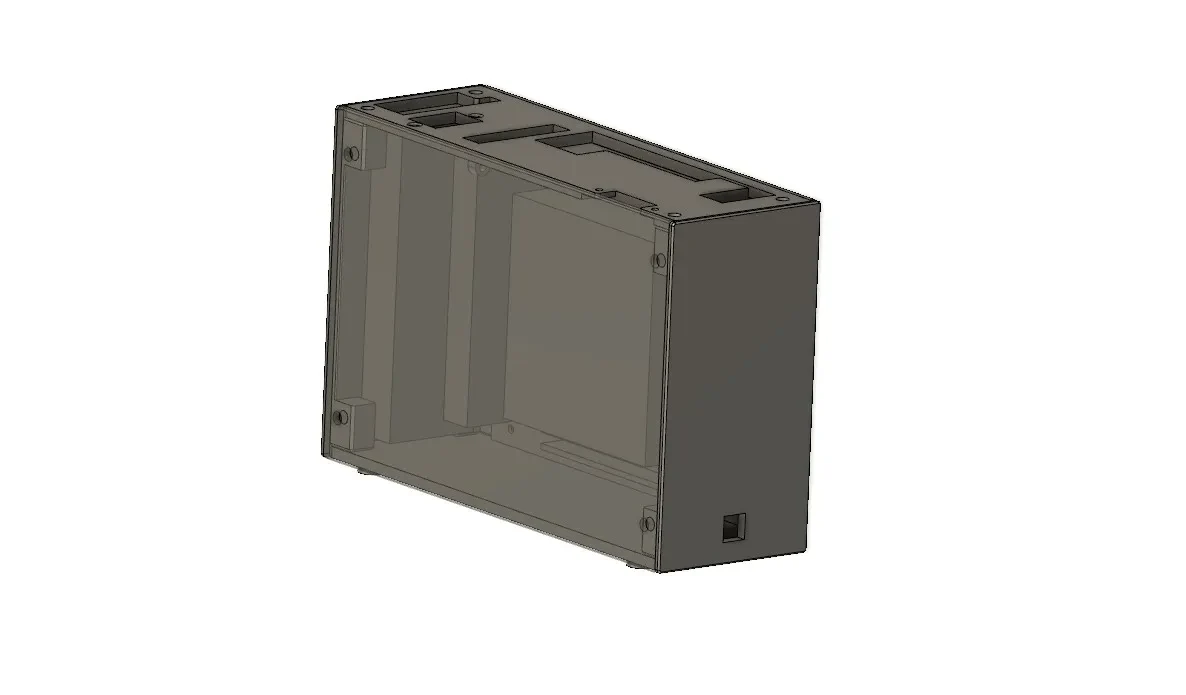

Примечание: все оценки зазора весьма консервативны, однако я использую их только в САПР и фактически не измерял собранный корпус.

Аппаратное обеспечение корпуса:

16x M5 Heat set inserts (up to 8mm long) — to join case panels
16 винтов M5x12 мм — для соединения панелей корпуса.
8 термонаборных вставок M3 — для стоек материнской платы и крепления графического процессора
6x M3x8mm Machine screw — to mount PSU and USB ports
4 резиновые ножки диаметром 15 мм.
1x переключатель MX — кнопка питания
1 индикатор питания
Front USB 3 ports — optional, cutout can easily be removed from CAD

Настройки печати:

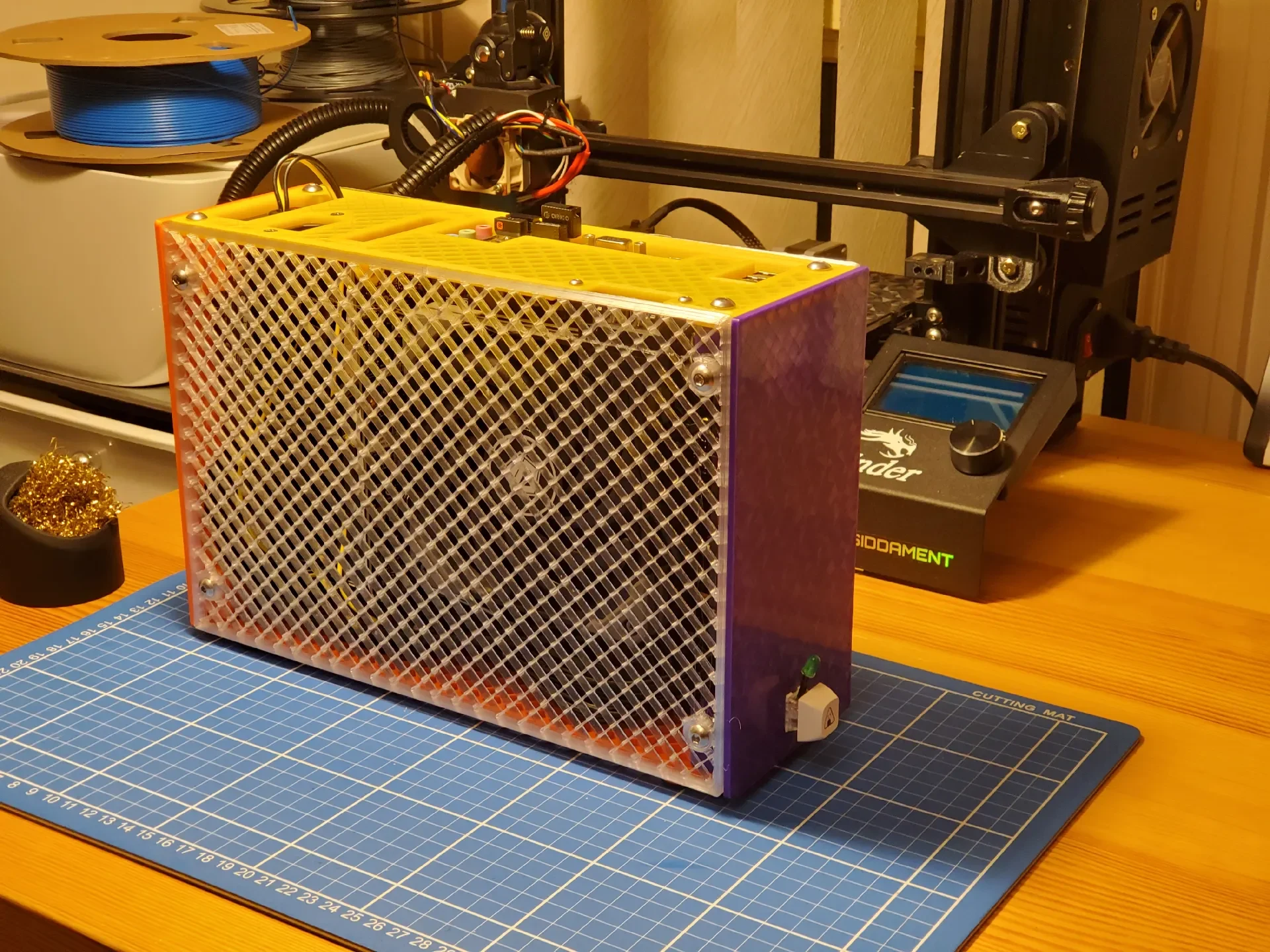

Ventilated panels were made by setting top and bottom layers to 0, then using a low density grid infill
Рекомендуется распечатать как минимум «сетчатую боковую панель» и «заднюю панель» как вентилируемые
