Корпус Thin ITX
У меня была безымянная китайская материнская плата в форм-факторе Thin ITX с APU AMD E-450, для которой я не смог найти корпус, в который можно было бы установить 12-сантиметровый охлаждающий вентилятор, но при этом он был бы достаточно маленьким, поэтому я придумал свой собственный дизайн.

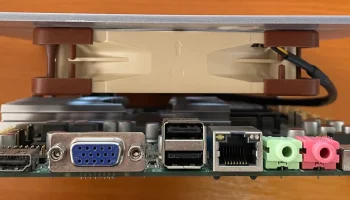

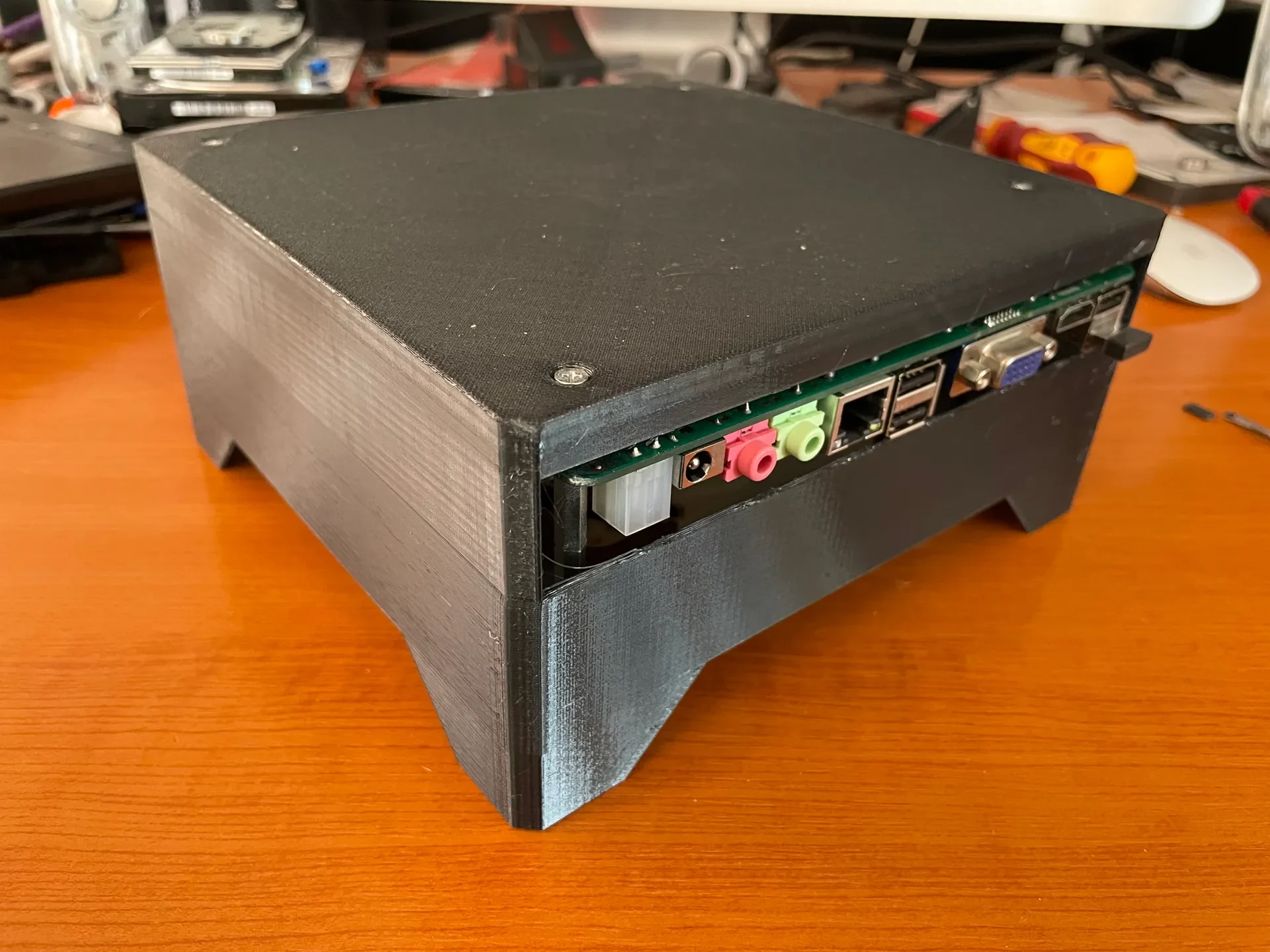

На данный мо��ент корпус не подходит для обычных плат Mini ITX, поскольку вырез для панели ввода-вывода недостаточно высок для размещения разъемов. Тонкие платы ITX имеют более низкий профиль, включая задние разъемы ввода-вывода. Корпус проектировался под такую плату, имеющую вход для внешнего блока питания. Вы можете использовать платы с 20- или 24-контактным разъемом блока питания ATX с picoPSU, если вы не возражаете против свисающего сзади кабеля питания (или изменения модели). Кроме того, здесь нет кнопки питания (пока), я просто настроил плату на включение при восстановлении питания.

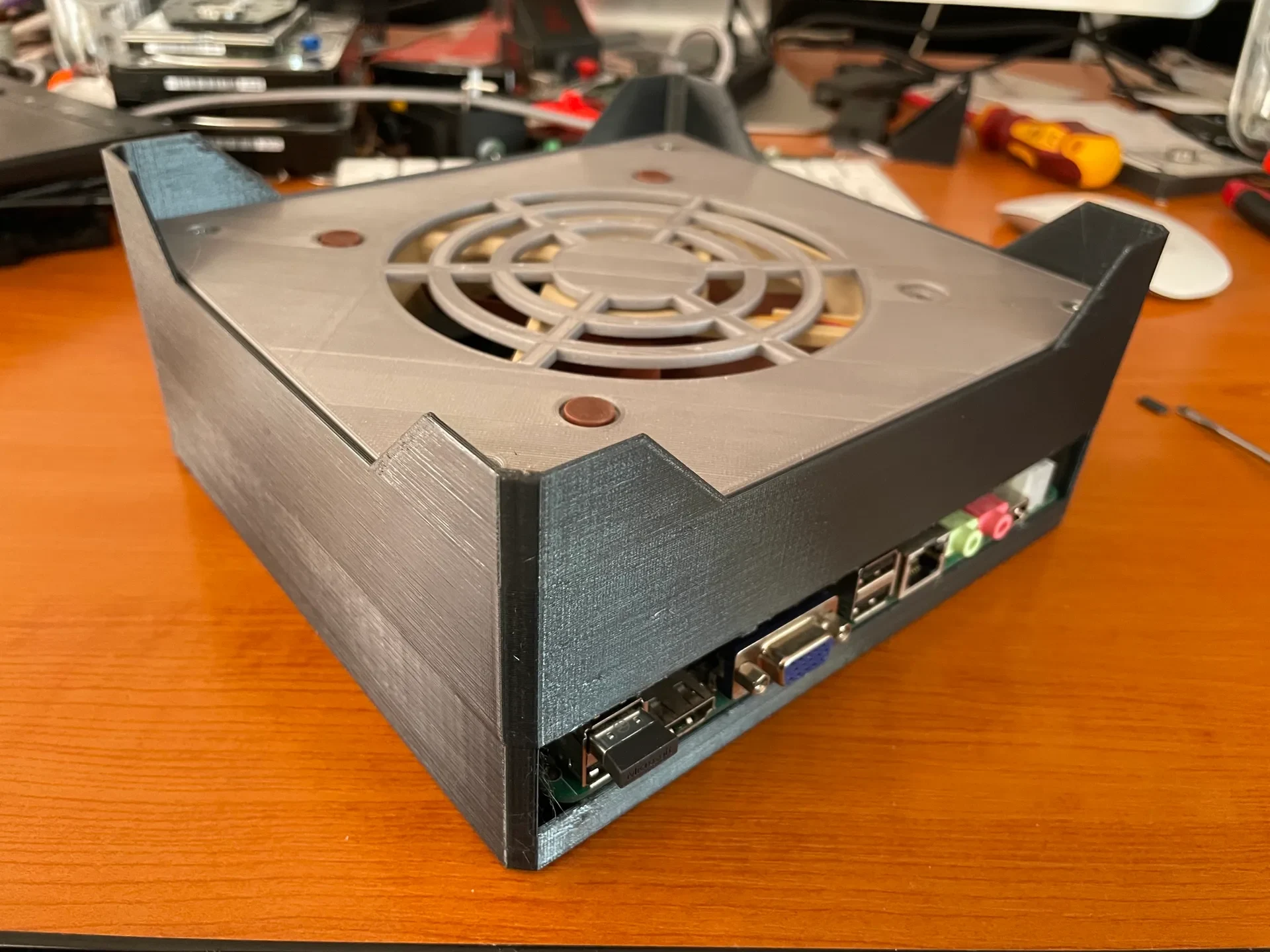

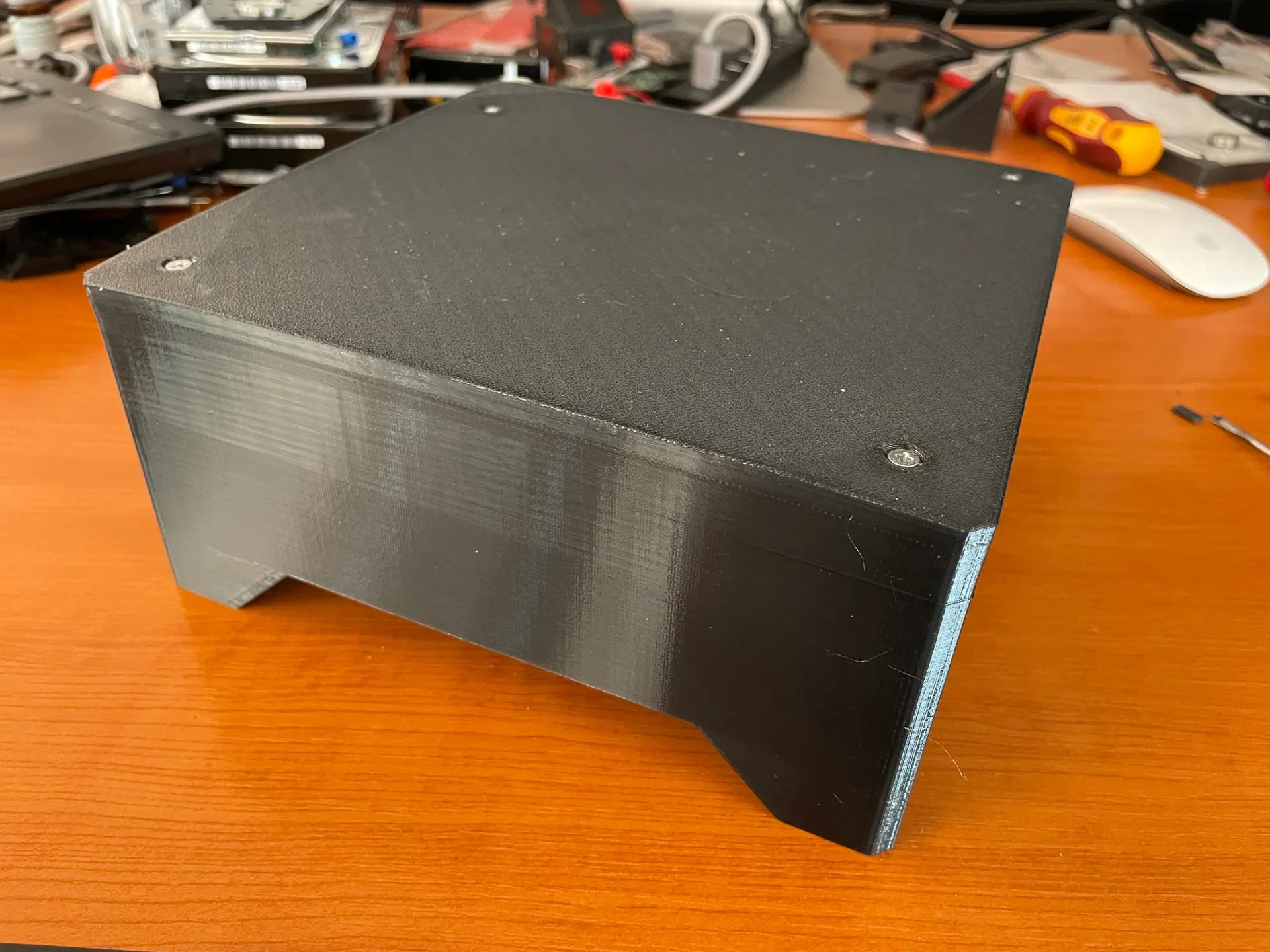

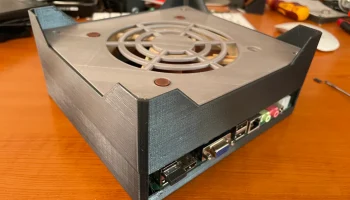

Я напечатал верхнюю часть корпуса из полупрозрачного черного PETG от FilamentPM (он же Plasty Mladeč), а нижнюю крышку — из Prusament PLA Galaxy Silver.
Для установки материнской платы вам понадобится следующее:
— 4 стойки M3 10 мм (гнездо-мама или FM, если используется стойка F-F 50 мм)
— 4 стойки M3 50 мм (мама-папа или F-F, если используется стойка FM 10 мм)
— 8 винтов M3 8-10 мм с потайной головкой.
Инструкции по установке:
— Установите на материнской плате ОЗУ и хранилище (в моем случае SSD M.2). Если на плате установлен небольшой вентилятор охлаждения процессора, снимите его с радиатора.
— Найдите четыре монт��жных отверстия на материнской плате и скрутите стойки через плату так, чтобы более короткая стойка оказалась в нижней части материнской платы.
— Установите 12-см вентилятор на нижнюю крышку корпуса. Я установил его как вытяжной вентилятор, возможно, вы захотите установить его наоборот, чтобы он всасывал воздух. Подключите кабель вентилятора к соответствующему разъему на материнской плате.

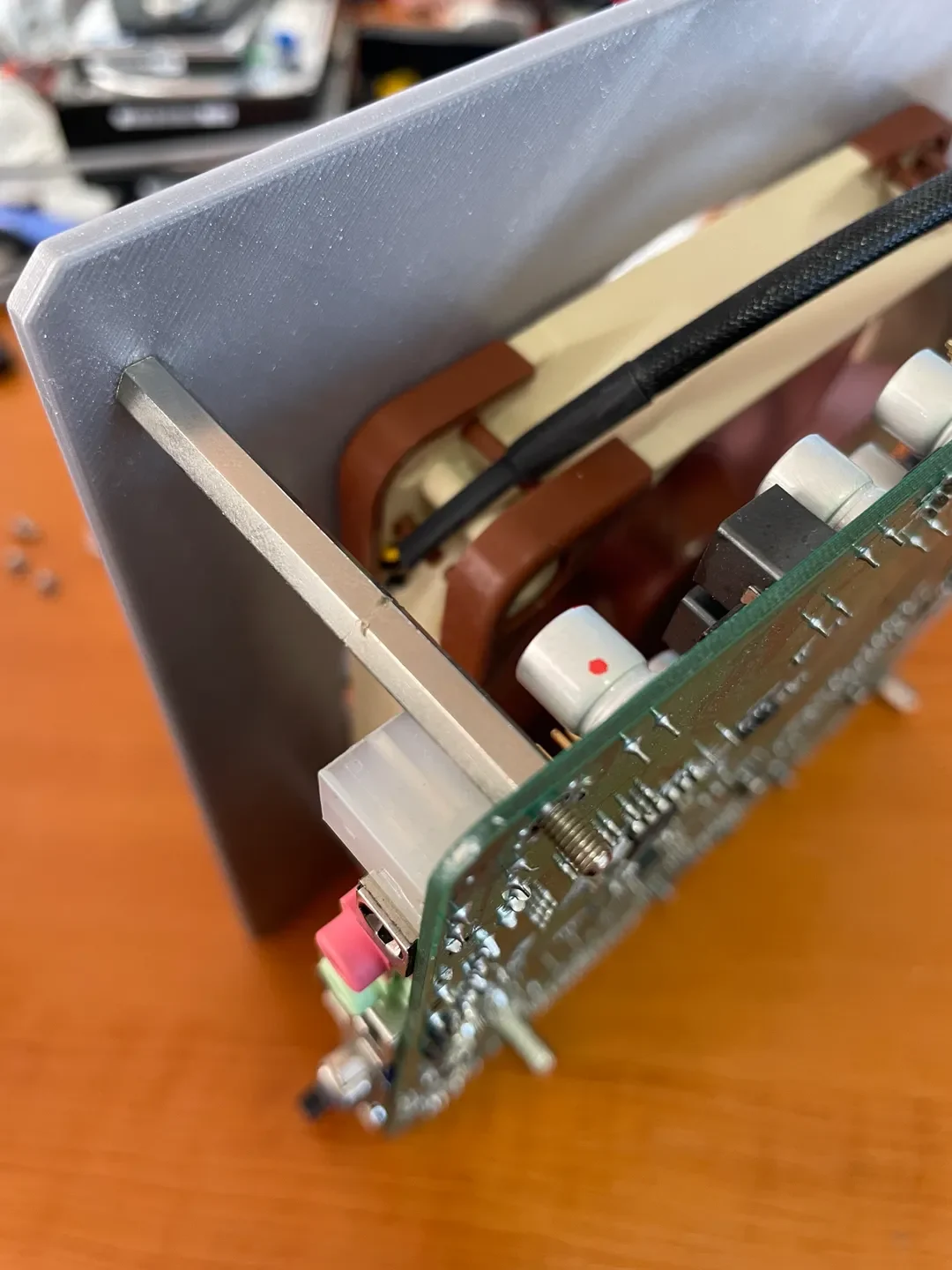

— Поместите нижнюю крышку на длинные стойки материнской платы, совместите отверстия с стойками и прикрутите нижнюю крышку.
— Поместите сборку платы и нижней крышки в верхнюю крышку и прикрутите четыре оставшихся винты.
