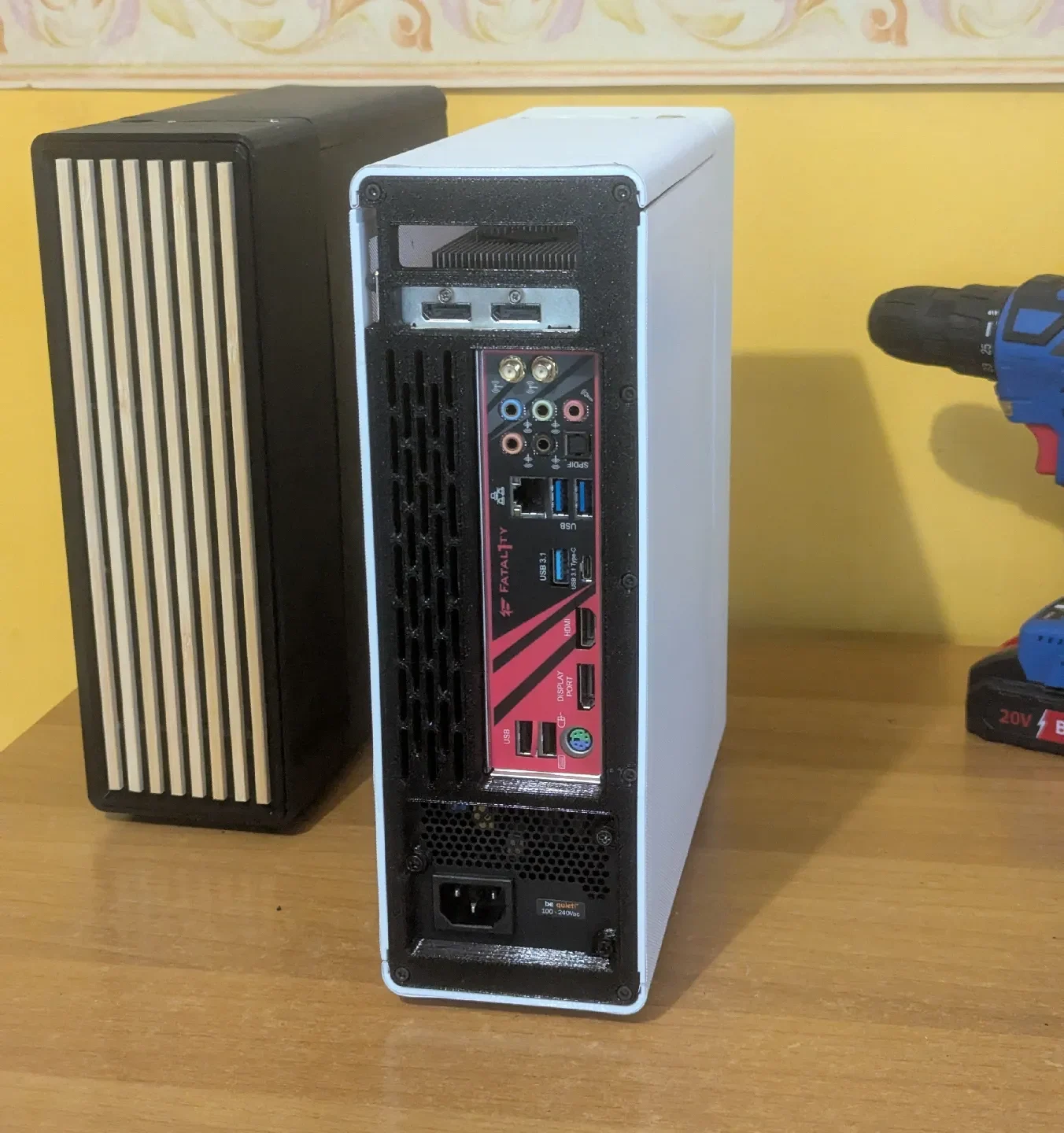

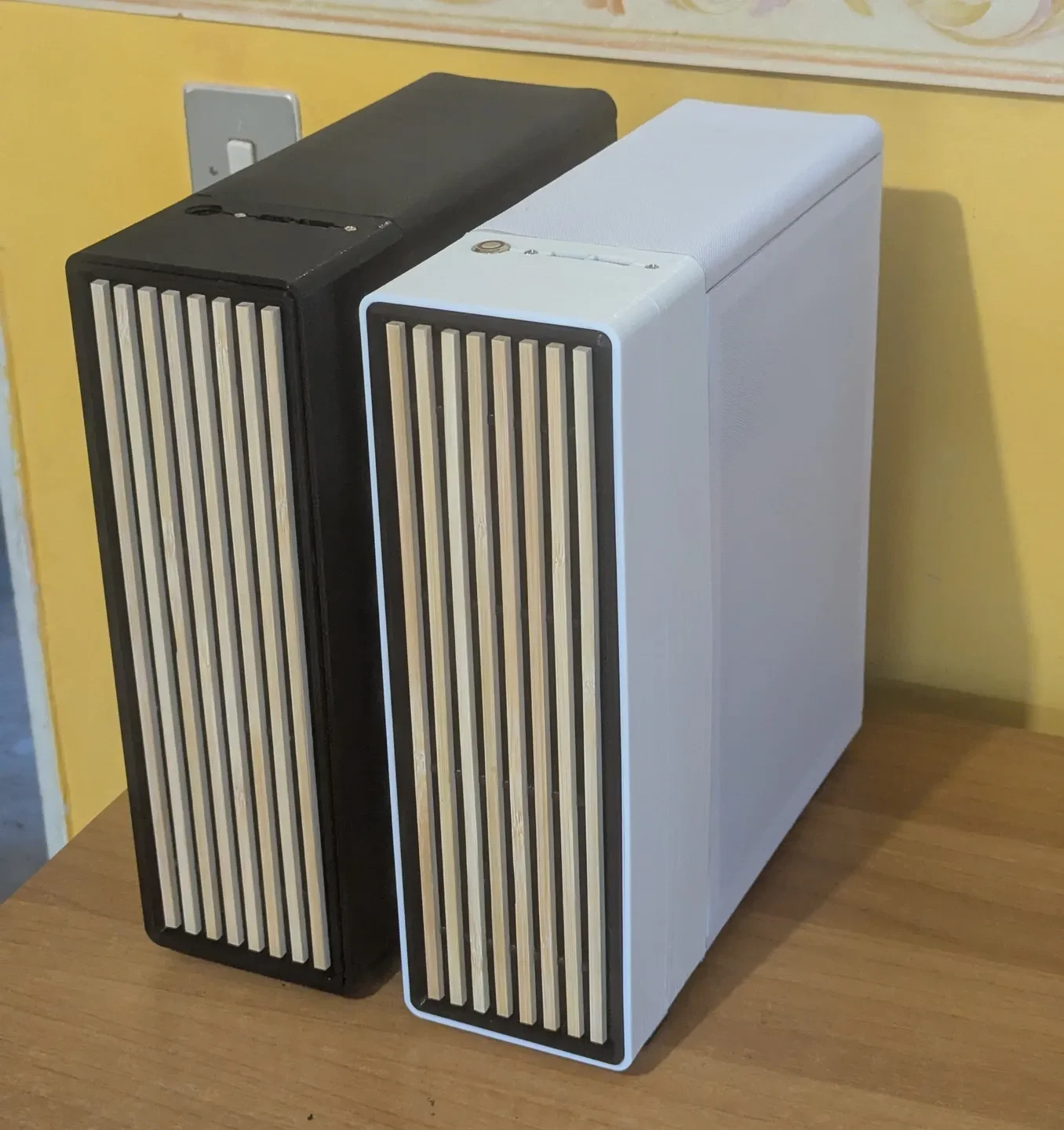

Чехол Nordic Mesh ITX/TFX (Fractal North 8L)
Переносной корпус ITX 8L, вдохновленный Fractal Design North.
Поддерживаемое оборудование:
материнская плата ITX
Блок питания TFX
2 слота низкопрофильного (половинной высоты) графического процессора
3 корпусных вентилятора диаметром 92 или 80 мм
Кулер процессора: Thermalright AXP120-X67 или меньше
Особенности
сетка по всему периметру для лучшей защиты от воздушного потока и пыли
боковые панели с магнитным креплением для облегчения доступа к внутренним компонентам
передний фильтр с магнитным креплением для облегчения очистки
Печать
1x спинка.3мф: черный
1x лоток.3MF (без верхней/нижней поверхности): черный
1 передний.3mf (печать без верхней/нижней поверхности, где расположены вентиляторы): черный
1x бандаж.3мф: белый
2x top.3mf (без верхней/нижней поверхности): белый
2 боковых.3мф: белый
1x вспышка.3mf: черный
4x фут.3мф: белый
спецификация
12 винтов с нижней головкой M3x30 мм (для крепления вентиляторов)
8 винтов M3x50 мм
6 винтов M3x20 мм
36 вставок с резьбой M3
6x гаек M3 (квадратных)
16 магнитов 8x3 мм
8 магнитов 8x2 мм
рулон пылевого фильтра из черной сетки из ПВХ
рулон пылевого фильтра из белой сетки из ПВХ
8 квадратных деревянных палочек размером 5x278 мм… или вы можете просто распечатать 8 деревянных палочек.3mf
переключатель мгновенного действия 12 мм
порты USB 3.0 на передней панели
суперклей, клей ПВА, двусторонний скотч.
СБОРКА
Суперклей 4 магнита 8х3мм внутри спинки.3мф
Суперклей 4 магнита 8х3мм внутри спереди.3мф
Вставьте 4 вставки M3 в стойки лотка.3mf.
Поместите 6 квадратных гаек внутрь лотка.3mf.
Вдавите 24 тепловые вставки спереди.3mf
Прикрепите лоток 3mf к передней части 3mf и задней части 3mf с помощью 6 винтов M3x20 мм.
Суперклей 4 магнита 8х3мм внутри ленты.3мф
Сдвиньте переднюю час��ь.3mf внутрь ленты.3mf
Вставьте 4 вставки M3 в 2 топ.3mf.
Вырежьте 2 прямоугольника белого ПВХ размером 20х12,5 см.
С помощью двустороннего скотча оберните и приклейте сетку ПВХ вокруг 2 верхних частей 3мф. Обязательно держите сетку плотно.
Используя 8 винтов M3x50 мм, прикрутите переднюю часть 3mf к ленте 3mf и заднюю часть 3mf.
Суперклей 4 магнита 8х2мм внутри сбоку.3мф
Вырежьте 2 прямоугольника белого ПВХ размером 20х28 см.
С помощью двустороннего скотча приклейте сетку ПВХ на 2 стороны. 3мф.
Суперклей 4 магнита 8х3мм внутри блика.3мф
Обведите контур расклешенного 3мф на черной ПВХ-сетке, вырежьте его и приклейте к задней части расклешенного 3мф двусторонним скотчем.
Отрежьте деревянные палочки по размеру (278 мм) и приклейте их к раструбу 3mf с помощью столярного клея.
Прикрепите к ногам цепкие резиновые подушечки и приклейте ножки к нижней части корпуса двусторонним скотчем.
Уменьшите размер разъема USB 3.0, отпилив (или опилив) всю «бесполезную» резину прямо за винтами с каждой стороны.
Установите разъем USB 3.0 и выключатель питания.
СОБЕРИТЕ СВОЙ ПК

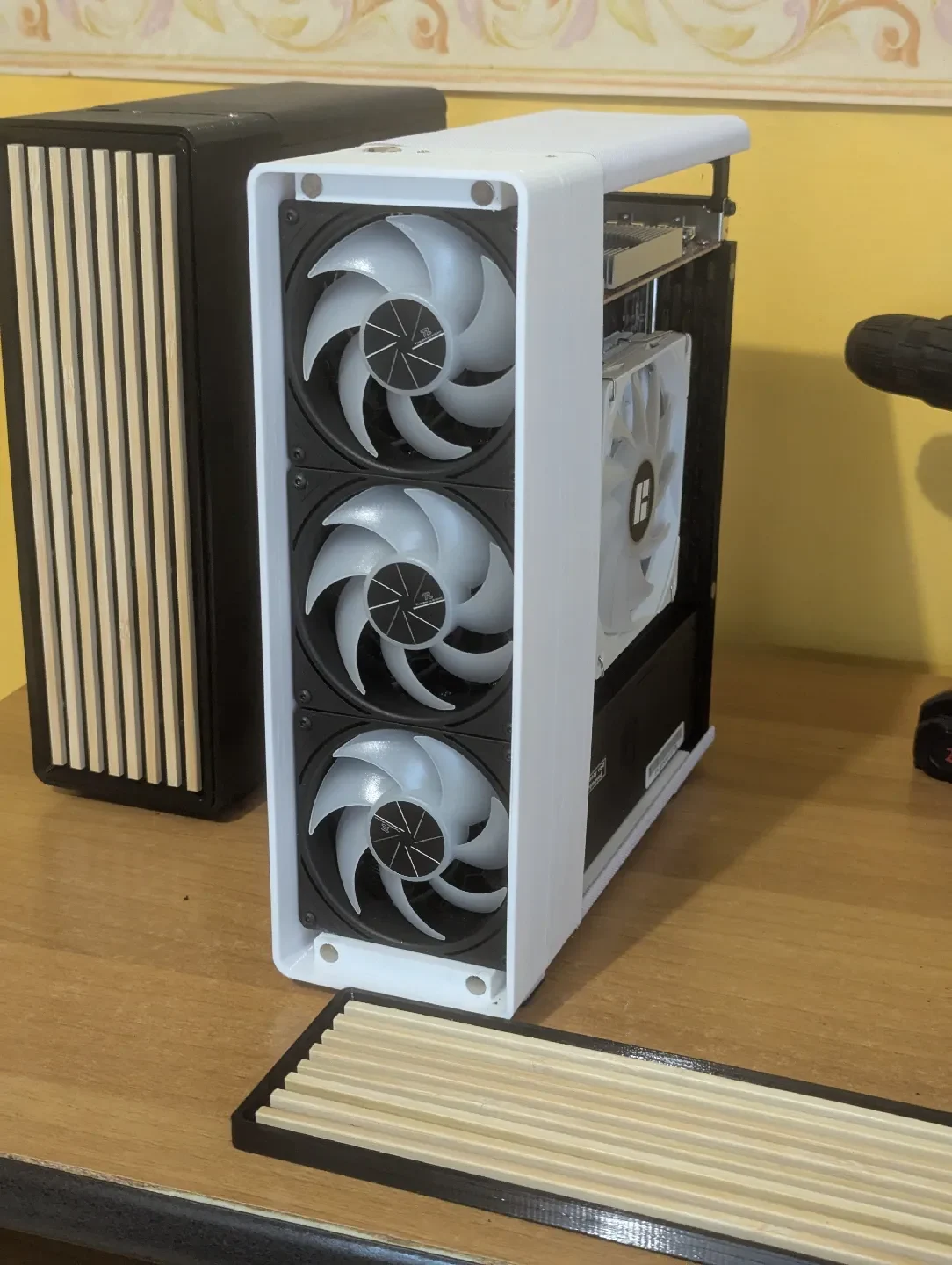

Прикрепите вентиляторы к передней панели 3mf с помощью 12 винтов M3x30 мм. Прежде чем привинчивать их, пропустите кабели вентилятора через 3 квадратных отверстия.
Закройте вентиляторы, прикрепив магнитом раструб.3mf к внутренней части ленты.3mf.

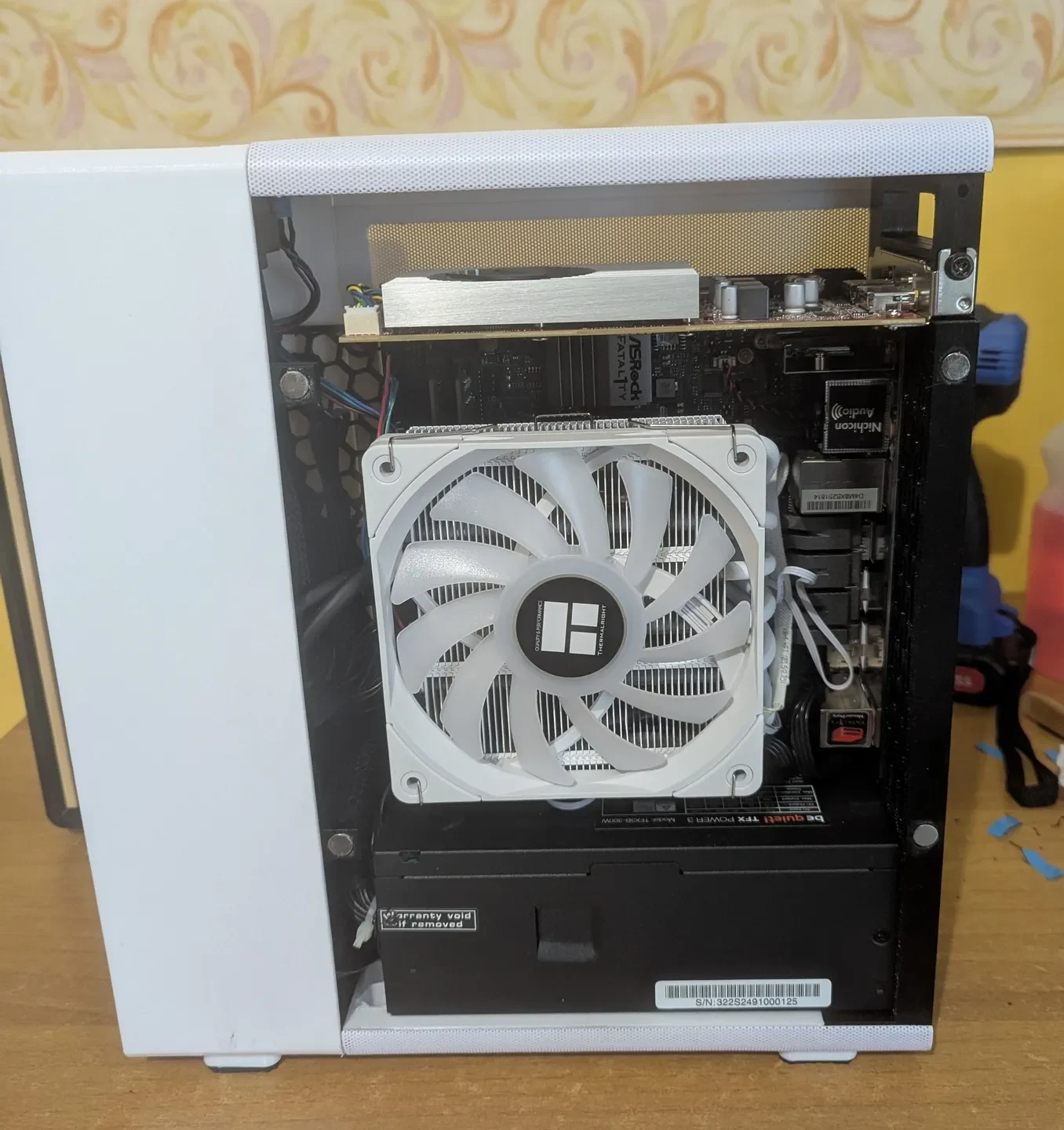

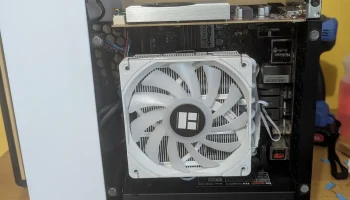

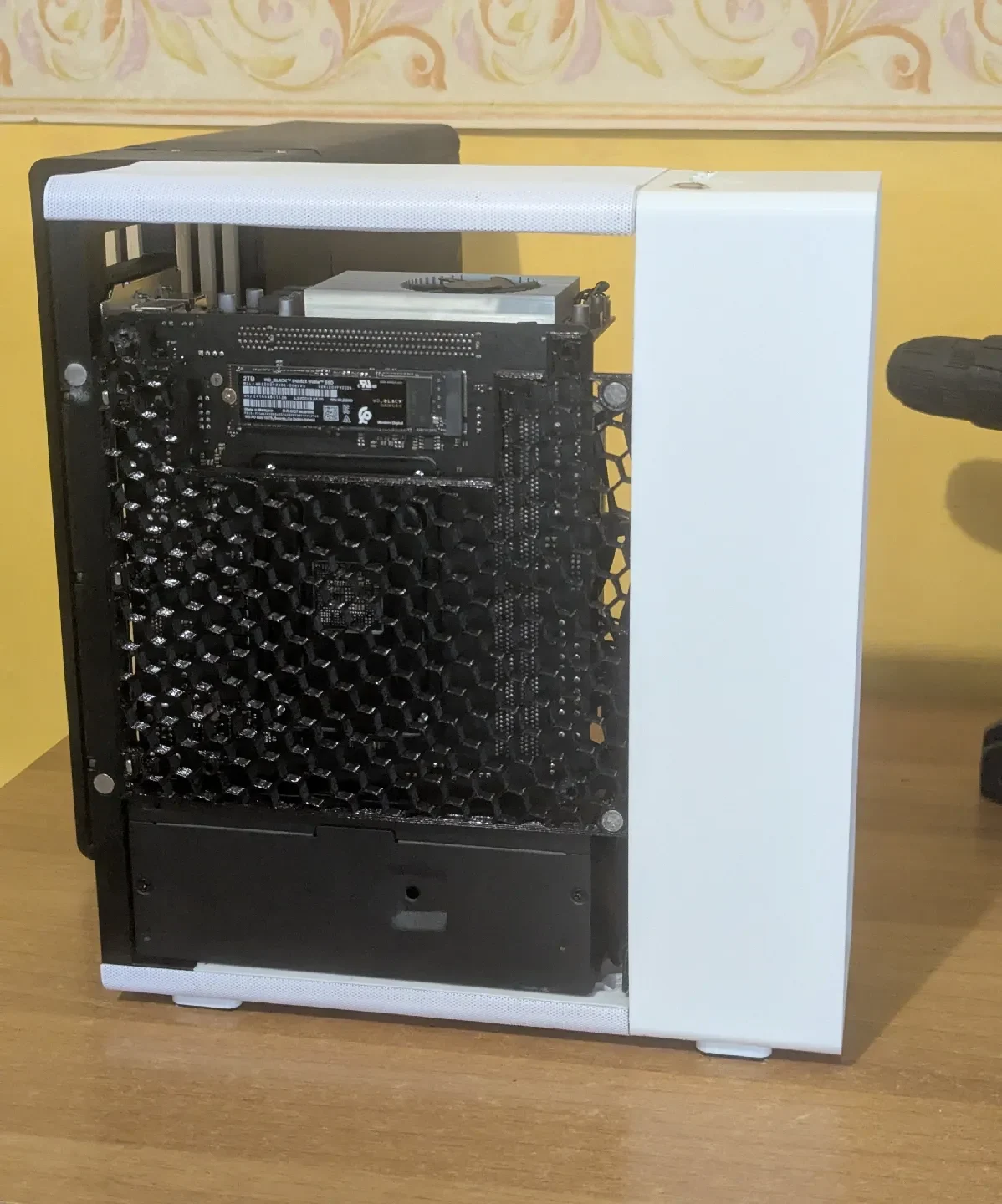

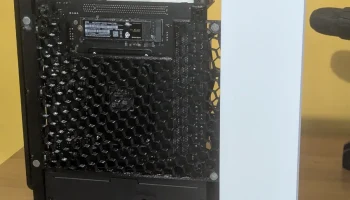

Установите блок питания, материнскую плату и кулер процессора.

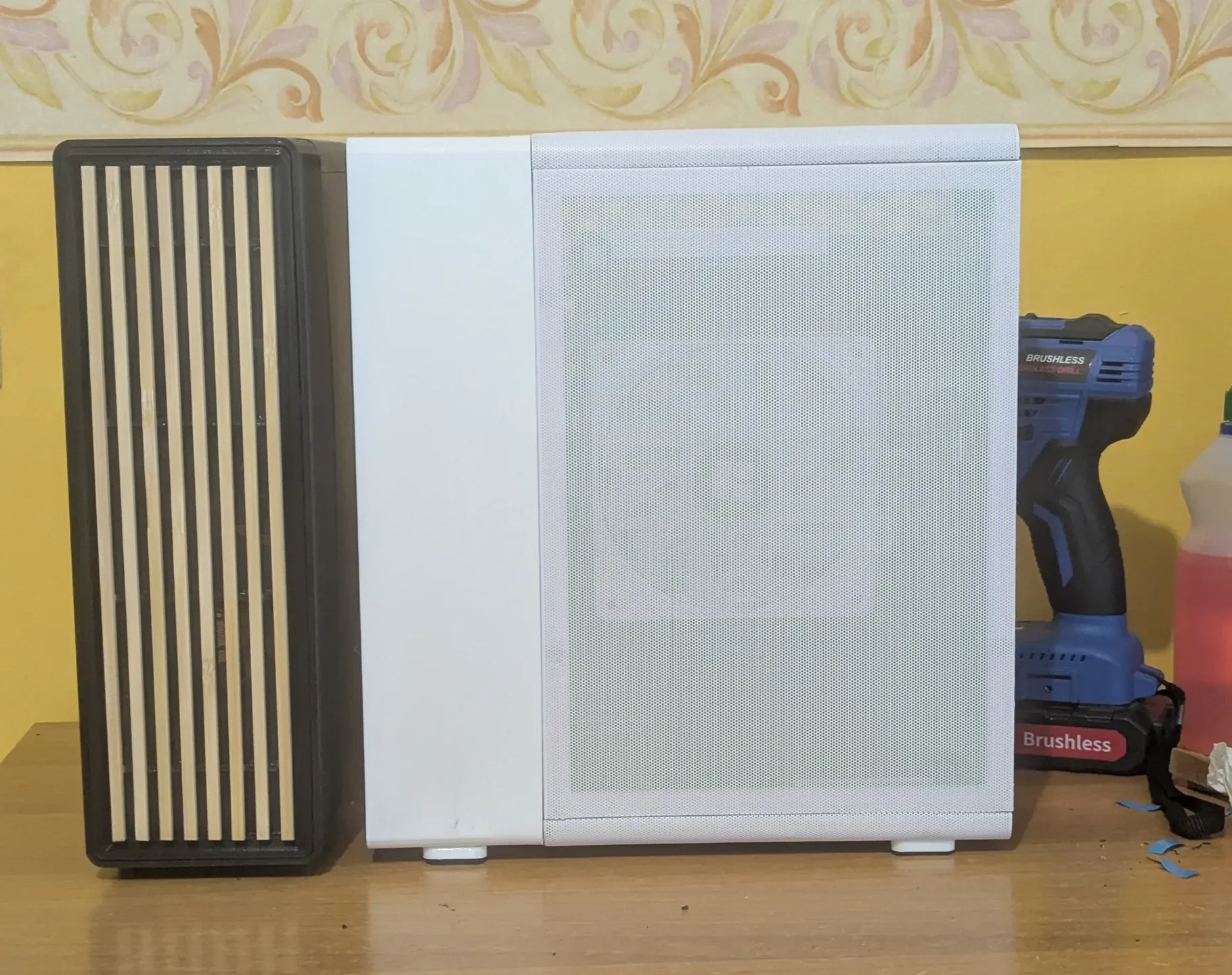

Закройте корпус, прикрепив с помощью магнита 2 боковые панели (side.3mf)
