Корпус NAS ITX с 4 отсеками с возможностью горячей замены

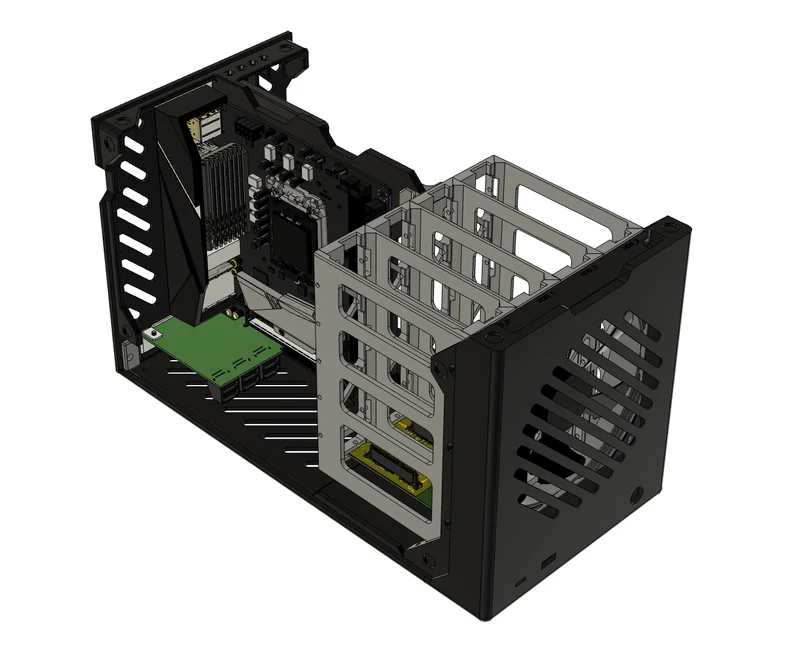

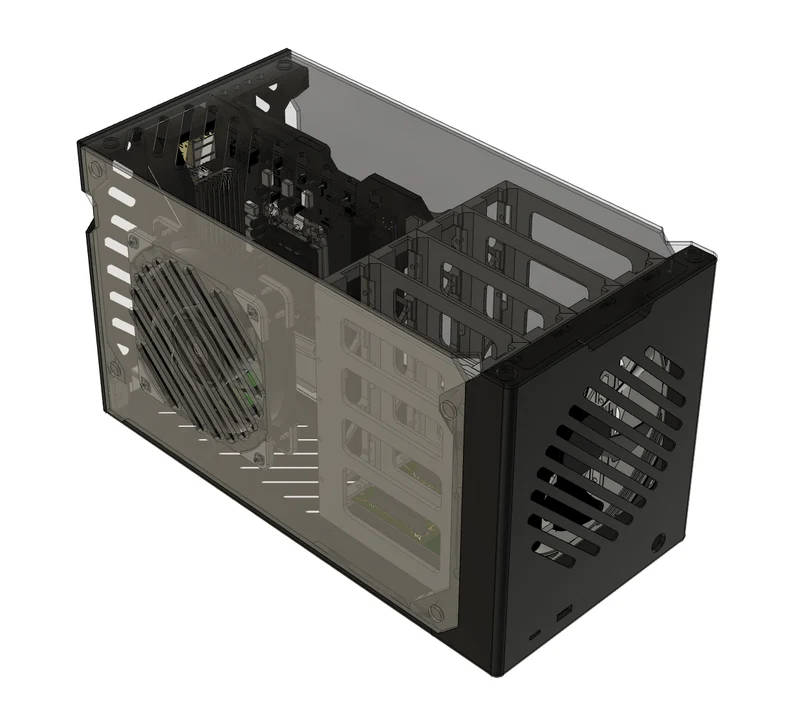

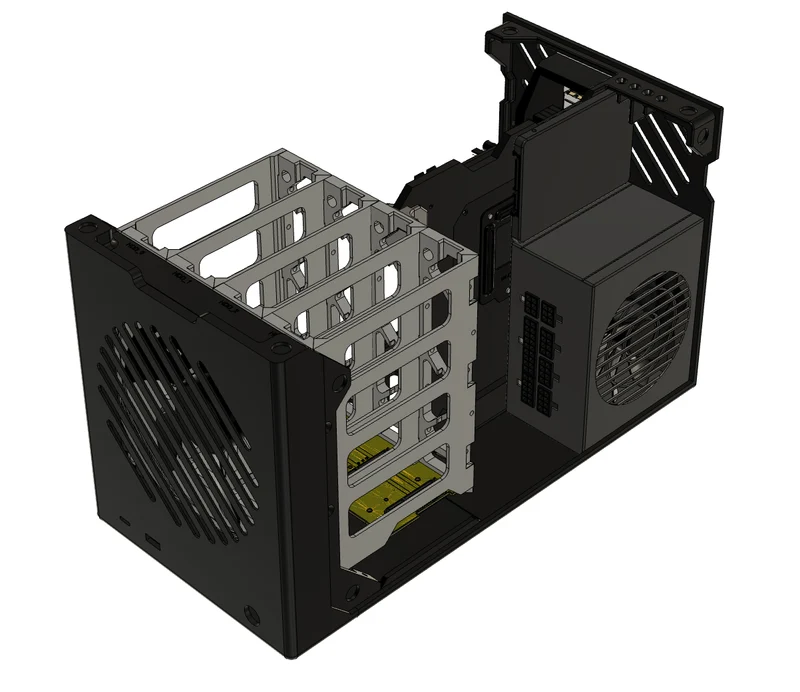

Разработан и напечатан этот корпус ITX с 4 отсеками для NAS, обеспечивающий возможность горячей замены жестких дисков со встроенной объединительной панелью и поддержку карт PCIE полной длины и половинной высоты.
Я разработал его так, чтобы использовать минимальные выступы для обеспечения прочности деталей и оптимального воздушного потока для охлаждения мощных процессоров и жестких дисков корпоративного уровня. Используются стандартные направляющие для жестких дисков CoolerMaster, доступные на Amazon/AliExpress.

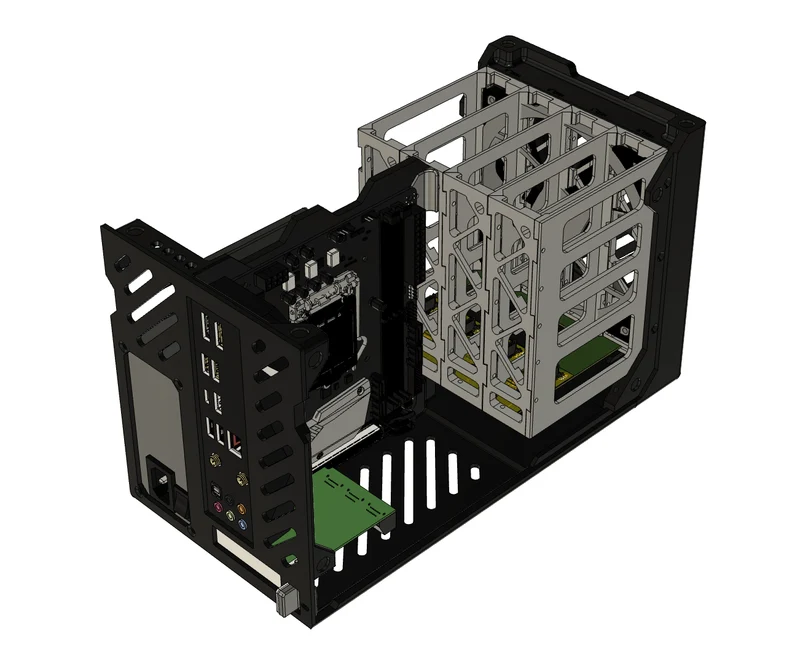

Корзина для жестких дисков является расширяемой и модульной, печатается плоско и складывается для сборки. Чтобы собрать клетку, я использовал винты с потайной головк��й длиной 3/8 дюйма 6-32, вероятно, только на клетку понадобится около 20 штук.
В окончательной сборке этого корпуса задействовано множество винтов/оборудования, большая часть которых — винты с дюймовой резьбой 6-32. Я рекомендую приобрести винты с потайной головкой, чтобы все было заподлицо. Также потребуется немного эпоксидной смолы, чтобы приклеить кронштейн материнской платы к основному основанию корпуса, так как в противном случае это привело бы к значительному выступанию.
Для сборки этого корпуса вам понадобится следующее оборудование:
30 винтов 6-32 x 3/8 дюйма для отсека для жесткого диска и сборки
2 винта 6-32 x 1 дюйм для крепления двух половин корпуса.
1 винт 6-32 x 2 дюйма для повышения устойчивости крепления отсека для жестких дисков.
4 стойки M3 x 5 мм для крепления материнской платы
8 направляющих для жестких дисков CoolerMaster
Круглые магниты 9x9x2 мм для крепления на боковой панели (не тестировалось)
Другие различные детали, такие как кнопка питания и сборка передней панели (я еще не закончил эту часть)
