Корпус Jonoff N1 для NAS/ПК с 3D-печатью
Когда я увидел Jonsbo N1, я захотел создать (в основном) версию, напечатанную на 3D-принтере.

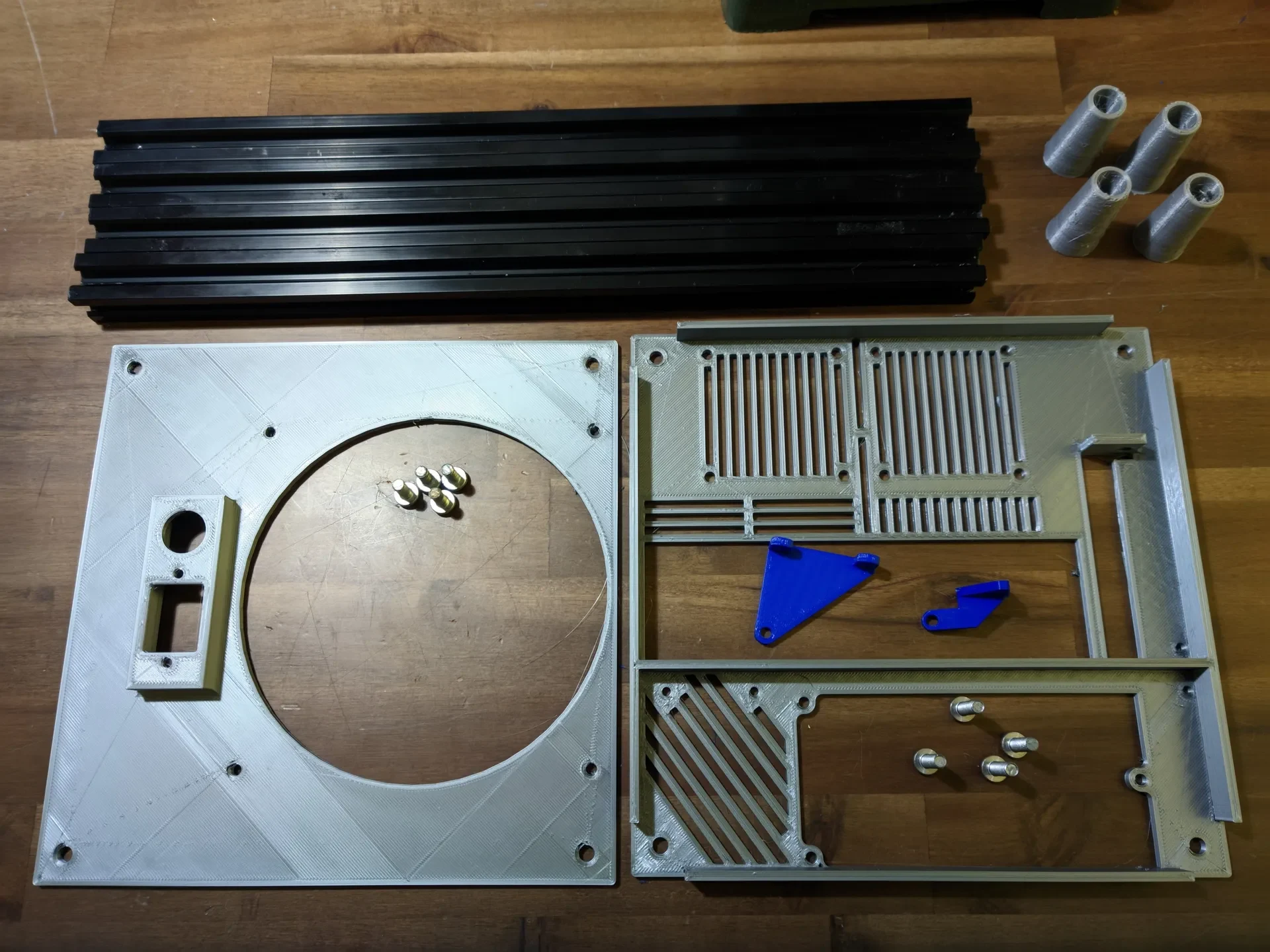

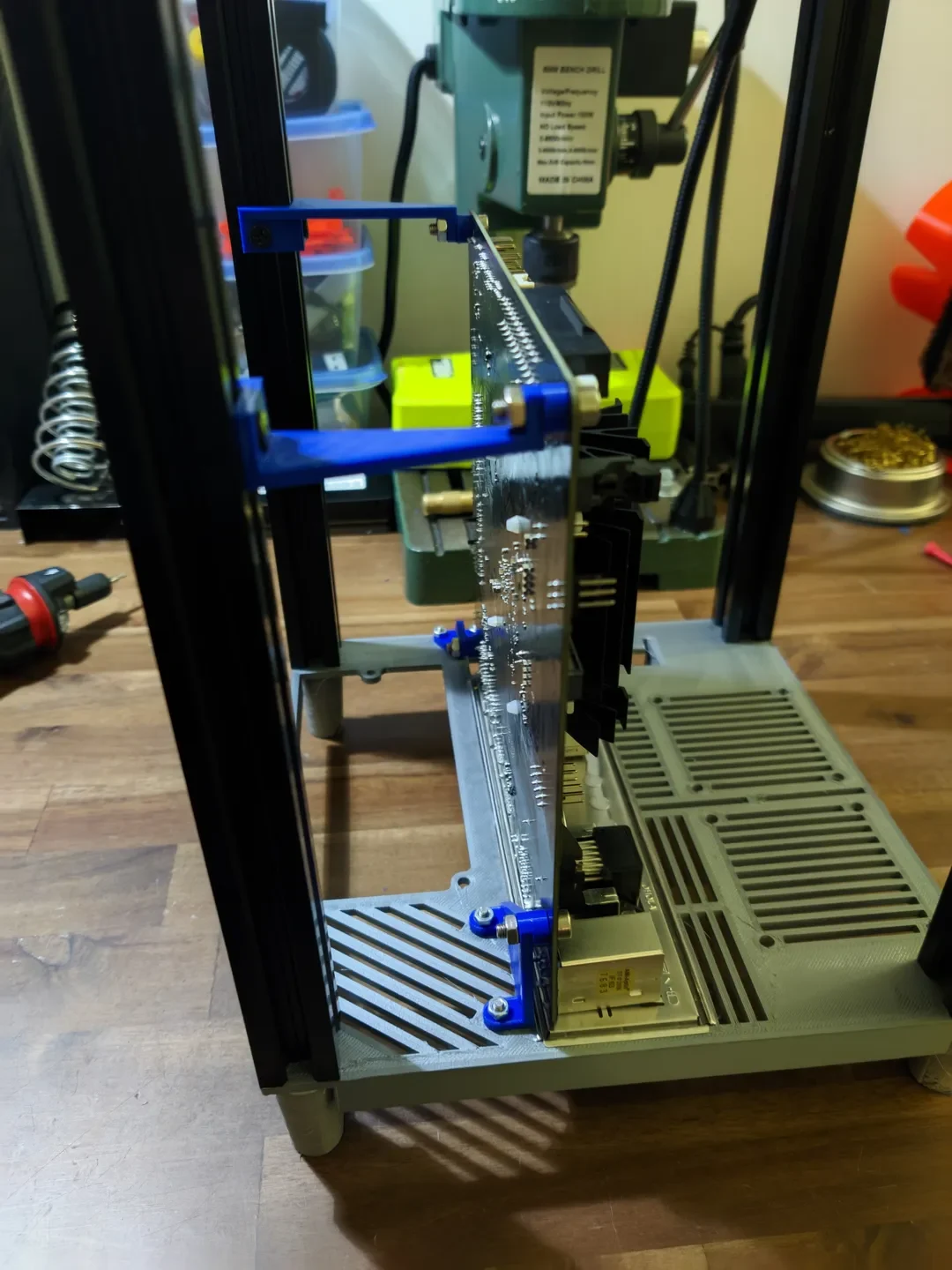

Я уже внес некоторые изменения по сравнению с прошлым разом, когда делал фотографии. Но поскольку эта плата ITX у меня не работает, я не видел необходимости тратить больше нити накаливания.
Особенности
Файлы .SLDPRT и .STEP для ремиксов.
Совместимость с Mini-ITX
Совместимость с блоком питания SFX
Зазор процессорного кулера ~115 мм
140-мм вентилятор
2 вентилятора 60 мм (опционально)
До 5 3,5-дюймовых накопителей и 3 2,5-дюймовых накопителей (в других конфигурациях может быть до 8 2,5-дюймовых накопителей).
Существует дополнительная нижняя пластина без р��шеток, если вы хотите, чтобы она была закрыта, чтобы ограничить поток воздуха.
Вы можете распечатать все сплошные боковые панели, если хотите, чтобы поток воздуха выходил сверху и снизу.
В комплект поставки входит версия ножки Foot-Short, если у вас есть шнур питания с поворотом на 90 градусов, как этот https://smile.amazon.com/dp/B0002343AS
Вырезы в 5-DRIVE-BAY-BOTT-SPACER предназначены для прокладки кабелей (стяжки или липучки).

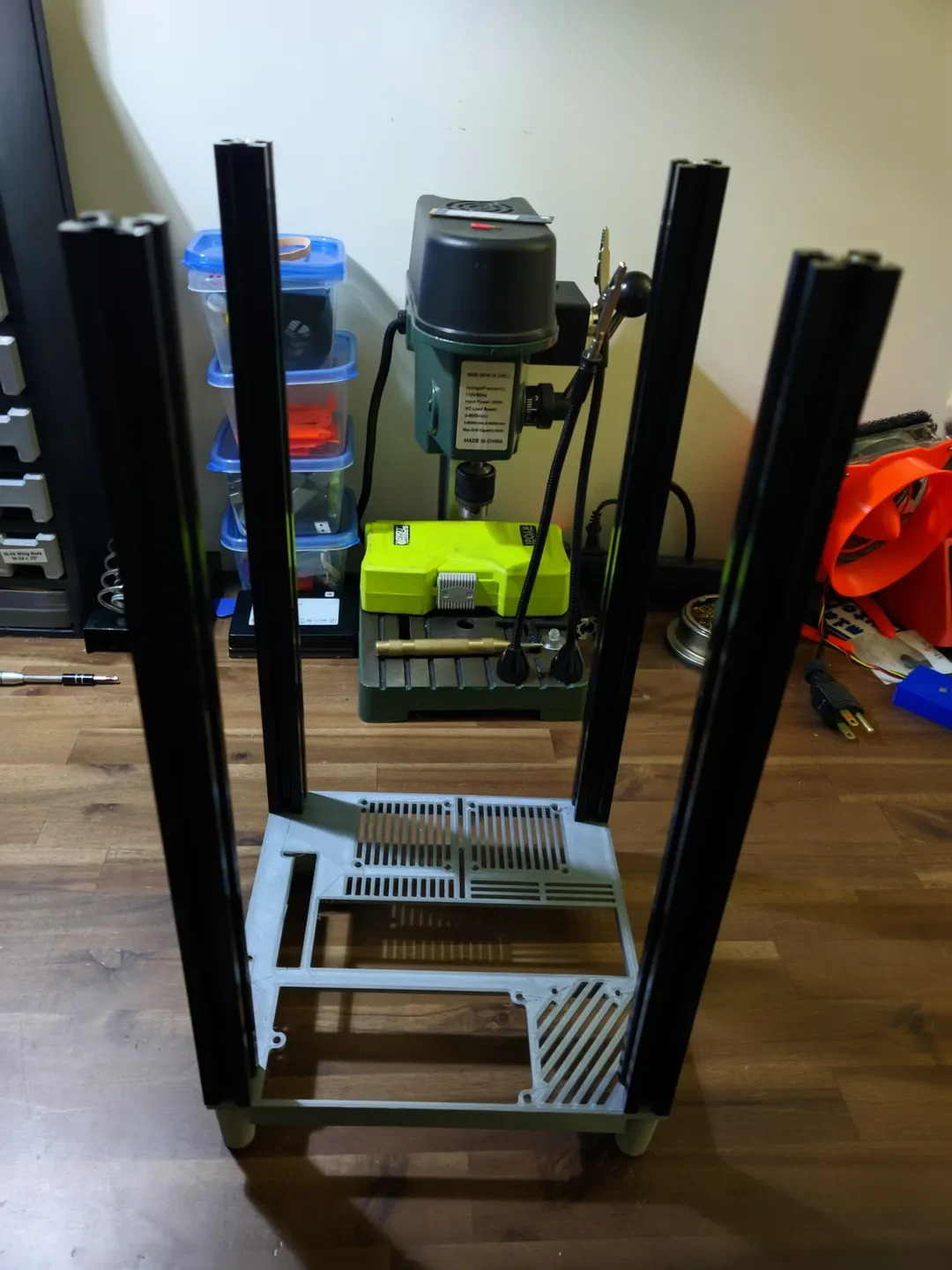

У БОКОВОЙ ПАНЕЛИ-БП и БОКОВОЙ ПАНЕЛИ-ВЕНТИЛЯТОРА отсутствует ребро с одной стороны, потому что БП и ВЕНТИЛЯТОР расположены заподлицо с AL-экструзией.
Большинство плат ITX имеют максимум 4 порта SATA. Скорее всего, вам понадобится один из них, использующий доступный слот m.2 для расширения до большего количества дисков: https://smile.amazon.com/dp/B07T3RMFFT.
Спецификация: https://docs.google.com/spreadsheets/d/1C9vJ7cMVNHQrlQtM646Gu7m4Hos9Y1LWHjn2wHxYc7g/edit?usp=sharing
Текущие проблемы/список дел/недостатки конструкции, которые необходимо улучшить:
Низкопрофильный слот PCIe не тестировался. У меня его под рукой нет, поэтому я сделал все, что мог.
Боковые панели тонкие и защелкиваются на месте. Будьте осторожны, удаляя их. Для печати им также требуется много нити.
Нужна боковая панель с частичной сеткой, чтобы блок питания мог дышать благодаря цельной конструкции панели.
Добавьте варианты боковой панели с отверстиями для крепления вентилятора
Добавьте варианты верхней панели для вентиляторов диаметром 120, 140, 160 и 180 мм.
Добавьте верхнюю панель с возможностью ввода-вывода заподлицо, чтобы верхняя крышка не требовалась.
Материнская плата, которую я тестировал, не имела дополнительных разъемов для питания двух 60-мм вентиляторов. Убедитесь, что выбранная вами материнская плата поддерживает их, или у вас есть способ обеспечить их питание.
