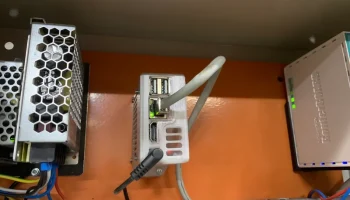

Монтажный корпус Banana pi m2 plus

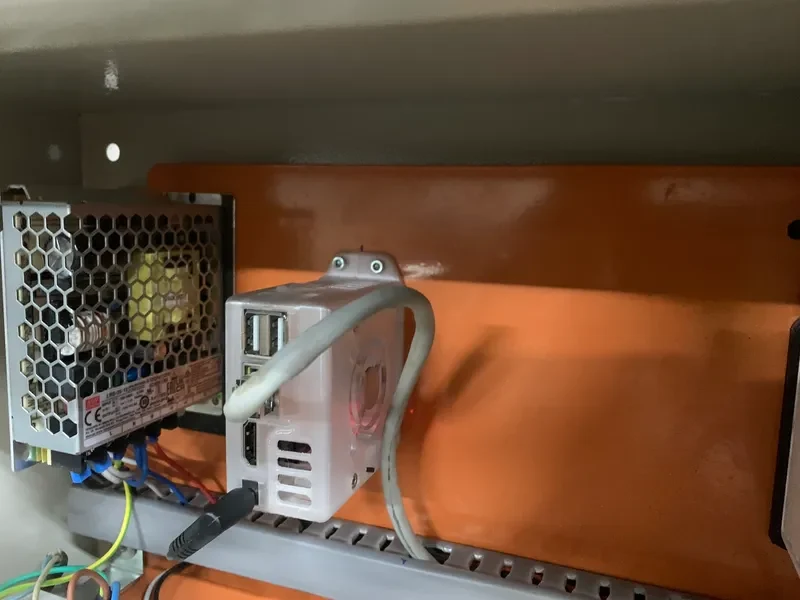

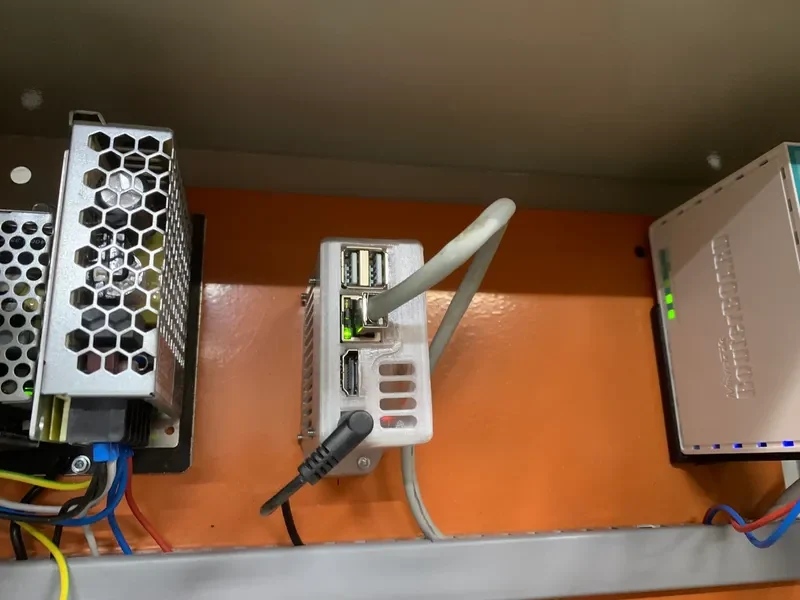

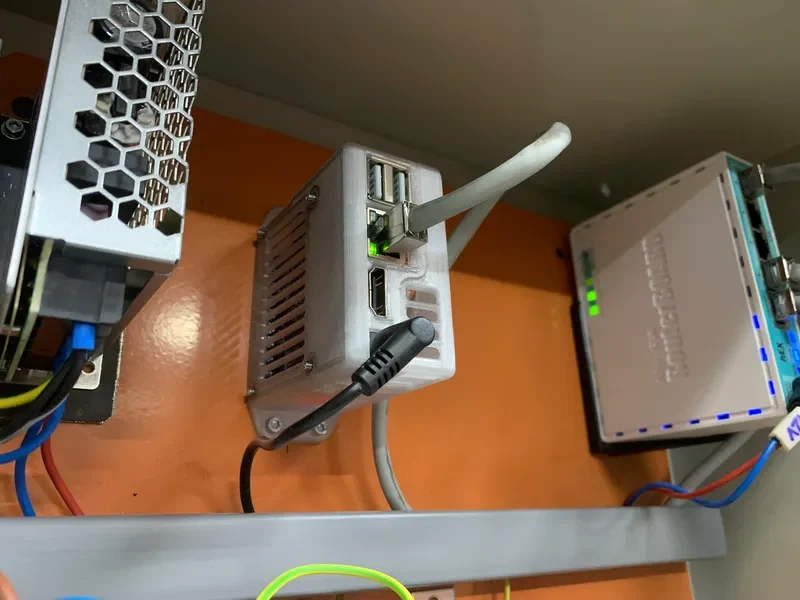

Это корпус, состоящий из двух частей, для Banana Pi m2 plus. Это позволяет устанавливать его на поверхность портами к себе.

Доступна большая часть ввода-вывода, за исключением интерфейса камеры CSI и отладочного ttl uart. Внутри корпуса можно установить вентилятор 40x40x10 (возможны более толстые вентиляторы, но могут возникнуть проблемы с зазором).

Корпус крепится четырьмя болтами с шестигранной головкой диаметром 30 мм.

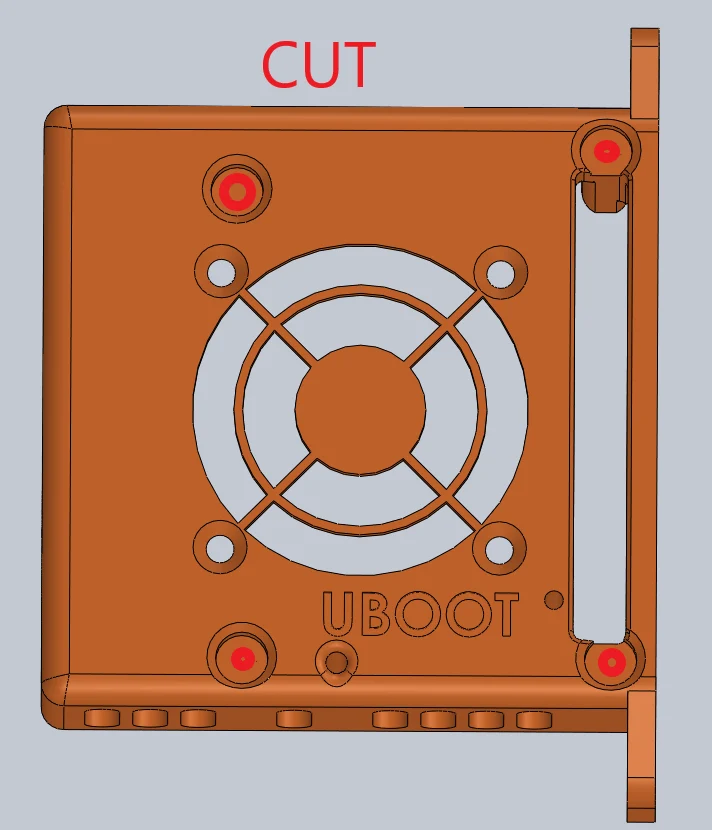

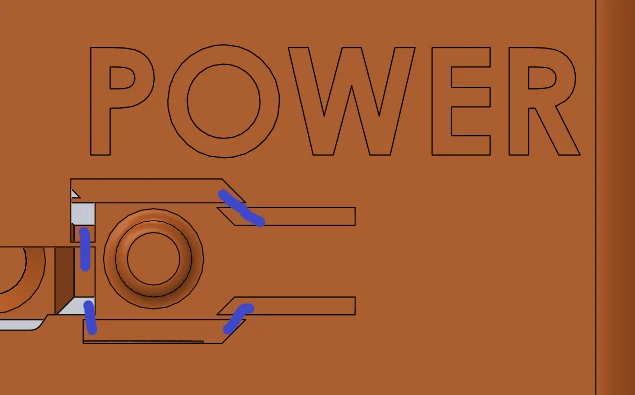

Некоторые детали необходимо разрезать, чтобы они могли функционировать, как кнопки и гнезда для болтов.

Это было сделано для печати.

В нижней части имеются отверстия для установки термофиксирующих вставок.

Кнопка UBOOT представляет ��обой всего лишь кусок нити, конец которой вплавлен в головку, поэтому ее невозможно вставить.

Кусок прозрачной нити используется в качестве световода для светодиода состояния.

Крепежные отверстия расположены в прямоугольнике 17х80 мм, их размер 3,5 мм.

Плата прилегает очень плотно, поэтому я напечатал корпус из PETG, чтобы его можно было согнуть и разместить кнопки. После установки кнопки оказываются на своих местах и ​​больше не являются проблемой.

Дело не нуждается в поддержке.

Если у вас возникли какие-либо проблемы, оставьте комментарий.
