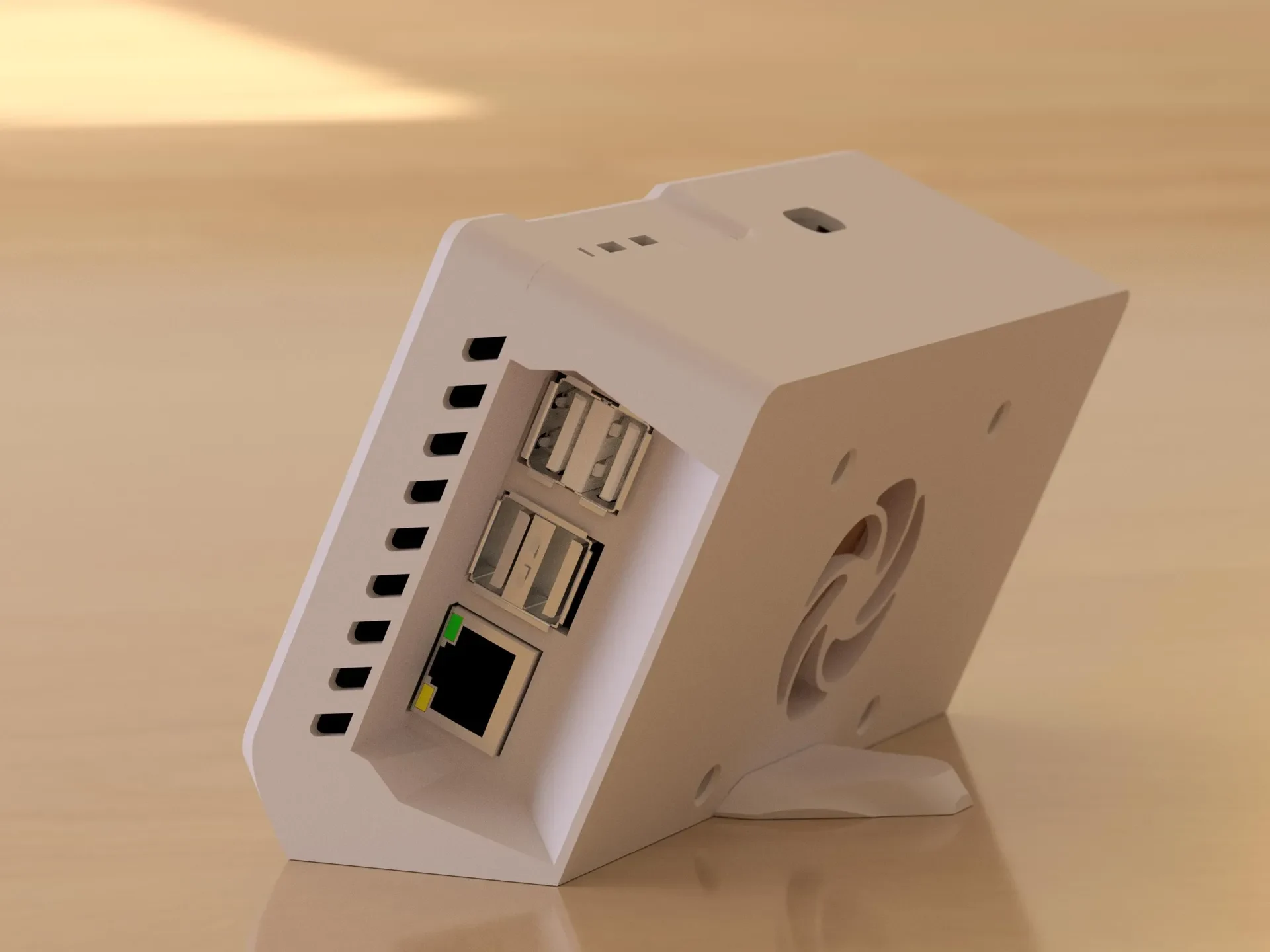

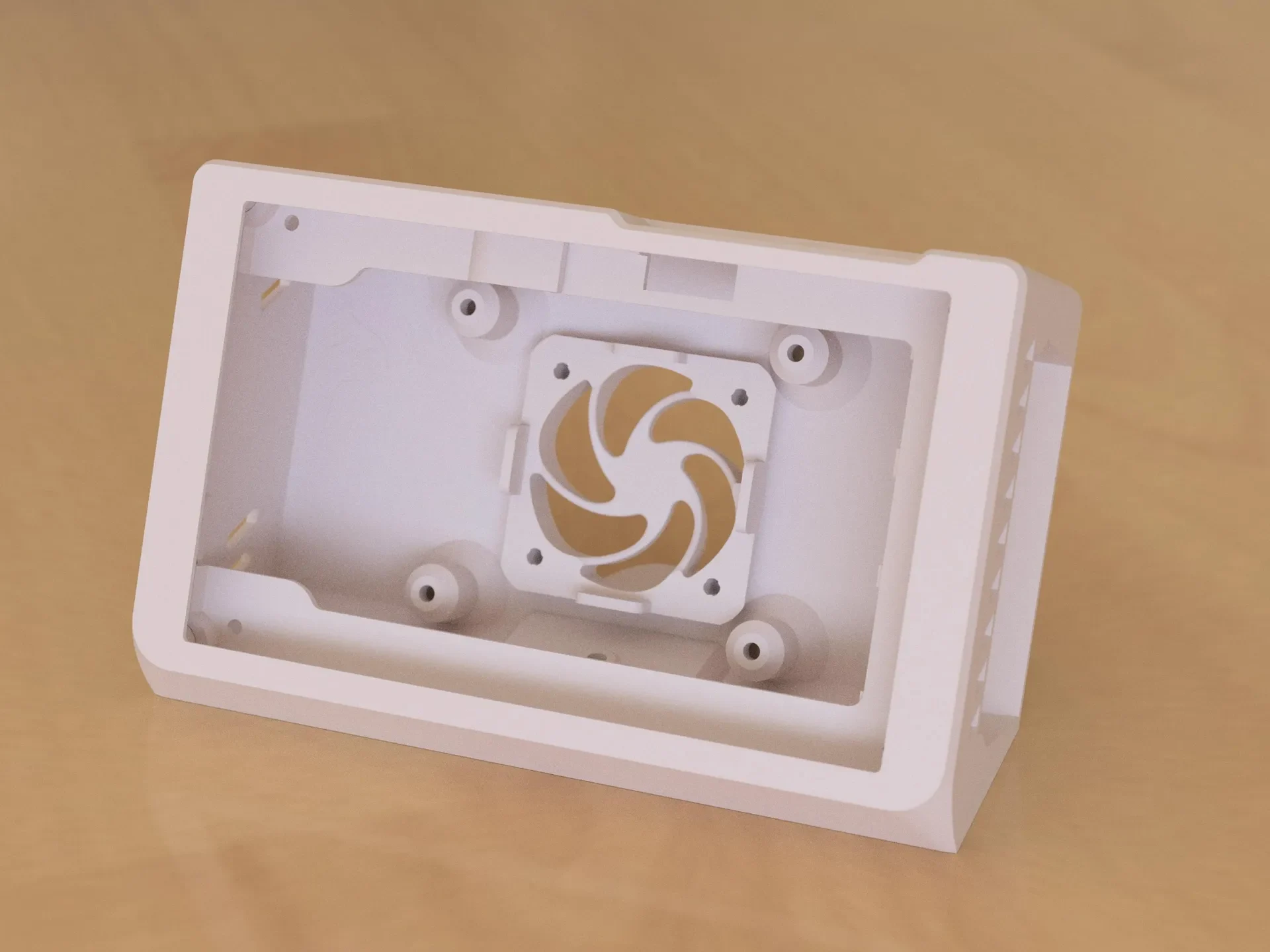

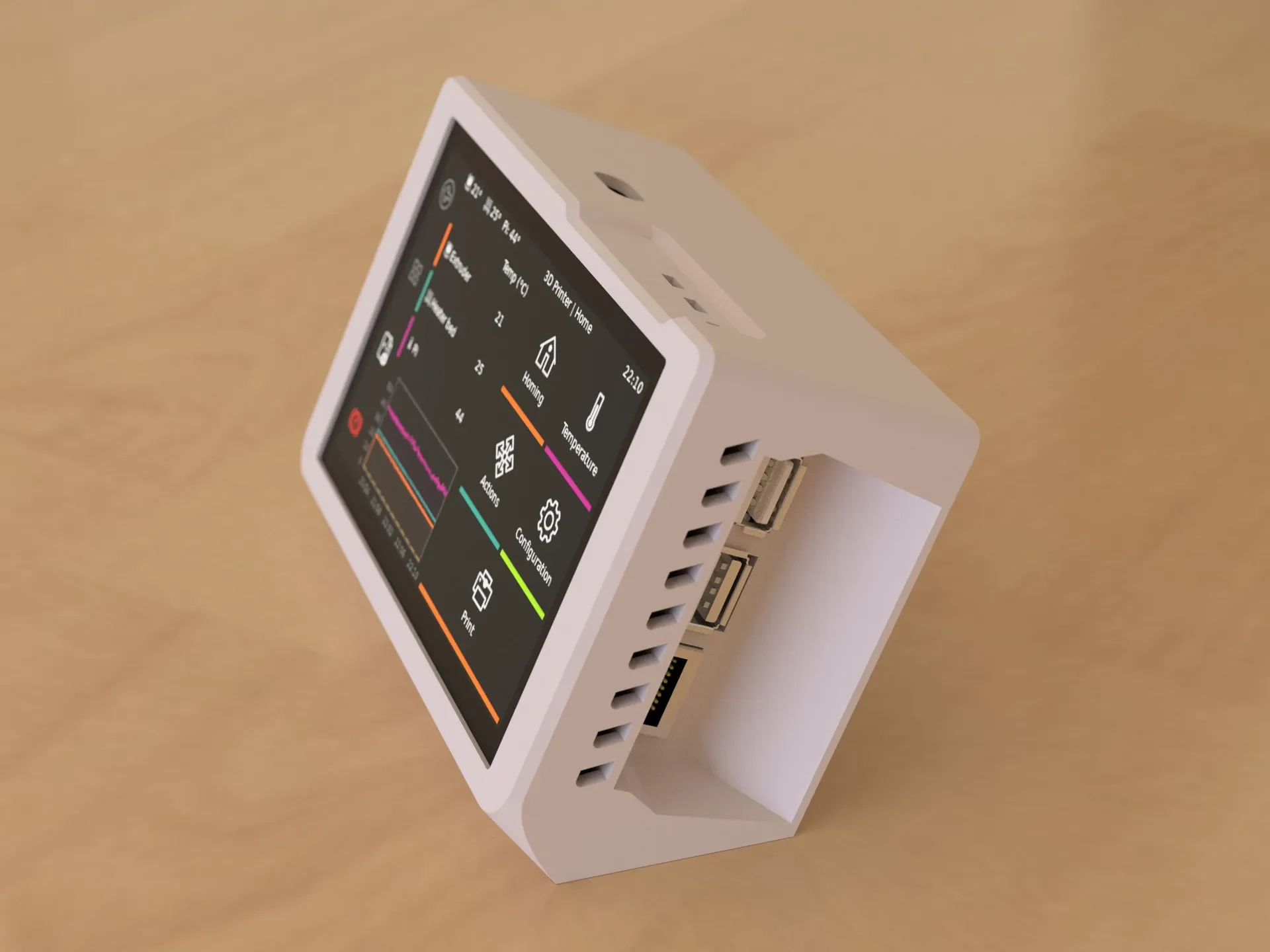

Корпус для BTT Pi 2 или raspberry pi 3b + PiTFT50 v2.x +...

обновлено 13 января:
Версия 3 должна быть безопасной для печати и тестирования.
Я напечатал версию 2 для Raspberry Pi 3 и tft50 v2.0, и потребовалось только одно небольшое исправление, которое исправлено в версии 3.

обновлено 12 января:
был небольшой участок, который нужно было побри��ь
также подправил его, чтобы можно было дополнительно добавить шайбы M2,5 под btt pi, подняв его на 0,5 ~ 0,6 мм, не уверен, нужно ли это

----
не тестировался (после стадии прототипа STL будет выпущен бесплатно)

Четыре винта M2,5 (длина неизвестна, скорее всего M2,5x6 или около того)
От четырех M3x6 до M3x12 (многослойная деталь)
Четыре плоские шайбы М2,5 или напечатанная мной с боковыми стенками.
Два М3х8 (может быть М3х6) (задний корпус)
Два M3x6 (футовые)
Четыре M3x12 (вентилятор)

Четыре стойки M3x17 (предположительно идут в комплекте с экраном)

Вентилятор 5В — 4010

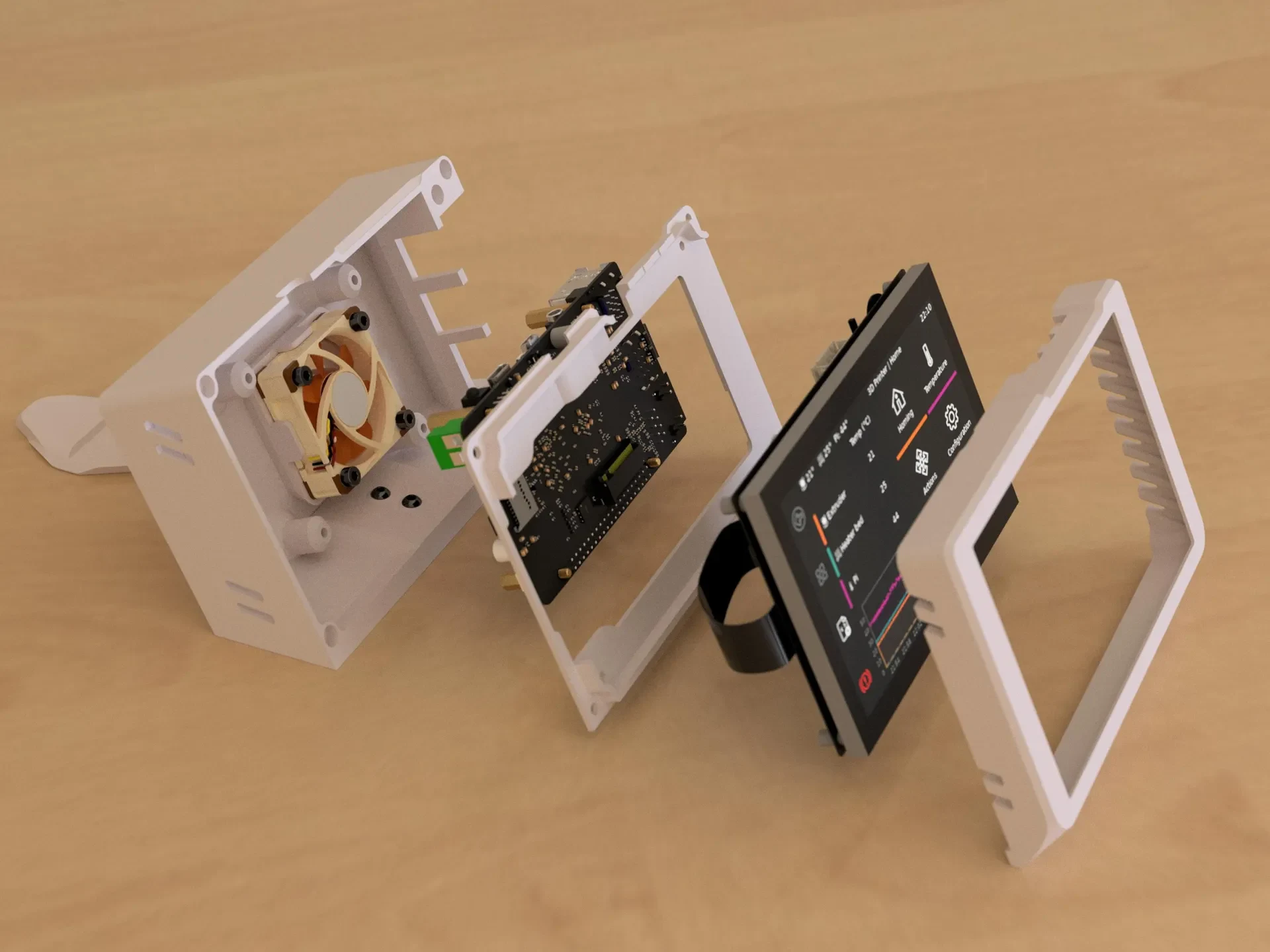

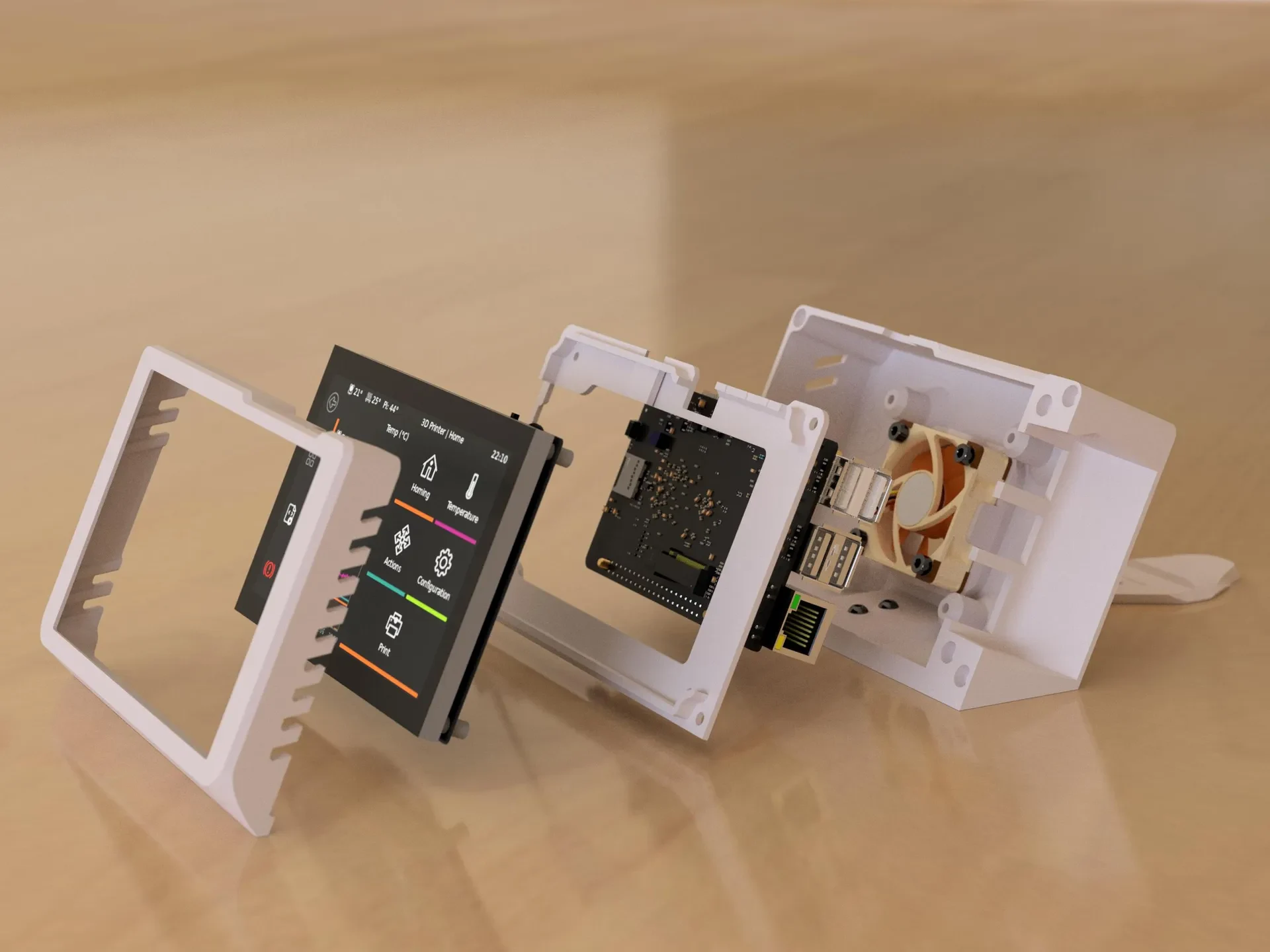

— добавить экран в кадр
— добавьте зажатую печатную часть
— закрепите экран винтами (М2,5)
— добавить ленточный кабель
— закрепите напечатанную деталь на передней панели с помощью винтов M3 (от M3x6 до M3x12).
— Аккуратно установите шайбу М2,5 (напечатанную модель боковой стенки будет легче временно удерживать на месте)
— добавьте число «пи» и закрепите на экране с помощью стойки M2,5 диаметром 17 мм в качестве винтов.
— подсоедините шлейф к разъему Pi Video.
— проложите порт питания USB C сейчас, так как это может быть проще, чем позже (кроме того, разъем USB C может фактически не пройти через отверстие после закрытия)
— если вам нужна задняя ножка (опция), установите ее сейчас и закрепите двумя M3x6 изнутри заднего корпуса (но проверьте, возможно, она останется на месте без винтов)
— установите вентилятор 5 В, закрепите винтами M3x12 и подключите его к GPIO.
— аккуратно поместите заднюю часть корпуса и закрепите 4 средними винтами М3х8 (если не помогло, попробуйте М3х6)

------
