Тонкий футляр для бейджа мероприятия WHY2025
Описание и цели

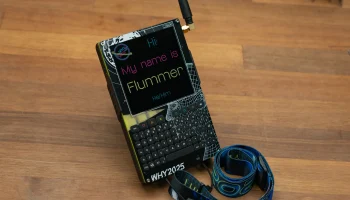

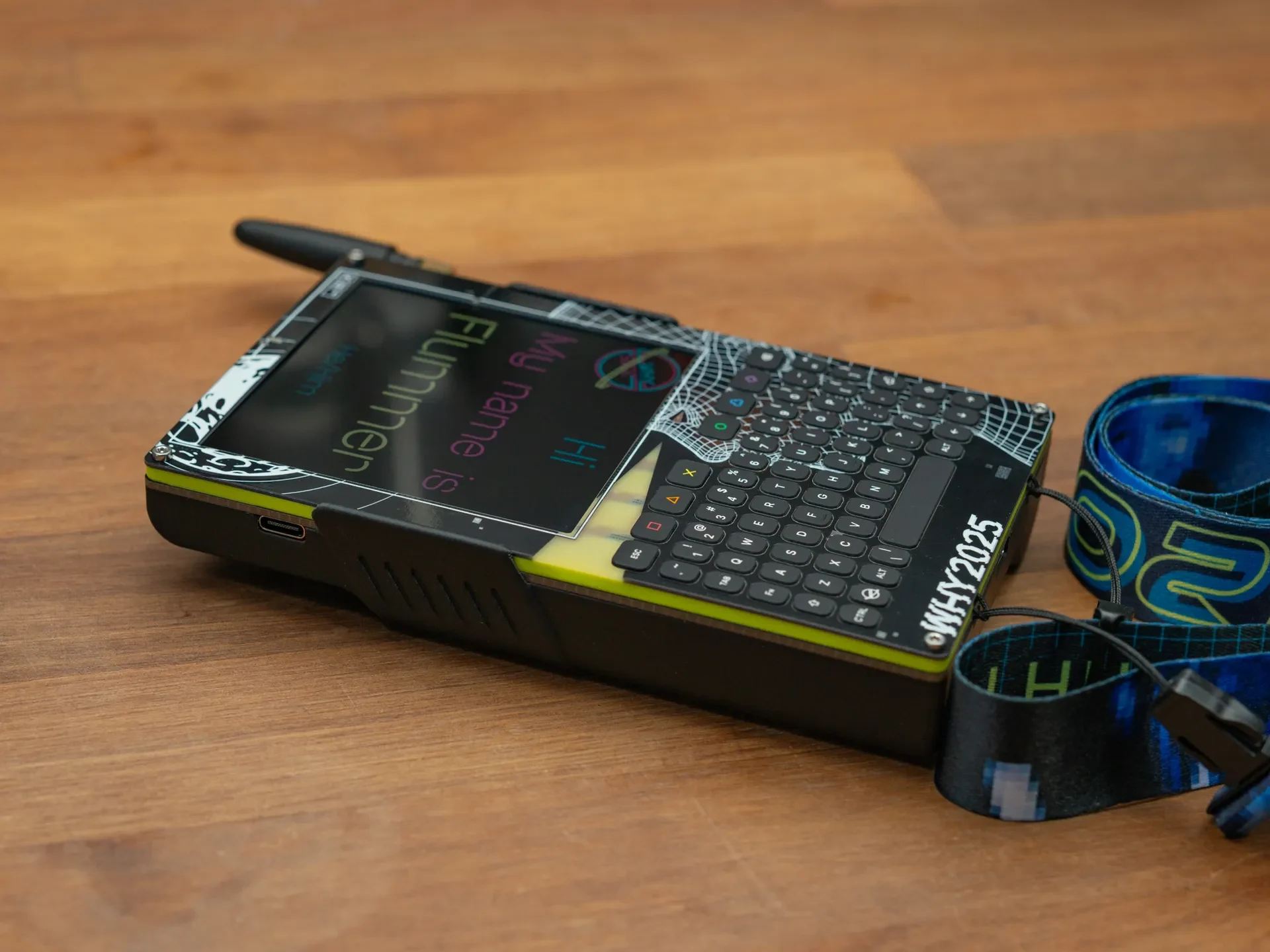

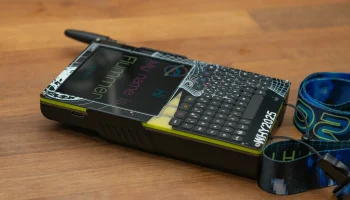

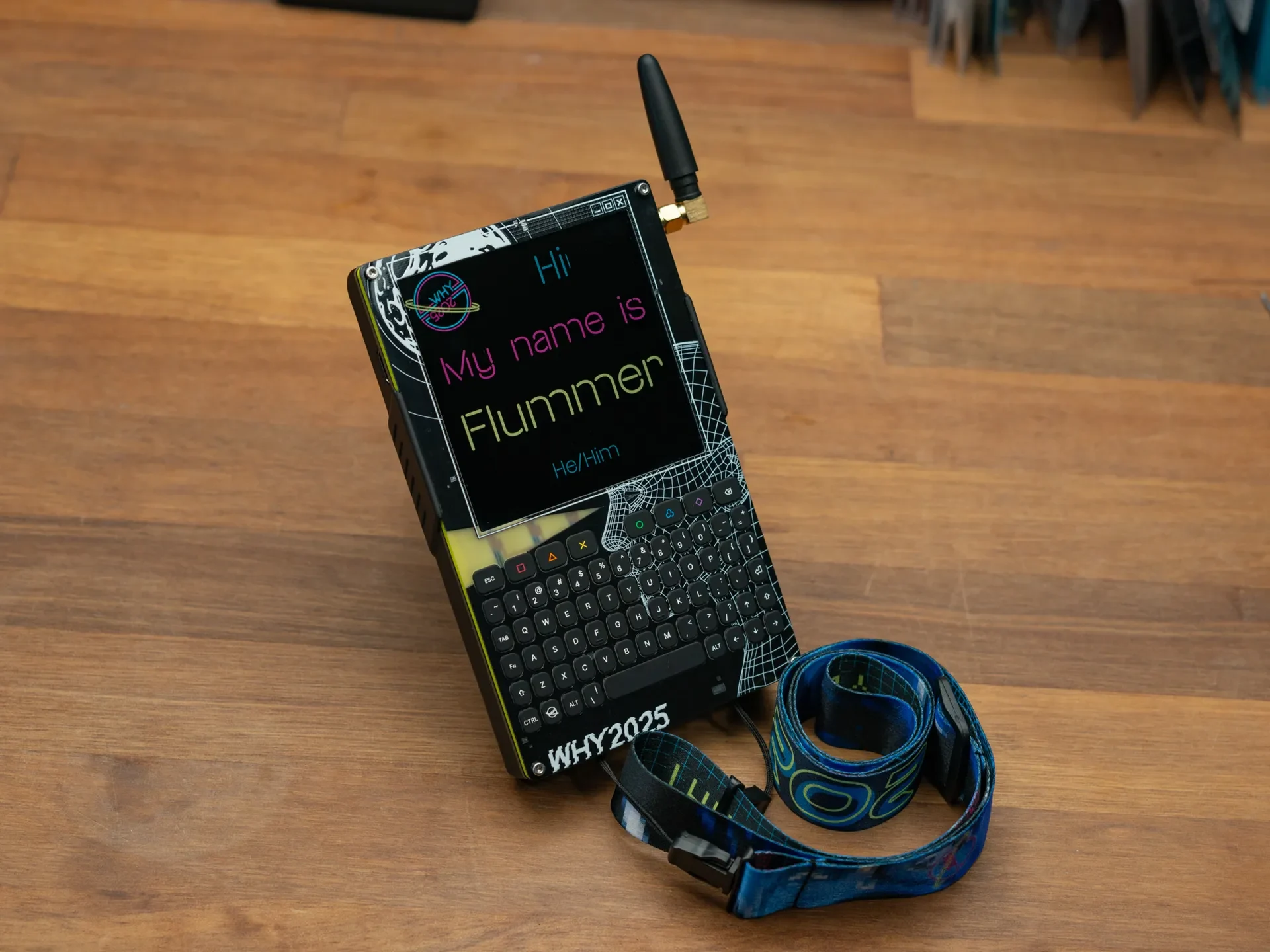

Это тонкий футляр для электронного значка мероприятия WHY2025, который располагается сзади, обнажая большую часть сторон, включая прокладку, которая затем становится частью общего вида, особенно если напечатана контрастным цветом, как показано на рисунке.

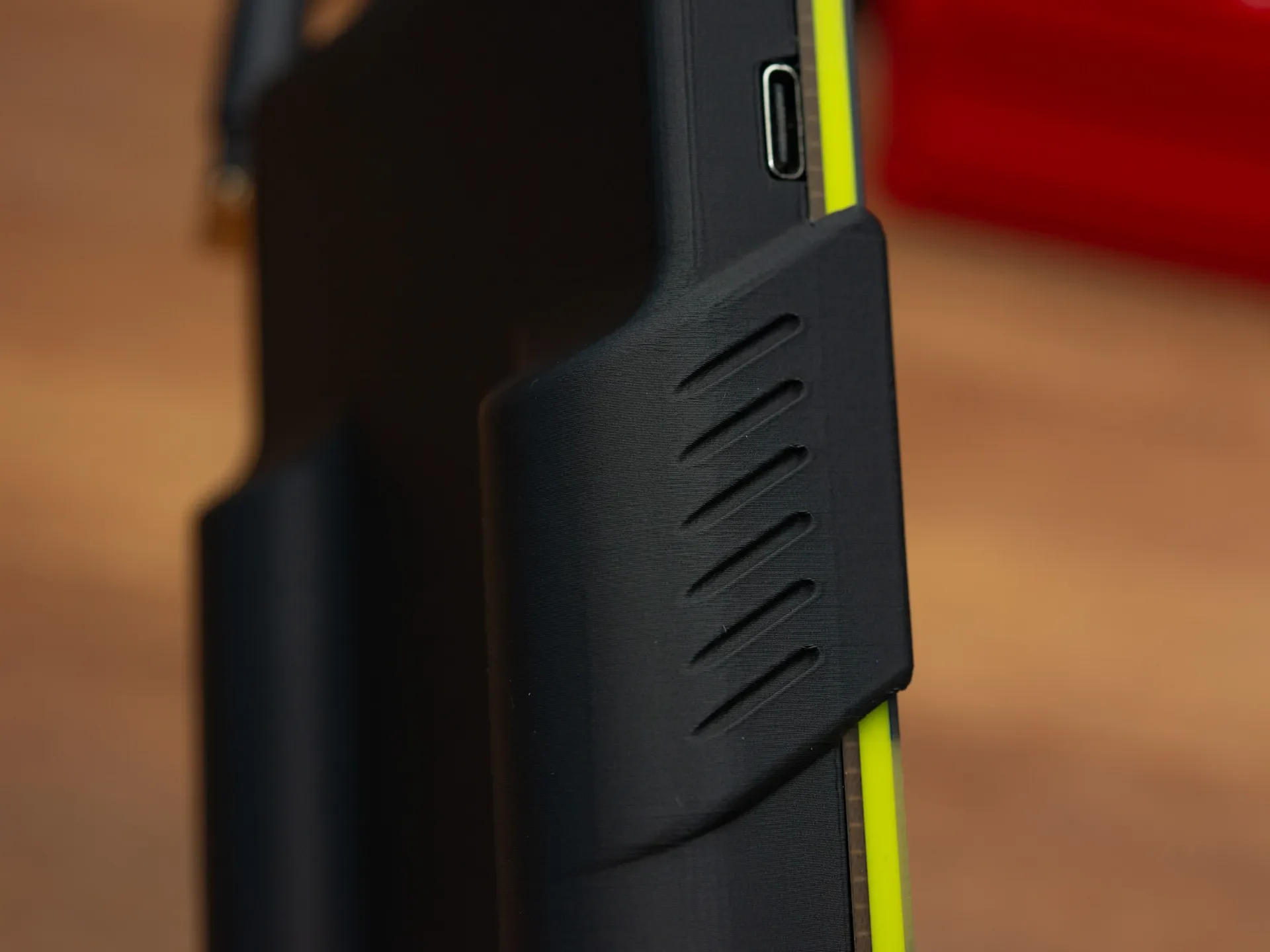

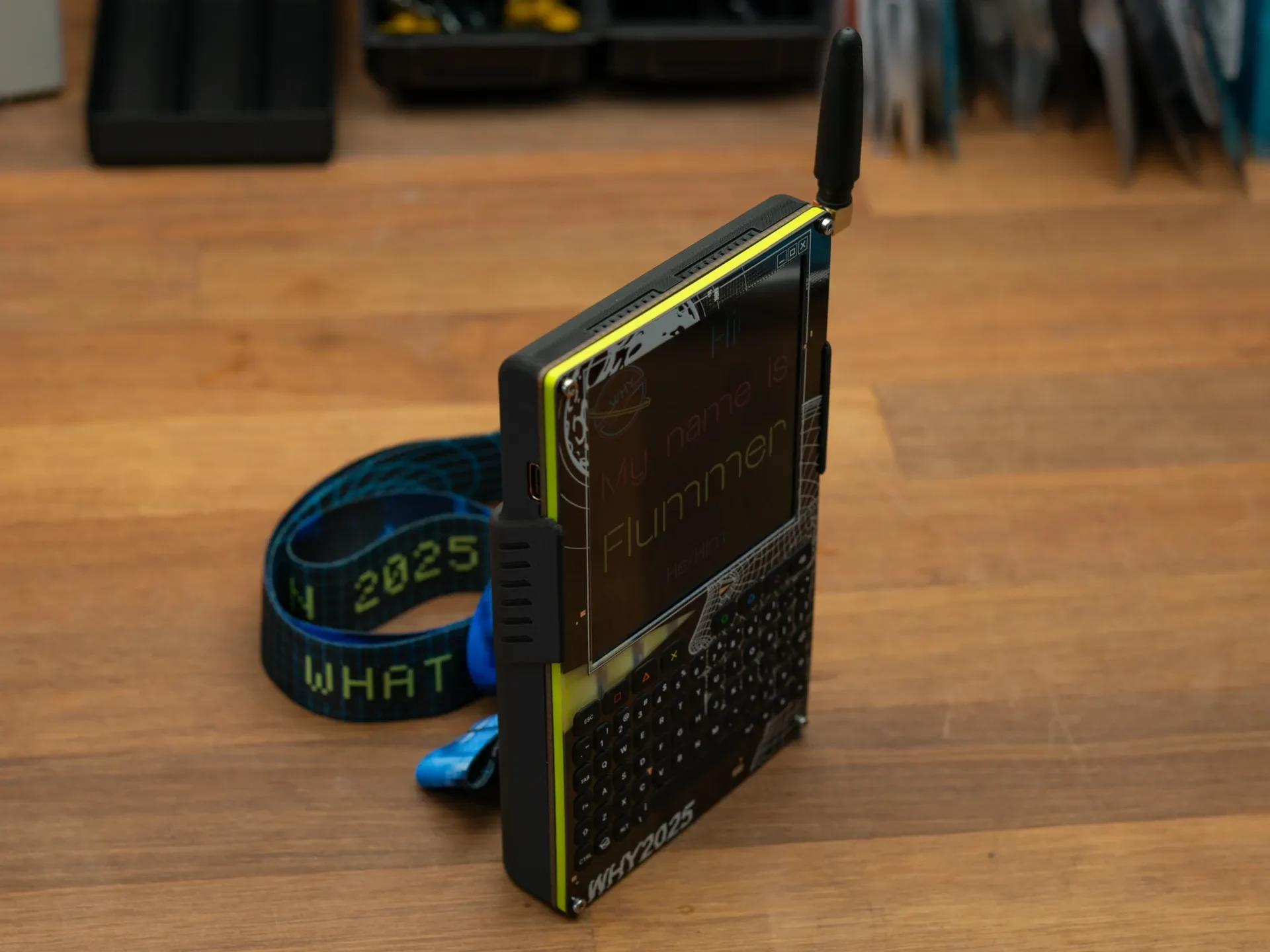

Целью этого дизайна было создание чего-то, что было бы приятно держать в руках, с закругленными краями, которое не закрывало бы и не вставляло бы порт расширения или кнопку питания. Некоторые из надстроек, которые работают с портом расширения, очень точно повторяют контур несущей печатной платы, и для того, чтобы они поместились, край печатной платы должен быть открыт сверху, что и происходит в этом случае. Лично я также считаю, что он выглядит хорошо, когда все разъемы находятся заподлицо с корпусом, что позволяет легко подключать к бейджу как кабели USB-C, так и дополнительные устройства.

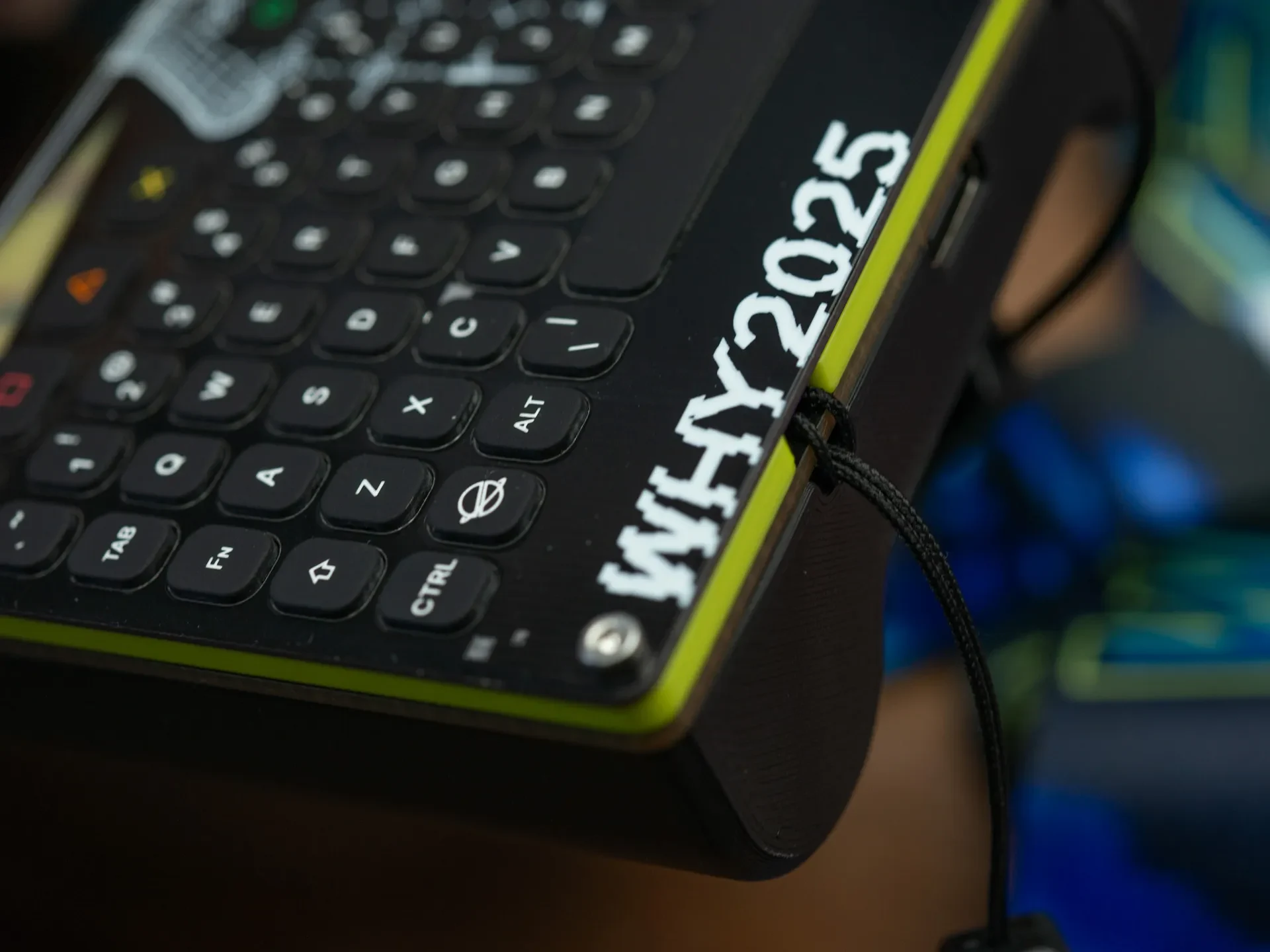

Чтобы удержать переднюю панель на месте и предотвратить ее небольшой прогиб, корпус поднимается с обеих сторон и захватывает переднюю часть, закрепляя ее посередине и позволяя винтам (4x M2x12 мм) в углах удерживать верхнюю и нижнюю часть. Это помогает убедиться, что кнопки клавиатуры возвышаются над лицевой панелью, чтобы было удобнее печатать.
Нет необходимости в поддержке и покрытии SMA.

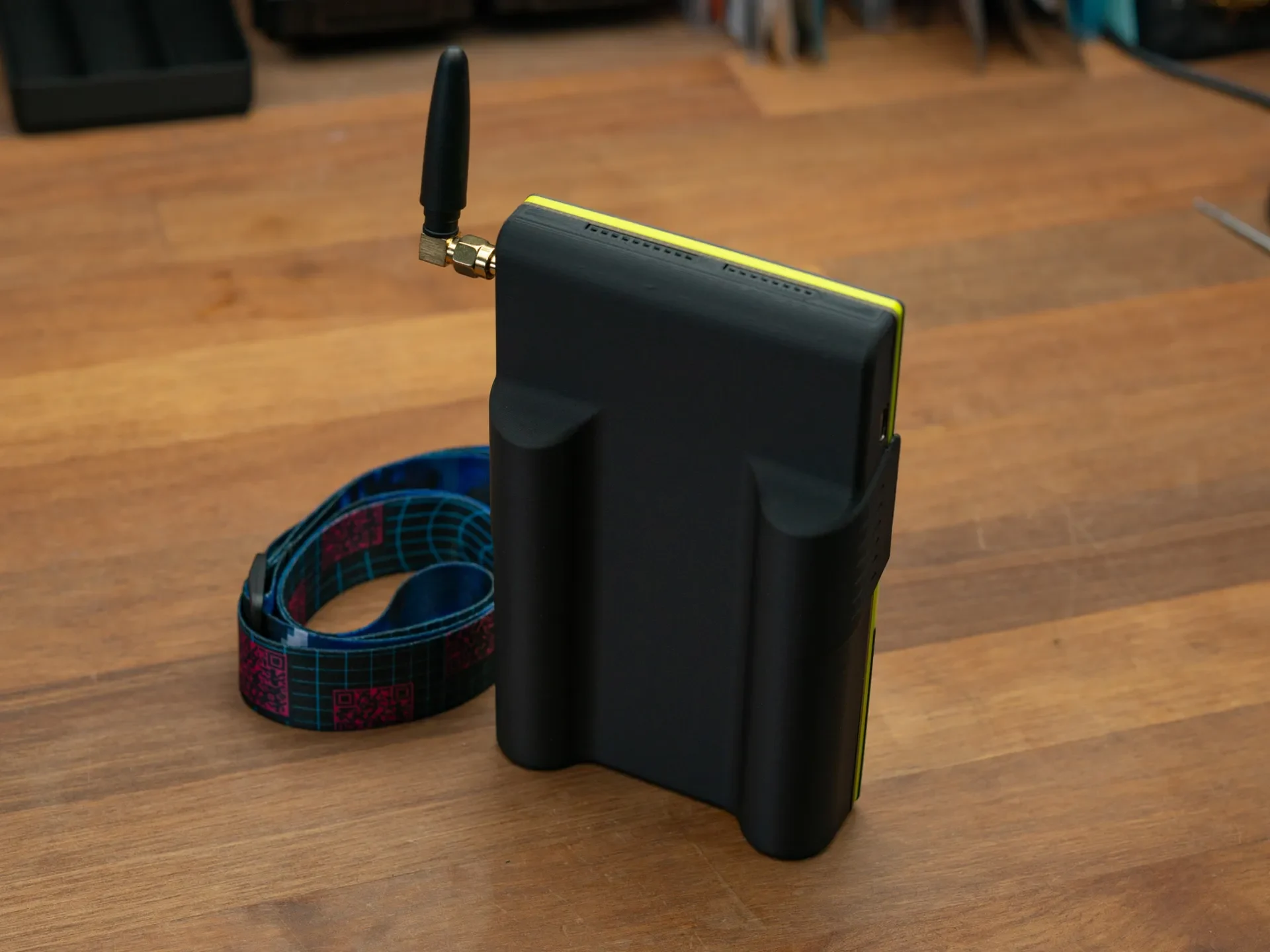

Дизайн предназначен для печати стоя без какой-либо поддержки, за исключением дизайна, разработанного как часть модели, в которой разъем SMA выходит.
Если вы не припаяли разъем SMA для антенны LoRa, вы можете оставить опору на месте, закрывая отверстие, но в противном случае ее легко снять с помощью плоскогубцев или, может быть, даже пальцев, поскольку она удерживается на месте только с помощью нескольких небольших перемычек.
Изменения, необходимые для соответствия вашему конкретному значку

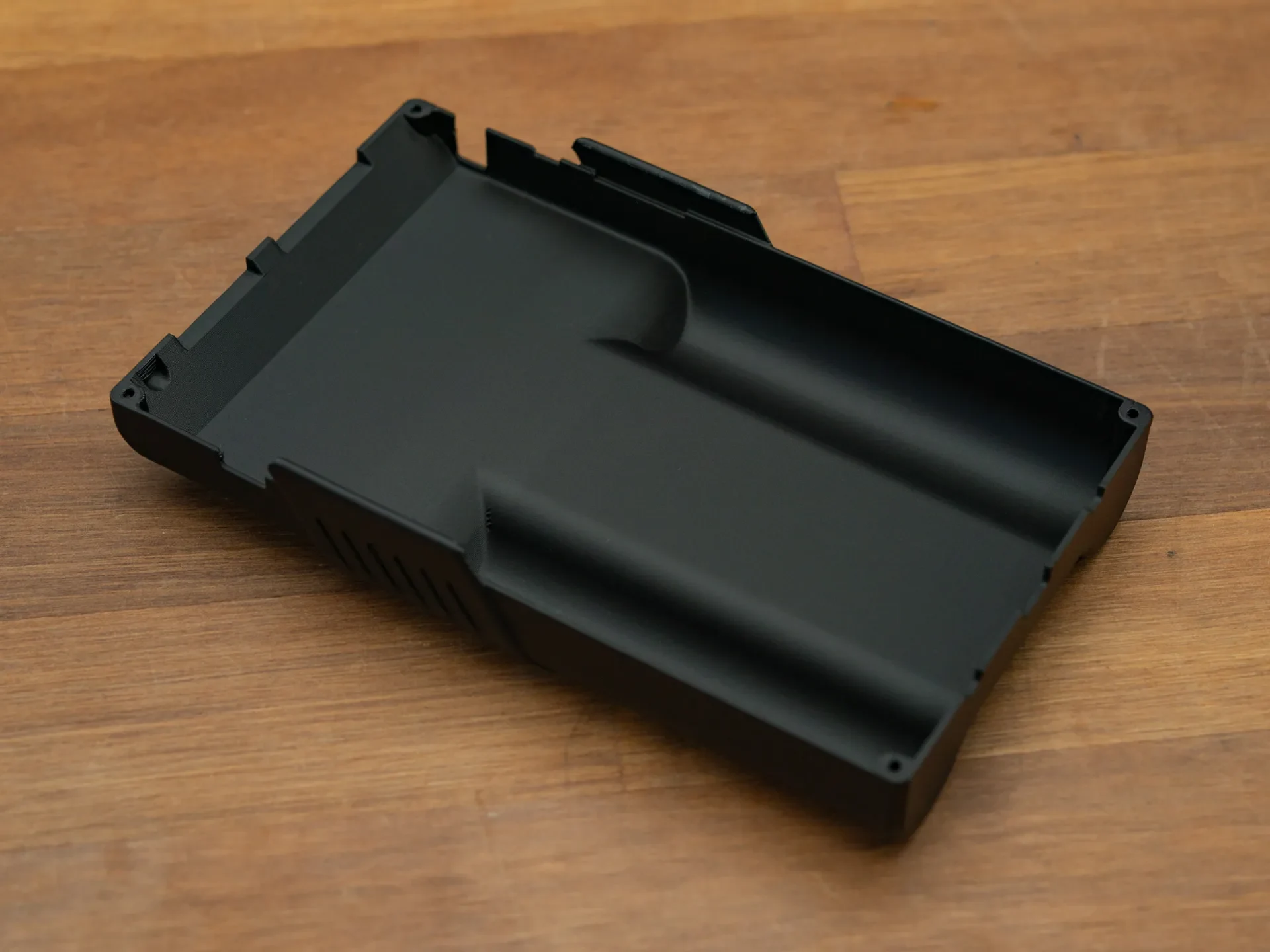

Поскольку все значки были вручную модифицированы эпоксидной смолой, отвержденной УФ-излучением, чтобы закрыть клеммы батареи, все они немного отличаются на нижнем конце по углам печатной платы. Если край печатной платы вашего значка покрыт эпоксидной смолой, это будет мешать корпусу, и самый простой способ, который я нашел, — это просто отрезать немного внутренней части корпуса скальпелем или чем-то подобным.
Стенки прочные, поэтому их довольно легко разрезать, сбрив немного материала. В некоторых случаях вам также может потребоваться укоротить угловую часть, в которой крепится винт, если на вашем значке много эпоксидной смолы. Теоретически также возможно удалить эпоксидную смолу со значка, но поскольку она присутствует в целях безопасности, делать это крайне не рекомендуется, так как можно легко соскрести слишком много и вызвать короткое замыкание или что-то подобное.
Вкручивается непосредственно в пластиковые или латунные вставки.
Я сделал несколько разных вариантов, одно из отличий заключается в том, как винты соединяются с 3D-печатью. В одной версии винты M2 ввинчиваются непосредственно в отверстие диаметром 1,75 мм, и это работает нормально, если вы соберете его только один или два раза, но если вы планируете разбирать и собирать его несколько раз, резьба, нарезанная в пластике, изнашивается, и тогд�� лучше подойдет версия с латунными вставками.
Сборка
Чтобы установить корпус, сначала удалите 4 оригинальных винта, так как в этом корпусе будут использоваться те же отверстия, но вместо оригинальных M2,5 будут использоваться винты M2. Это сделано для того, чтобы винты очищали печатную плату несущей платы, а не пытались нарезать резьбу в стекловолокне. Ослабляя оригинальные винты, будьте осторожны, но вам, вероятно, придется приложить немного силы, так как они достаточно затянуты.
Если вы еще этого не сделали и хотите припаять разъем SMA, сейчас самое время.
Аналогично, если вы хотите добавить карту microSD, отформатируйте ее в файловой системе FAT и вставьте в вычислительный модуль (вероятно, вам придется снять модуль с несущей платы, чтобы можно было вставить карту microSD, так как держатель батареи мешает).
Если вы хотите установить ремешок, теперь это намного проще, чем после того, как все было собрано.
Если вы выбрали вариант с латунными вставками, вставьте 4 вставки в отверстия с
