Чехол ESP32 CAM

Чехол изготовлен для модуля Ai Thinker ESP32-CAM.
Передние крышки камеры оснащены множеством отверстий для лучшего охлаждения. В закрытом исполнении температура основания очень высока.

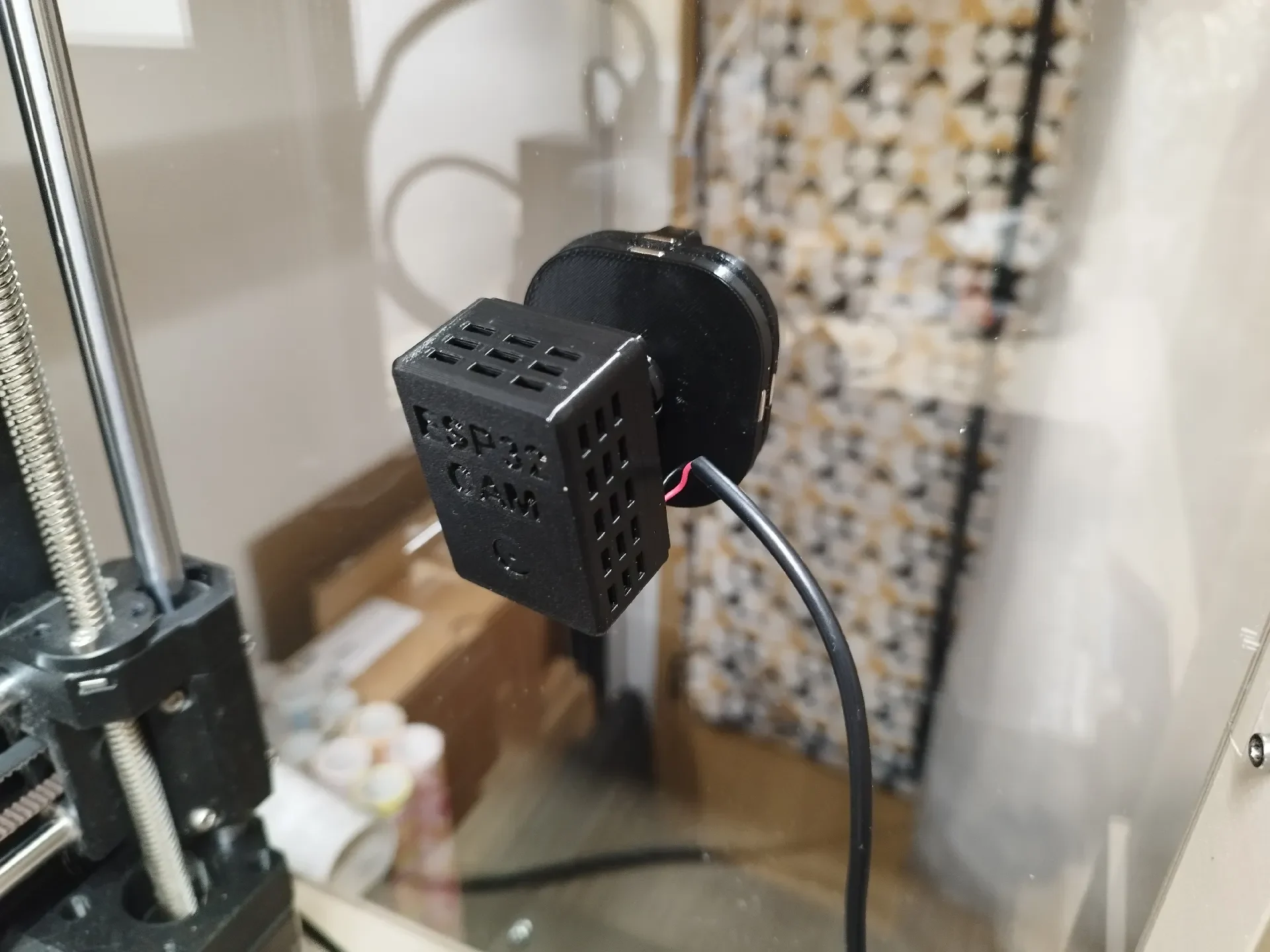

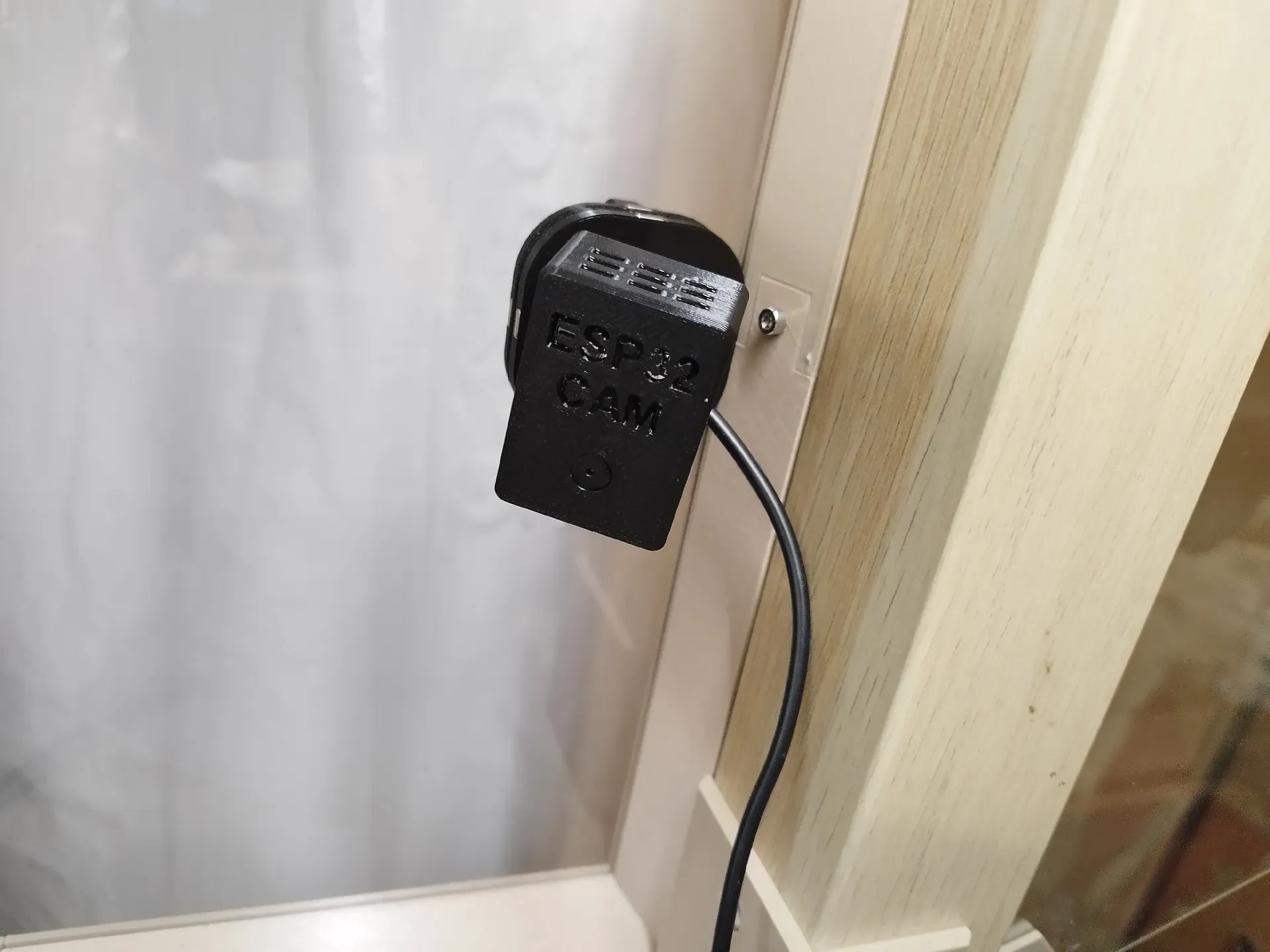

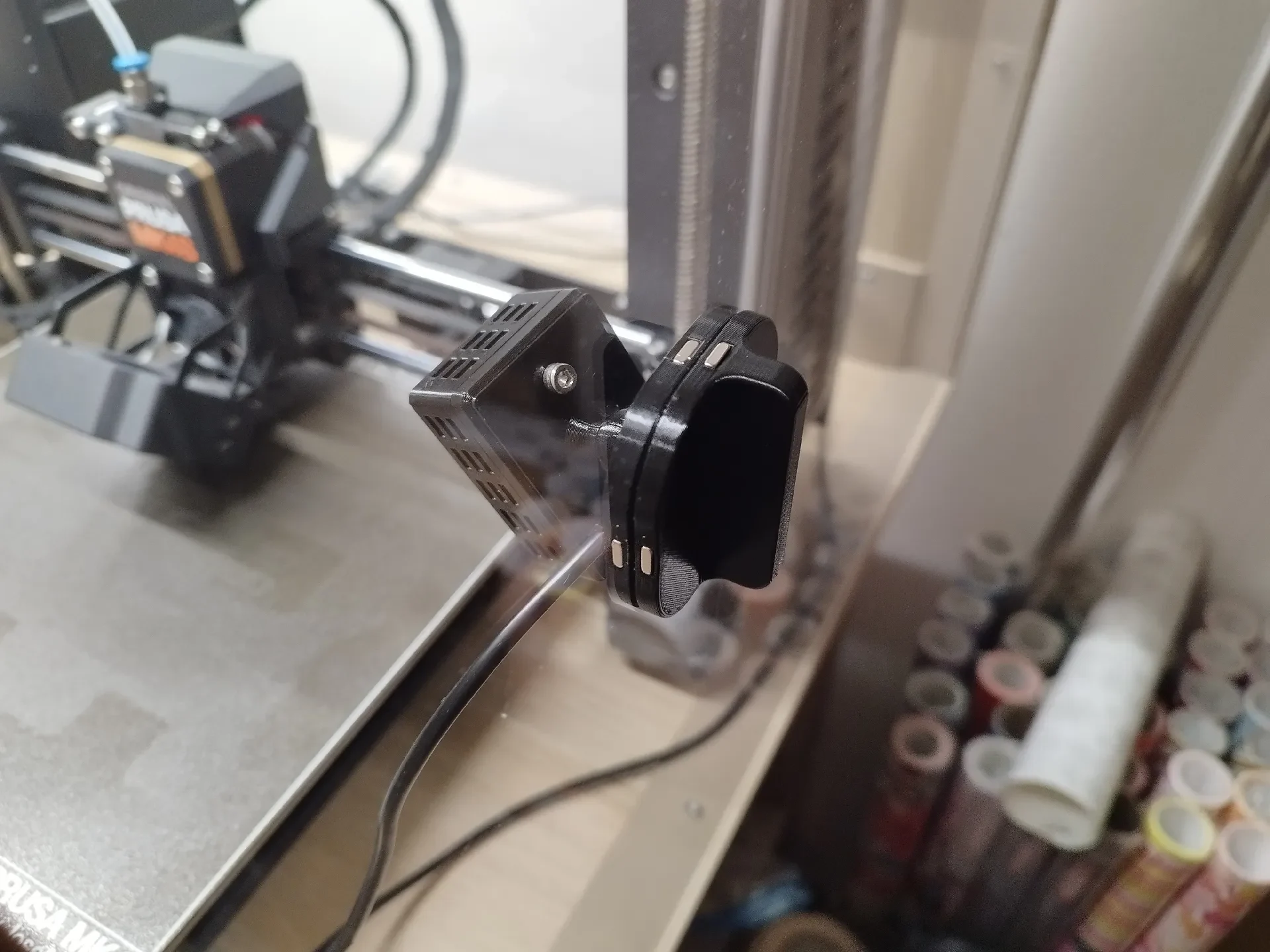

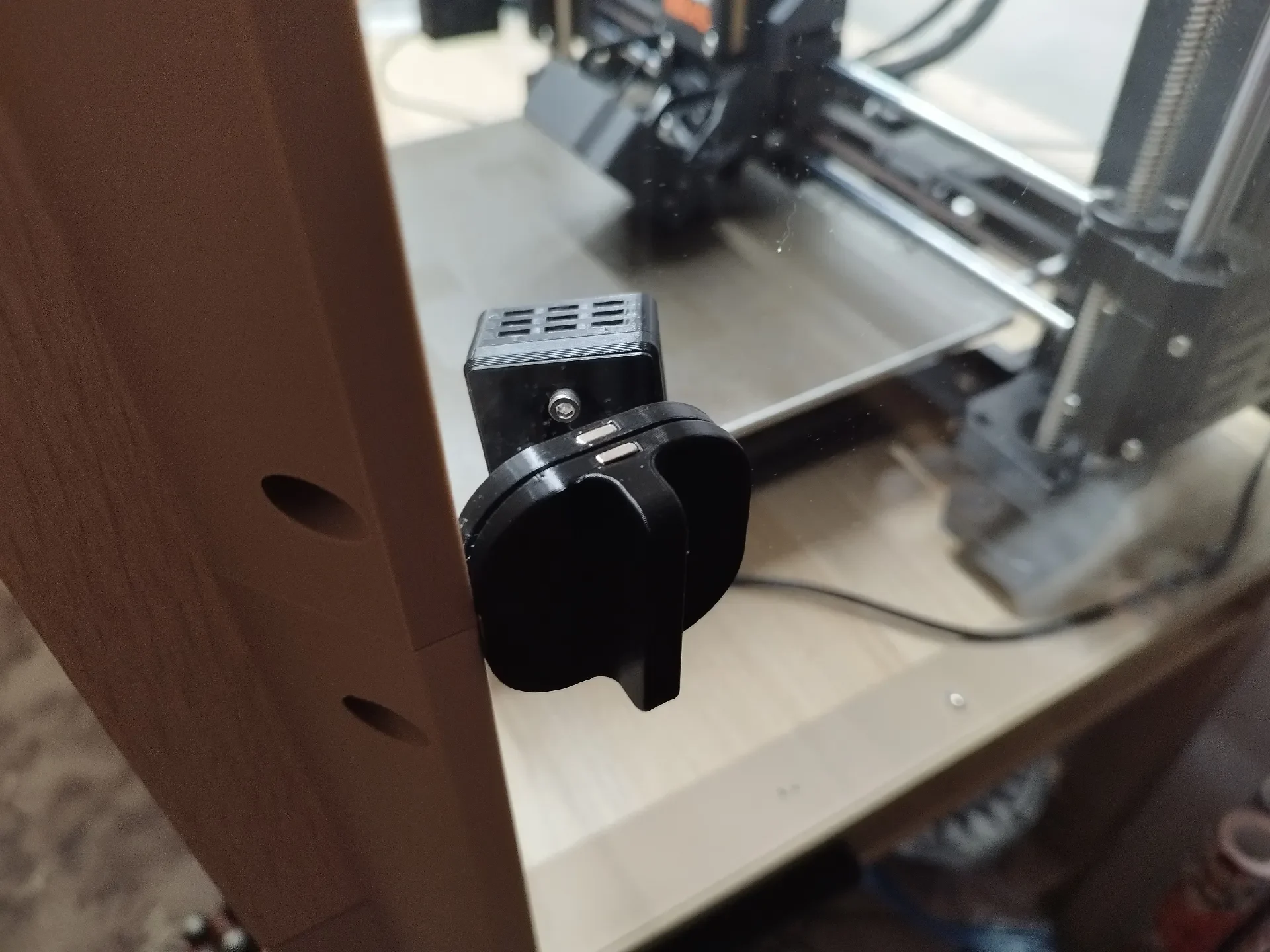

Для магнитного держателя я использовал 4 штуки неодимовых магнитов 20х6х2мм. Такое же количество магнитов необходимо и при использовании магнитного счетчика. Такая конструкция подходит, например, для установки камеры в корпусе на стене из плексигласа.
Доступны напильники для держателя с магнитами, для держателя с отверстиями для прикручивания, для держателя без отверстий для приклеивания.

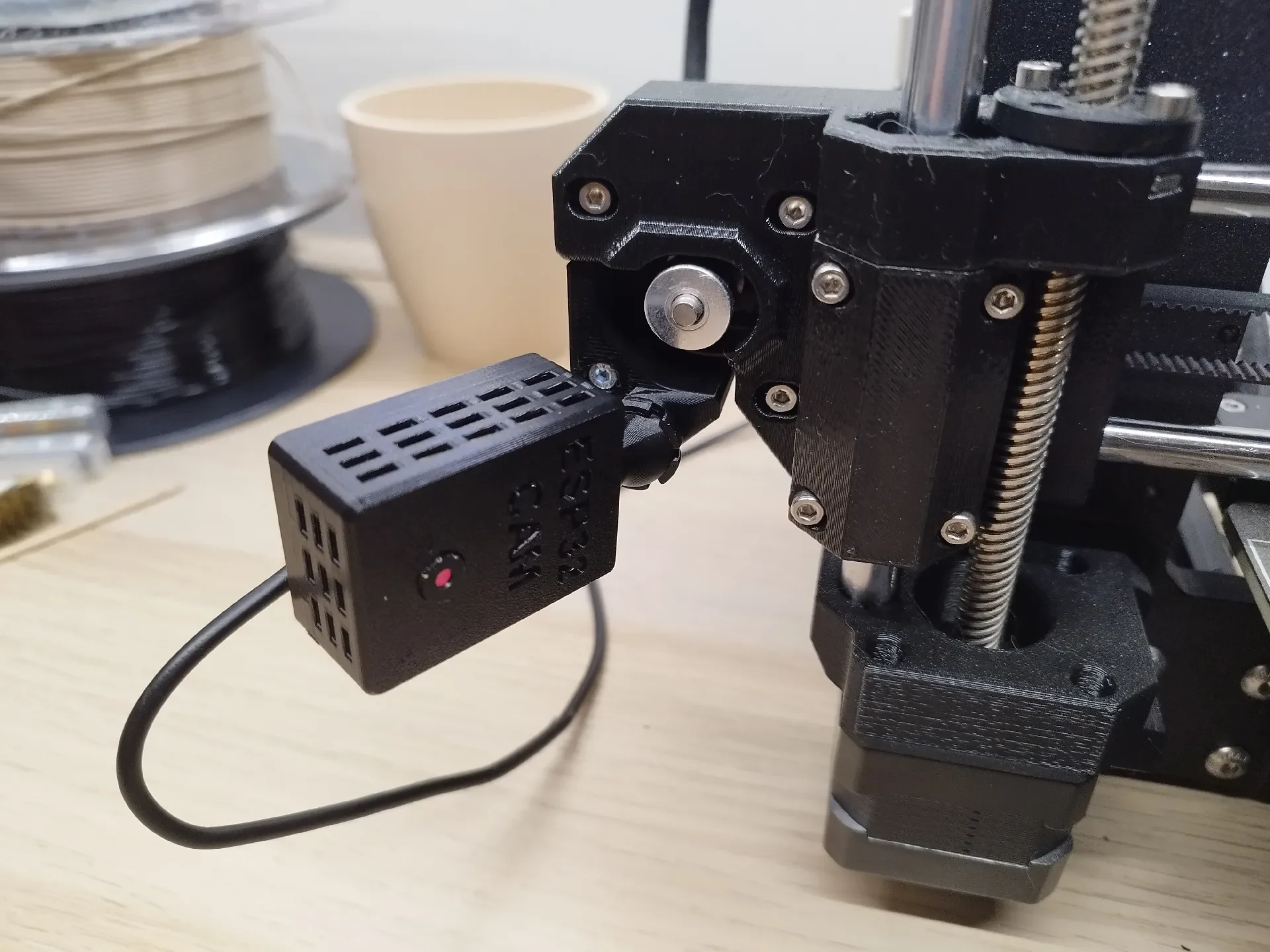

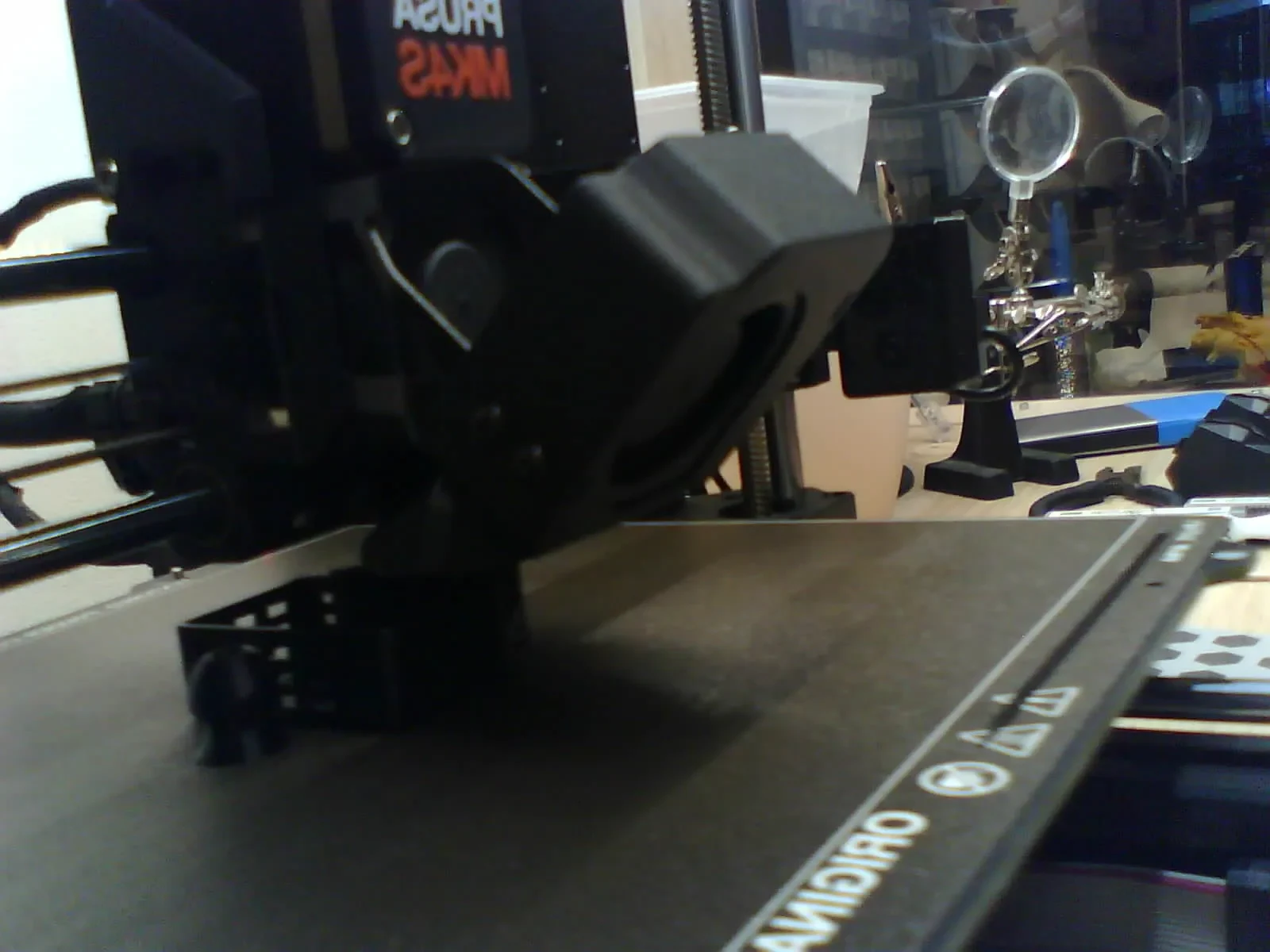

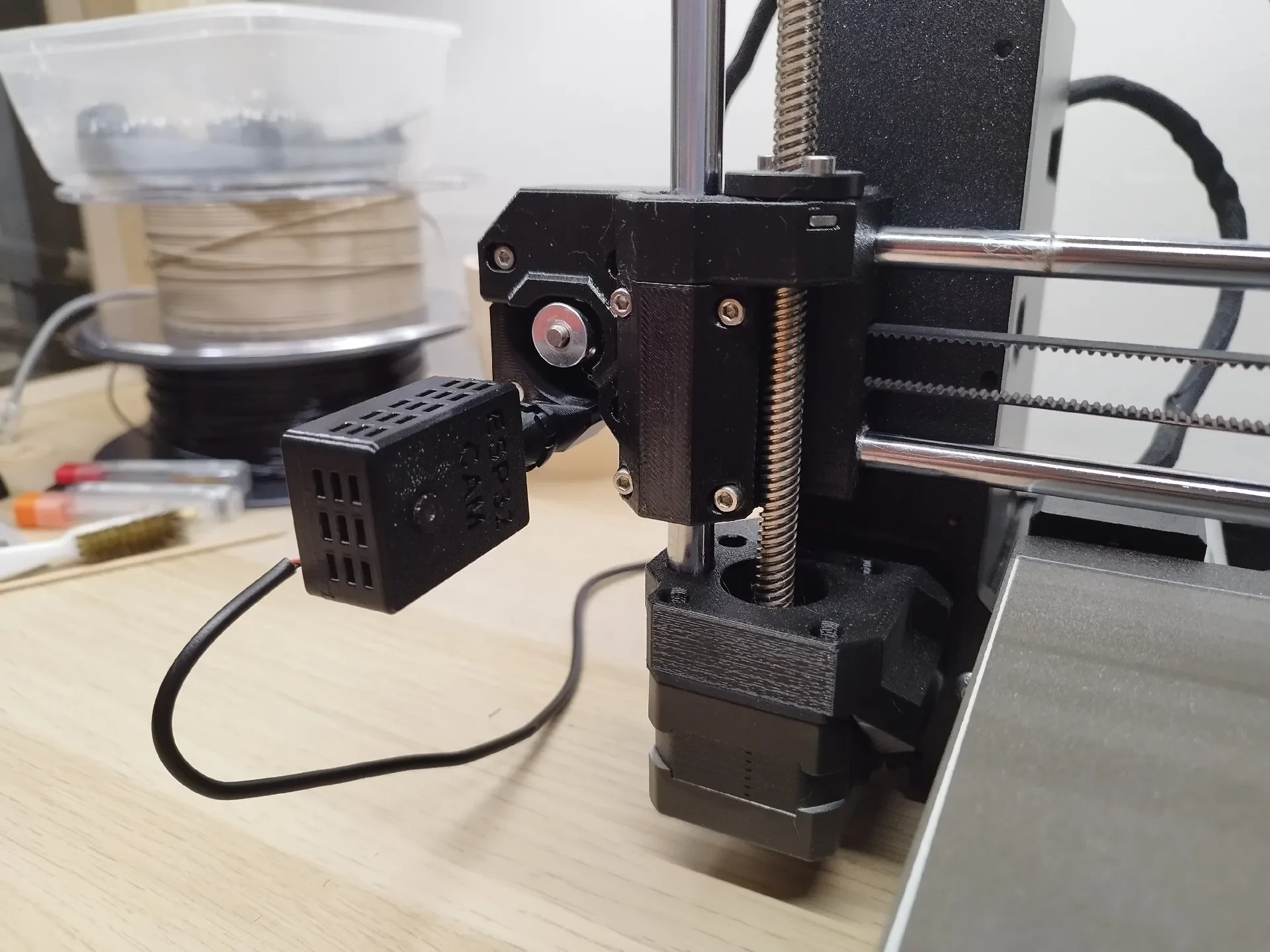

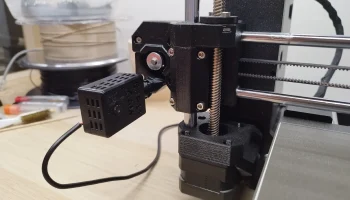

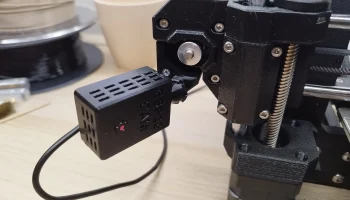

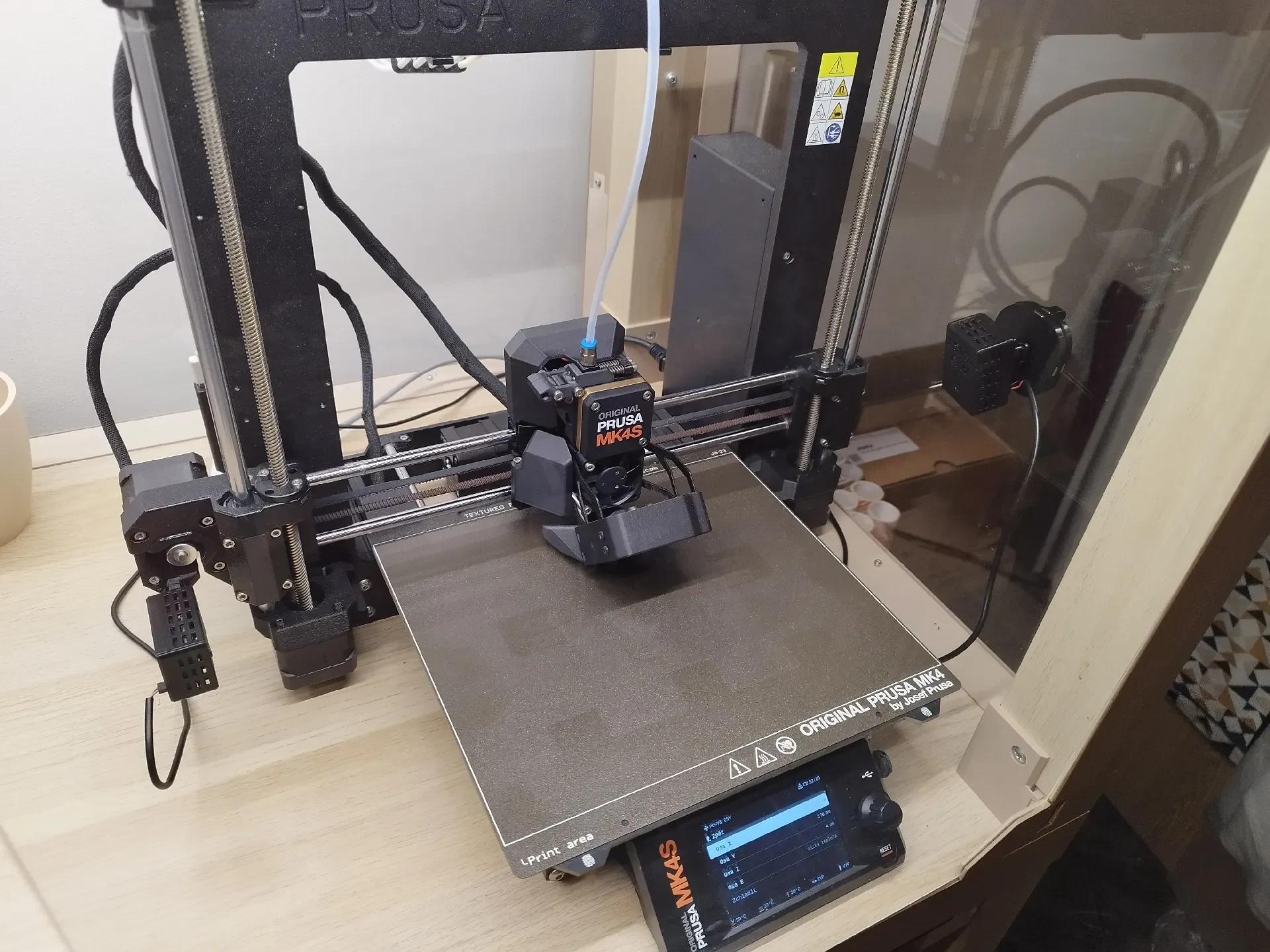

При боковом креплении камеру можно прикрепить к двигателю оси X. Таким образом, камера всегда будет захватывать отпечаток с точки зрения сопла на любой высоте печати.
Для крепления шарнира к задней части камеры используются 2 винта M3x6.
Для крепления шарнира к боковой части камеры используется 1 винт M3x6.
Для крепления держателя к двигателю оси X используется 1 винт M3x16.
Питание камеры осуществляется через классический разъем DuPont, для которого в задней части крышки камеры имеется отверстие.
При использовании бокового крепления для двигателя оси X камеру необходимо повернуть на 90 градусов в настройках изображения камеры.
Я использую программное обеспечение для камеры github.com/prusa3d/Prusa-Firmware-ESP32-Cam
