Raspberry Pi 4 - Geekworm Armor Case Voron mount

Это не обязательно только для Voron, вы можете просто использовать его для установки Raspberry Pi 4 на любую DIN-рейку.

Чехол для брони Geekworm

Цель:

Бронированный корпус и другие решения для охлаждения Raspberry Pi крепятся винтами снизу. Это затрудняет его правильную установку с оригинальными деталями Voron. Вот почему я разработал это.

Спецификация:
4 шт. M2,5x16 ШКС
4 шт. M3x8 SHCS
4 штуки саморезов М2х10.
4 термофиксируемых вставки M3 (я использовал M3x5,7, но M3x5x4 по спецификации Voron тоже может подойти, я это не проверял)
2x pcb_din_clip_x3.stl из репозитория Voron Github
Инструкции по сборке:

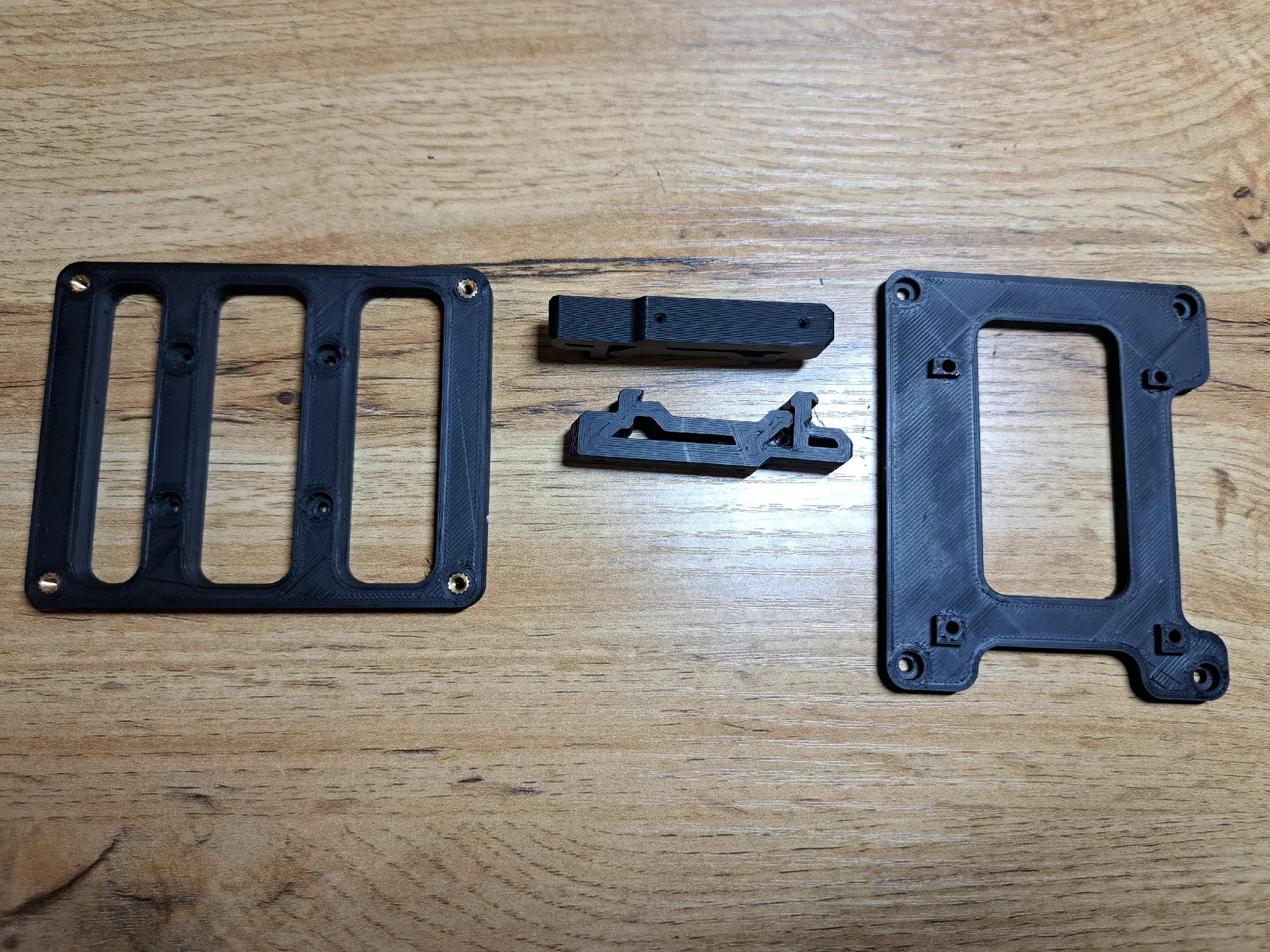

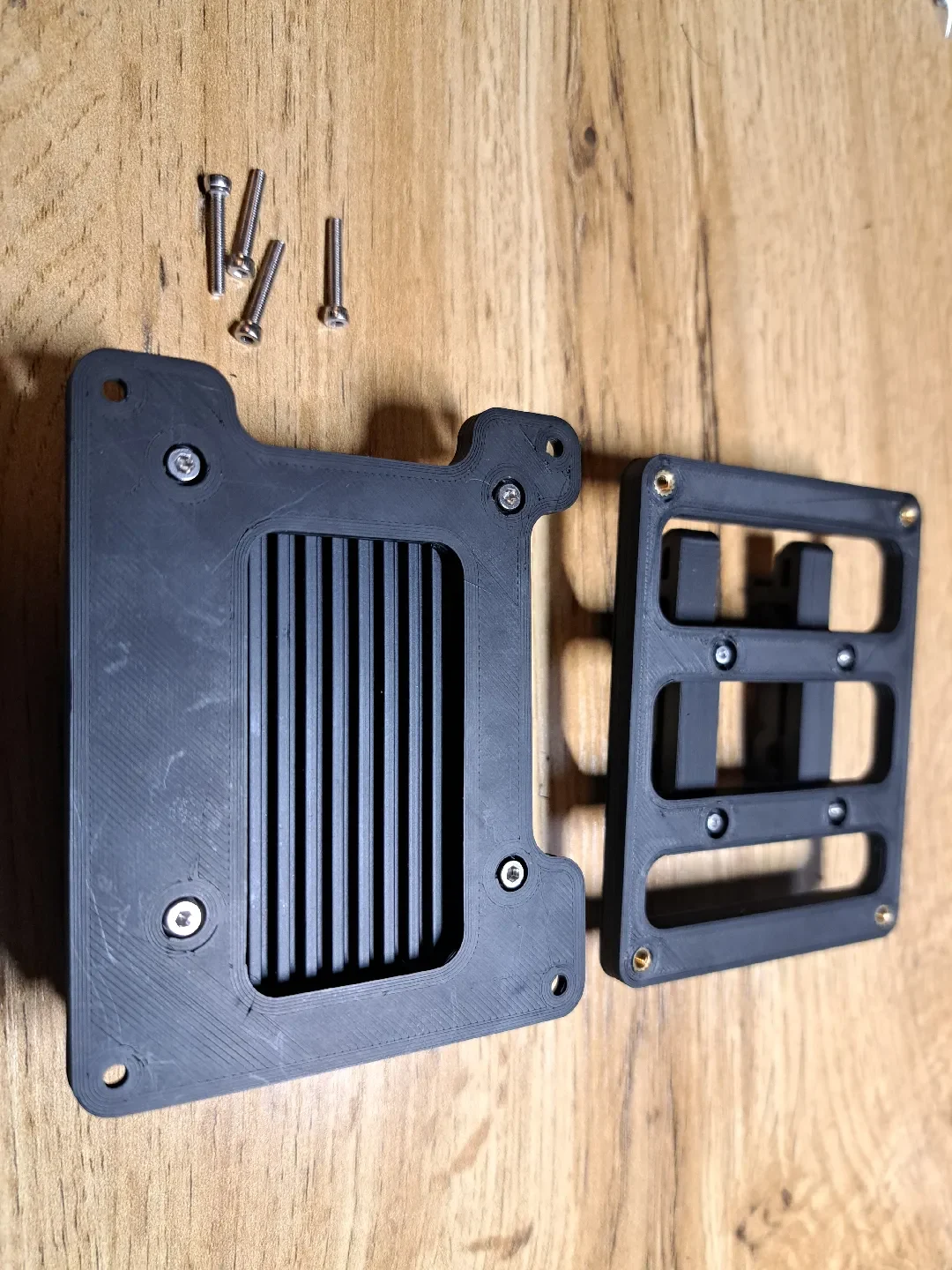

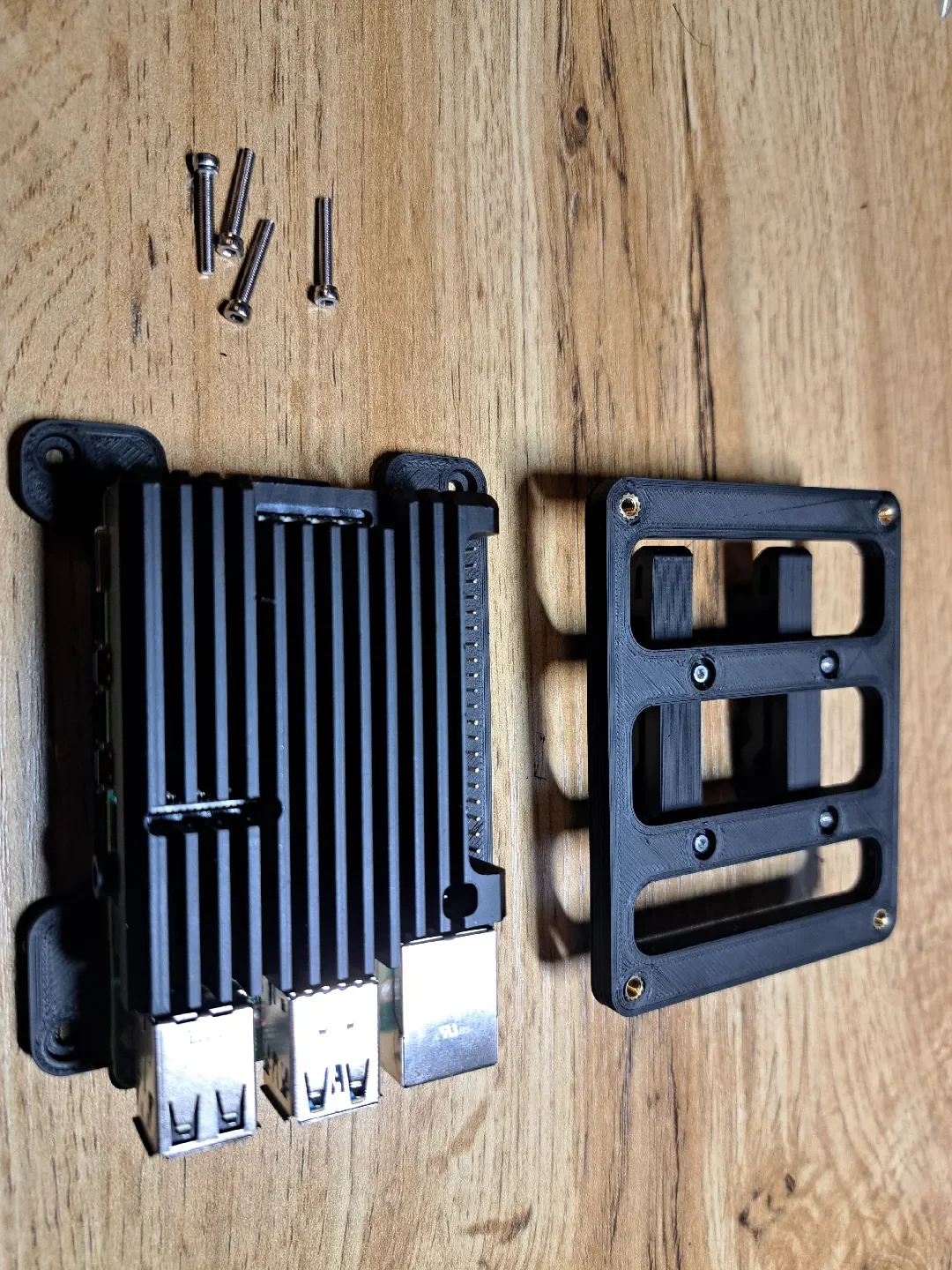

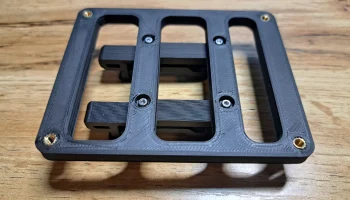

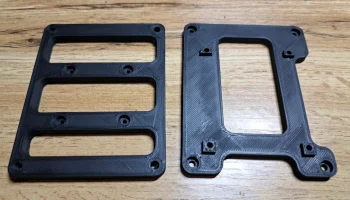

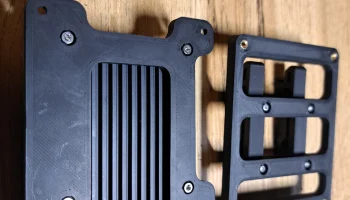

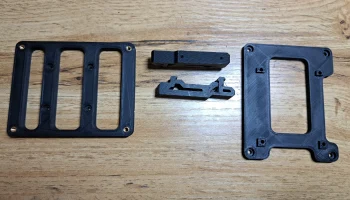

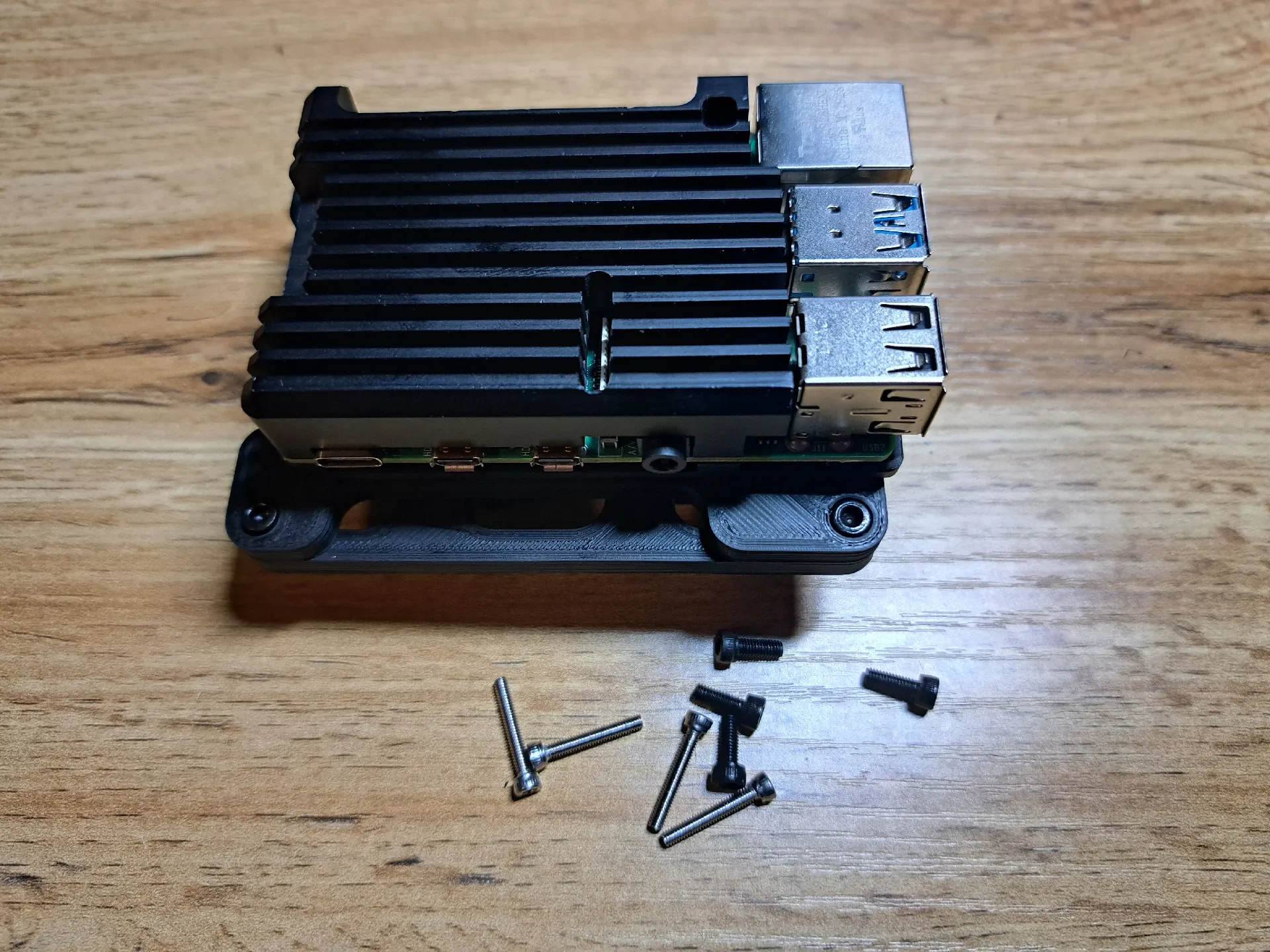

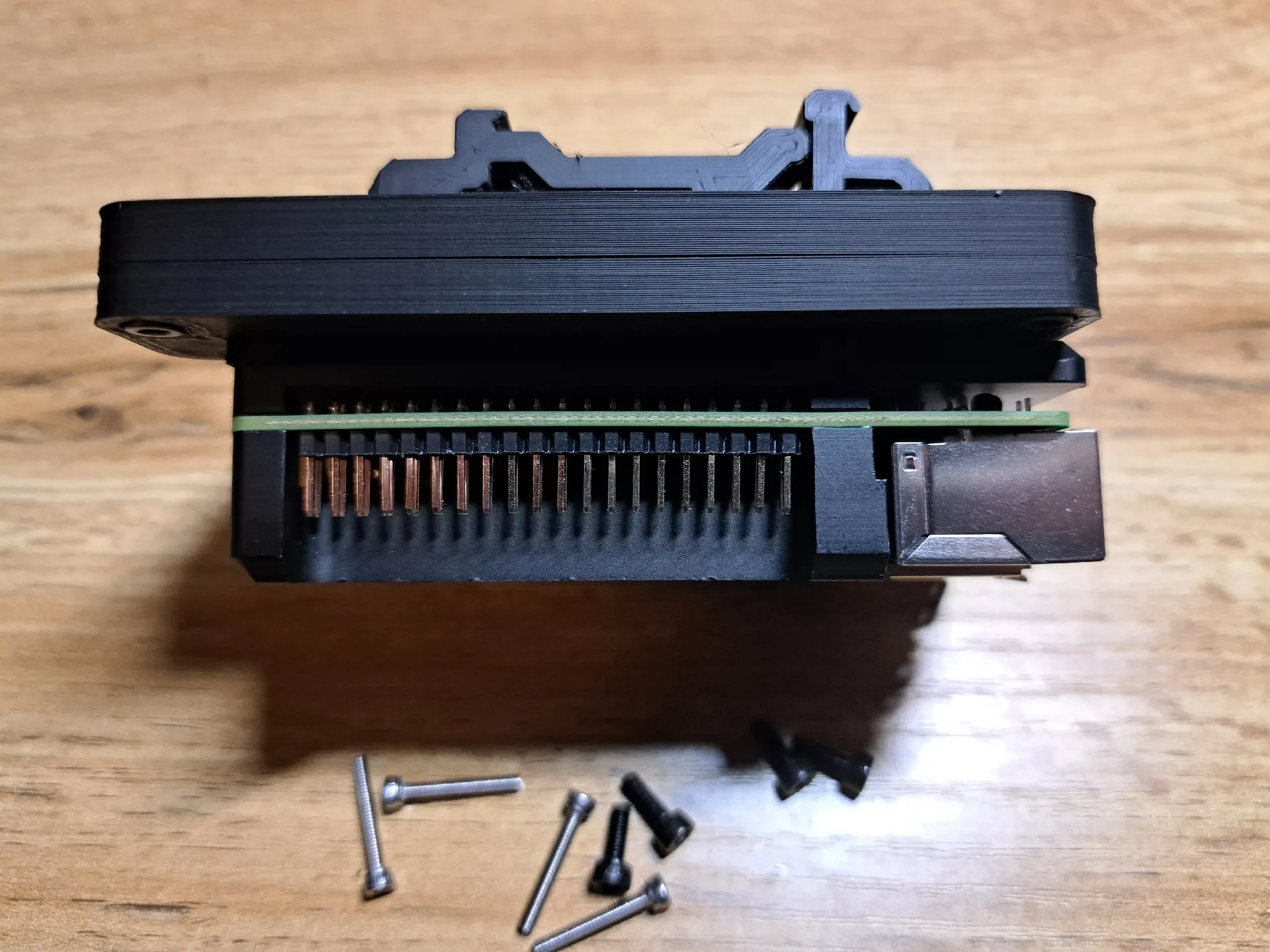

Пожалуйста, используйте прилагаемые изображения в качестве руководства.

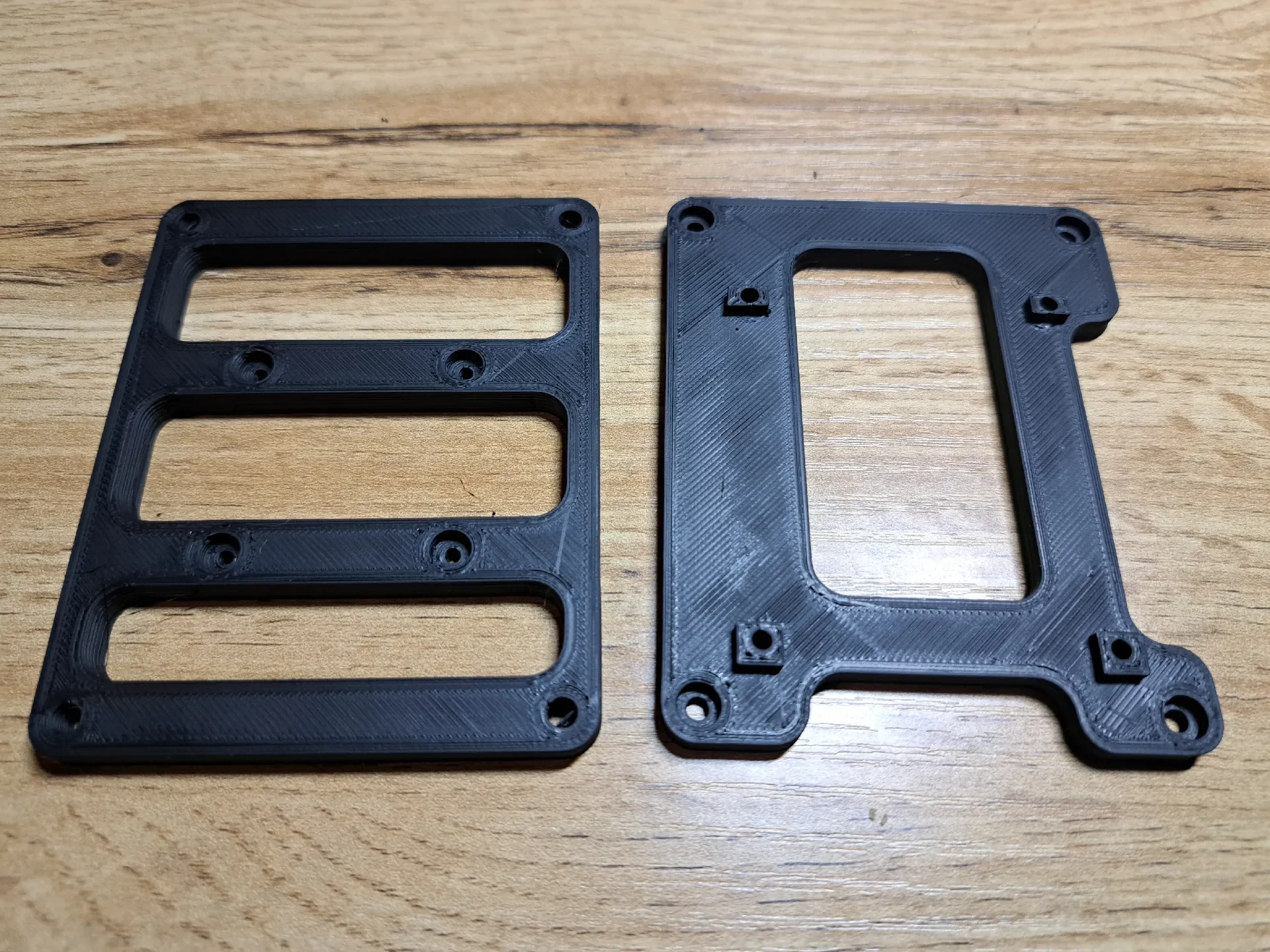

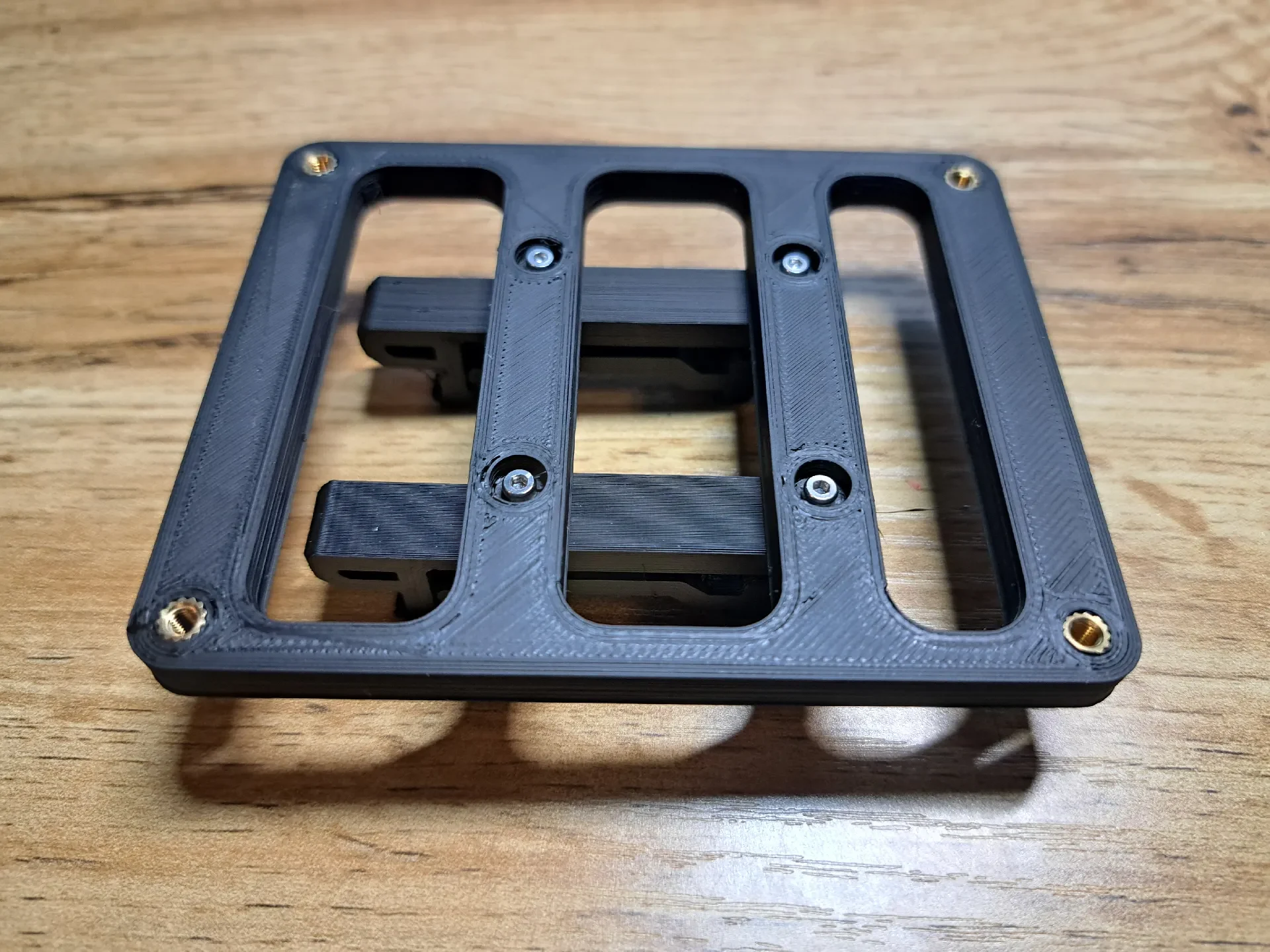

Вам необходимо установить 4 термофиксирующие вставки в нижнюю часть.

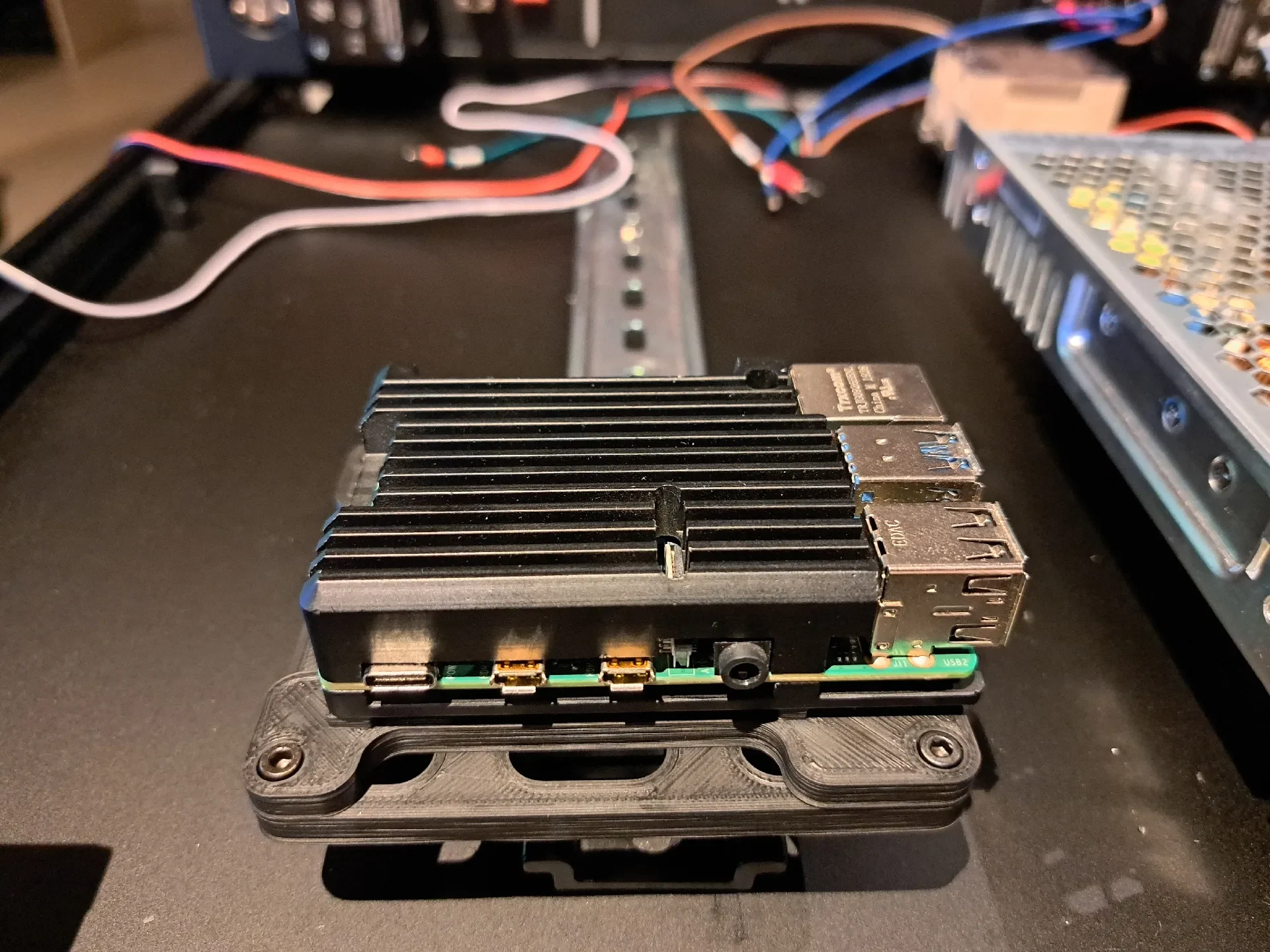

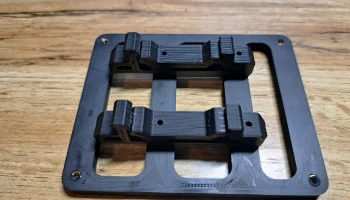

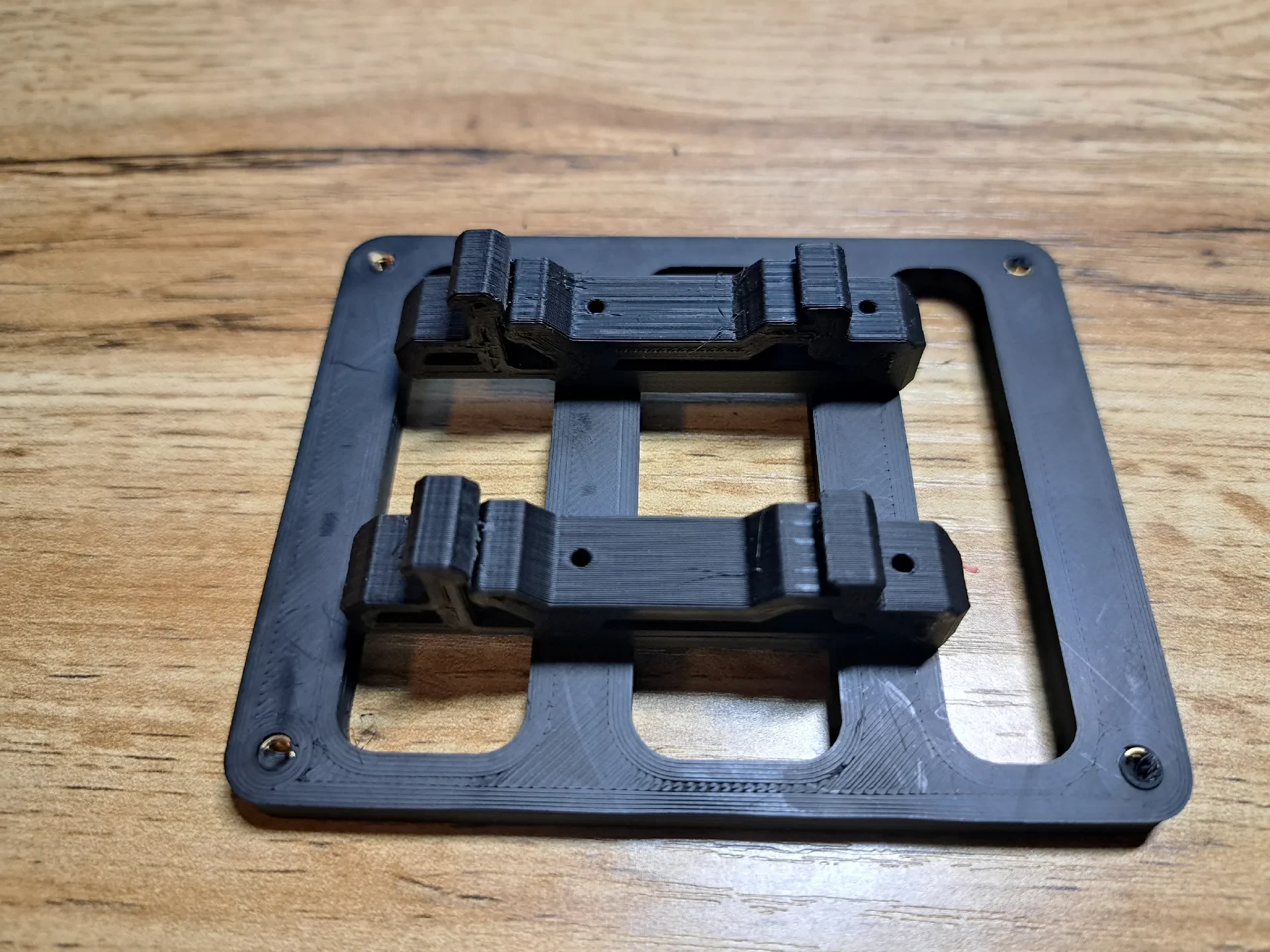

Установите 2 зажима для печатной платы DIN, как вы можете видеть на рисунках.

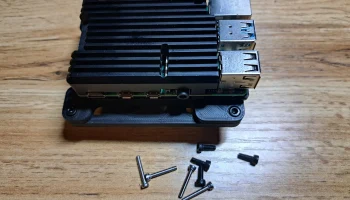

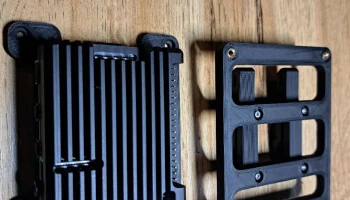

Закрепите Raspberry Pi 4 вместе с бронекорпусом с помощью 4 винтов M2,5. Вам нужны немного более длинные, чем те, которые идут в комплекте. Я использовал длину 16 мм.
Прикрепите верхнюю часть к нижней с помощью винтов M3. Здесь вы можете использовать более длинные, чем 8 мм.
Примечания:
Он легко обслуживается: если вам нужно снять Raspberry Pi, достаточно открутить 4 винта М3 или снять всю сборку с DIN-рейки.

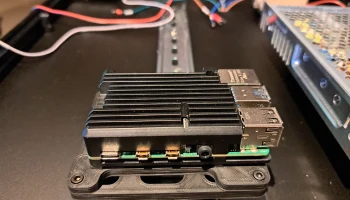

Я протестировал его с установленным комплектом входного формирователя (он входил в комплект моего LDO Voron), и у меня нет проблем с зазором, в этом случае сборка не слишком высокая.
Вполне возможно, что он будет работать с другими решениями для охлаждения, такими как башенные вентиляторы и т. д., но тогда вы, вероятно, столкнетесь с проблемами с зазором.
Печать:

Я использовал стандартные настройки Voron для их 3D-печати, и все получилось нормально.

Он был протестирован с:

Высота слоя 0,2 мм
Ширина экструзии 0,4 мм
Нить ABS+ от SUNLU
