Корпус логического анализатора

Цифровой логический анализатор — лучший друг компьютерного инженера. Однако это не обязательно лучший друг вашего кошелька :( К счастью, они делают дешевые логические анализаторы, которые на удивление хорошо работают в 90% хобби-проектов.

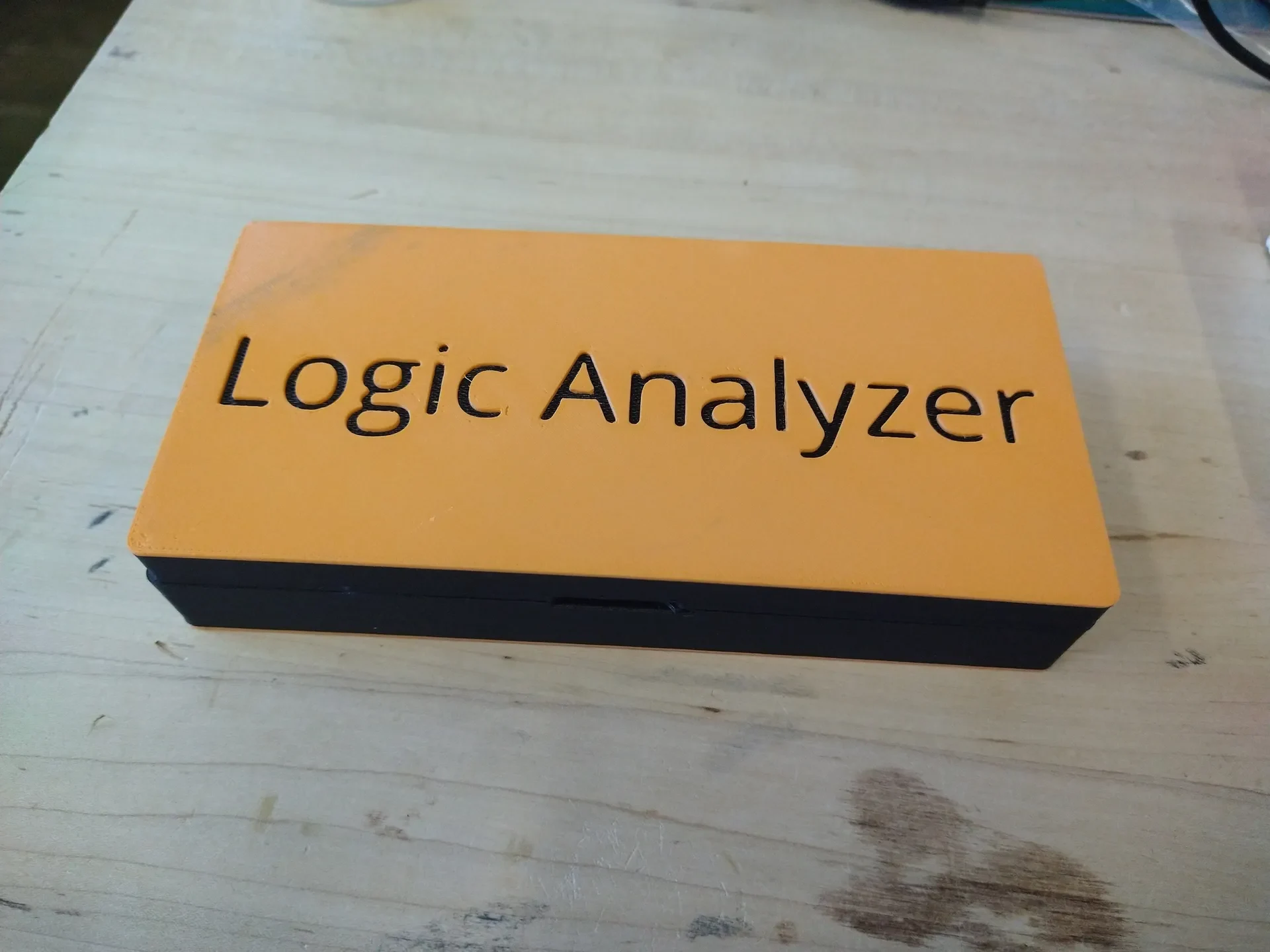

Я спроектировал футляр для маленького анализатора, в котором также есть несколько тестовых щупов и проводов, чтобы его можно было легко взять с собой.

Детали, которые я использовал

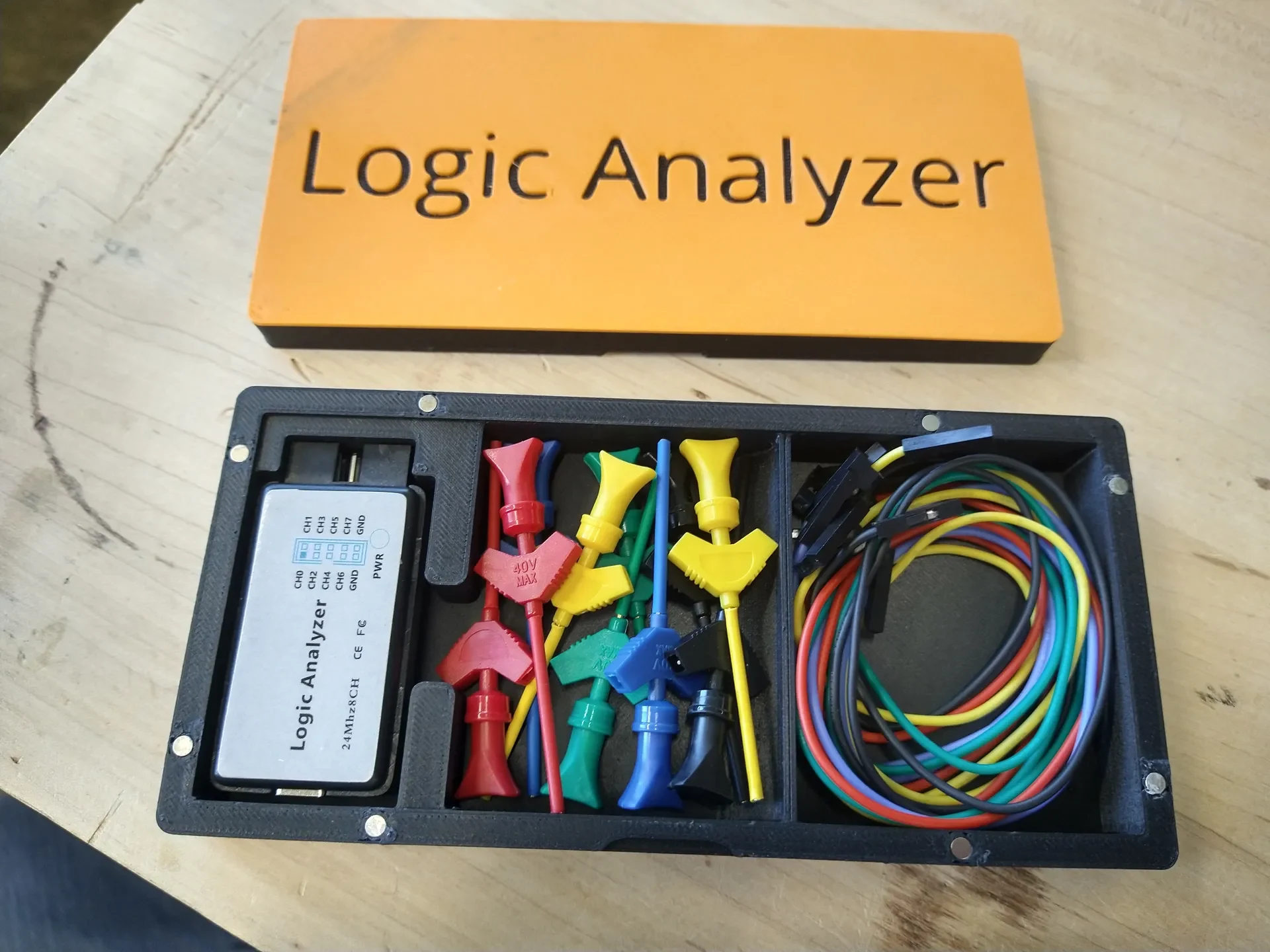

Я разработал этот корпус для следующих частей:

Дешевый логический анализатор (совместим с Saleae Logic)
10 пробников логического анализатора + провода
Магниты 3x1 мм

Это не партнерские ссылки, это просто то, что я купил. Эти зонды довольно длинные, поэтому, если ваши короче, они вполне подойдут.

Рекомендации по сборке

Крышка крепится к корпусу с помощью магнитов 3х1 мм, которые очень компактны и легко интегрируются в конструкцию. Я не стал добавлять колышки, потому что магниты неплохо удерживают крышку на месте. Если у вас нет магнитов, вы можете добавить в конструкцию колышки, чтобы удерживать детали на месте. Мне просто было лень… Возможно, я добавлю их в следующей редакции.

Проектные файлы

Я создал этот дизайн в Onshape: Case Logic Analyser Case.

Параметрические конфигурации изменяют текст на верхнем крышке на тисненый (выдавленный), тисненый или полностью скрытый. Этим вариантам соответствуют общие файлы проекта. Не стесняйтесь копир��вать его и вносить улучшения по своему усмотрению в соответствии с лицензией, приведенной ниже.

Печать с изменением цвета
