Чехол для Odroid HC4 HDD 3,5" + 2,5"
ODROID HC4 NAS CASE
Обновления:
Добавлена поддержка 2,5-дюймовых жестких дисков.
Добавлена версия с 120-мм вентилятором.
Об этом дизайне

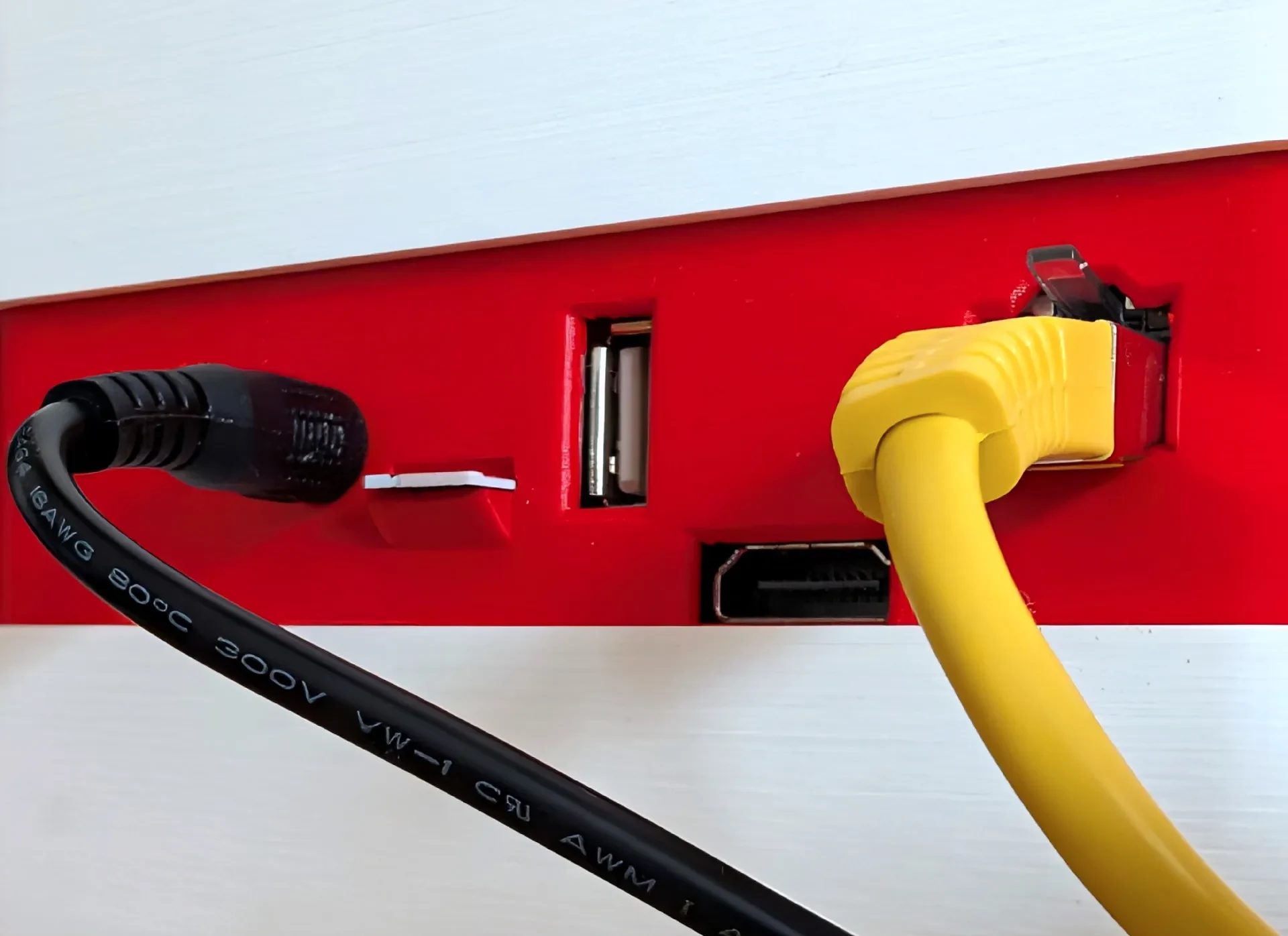

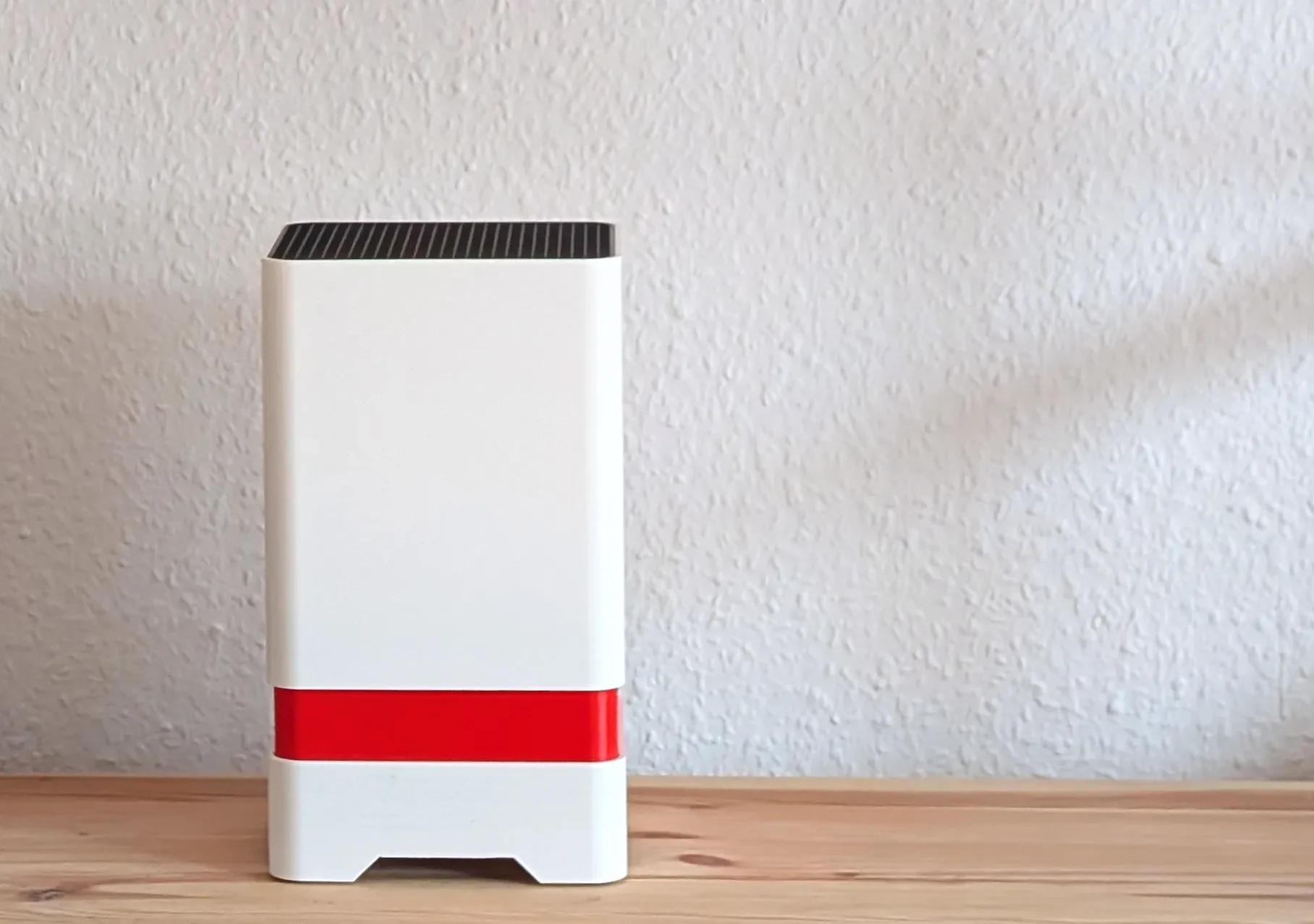

Если вы ищете альтернативный чехол для вашего Odroid HC4, в который можно установить жесткие диски 3,5 и 2,5 дюйма, вы попали по адресу. Многие из найденных мной проектов либо не пришлись мне по вкусу, либо не имели надлежащей поддержки диска. Эта модель была разработана, чтобы быть практичной и удобной для гостиной.

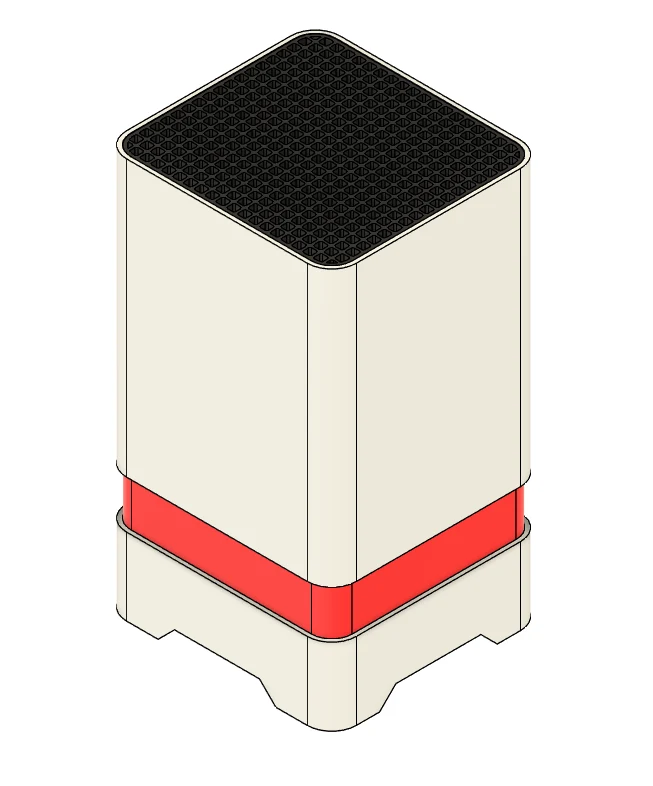

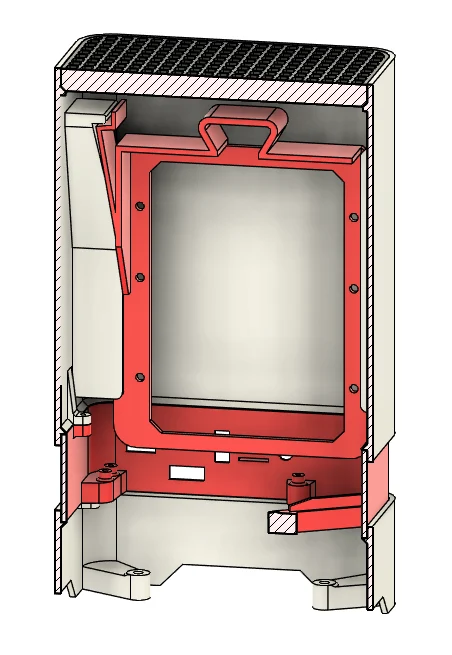

Этот кейс был разработан с нуля и, в строгом смысле, не является ремиксом. Однако он был во многом вдохновлен этой конструкцией, позаимствовав некоторые из ее успешных решений.
Я разработал этот корпус с учетом собственного использования, поскольку мне нужен доступ к жестким дискам очень редко (ежегодно и реже). Таким образом, мой выбор дизайна не отвечает потребностям чрезвычайно высокочастотного варианта использования.
Я намеренно сделал решетку простой запрессовкой, но теперь ее удержание на месте зависит от силы тяжести. Хотя это может показаться необычным, я выбрал этот метод, чтобы снизить риск повреждения отпечатка при замене жесткого диска.
Просто имейте это в виду, если вы планируете взять с собой корпус NAS в поездку на американских горках: жесткие диски останутся в безопасности, а решетка — нет.
-----------------------------------------------------------
Сборка и компоненты
Монтажные отверстия (диаметр 2,4 мм) предназначены для креплен��я винтов M3 (диаметр 3 мм).
Что у вас уже есть:
Плата Odroid HC4
8 оригинальных винтов из корпуса Odroid HC4
Что вам дополнительно понадобится:
4 винта, аналогичных тем, что были в оригинальном корпусе.
92-мм вентилятор или 120-мм вентилятор с ШИМ, 5 В (поддерживается до высоты 30 мм)*
4 винта (M3), предназначенных для пластика, для крепления вентилятора, длина зависит от используемой модели вентилятора.
8 винтов для жесткого диска (с учетом двух креплений)
*Также можно использовать вентилятор с ШИМ на 12 В, но он совместим только при подключении к контрольным точкам TP11 (для 12 В) и TP2 (для заземления). Если вам нужно купить вентилятор, настоятельно рекомендуется использовать модель с напряжением 5 В, поскольку она естественным образом поддерживается платой.
Важно: Установите вентилятор в нижнюю часть перед сборкой остальной части устройства.
----------------------------------------------------------
Общие инструкции по печати
Сопло: рекомендуется сопло 0,4 мм.
Периметры: для всех частей рекомендуется использовать 3 или 4 периметра, чтобы исключить необходимость заполнения. Это о��язательно для кронштейна жесткого диска, чтобы предотвратить поломку защелки.
Опоры: для суставов большинства частей требуется минимальная поддержка. Для этого применения настоятельно рекомендуются органические опоры.
-----------------------------------------------------------

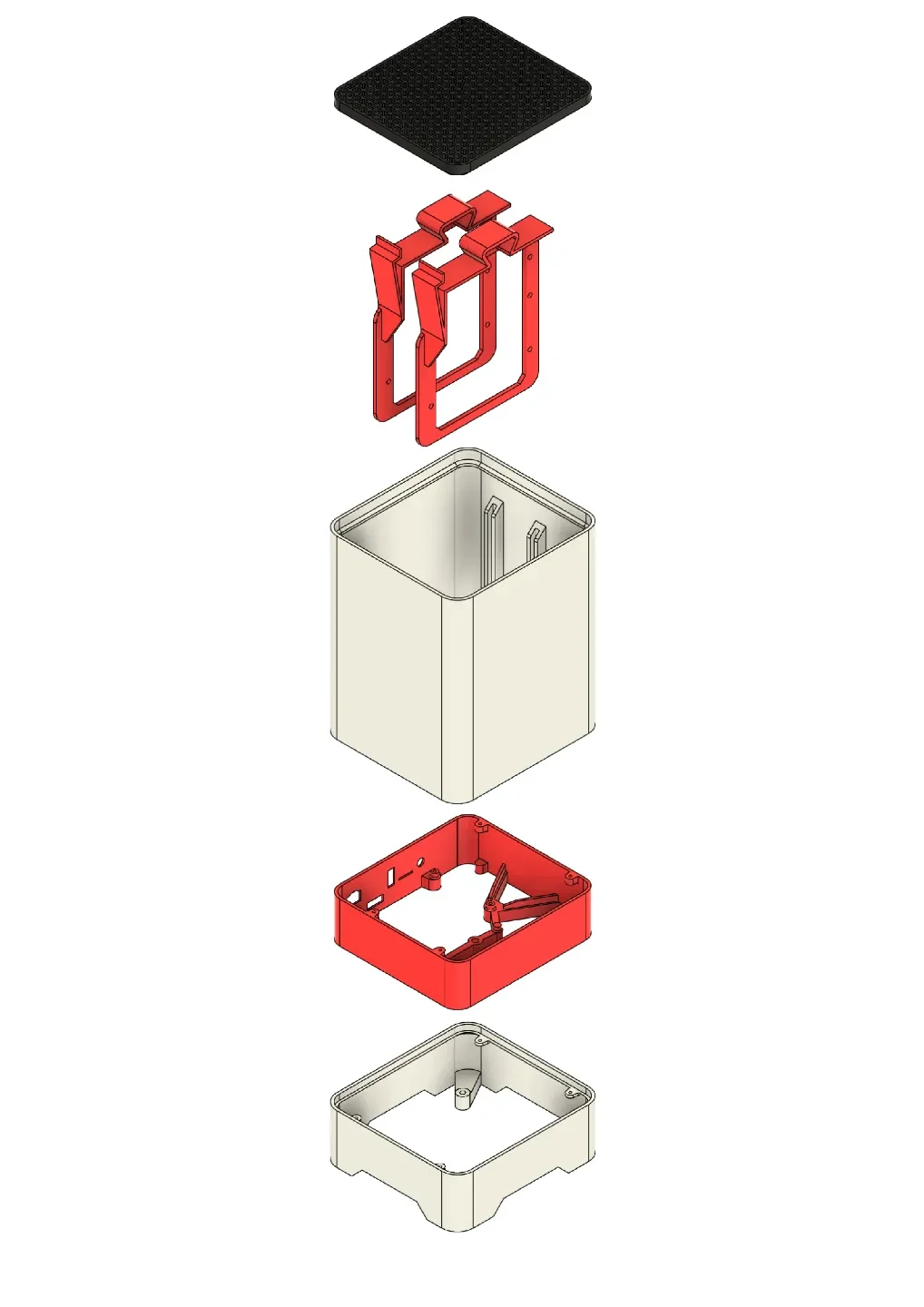

Инструкции по печати для конкретных деталей
00_Корпус жесткого диска (сверху)
Распечатать в перевернутом виде
минимальная поддержка на фиксаторе защелки кронштейна жесткого диска
01_Основной корпус (средний)
рекомендуется органическая поддержка верхних суставов
Если вас не устраивает мостовое соединение, добавьте поддержку вырезов в интерфейсе.
02_Кожух вентилятора (бот)
рекомендуется органическая поддержка верхних суставов
03_Кронштейн HDD (два раза)
Никакой поддержки не требуется.
Печать с минимум тремя стенками по периметру.

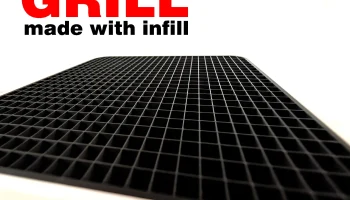

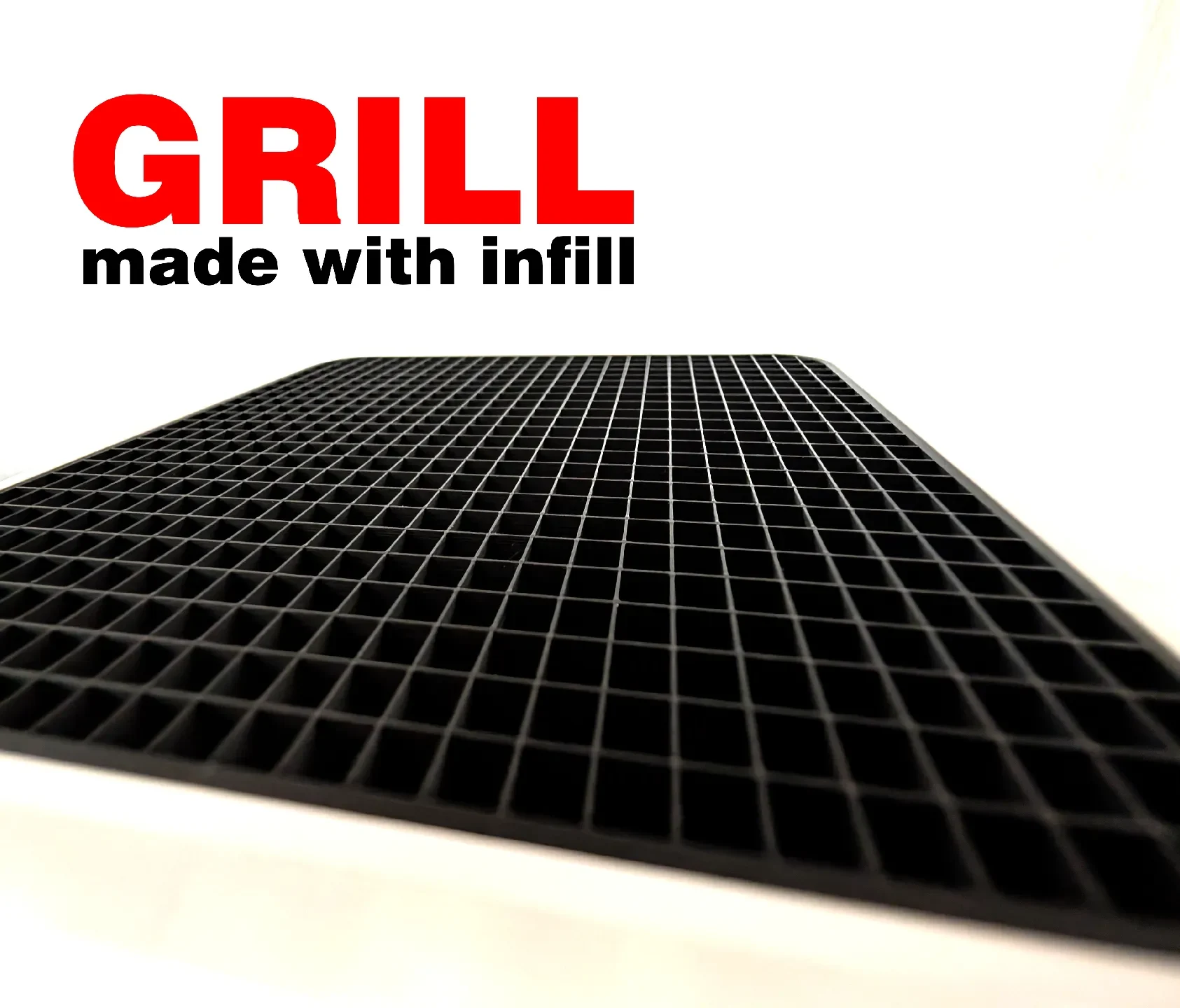

04_Grill — Не печатать как есть! он смоделирован, но не используется!
Это самая сложная часть для печати. Модель цельная, но для создания окончательного эффекта гриля вы будете использовать заполнение.
Ориентация: Печать скатами вверх.
Слои: удаление горизонтальных сплошных слоев (сверху и снизу).
Заполнение: рекомендуется заполнение «Сетка» (Prusa), плотность выбирайте эстетичную (10-30%).
Угол заполнения: 0° (сетка параллельна внешней конструкции, а не 45°)
Анкеры заполнения: установите «нет открыты�� анкеров» и максимальную длину «0 мм» (практически без анкеров).
Скорость заполнения: 50%, но не ниже 20 мм/с.
Самая сложная часть: он был спроектирован так, чтобы его можно было запрессовать, но его все же достаточно легко снимать ежегодно для замены жесткого диска. В конце концов я сделал самую кощунственную вещь, которую только можно себе представить: положился на гравитацию. Зная, что я мог бы добавить несколько ручек, что привело бы к некоторым функциям фиксации на месте.
