Корпус Radxa Rock Pi 4C+ (уменьшенная версия)

Улучшенная версия моего первого ремикса кейса для этого SBC. Позволяет разместить ткань пылевого фильтра внутри корпуса между корпусом и вентилятором. Также добавлен вариант с тепловой вставкой.
Учитывая небольшую высоту, работают только низкопрофильные радиаторы (≤ 7 мм)! Если вам нужен корпус с поддержкой радиаторов большего размера, обратите внимание на корпус по ссылке выше.

Для варианта с тепловой вставкой вам потребуются следующие детали:

4x тепловые вставки M3 (M3*4*5)
4 винта M3, 25 мм
4 винта M3, 16 мм (вентилятор)
Вентилятор 40х40х10мм 5В
Ткань пылевого фильтра

Для корпуса шестигранной гайки:

4 шестигранные гайки M3
4 винта M3, 35 мм
4 винта M3, 16 мм (вентилятор)
Вентилятор 40х40х10мм 5В
Ткань пылевого фильтра

Рекомендуемые настройки:

Материал: PETG или ABS/ASA.
Толщина стенки: 2 мм (5 периметров)
Толщина верха/низа: 2 мм
Заполнение: Нет
Поддержка: Только для Bottom.stl
Адгезия: Юбка

Поместите ткань пылевого фильтра между внутренним корпусом и частью пылевого фильтра, проделайте отверстия там, где проходят винты, и вкрутите вентилятор. Хорошая идея, чтобы ткань была немного больше, чем Dustfilter.stl, чтобы она растягивалась при завинчивании.

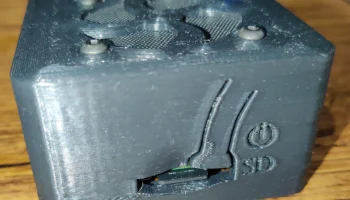

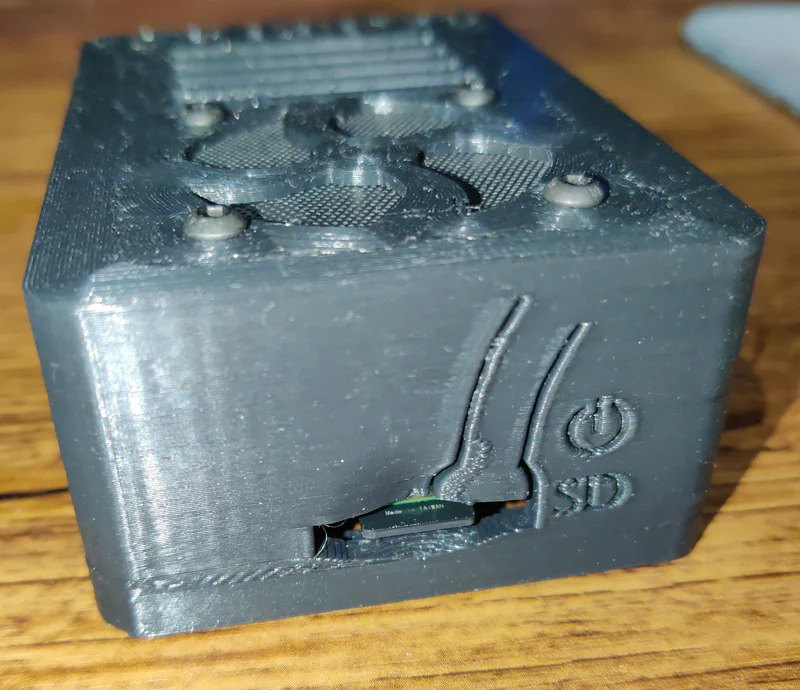

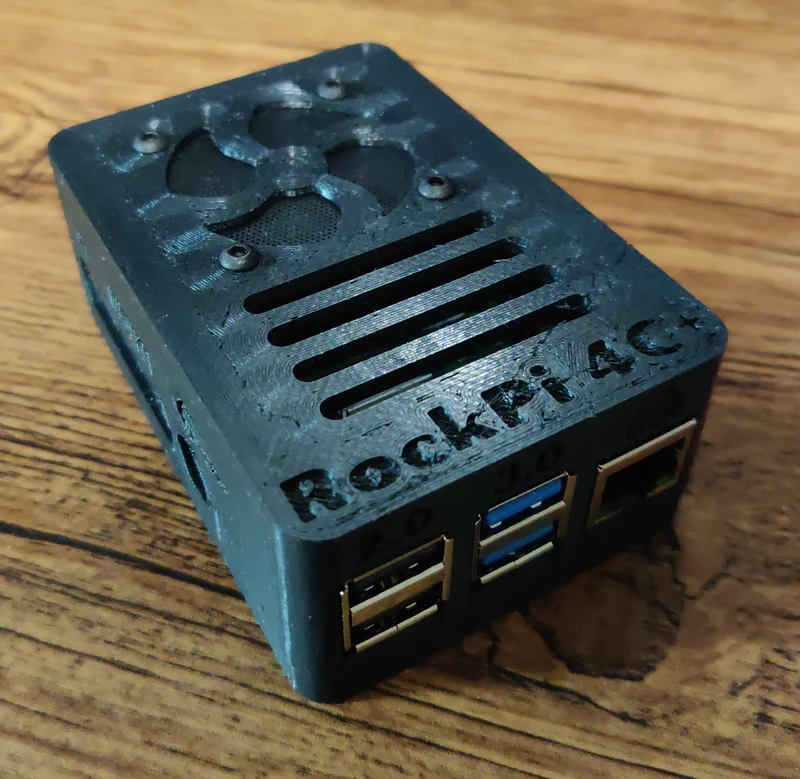

(Пожалуйста, не обращайте внимания на плохое качество печати на фотографиях, я экспериментировал одновременно с новой нитью и более высокой скоростью печати. )
