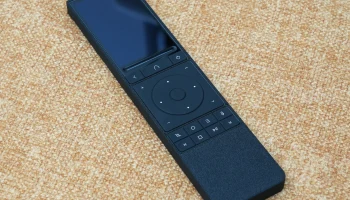

Тонкий корпус развернутого Circle Remote 3

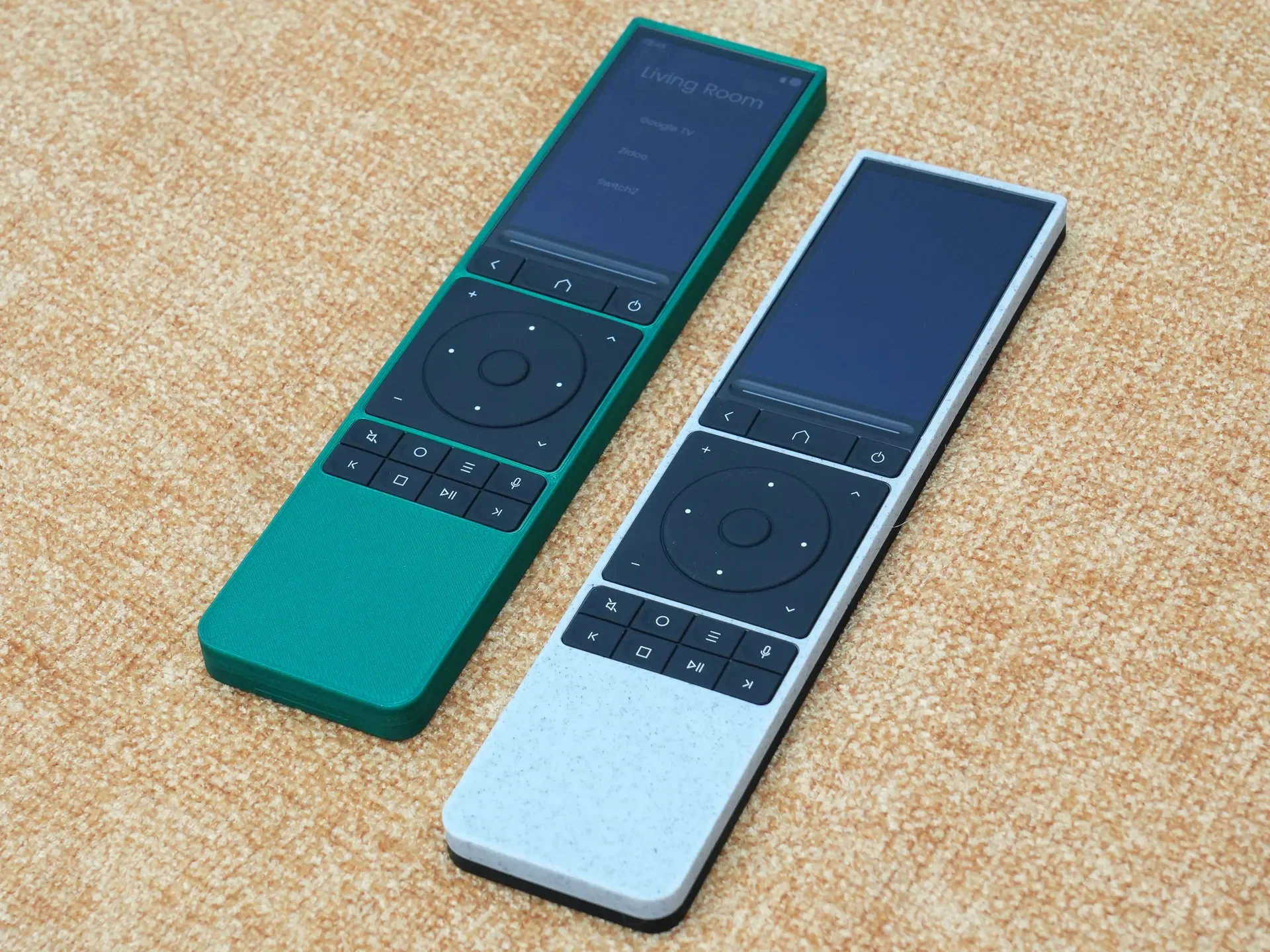

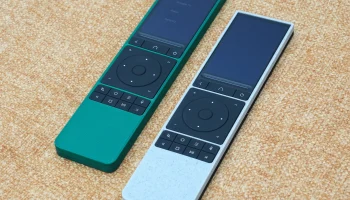

Это тонкий корпус для развернутого пульта Remote 3, который печатает из двух или более частей без опор и собирается с фрикционной посадкой. Он достаточно тонкий, чтобы вы могли использовать беспроводное зарядное устройство.

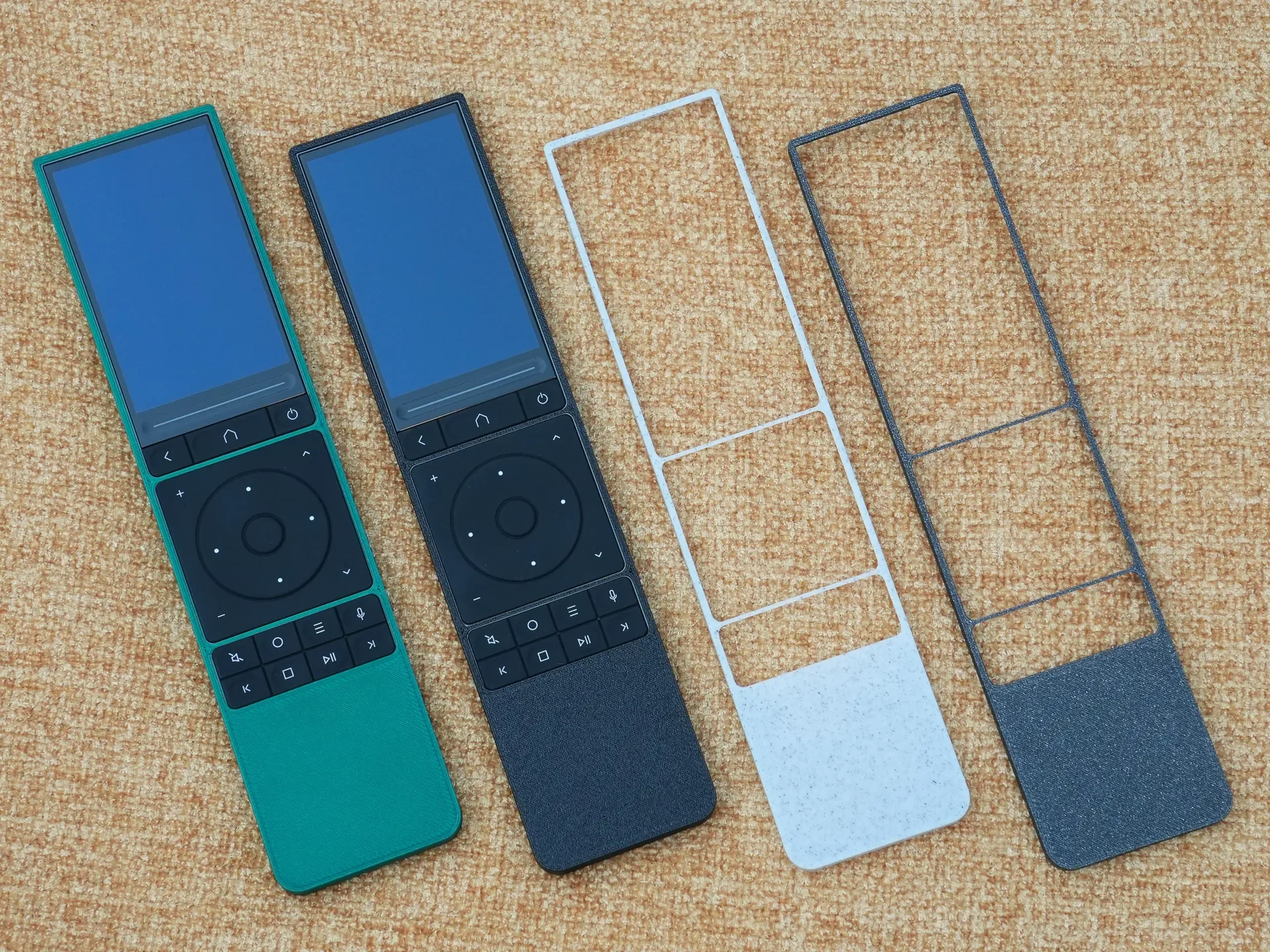

Есть 3 варианта дела:

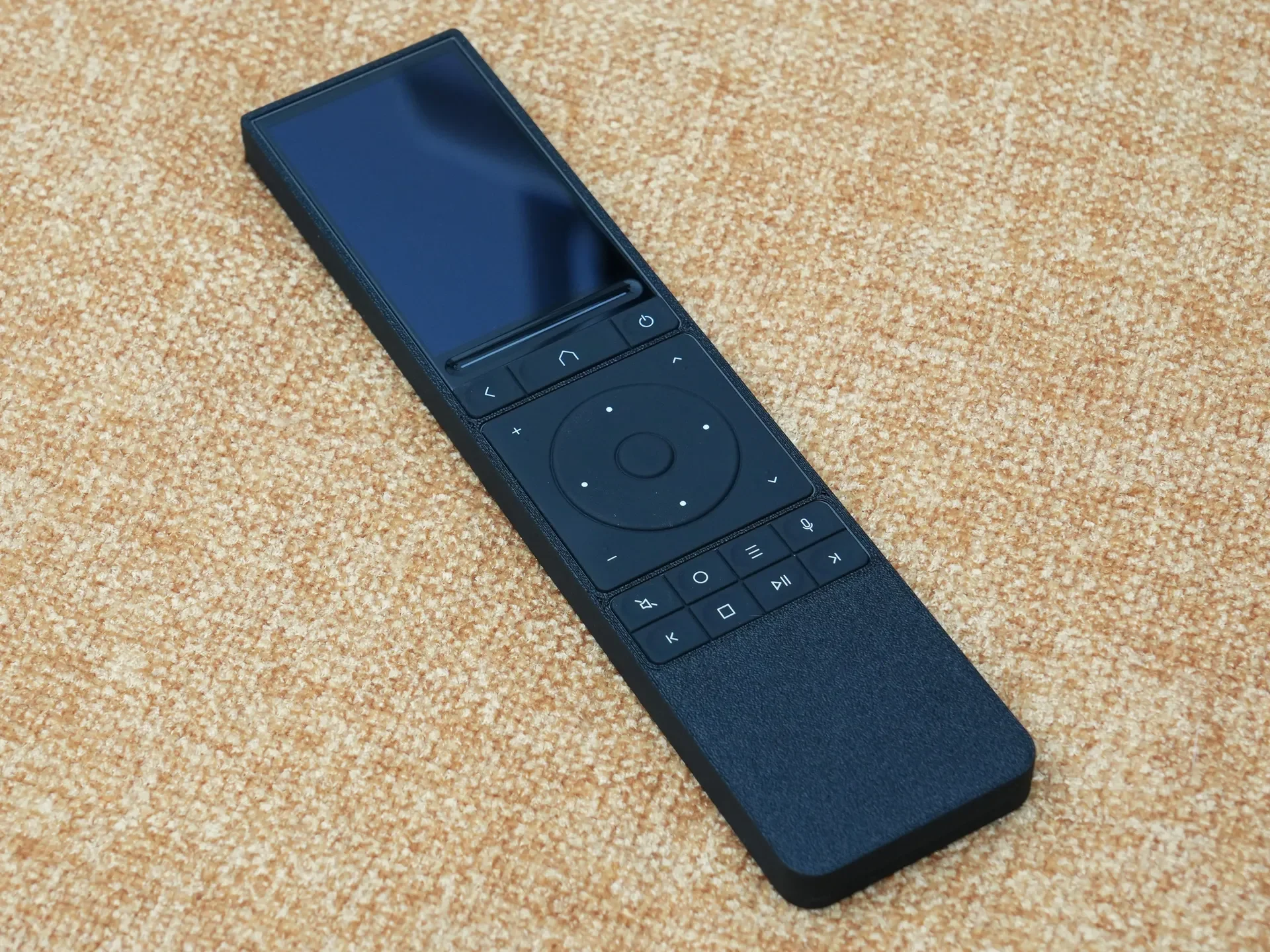

V2 — жестк��я версия чехла с самым тонким профилем, доступна только с полным, а не разделенным чехлом (требуется беспроводная зарядка или снятие чехла)

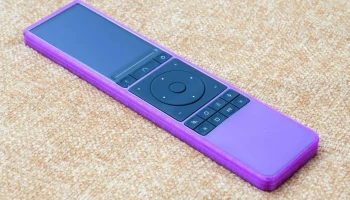

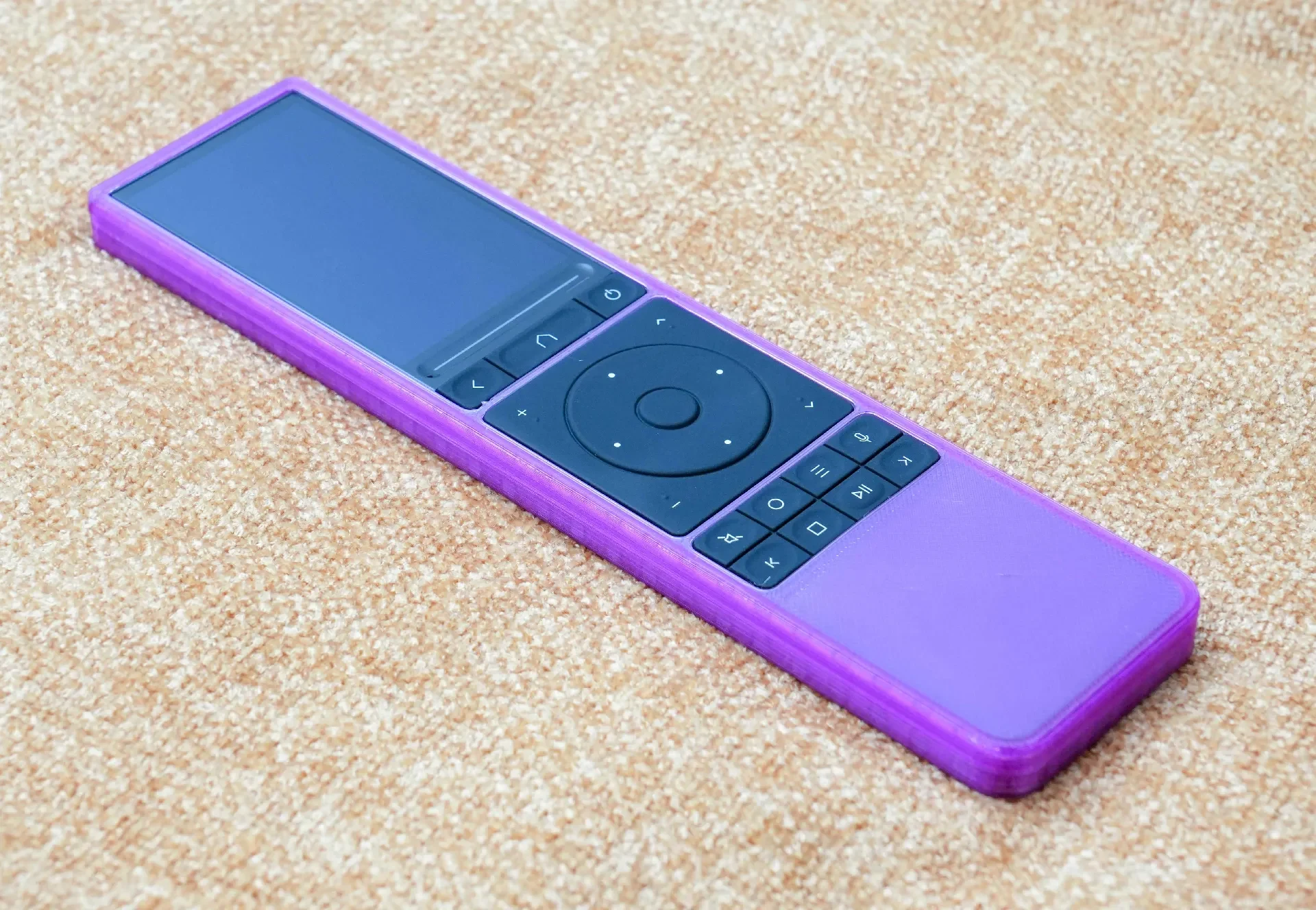

TPU V1 Full — гибкая версия корпуса, предназначенная для печати из ТПУ.
TPU V1 Split — то же, что и выше, но с разъемом, позволяющим снять крышку снизу для использования в док-станции.
Печать версии 2

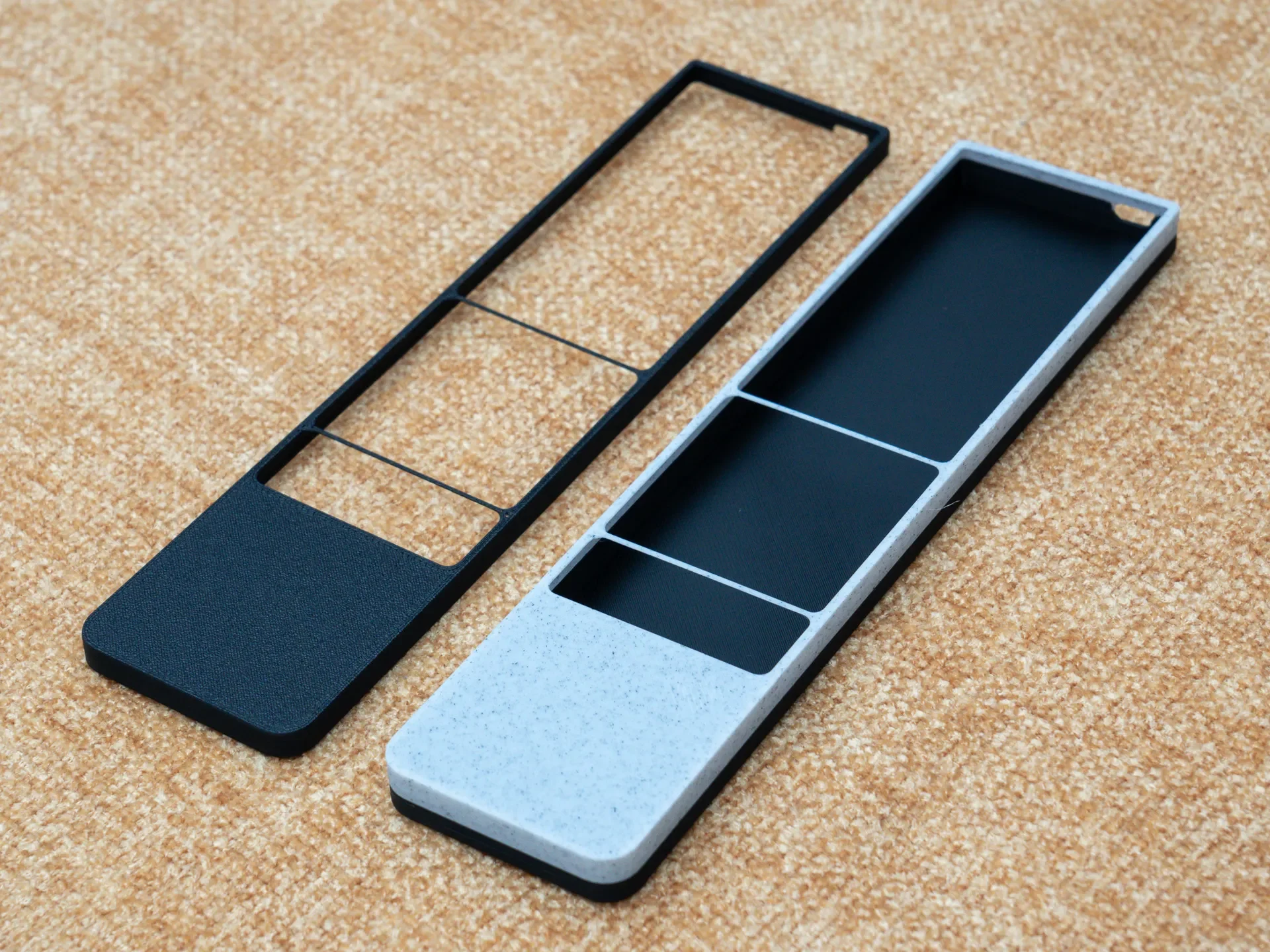

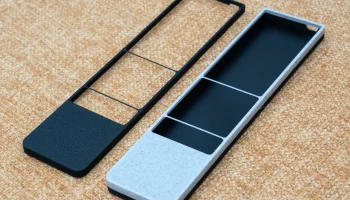

Напечатайте верхнюю и нижнюю части, плоские поверхности обеих частей должны находиться на печатной платформе вниз.

Настройки печати
PLA/PETG нить
Сопло 0,4 мм и высота слоя 0,2 мм (они являются неотъемлемой частью конструкции, другие размеры не проверялись)
Нет опор
Bambu Studio — Качество → Генератор стен → Установить Арахну (это потому, что некоторые стены очень тонкие, и в противном случае у вас возникнут проблемы с отсутствием слоев)
Установка корпуса

Поместите пульт в нижнюю половину корпуса. Поместите переднюю половину корпуса сверху и нажмите на верхнюю часть пульта, чтобы он встал на место, нажимайте на боковые стороны, пока не зацепите выступ до нижнего края.

Снятие корпуса

Вы можете разобрать корпус по длинным сторонам пульта, проще всего использовать пластиковый инструмент, если он у вас есть.

Печать TPU V1 (полная или разделенная)

Вам следует следовать приведенным ниже инструкциям по калибровке, чтобы определить, какой допуск вам нужен. Еще не загружены все варианты размеров. Если вам нужна конкретная версия, оставьте комментарий.

Использование приведенных ниже настроек печати TPU существенно повлияет на качество печати. ​​Обязательно следуйте им. Использование приведенных ниже настроек печати TPU существенно повлияет на качество печати, обязательно следуйте им.

В полной версии напечатайте верхнюю и нижнюю половины корпуса — плоские поверхности обеих частей должны быть внизу на печатной платформе.

В версии Split напечатайте верхнюю и нижнюю пары передней/задней части — плоские поверхности обеих деталей должны быть внизу на печатной платформе.

Калибровка ТПУ

В папке «Калибровка» имеется набор калибровочных файлов, поскольку вам понадобится версия с разными допусками в зависимости от твердости используемой нити ТПУ.

Есть набор тестовых отпечатков, чтобы вы не тратили нить зря. Если ваша нить еще не указана в таблице, рекомендуется начать с правого нижнего угла таблицы настроек TLS и TCF ниже и продвигаться к «Самому слабому соединению», если соединить половинки вместе слишком сложно.

Если вам не удается подобрать какой-либо из этих калибровочных размеров, оставьте комментарий, и я постараюсь предоставить подходящую версию.

Настройки TLS (размер лепестка TPU) и TCF (коэффициент калибровки TPU) находятся в именах файлов.

TLS определяет, насколько велик удерживающий выступ и насколько сложно разделить половинки (выше = прочнее соединение)
TCF определяет, насколько допускаем изгиб соединительного паза (выше = лучше для менее гибких нитей)

Распечатайте калибровочные детали прорезью/лепестком вверх, чтобы они совпадали.

Настройки печати ТПУ
ТПУ нить
Сопло 0,4 мм и высота слоя 0,2 мм.
Нет опор
Установите для параметра «Периметры» (или «Петли стен» в Bambu Studio) значение 6, чтобы обеспечить хорош��ю отделку и фрикционную посадку.
Распечатайте каждую деталь отдельно (или используйте последовательную печать) — частые отводы при перемещении между несколькими деталями с помощью ТПУ могут создать неприятный беспорядок.
Bambu Studio — Качество → Генератор стен → Установить Арахну (это потому, что некоторые стены очень тонкие, и в противном случае у вас возникнут проблемы с отсутствием слоев)
Рекомендуется: высушите нить ТПУ.
Установка корпуса ТПУ

Рекомендуется в первый раз соединить детали ТПУ без пульта дистанционного управления, чтобы убедиться, что они хорошо подходят друг к другу.
