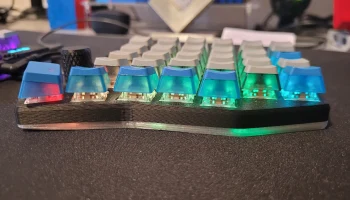

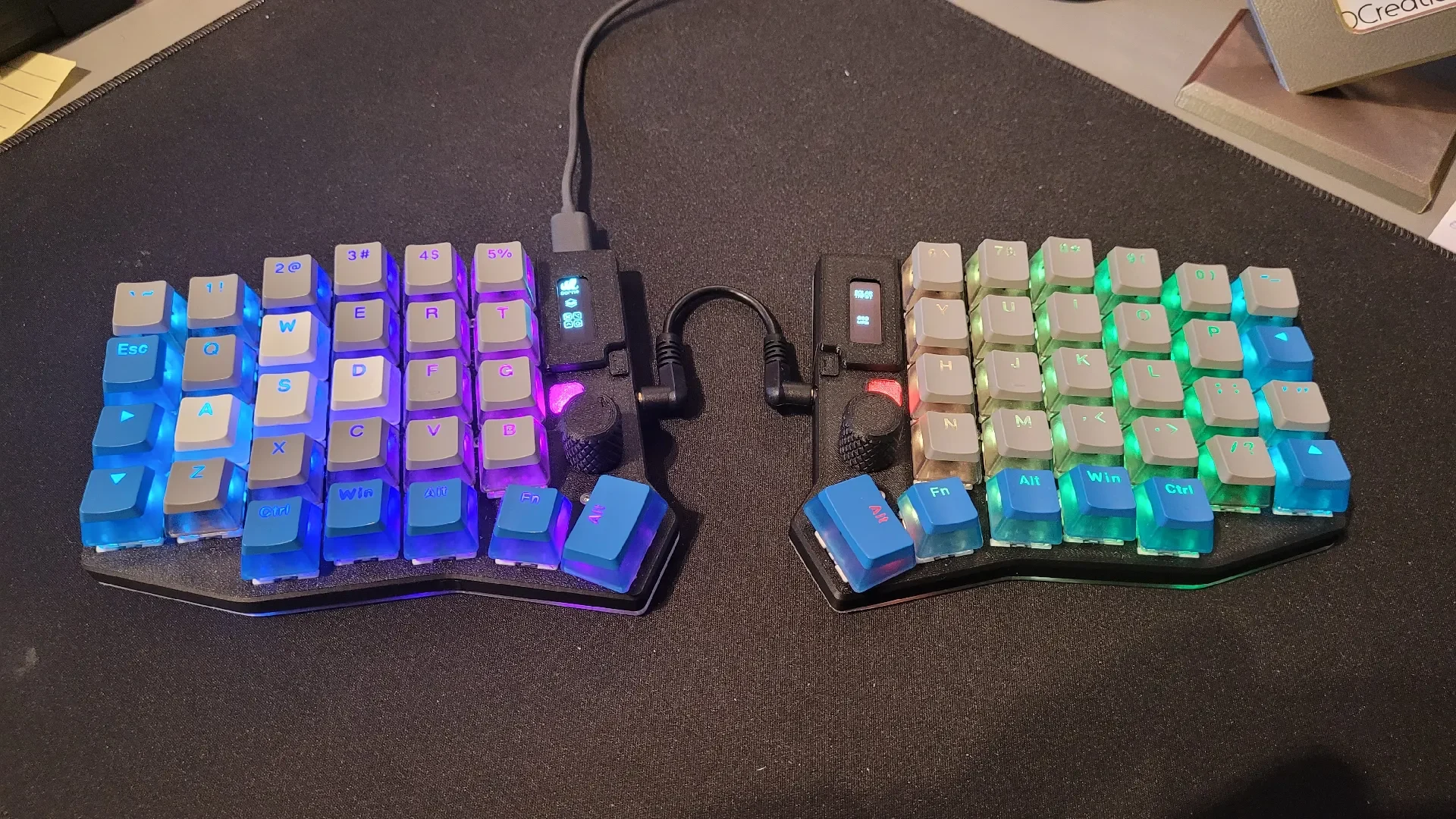

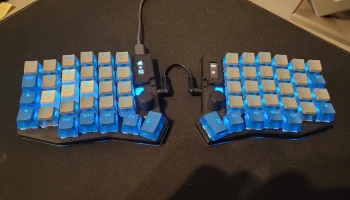

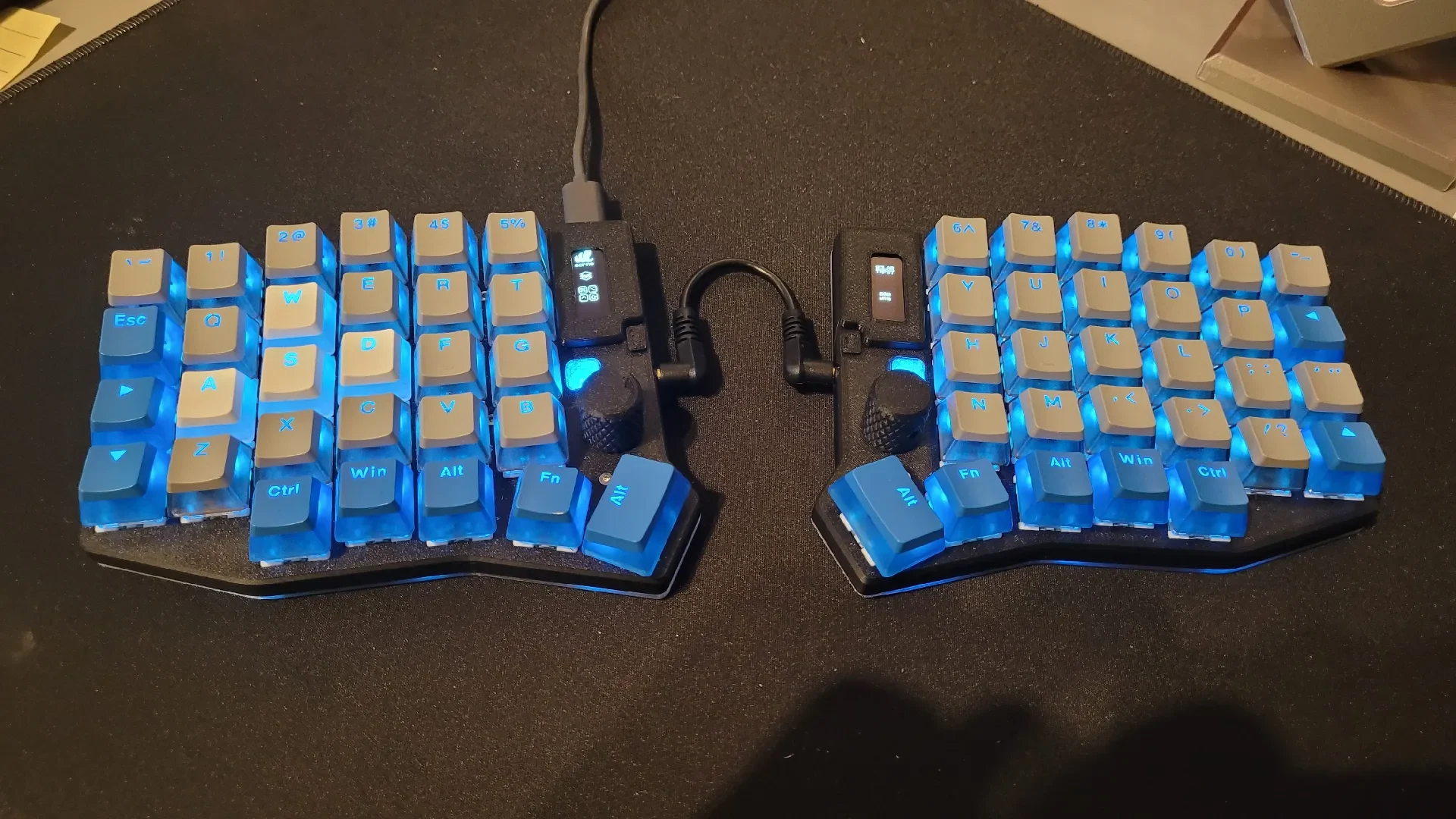

Чехол Sofle RGB

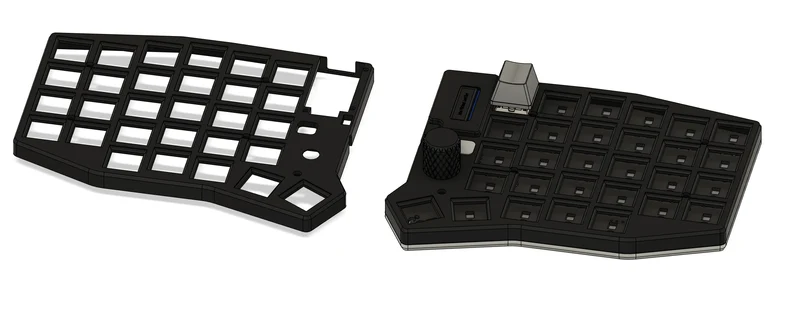

Мне очень понравилась оригинальная модель, но начав ее печатать, я заметил ряд недостатков или несовместимостей с моим комплектом (https://a.aliexpress.com/_EHHvSdO), поэтому исправил это. Эта версия работает для мягких клавиатур, которые используют низкопрофильные разъемы для микроконтроллеров и полноразмерные разъемы для oled-экрана.

Изменения и улучшен��я:
Добавлены скругления к каждому отверстию переключателя, в исходной модели некоторые из них отсутствовали.
переработаны отверстия для винтов, чтобы их было легче печатать
обновлен передний слот микроконтроллера для использования низкопрофильных разъемов

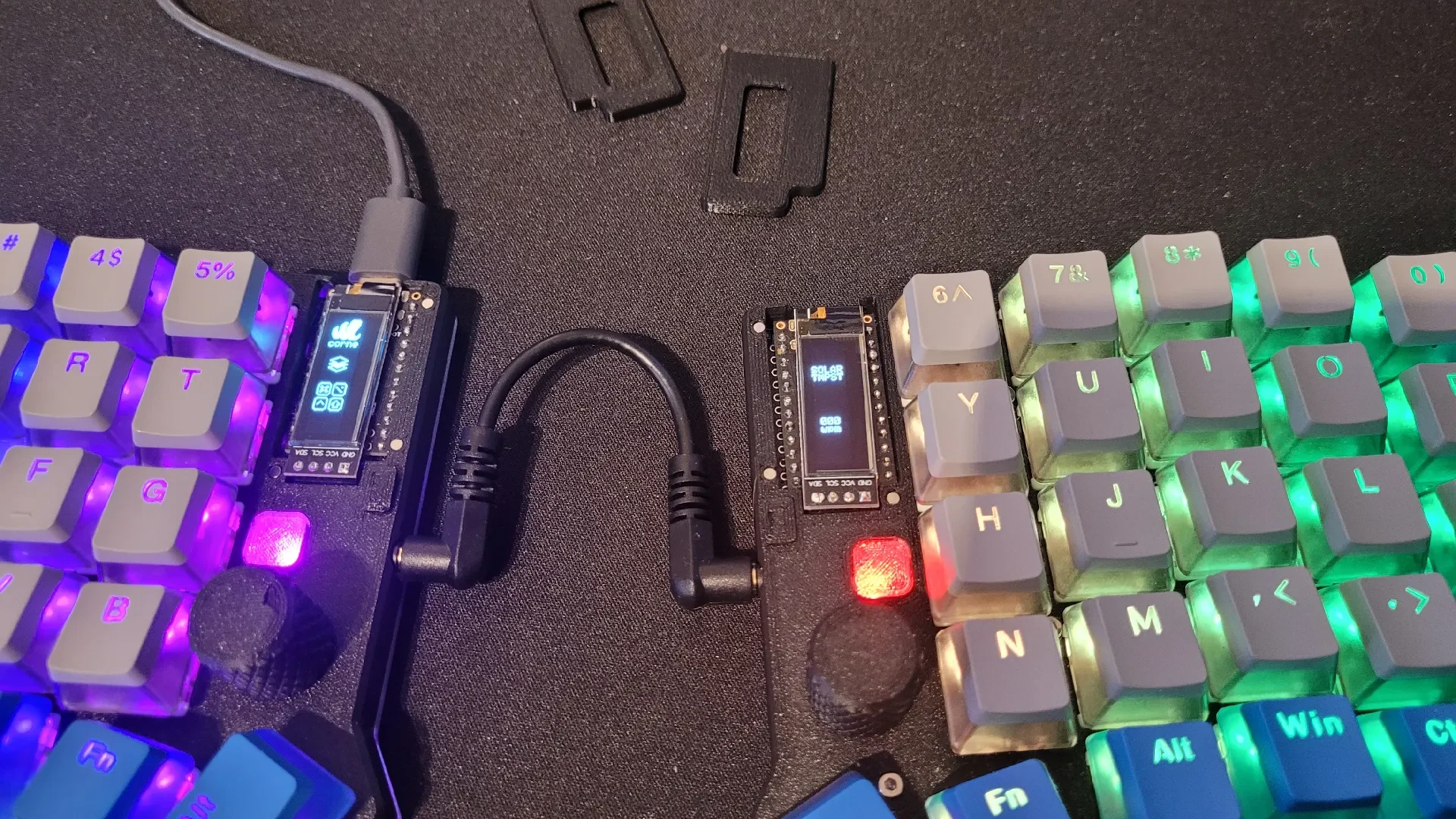

обновлены oled-обложки для полноразмерных заголовков и согласовано положение oled. Также согласованы скругления с остальной частью клавиатуры.
исправлено положение порта TRRS с левой стороны
переработаны ручки потенциометра, позволяющие использовать установочные винты m3
Крепление корпуса
2 установочных винта M3 длиной < 6 мм для ручек потенциометра. Используйте то, что у вас есть и, вероятно, подойдет.
10 стоек М2х6 (латунные шестигранные)
20 винтов M2x3 SHCS, можно использовать полукруглую головку, но корпус выглядит лучше с головками под торцевой ключ.
20 магнитов 2x1
Магниты...

Я не изменил тот факт, что корпусу нужны магниты 2x1, но имейте в виду, что их сложно устанавливать, они очень легкие и притягиваются к чему-либо металлическому, что затрудняет сборку. Оригинальные отверстия также немного увеличены по размеру, поэтому магниты не будут плотно прилегать к корпусу и свободно болтатьс�� в нем.

В конечном итоге в качестве процесса монтажа я использовал следующее:

возьмите магнит с помощью обратных пинцетов (тех, которые остаются закрытыми, не нажимая на них) с керамическими кончиками, магнит не будет притягиваться и будет вести себя хорошо
поместите магнит на обратную сторону пинцета с плоским кончиком, чтобы он удерживался на месте.
нанесите немного суперклея на кончик зубочистки и нанесите на открытую сторону магнита. Использование бутылки с суперклеем напрямую приведет к
ты кладешь слишком много
магнит весь липкий
ох блин, оно прилипло к пинцету
возьмите его керамическим пинцетом
попробуй снять, он уже застрял
потяни еще, оно оторвется
теперь он прилип к красивому керамическому пинцету
я ненавижу магниты 2x1
поместите магнит в выбранное вами отверстие
отодвиньте пинцет от магнита и, как только появится небольшой зазор, нажмите на магнит зубочисткой, которую вы использовали ранее (используя сторону без суперклея)
сделайте это 20 раз, и у вас получатся замечательные магнитные обложки, ура!

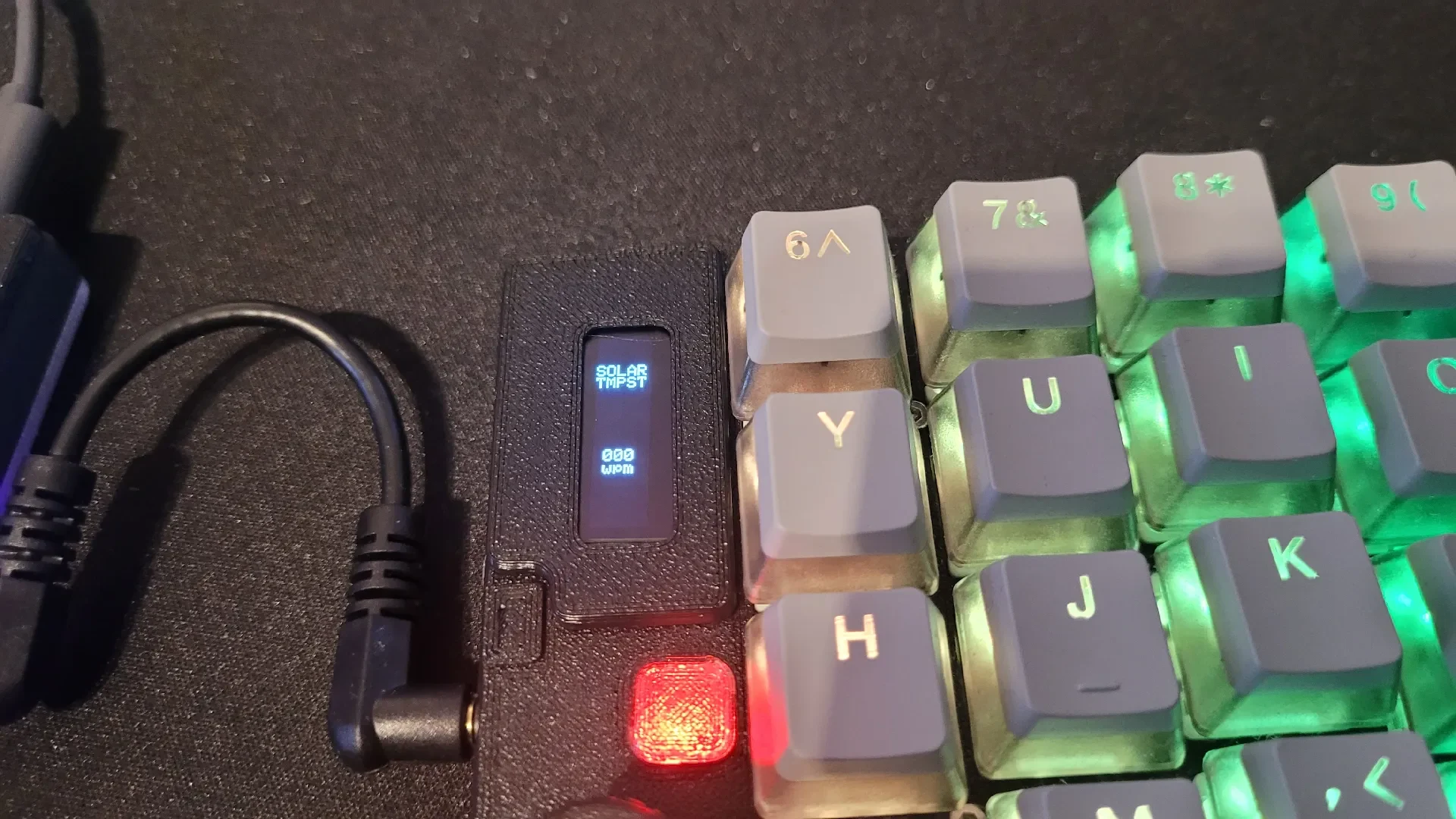

Олед чехлы

пожалуйста, проверьте установку oled-крышек перед тем, как приклеивать к ним магниты, чтобы вы могли быть уверены, что экраны правильно сидят в отверстии на крышке и не поднимаются вверх, потому что ваш слишком высокий

Ножки корпуса?

Возможно, вы заметили, что на моих фотографиях есть отверстия для каких-то круглых ножек. Для меня это сработало недостаточно ��орошо, так как малейшая проблема с перемычкой отверстия для ног приводила к шатанию клавиатуры, поэтому я удалил их из конструкции.

Прошивка

Сделал практически с нуля прошивку для клавиатуры Sofle с помощью qmk и vial, найти ее можно по ссылке https://github.com/HitLuca/vial-qmk-sofle. Обратите внимание, что он не слишком функционален и не доработан, но мне он подходит, и я буду обновлять его, если возникнет необходимость. Не стесняйтесь сообщать мне о возможных функциях программной части
