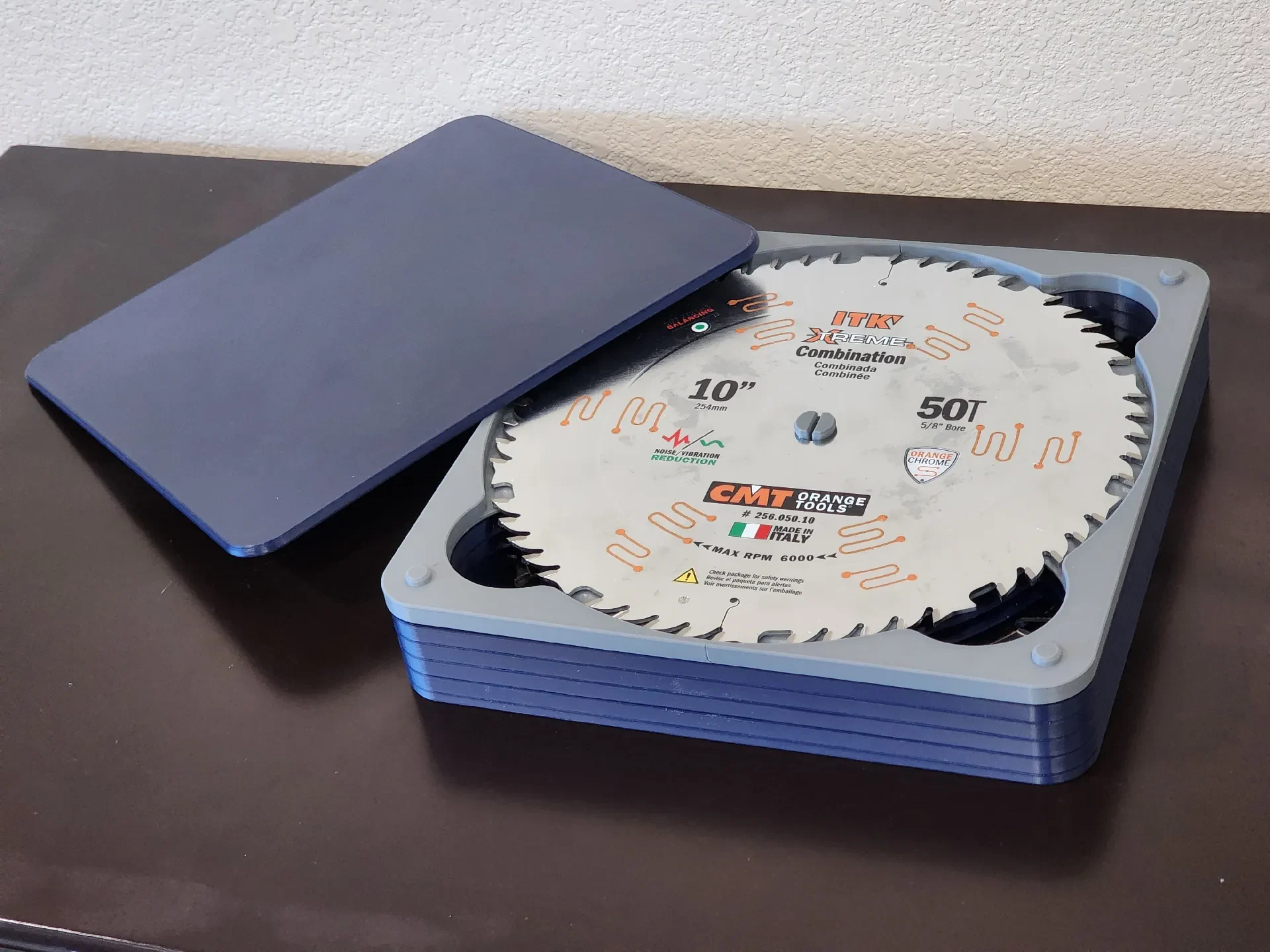

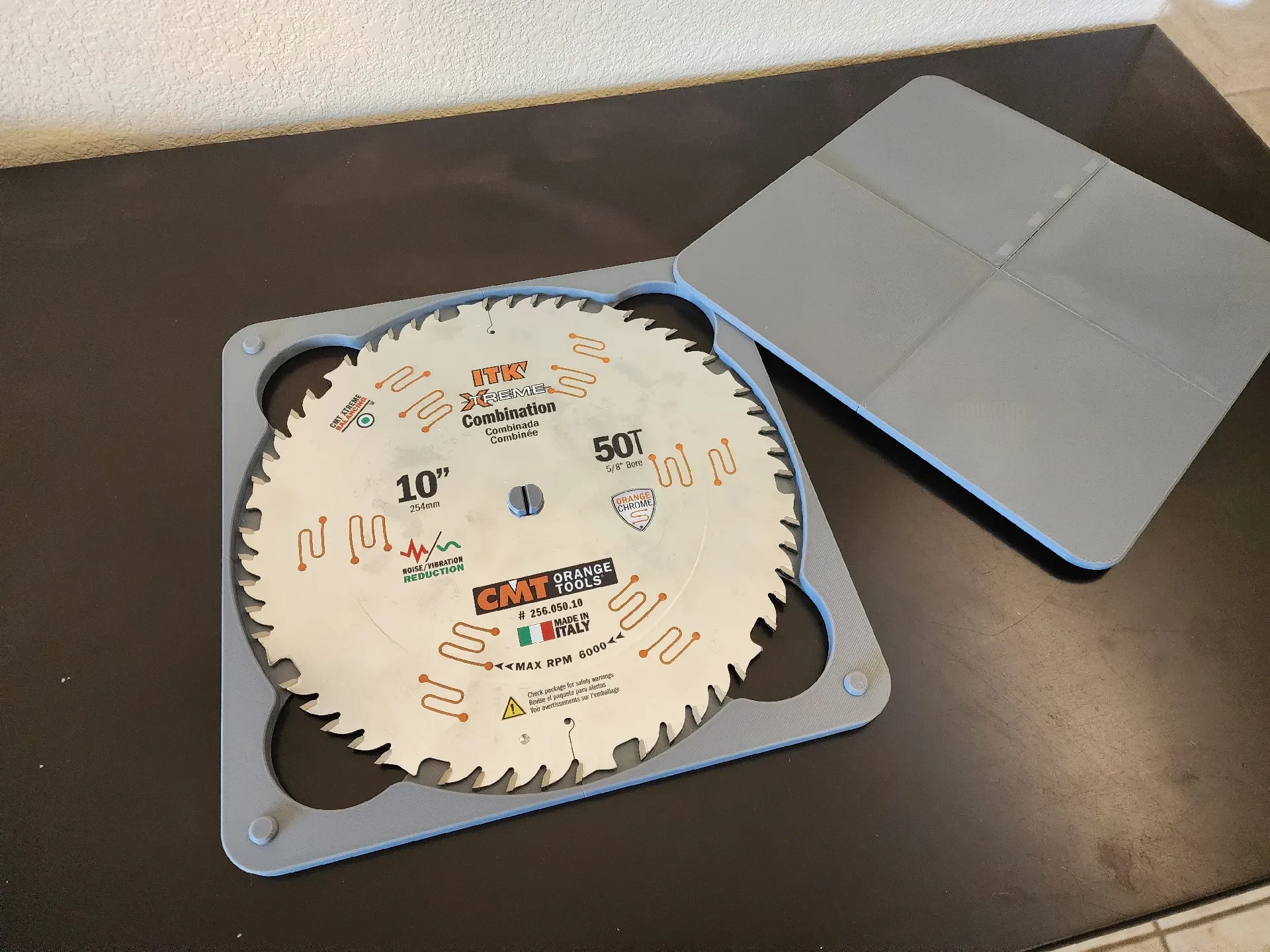

Модульный штабелируемый ящик для хранения полотен настол...
Месяц назад я поделился этой системой хранения полотен для настольной пилы. Это была отличная распечатка, и она была хорошо принята, но она Меня всегда беспокоило то, что его невозможно напечатать на чем-либо меньшем, чем кровать шириной 264 мм, тогда как стандартная кровать в наши дни кажется 254 мм или меньше. Поэтому я усовершенствовал дизайн, чтобы его можно было печатать на чем-либо большем, чем кровать шириной 136 мм… а это практически все, что не является игрушкой или Voron 0.2 120 мм.
Он сочетается со скрытыми ласточкиными хвостами, создавая аккуратный собранный вид. Хотя эти соединения «ласточкин хвост» подходят довольно хорошо, им нужен клей (или что-то вроде 3d Gloop), чтобы сделать его достаточно прочным, чтобы его можно было доверить магазину.

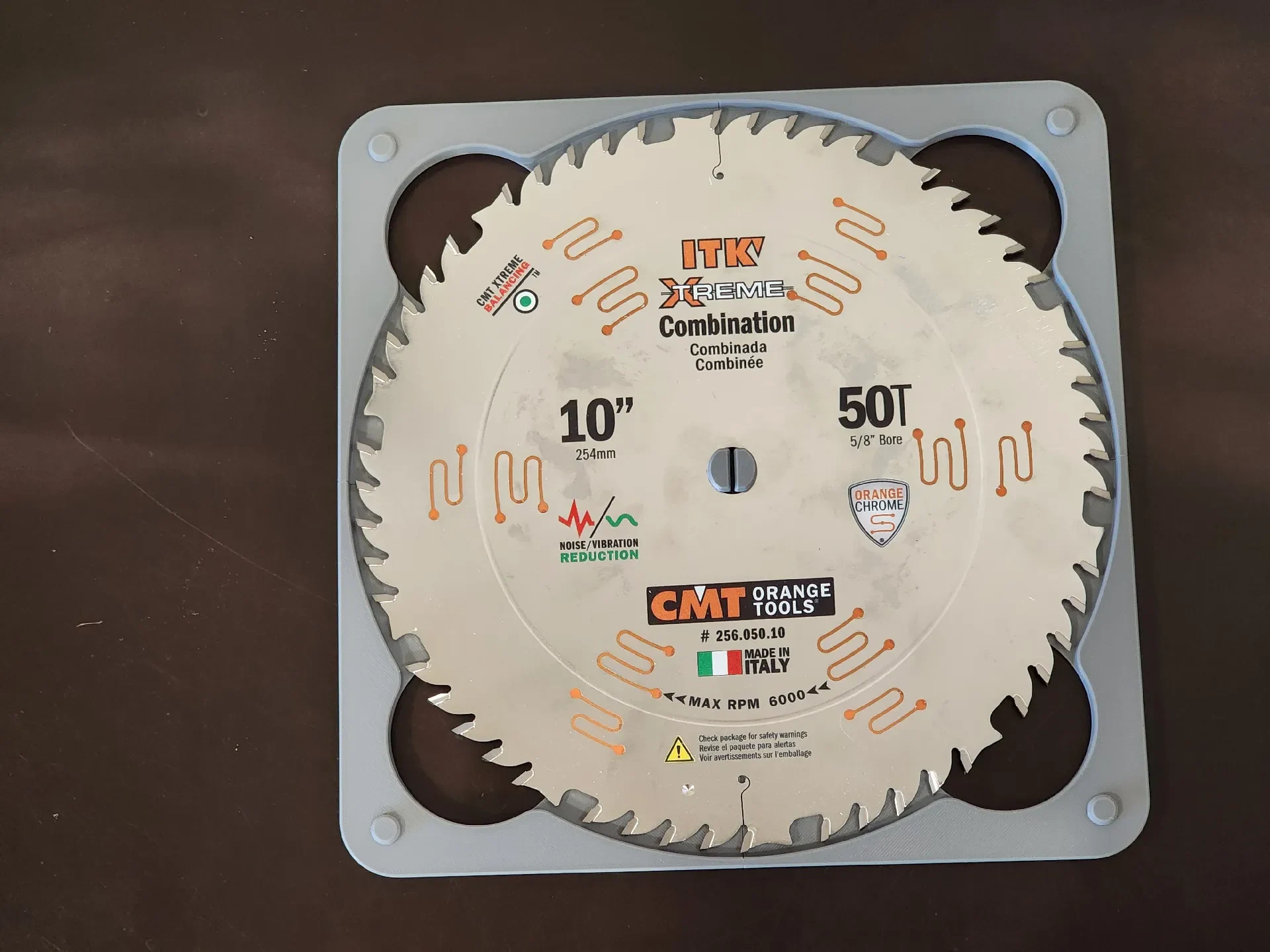

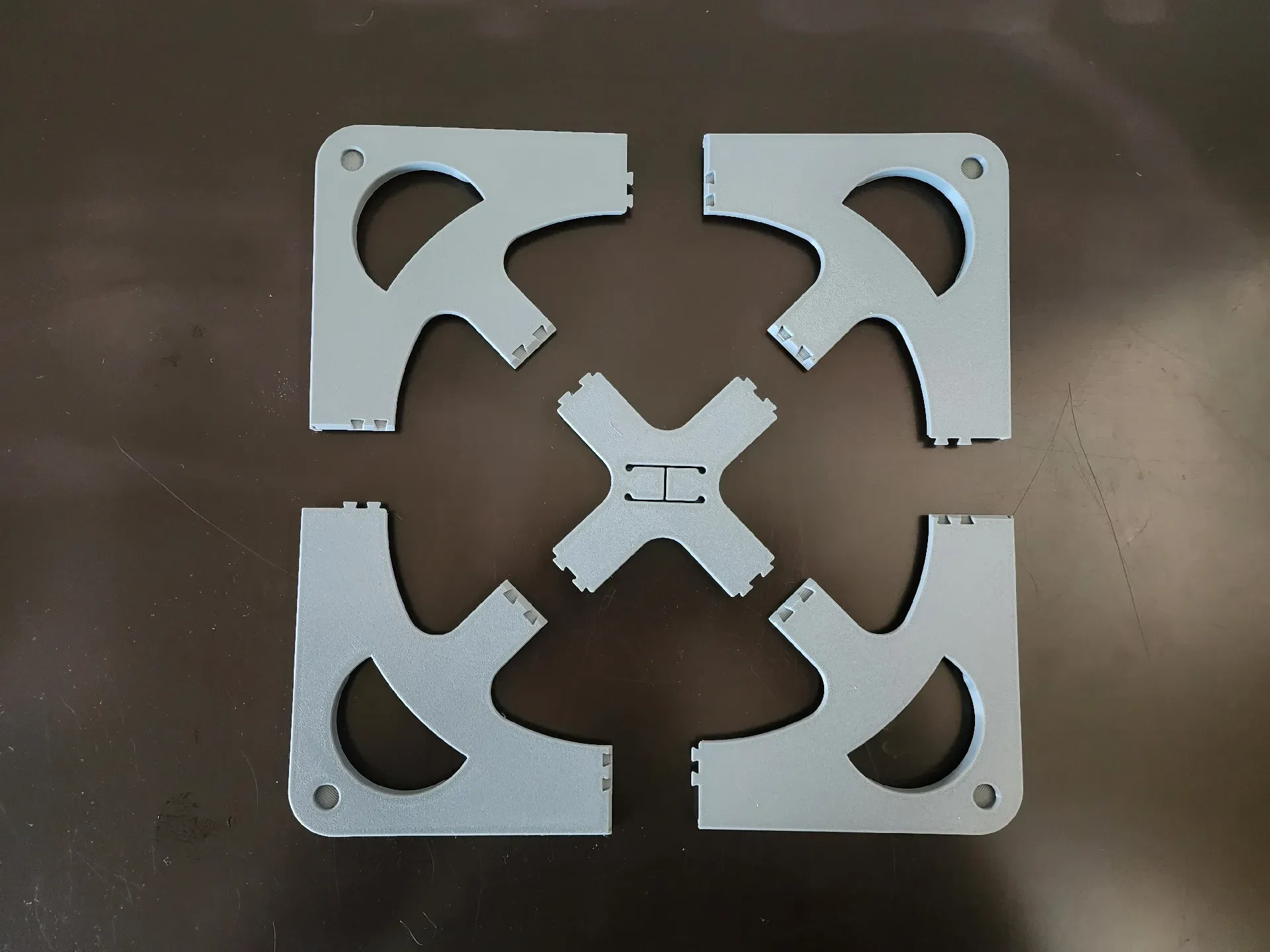

Основной лоток для лезвий собирается из 1 втулки и 4 угловых частей. Хотя теоретически вы могли бы напечатать это с высотой слоя 0,2 мм, я напечатал свои тестовые образцы со слоями 0,1 мм, чтобы получить самые чистые наклоны и выступы под углом 45 градусов в закругленной части скрытых «ласточкиных хвостов». Если вы печатаете чем-то более толстым, по крайней мере, рассмотрите возможность использования «точного z» в слайсере, чтобы вс�� высоты ласточкиных хвостов были правильными. Я также был бы осторожен с толстыми внешними мостами. Я оставил разрешение, но YMMV. Эти секции очень тонкие, и мне нужно было выжать как можно больше качества из этих довольно мелких деталей. Я также использовал нижний и верхний слои толщиной 1,5 мм, чтобы сделать важные части в середине сплошными. Если вы пытаетесь сбросить несколько граммов, используйте адаптивные слои, модификатор диапазона высоты или модификатор формы, чтобы уменьшить толщину верхних слоев по краю, если хотите. 10-15 % — это вполне достаточно.
Печатайте только на хорошо настроенном принтере. Пожалуйста, поймите, что подгонка этих деталей должна быть очень точной, и если у вас слишком большая слоновья нога, перекос, чрезмерная вытяжка или что-то еще, что нарушает ваши допуски на размеры, вам будет трудно заставить эти детали идеально ��одойти для склеивания.

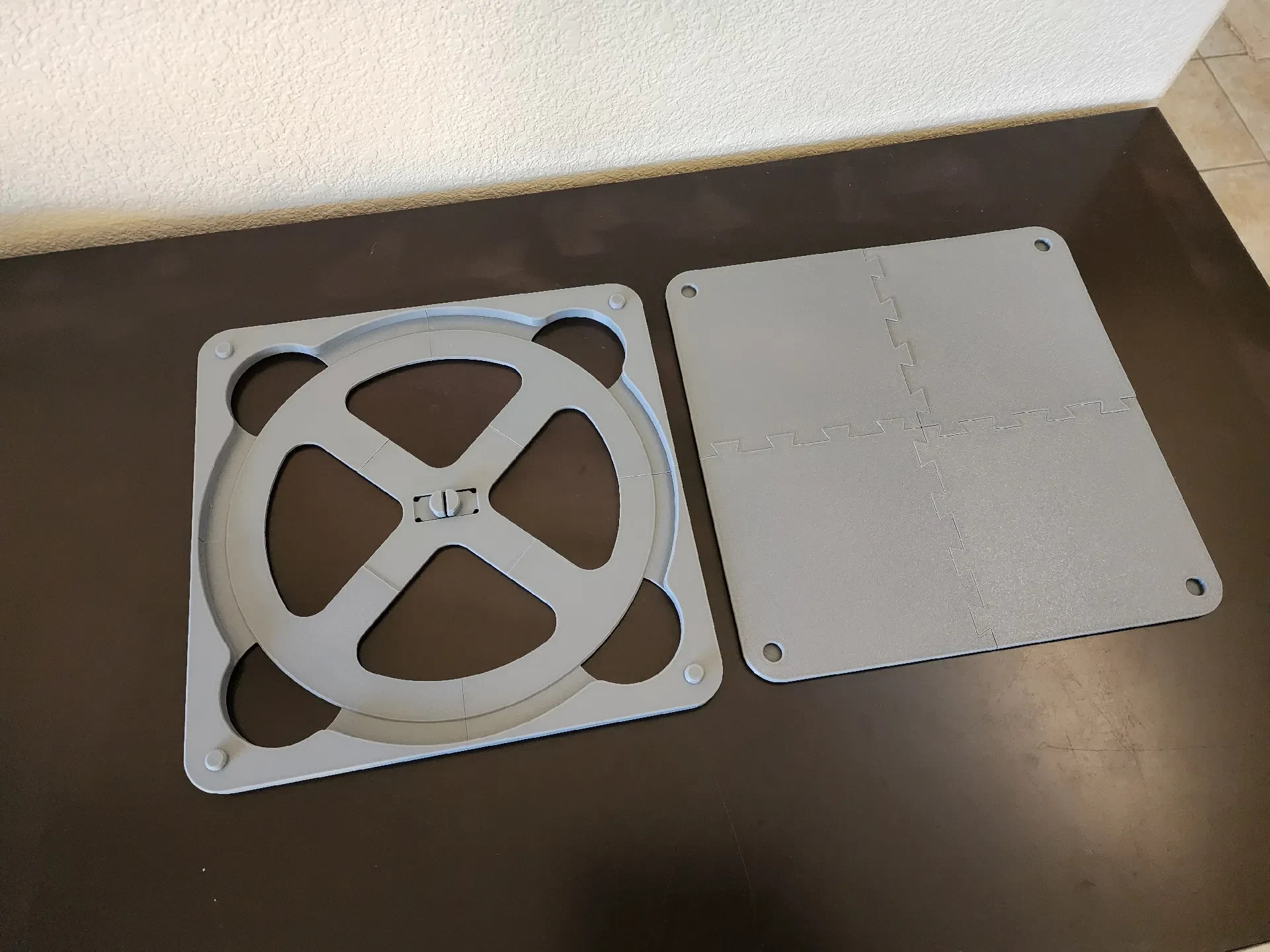

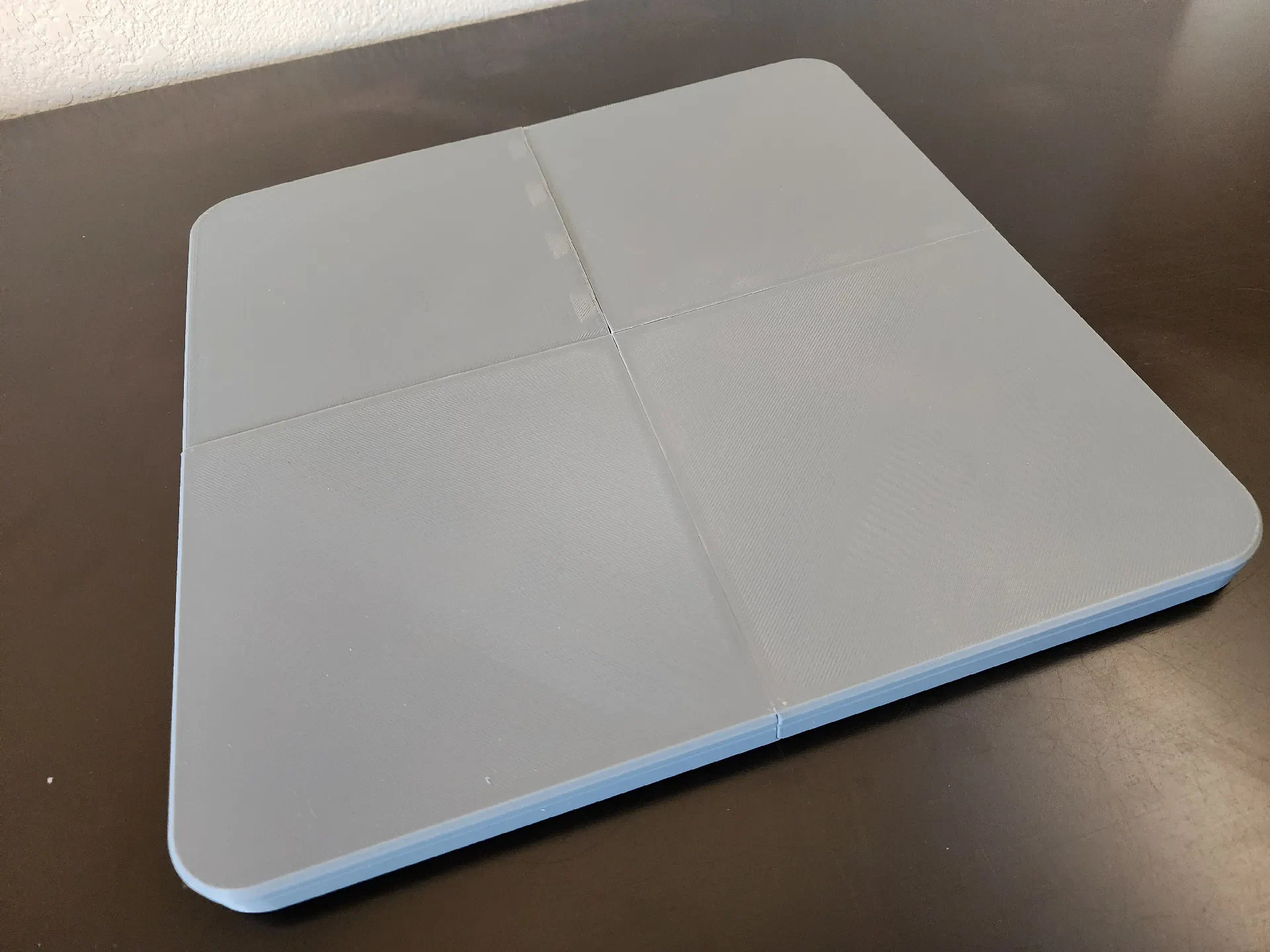

Я также включил переработанную версию крышки и основания. Для каждого требуется 4 модели основания или крышки. Чтобы собрать их, начните со склеивания двух наборов по два штуки. Затем сложите середины вместе и скрутите их, пока «ласточкины хвосты» не выровняются, а затем слегка надавите, чтобы сжать их вместе. Прежде чем приклеивать, попробуйте сухую подгонку, так как вам может потребоваться использовать нож или инструмент для снятия заусенцев, чтобы очистить слоновью ногу или выдавить излишки на нижней/верхней поверхности, чтобы получить чистую посадку.
Как вы можете видеть на изображениях, он совместим с другой версией, которую я изначально выпустил. Если вы распечатаете этот лоток сегодня, а завтра купите принтер большего размера и захотите напечатать отдельные вер��ии, они подойдут друг к другу. отлично.
