6-портовая станция Case Prep
На основе «Brass Prep Station» от msgbean, найденной на Thingiverse!
ОБНОВЛЕНИЕ:
=======

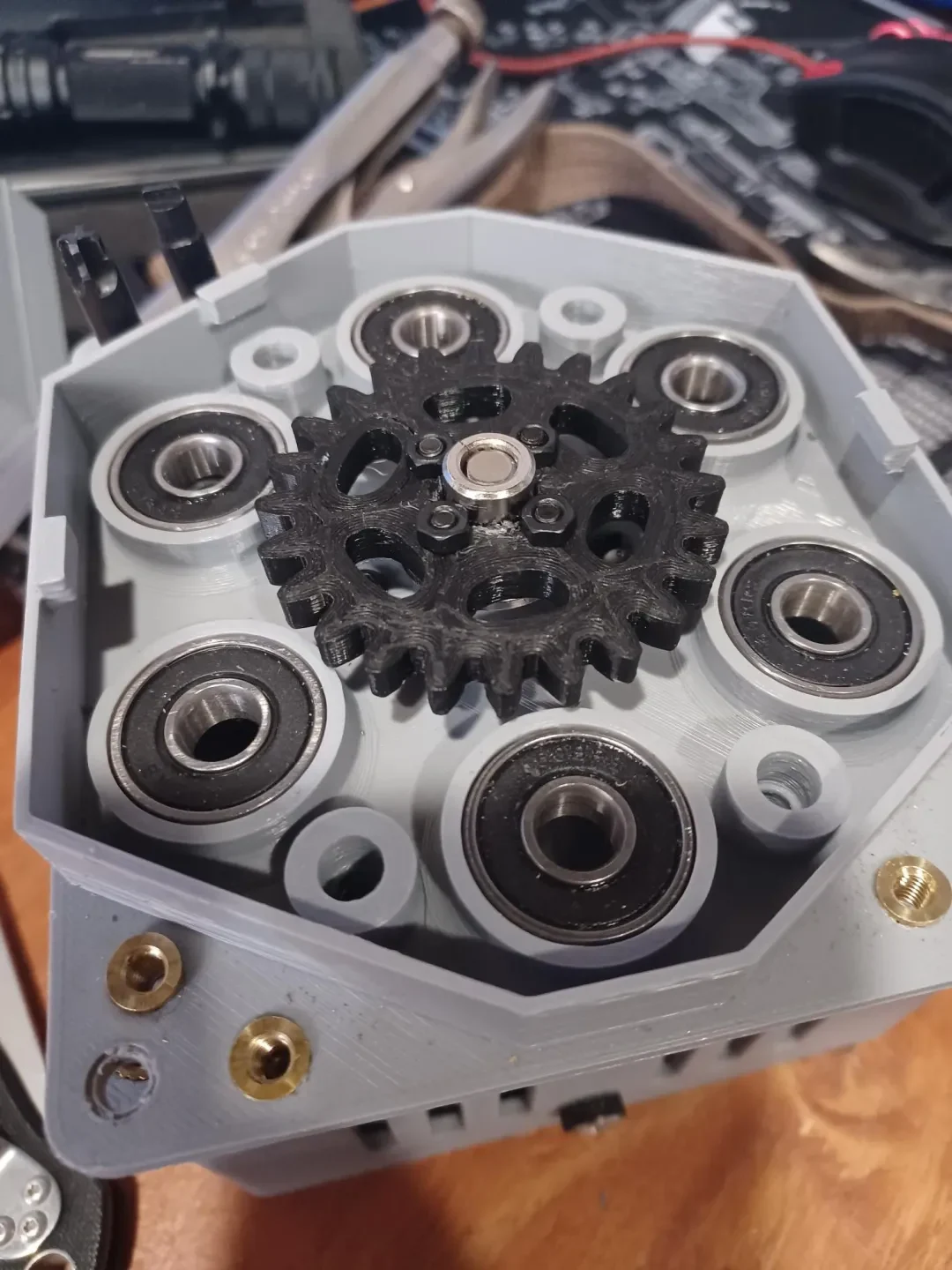

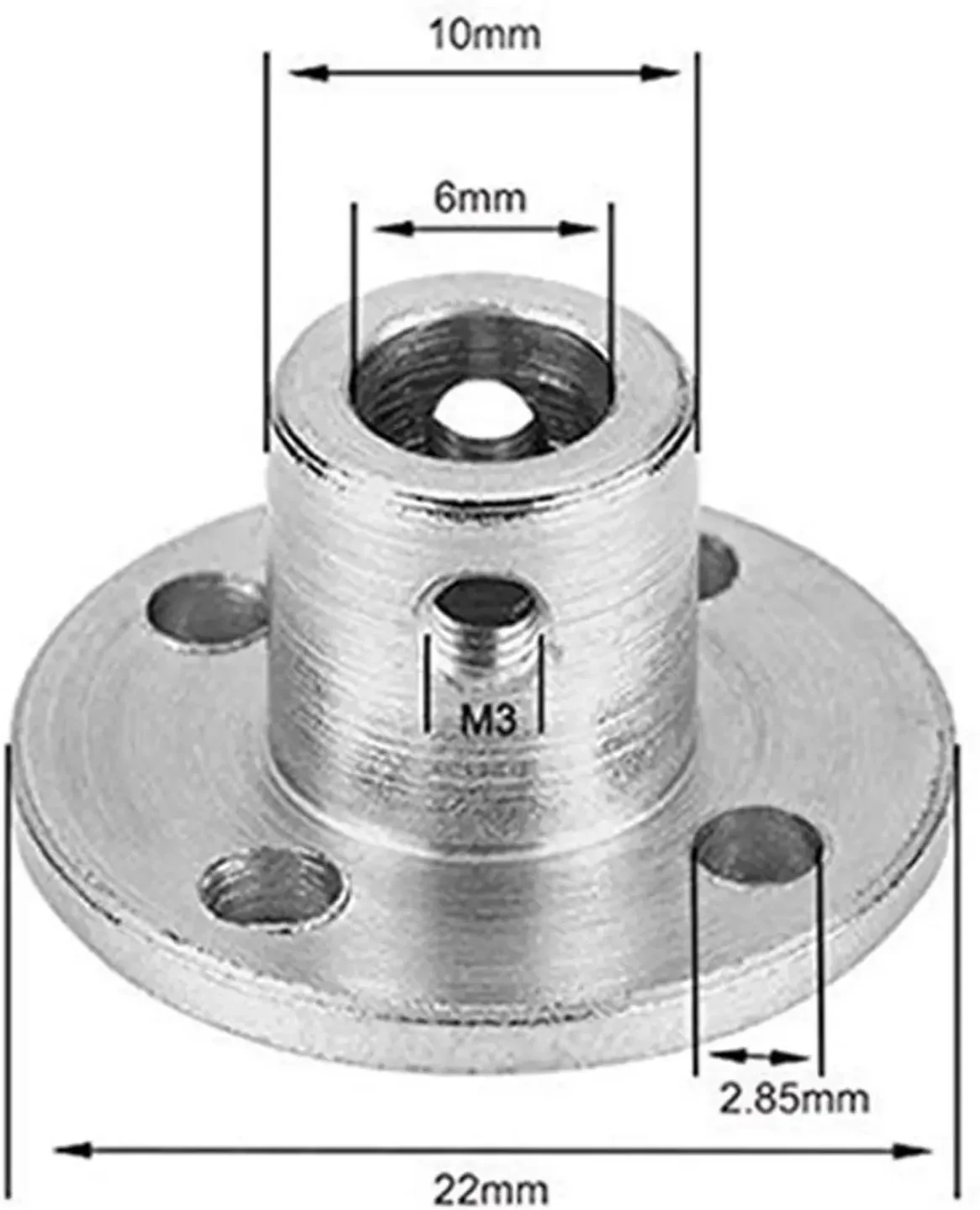

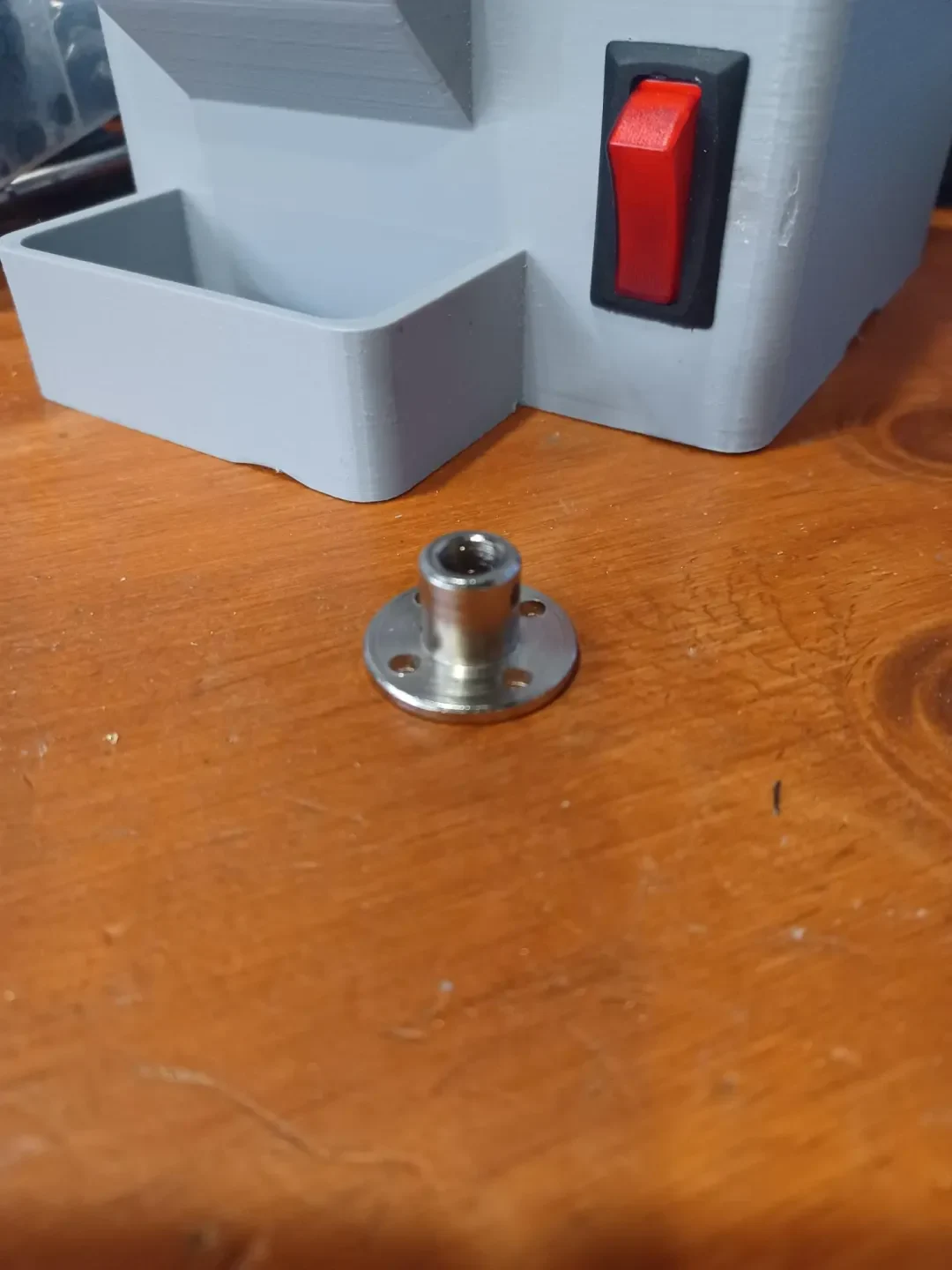

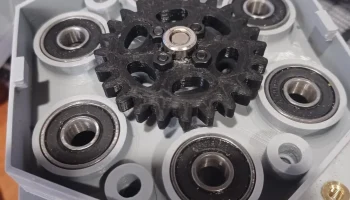

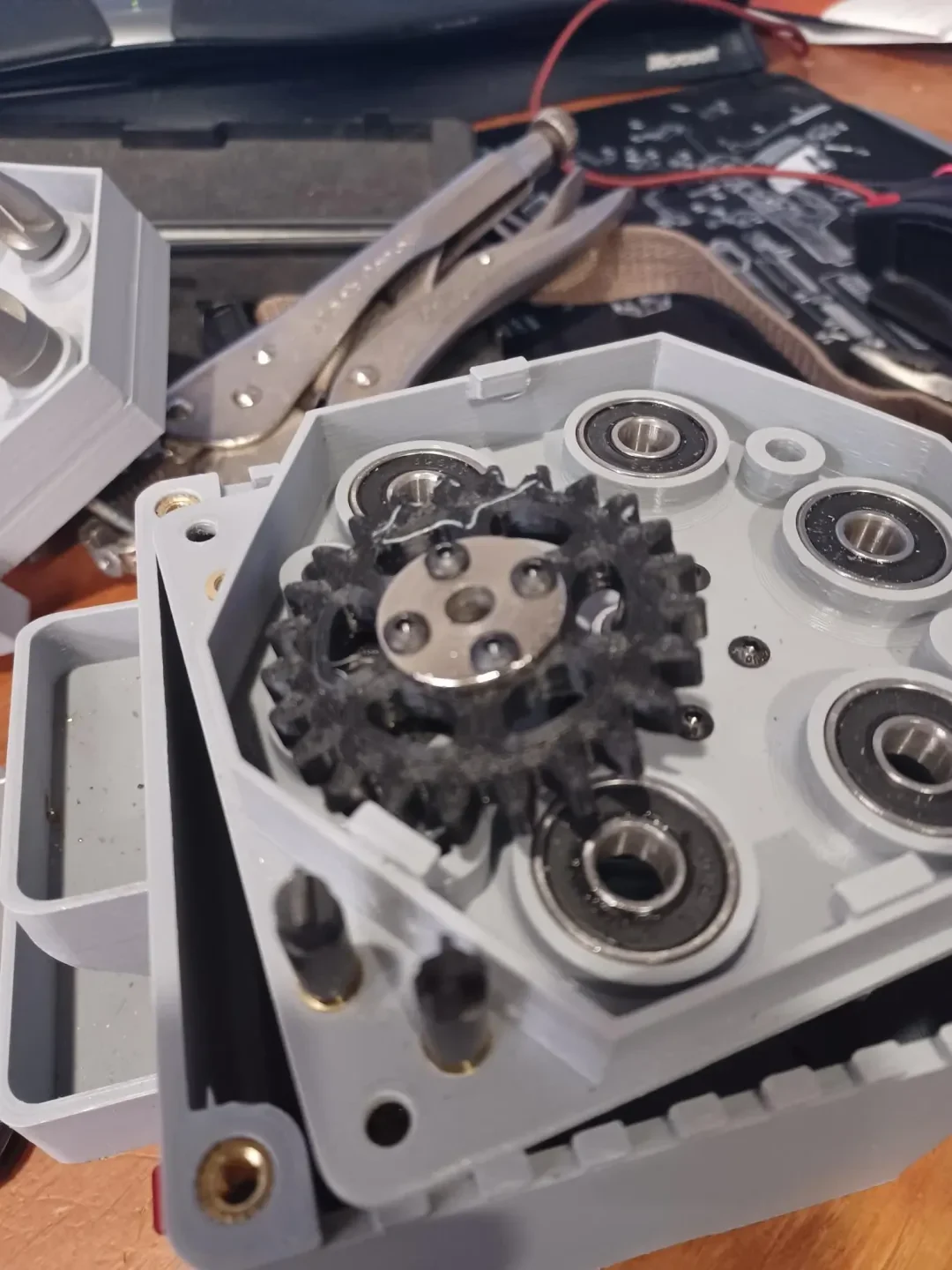

— Новая главная передача с металлической втулкой. Я обнаружил, что мне пришлось модифицировать гла��ную передачу, чтобы приспособить ее к 6-миллиметровому соединителю фланцевой муфты. Нашел на Amazon «Соединитель фланцевой муфты 6 мм» в упаковке из 4 штук. Это устранит проблему, связанную со снятием главной шестерни с D-вала при приложении слишком большого крутящего момента.
— Добавлена крышка.

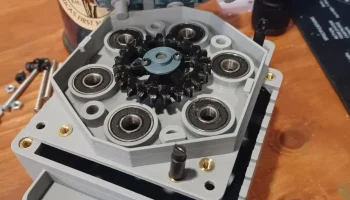

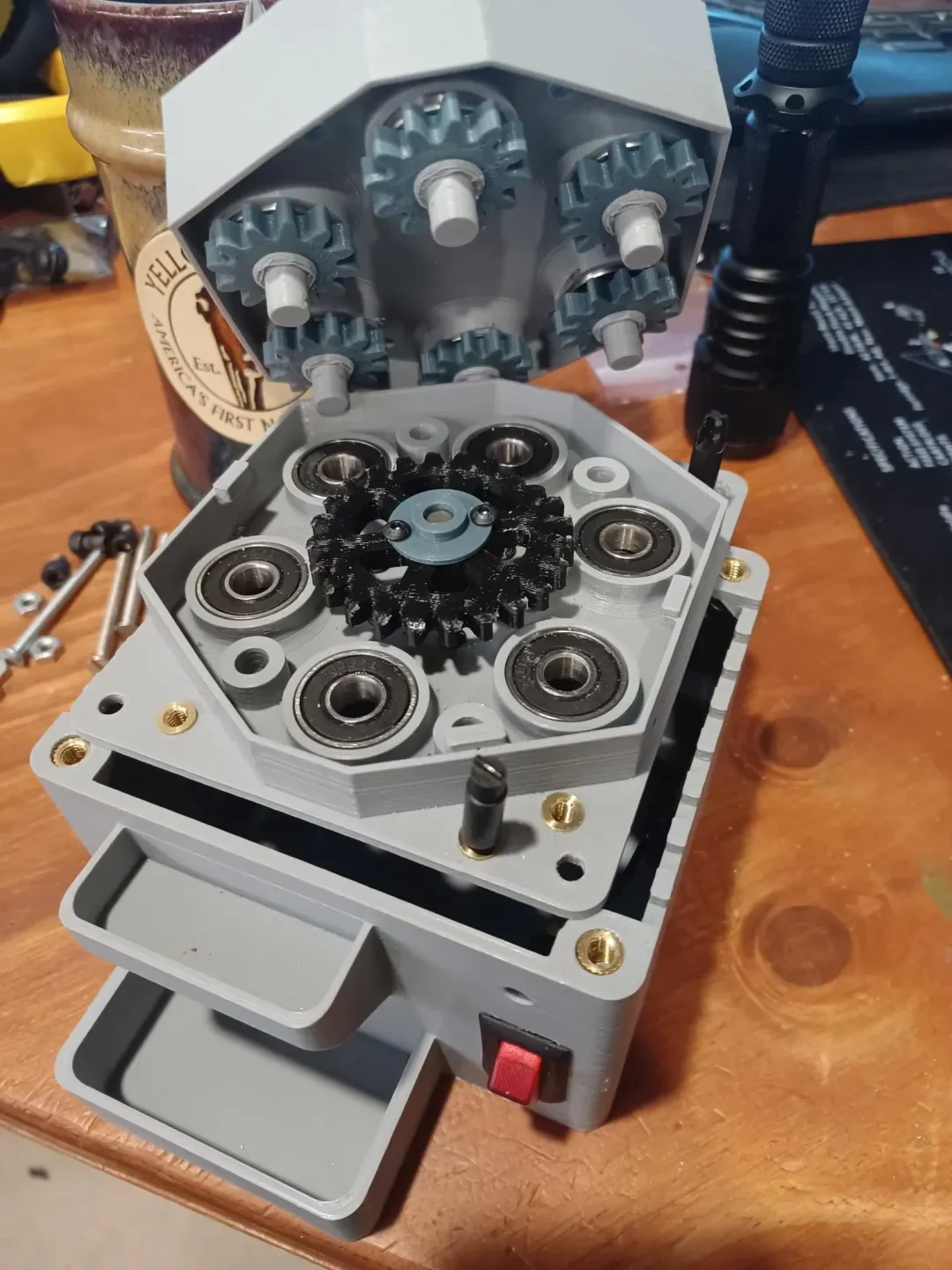

— Подшипники — это подшипники «608», которые представляют собой подшипники для скейтборда размером «8 мм x 22 мм x 7 мм». Я получил упаковку из 20 штук с Amazon. Для сборки вам понадобится 12x!

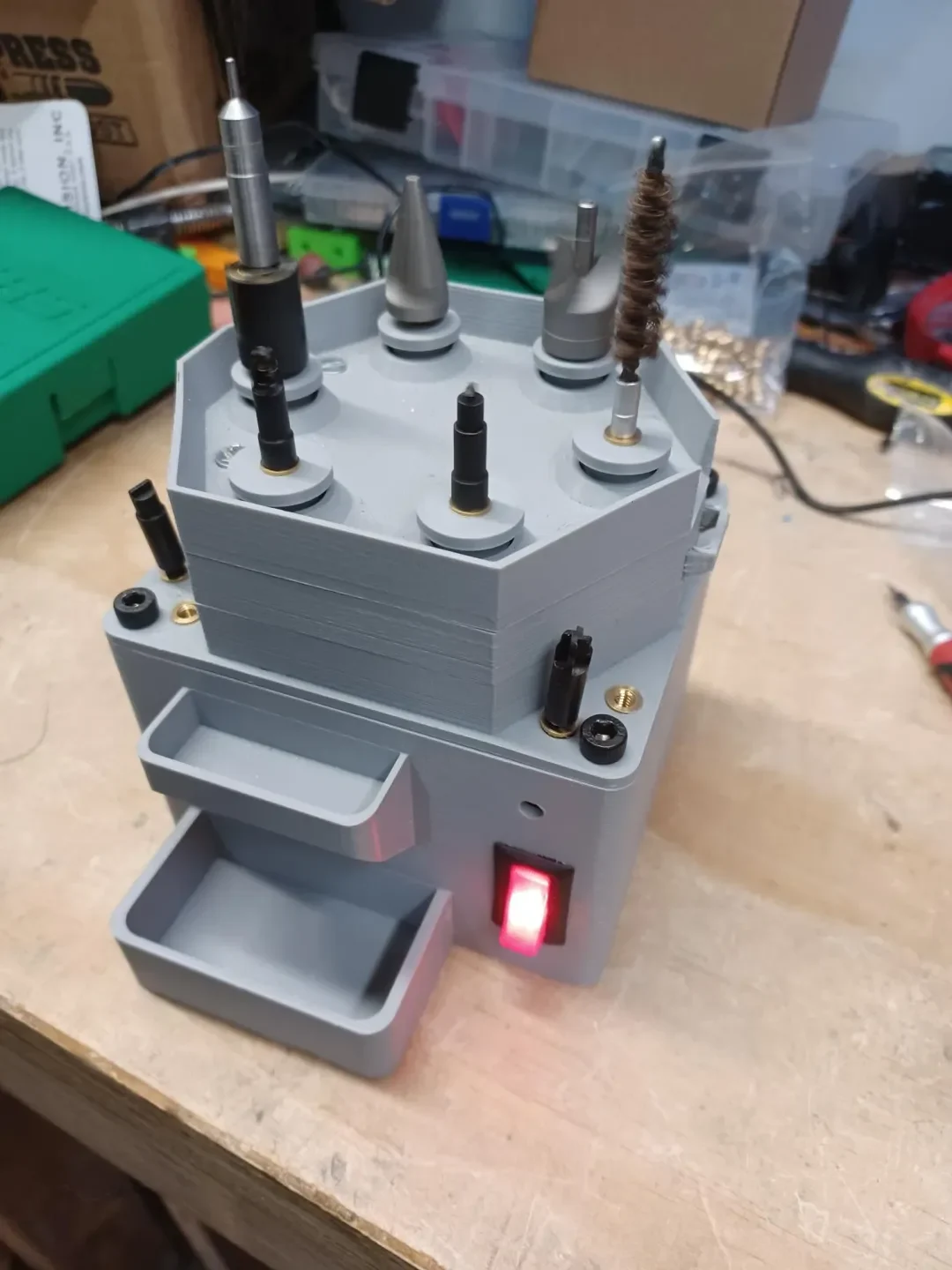

В стойках для инструментов используются латунные вставки 8/32, вставки для инструментов для подготовки гильз Lyman и стандартные щетки из набора для чистки оружия. Файлы проекта будут доступны на Odysee, Thingiverse и Printables.
Латунные вставки 8/32 можно найти на Amazon под торговой маркой «EZ Lok», а также они должны быть доступны на местном уровне.
Винты с плоской головкой 8/32 удерживают верхнюю часть, а стандартные винты с шестигранной головкой удерживают верхнюю и нижнюю половины. Вы можете легко использовать любой стандартный винт, который у вас есть, для всех, кроме вставок стойки инструмента. Не завинчивайте верхние части (с подшипниками) слишком сильно, иначе трение приведет к остановке двигателя.
Для ��борки *можно* использовать винты и вставки M5, если они у вас есть, но вам все равно потребуются вставки 8/32 для держателей инструментов. Я купил упаковку из 100 латунных вставок 8/32, поэтому у меня было достаточно вставок, чтобы добавить дополнительные места для хранения держателей инструментов по бокам. Вы можете просверлить отверстия для хранения дополнительного держателя инструмента без вставок.
Выравнивание стойки инструмента — кажется, допуски в сбо��ке допускают раскачивание держателя инструмента. Вам придется отрегулировать стойку инструмента, если она вращается беспорядочно. Мне пришлось сделать это несколько раз. Используйте паяльник, чтобы нагреть вставку, затем потяните ее за самую неустойчивую точку вращения. Это позволит выровнять латунную вставку и сделать вращение инструмента более точным. Мне удавалось настраивать вставки до тех пор, пока инструменты не начнут вращаться «истинно».
Я использовал двигатель марки «Geartisan» на 200 об/мин. 100 об/мин просто не помогли. Марка двигателя не имеет значения, если у него есть 6 монтажных отверстий M3. Я использовал винты М3х8. Двигатель ДОЛЖЕН быть подключен «назад», чтобы стойки инструмента вращались в правильном направлении! (например, положительный провод необходимо подключить к отрицательной клемме, и наоборот для другого провода).

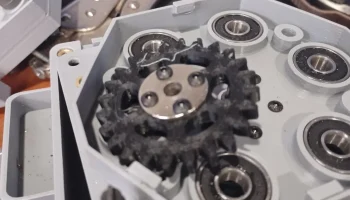

Дополнительная ступица главной передачи предназначена для ввинчивания в главную передачу для обеспечения покрытия монтажной поверхности открытого вала двигателя. Во время испытаний у меня возникли проблемы с отрывом двигателя от главной передачи, поскольку не было установочного винта, который бы удерживал главную передачу на D-вале. Эта дополнительная ступица просто обеспечивает большую площадь поверхности для того, чтобы главная передача оставалась соединенной со ступицей двигателя, чтобы избежать проблем, связанных с крутящим моментом.
Я нашел комплект из двух блоков питания на 12 В, 2 А, и я подозреваю, что дополнительная сила тока также помогла убедиться, что механизм работает во время нагрузки.
У меня был автомобильный кулисный переключатель с подсветкой, поэтому я испо��ьзовал его… любой переключатель подойдет! На основной коробке предусмотрена светодиодная рамка.
Маленький сборщик стружки не является обязательным.
