X16D: Корпус Commander X16

Это корпус для разработки Commander X16 V2.

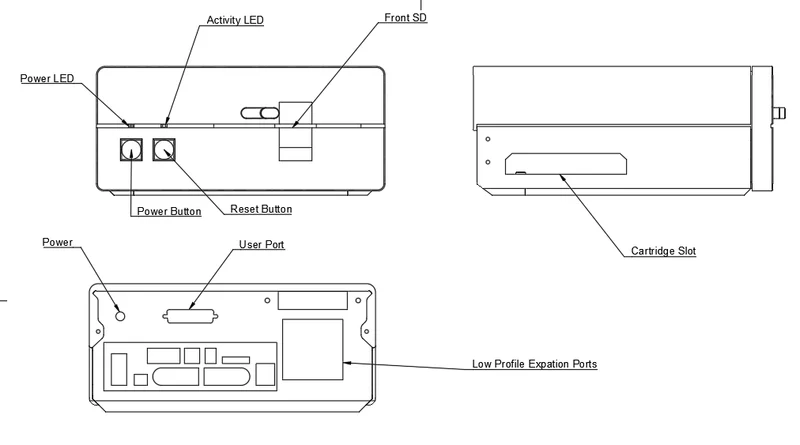

Ключевые особенности:

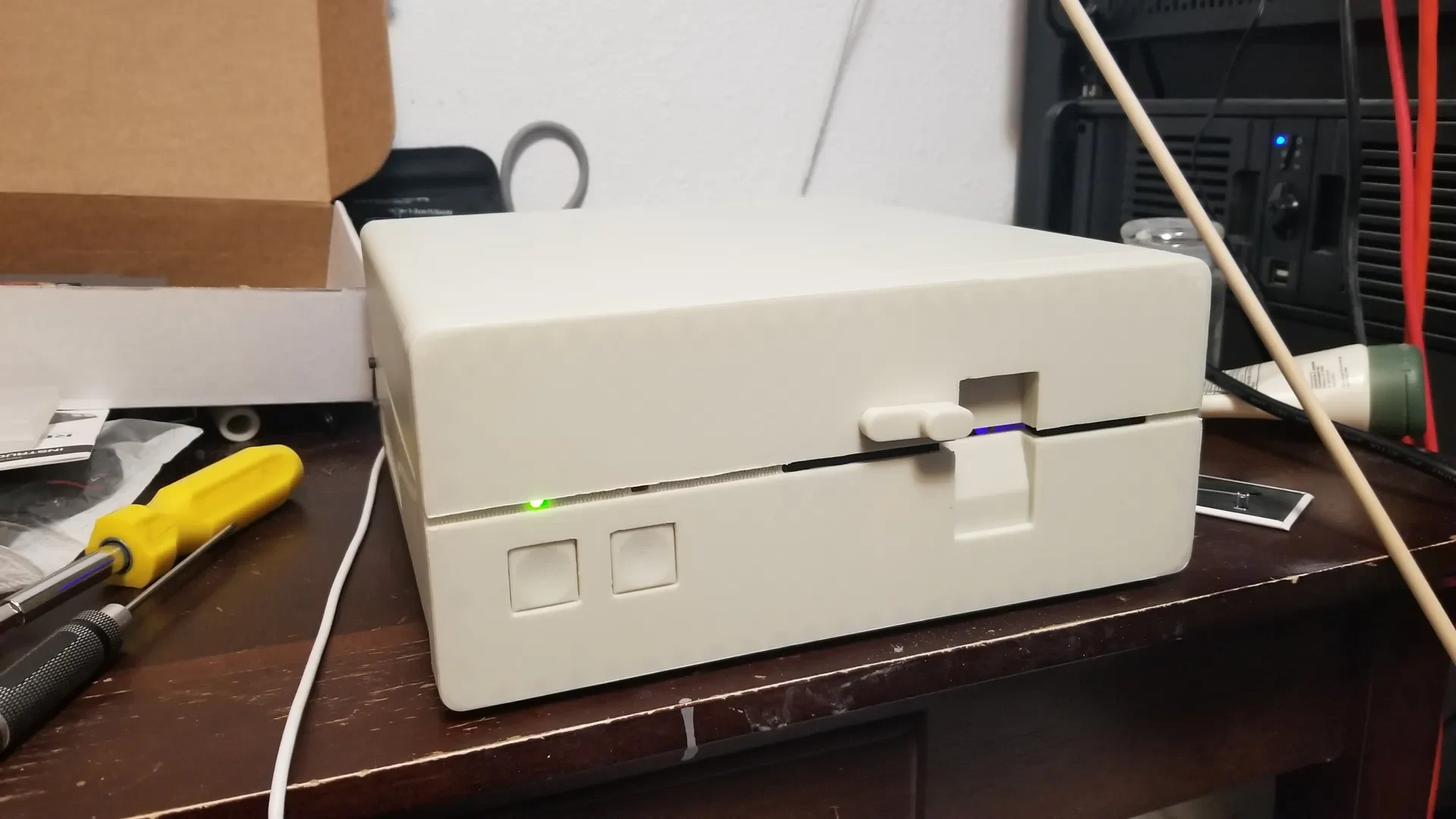

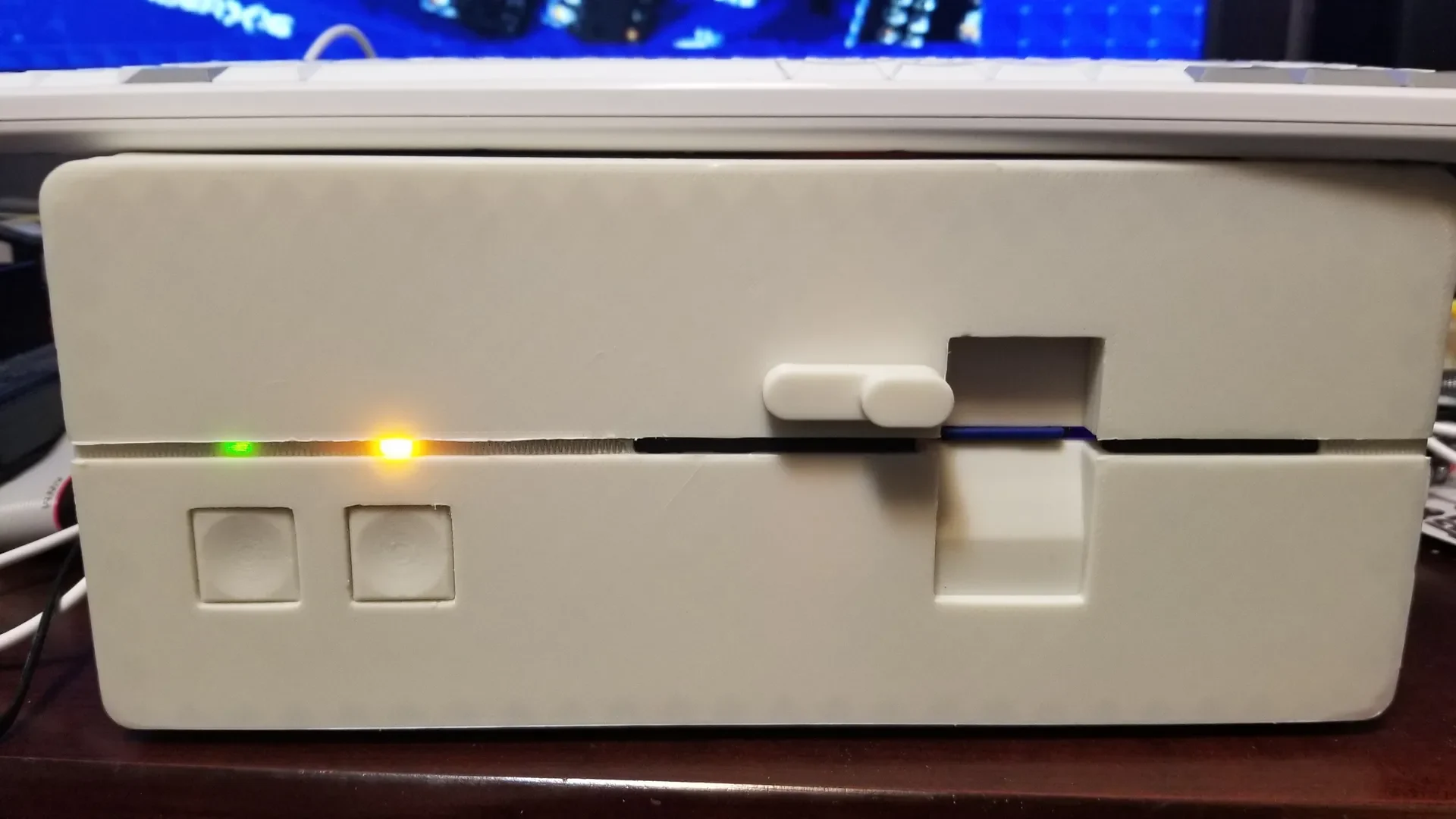

Передняя панель с кнопками питания и сброса, а также индикаторами питания и активности.
Поддержка низкопрофильных карт расширения

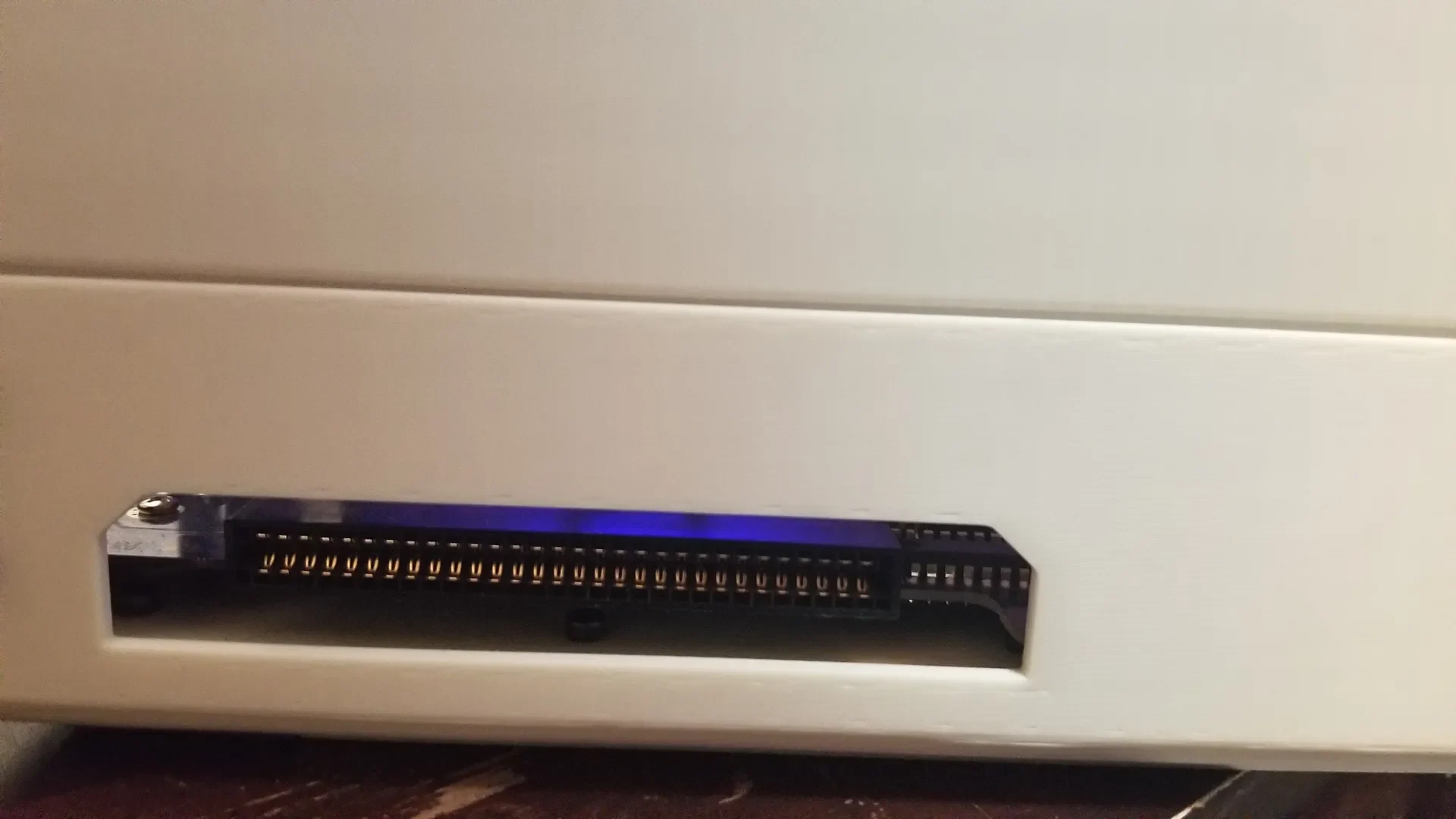

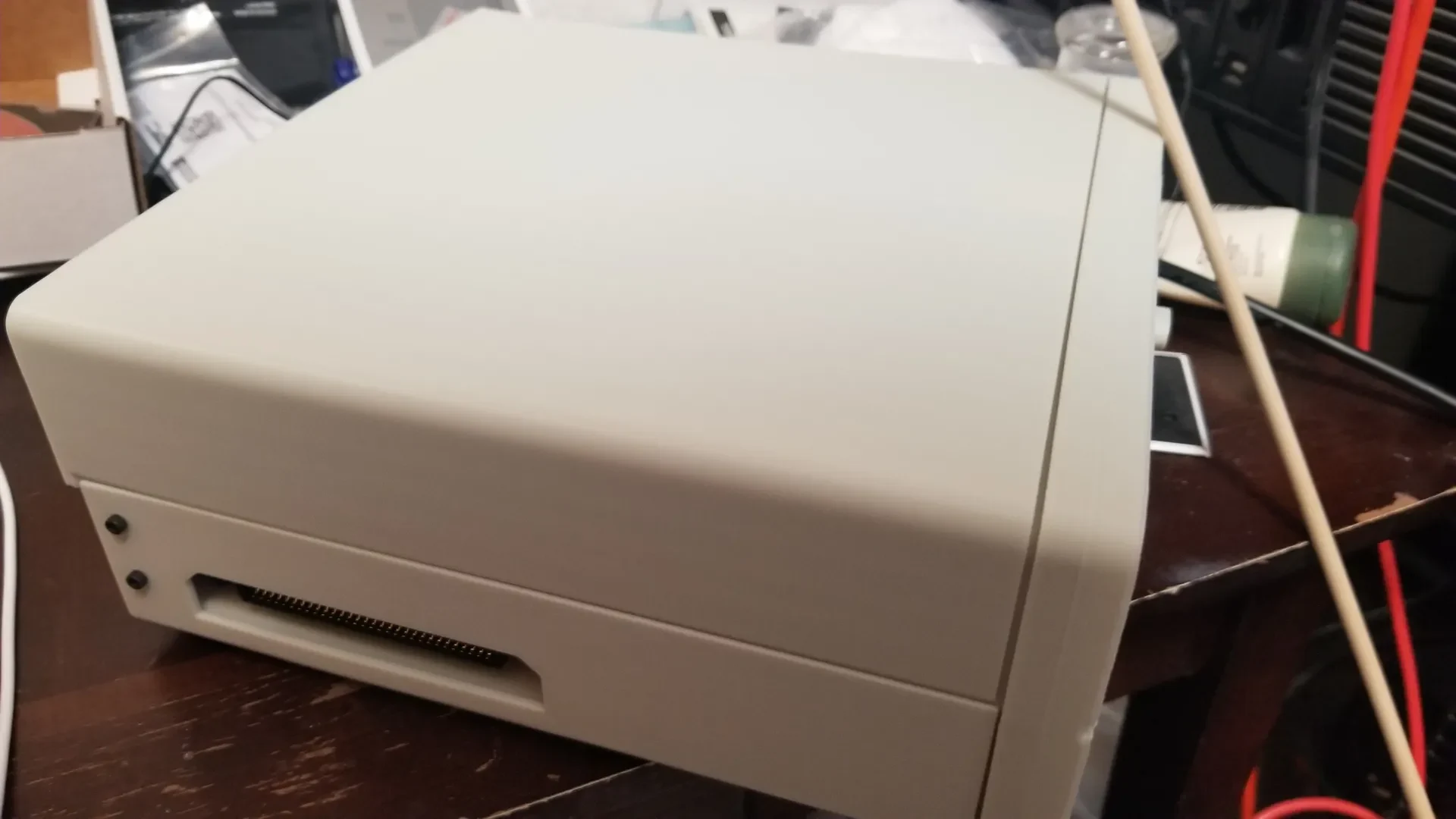

Поддержка бокового картриджа

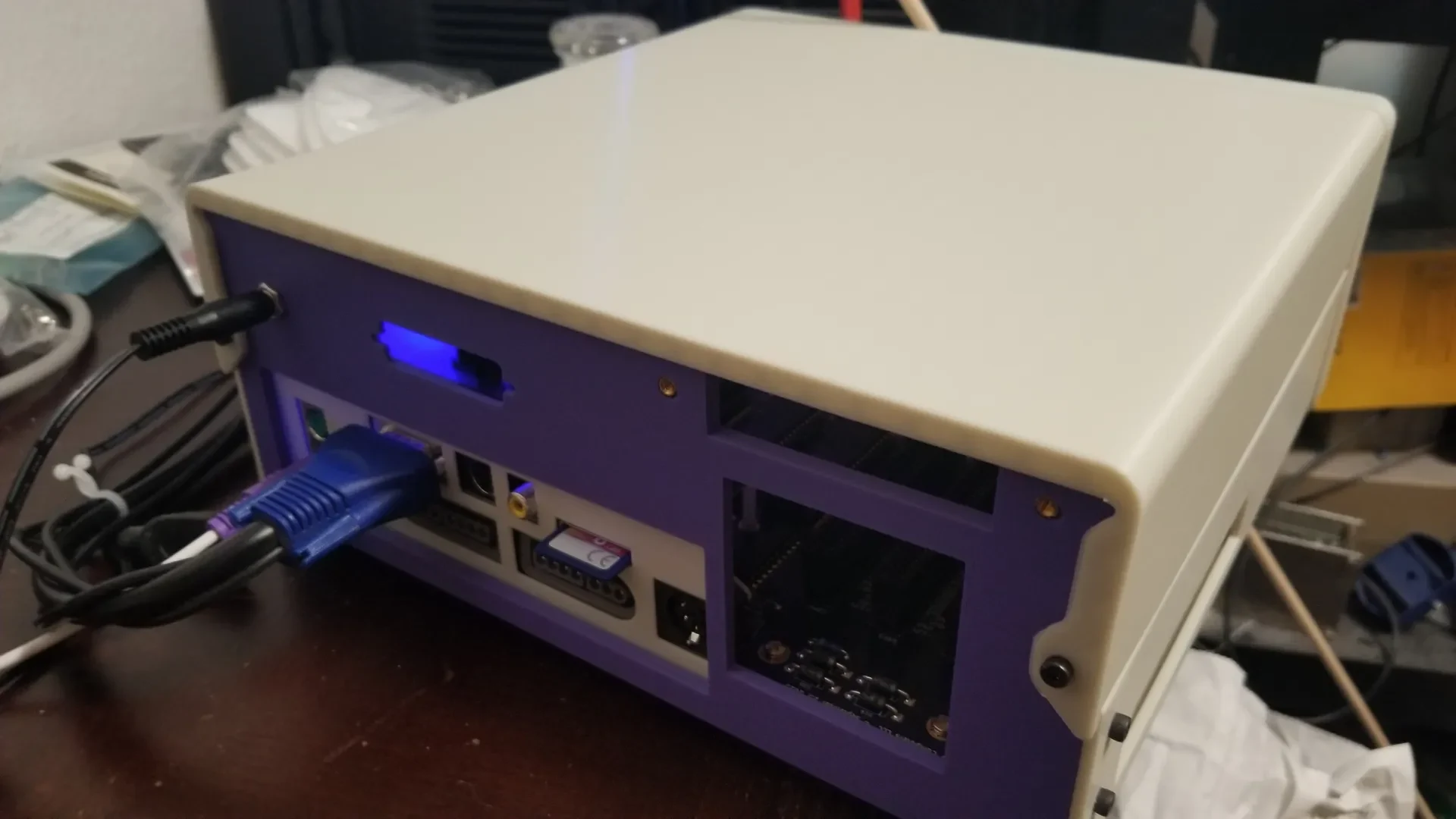

Поддержка 25-контактного разъема D-Sub для пользовательского порта.
Поддержка установки фронтальной SD-карты

Это полностью рабочий корпус, но необходимы дополнительные доработки.

Дела:

Создать документацию по сборке
Создать спецификацию
Проверьте экран порта расширения и добавьте механизм фиксации.
Уточнение защиты ввода-вывода

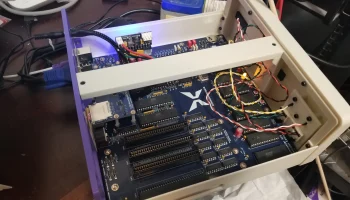

В настоящее время материнскую плату сложно разместить с установленным экраном ввода-вывода.
Текущая конструкция требует более крупных печатных бусин, некоторые части придется разбить на более мелкие части, чтобы вместить больше принтеров.
Фиксатор приводного рычага в настоящее время находится за опорой крышки и недоступен, когда установлена передняя панель.

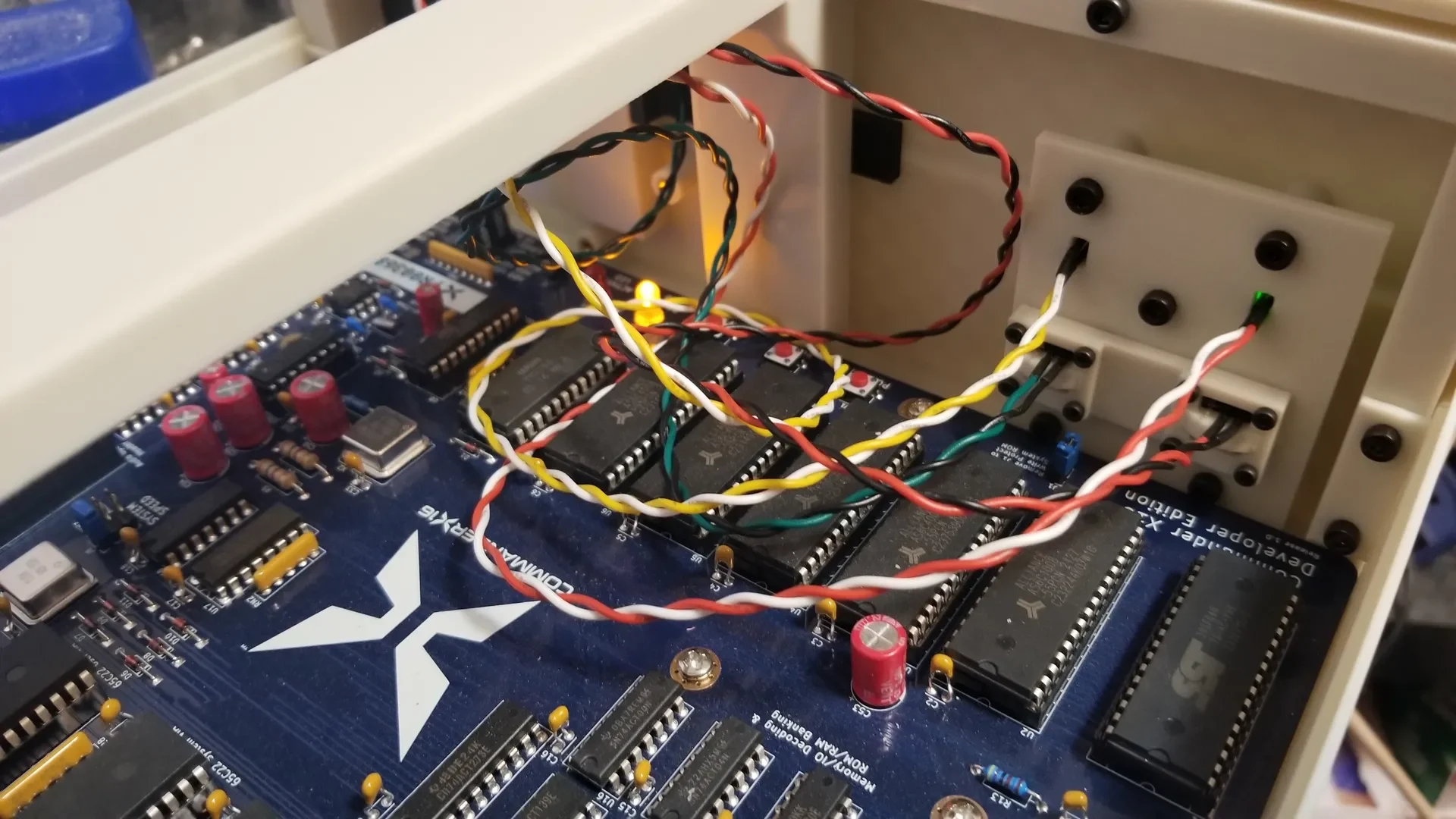

Крепления кнопок расположены близко к материнской плате.
Expansion Shield блокирует внедрение карт, нужен новый план
Добавить переднее крепление SD

спецификация

Сменный комплект светодиодных проводов Star Tech для передней панели корпуса ATX

Резьбовые вставки M3 M3x5,7

Резьбовые вставки M2 M2x3

от DB25 до IDC26

Разъем для SD-карты с регулятором 3,3 В

Обновление от 3 марта 24 г. Добавлены детали Prototype 5. Prototype 5 на 1 см длиннее и имеет другое решение для крепления SD-карты, поэтому его можно легко установить после установки материнской платы, и, будем надеяться, он не мешает установке материнской платы так сильно, как предыдущий. design.
