Чехол Duet 3 Mini 5+ Wifi Prusa Bear

Чехол Duet 3 Mini 5+ Wifi для обновления Prusa Full Bear.

Он разработан для модернизации Prusa Full Bear от Грегуара Сонье.
https://github.com/gregsaun/prusa_i3_bear_upgrade

Для этого дизайна я черпал вдохновение здесь и там.
Но это не ремикс, этот кейс создан специально для этого с нуля :)

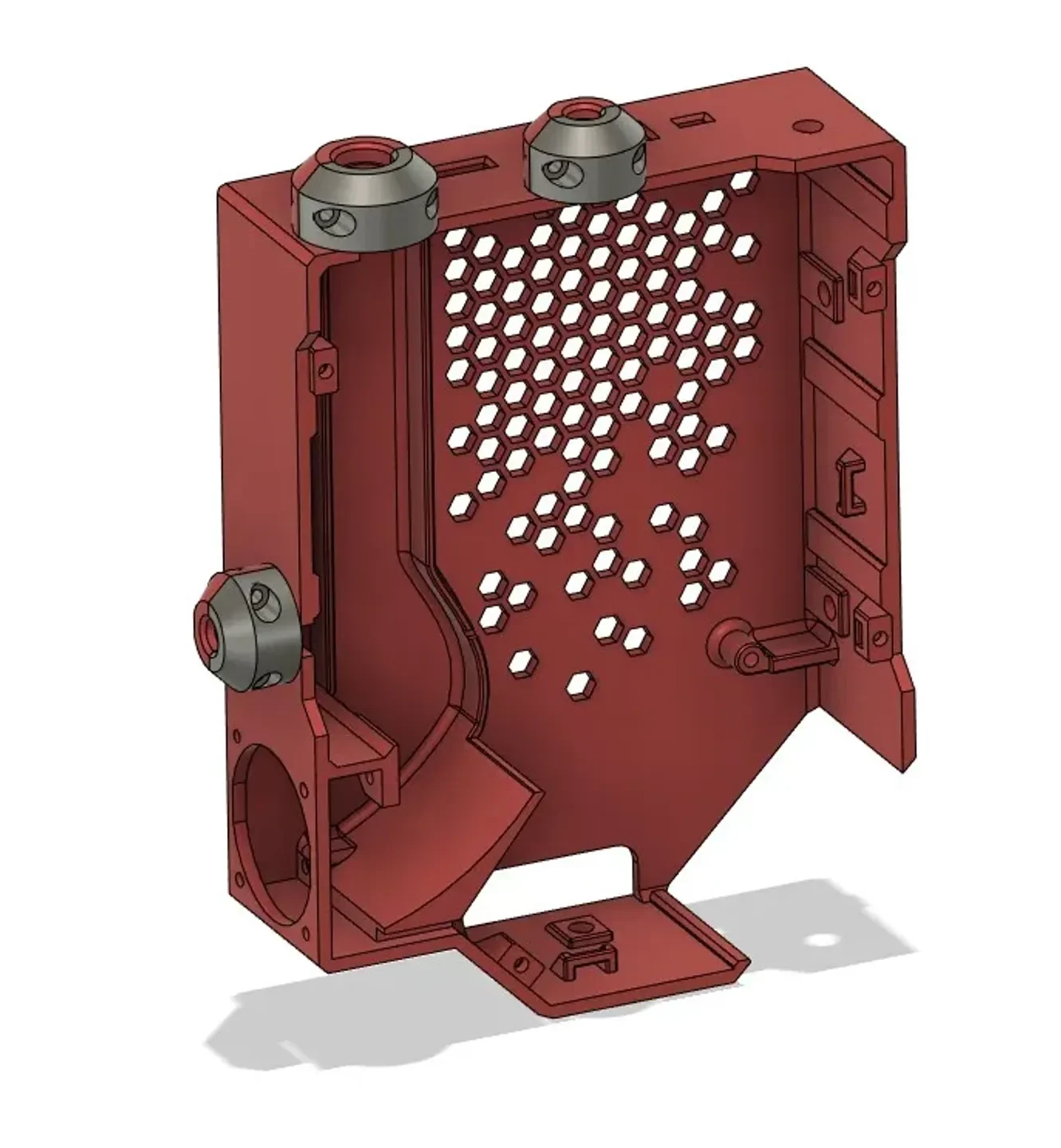

Он легко помещается в плату Duet 3 Mini 5+ Wi-Fi.
Внутри достаточно места для всех необходимых кабелей и крепления для кабельных стяжек.
Здесь также есть место для 40-мм вентилятора и воздуховода, который при необходимости поможет охладить ваши драйверы".

При температуре окружающей среды 40-мм вентилятор на 12 В поддерживает температуру MCU около 35°C.

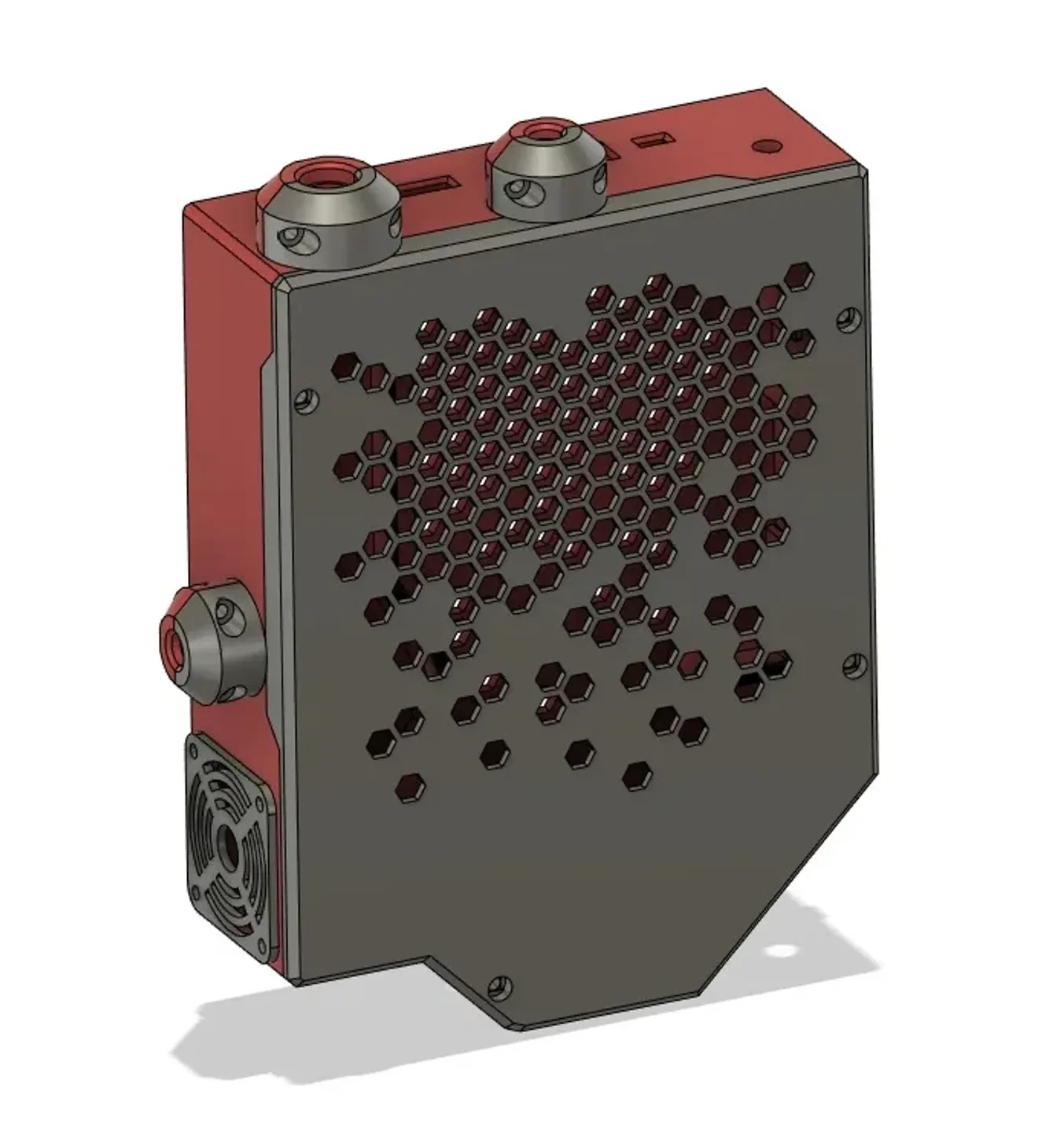

Есть два файла BODY и COVER.

Файлы MK3 предназначены для последней, более длинной рамы медведя (371 мм).
У вас, вероятно, есть этот.

Файлы MK2 предназначены для более коротких и старых рамок. (361 мм)

МК2 подходит для обеих рам, а МК3 подходит только для более длинной рамы!

Зажимы и крышка 40 мм подходят для обеих версий.
Крышка ве��тилятора не обязательна, и вы также можете распечатать различные дизайны из другого места, если хотите.
Крепления вентилятора на два болта, два дополнительных отверстия для эстетики. В эти отверстия можно добавить два болта (внутренний диаметр 2,8 мм).

Распечатать инструкции

Вам нужно распечатать один большой зажим и два маленьких зажима.

Печать с высотой слоя 0,20 мм.

Рекомендуется PETG.

2 периметра достаточно, а лучше 3 :)

Заполнение 20%, гироид в порядке.

Никакие опоры не нужны.

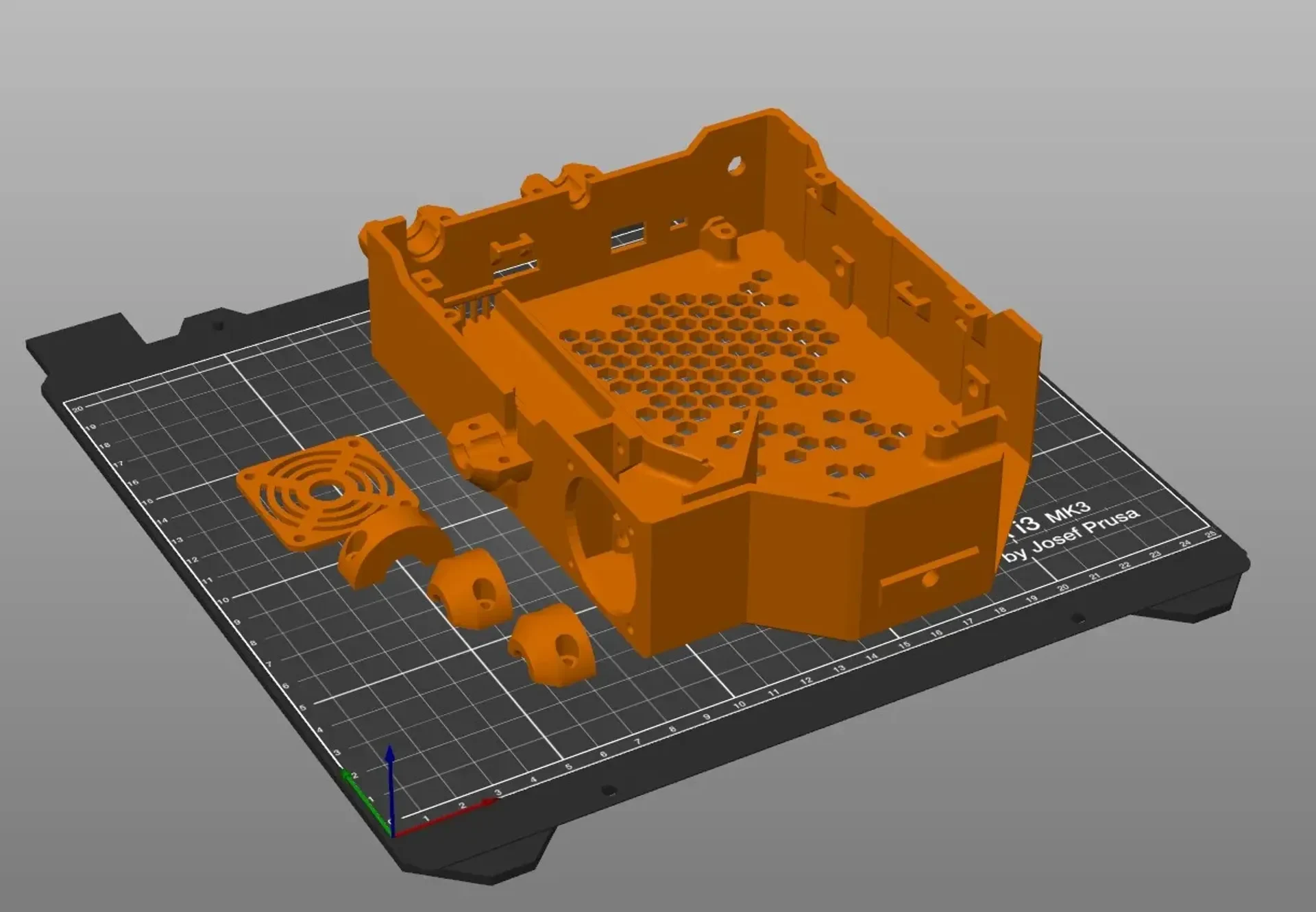

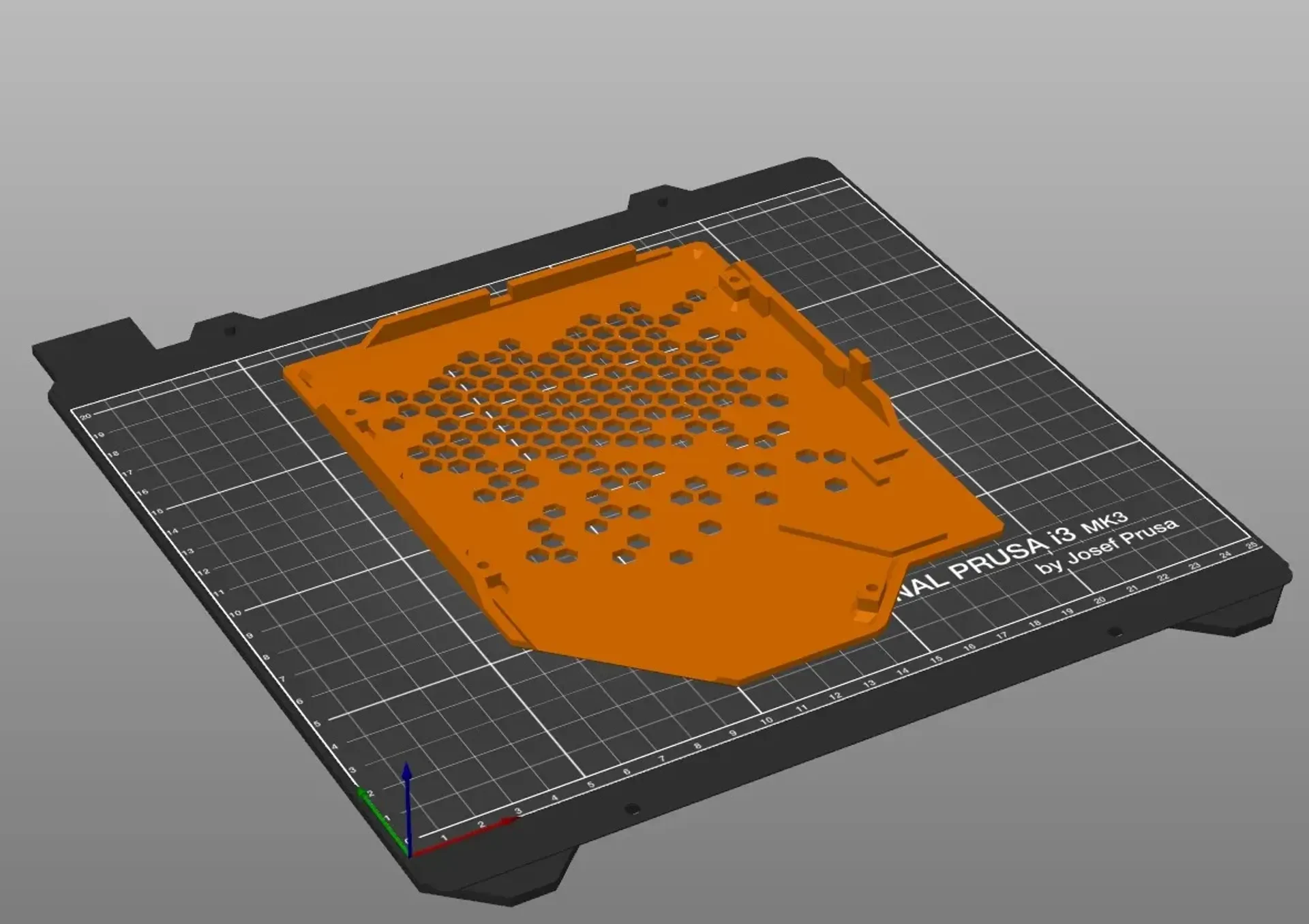

Проверьте фотографии на предмет ориентации для печати.

Рекомендуемое оборудование

5 квадратных гаек M3
11 гаек M3
4 болта M3x16 (плата)
8 болтов M3x12 (крышка, большой зажим, вентилятор)
4 болта M3x10 (маленькие зажимы)
2 болта M3x23 (крепление вентилятора)

Монтаж осуществляется с использованием того же оборудования из Bear Kit.
Некоторые болты могут быть длиннее, поэтому не волнуйтесь, если у вас не все подходящего размера, попробуйте и проверьте :)

Надеюсь, вам понравится мой дизайн и вы его опробуете.

Если у вас есть какие-либо вопросы или комментарии, не стесняйтесь спрашивать!

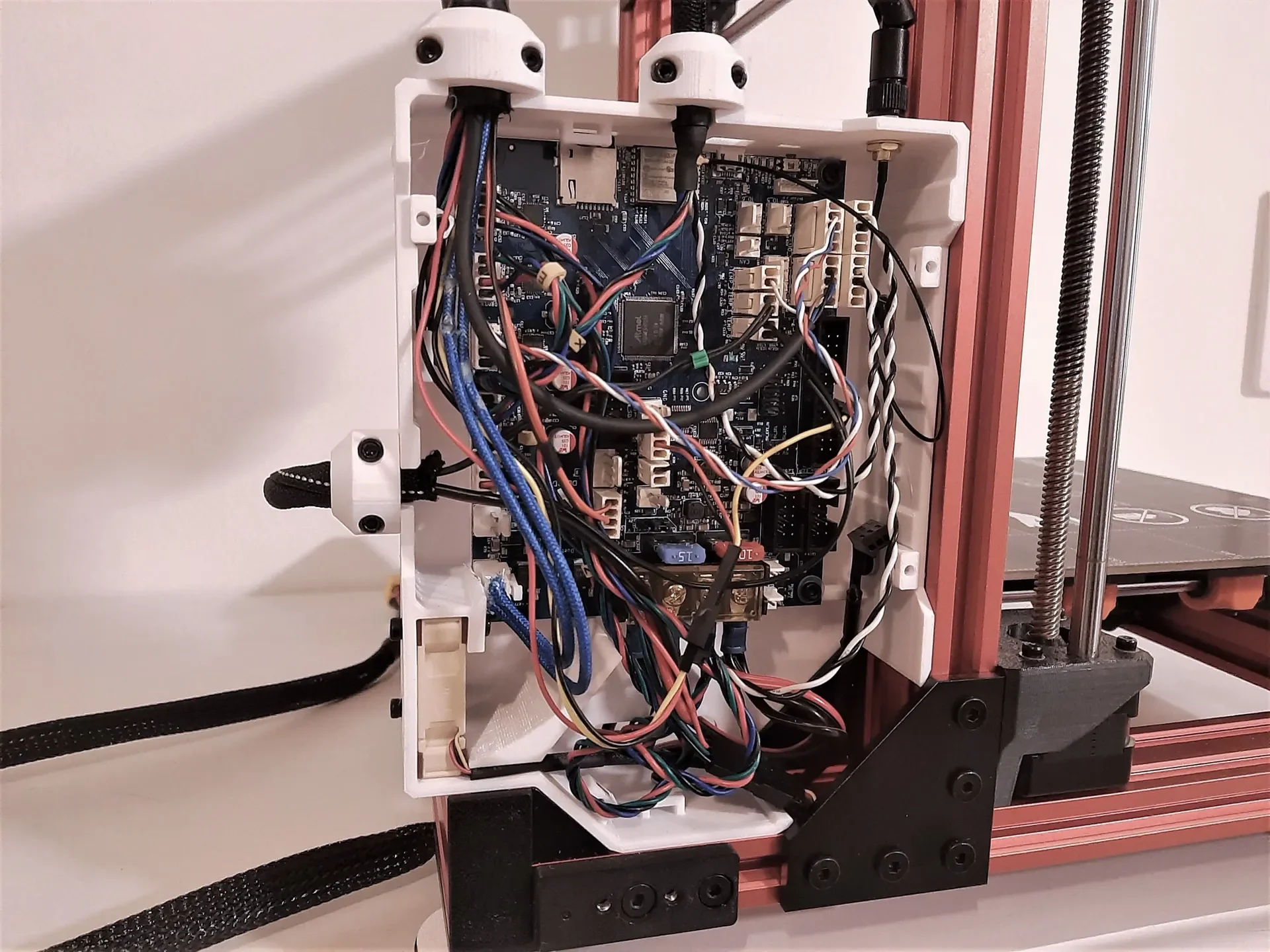

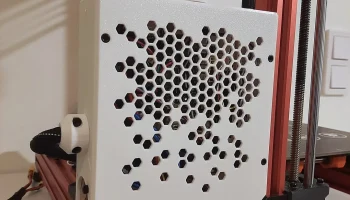

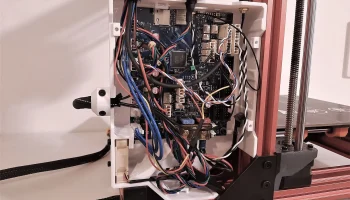

Фотографии взяты из прототипа, но различия между загруженными частями невелики, только некоторые зазоры. :)
