Случай сообщества датчиков (airRohr)

Общее описание

В этом футляре содержатся детали, используемые в этом комплекте: sensor.community/en/sensors/airrohr/

NodeMCU v3 (ESP8266)
датчик частиц sds011
Датчик температуры BME280

Этот ящик предназначен для использования на открытом воздухе под навесом.

Внешние размеры: 155,2 х 92,2 х 34,4.

Распечатать инструкции
Используйте нить PETG, более устойчивую к внешним условиям.
Для печати обеих частей поддержка не требуется.

Инструкции по сборке
Соедините все компоненты вместе, как описано на sensor.community/en/sensors/airrohr/.

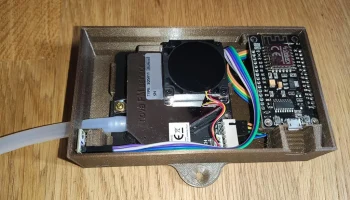

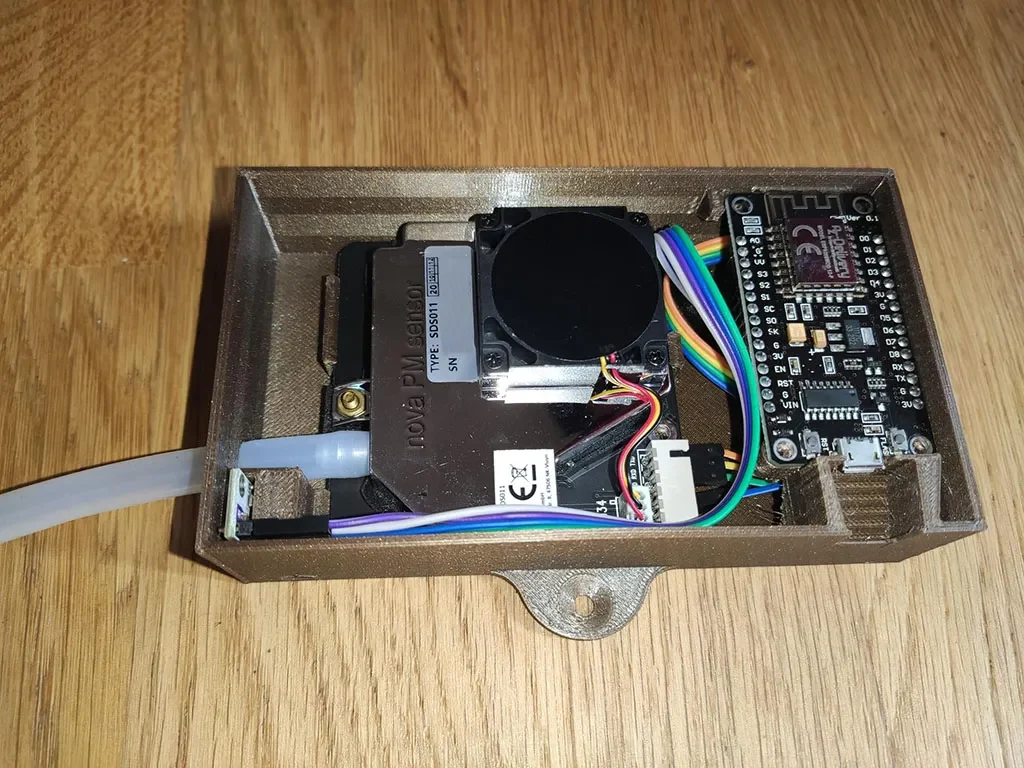

SDS011: Начните с вставки гибкой трубки в круглое отверстие, а затем прикрепите SDS011 к корпусу (для сборки винты не требуются).
NodeMCU: закрепите NodeMCU (для сборки винты не требуются)
BME280: вставьте bme280 в слот:
Разрежьте тонкую стену, чтобы пропустить USB-кабель:

Помощник по ремиксам

Чтобы упростить создание ремиксов, файл Fusion 360 f3d теперь доступен для загрузки!
