Чехол для 11,9-дюймового ЖК-дисплея Waveshare

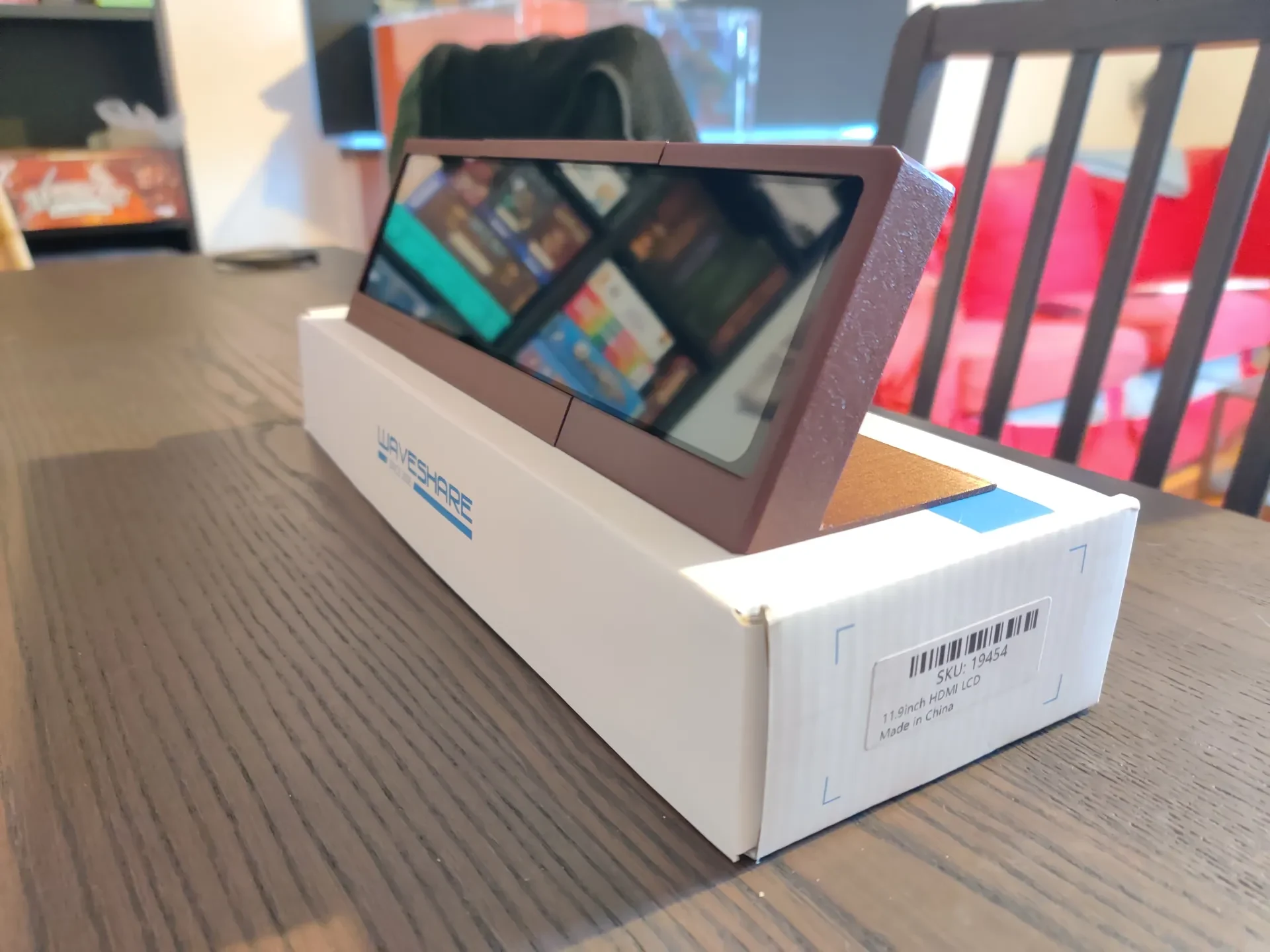

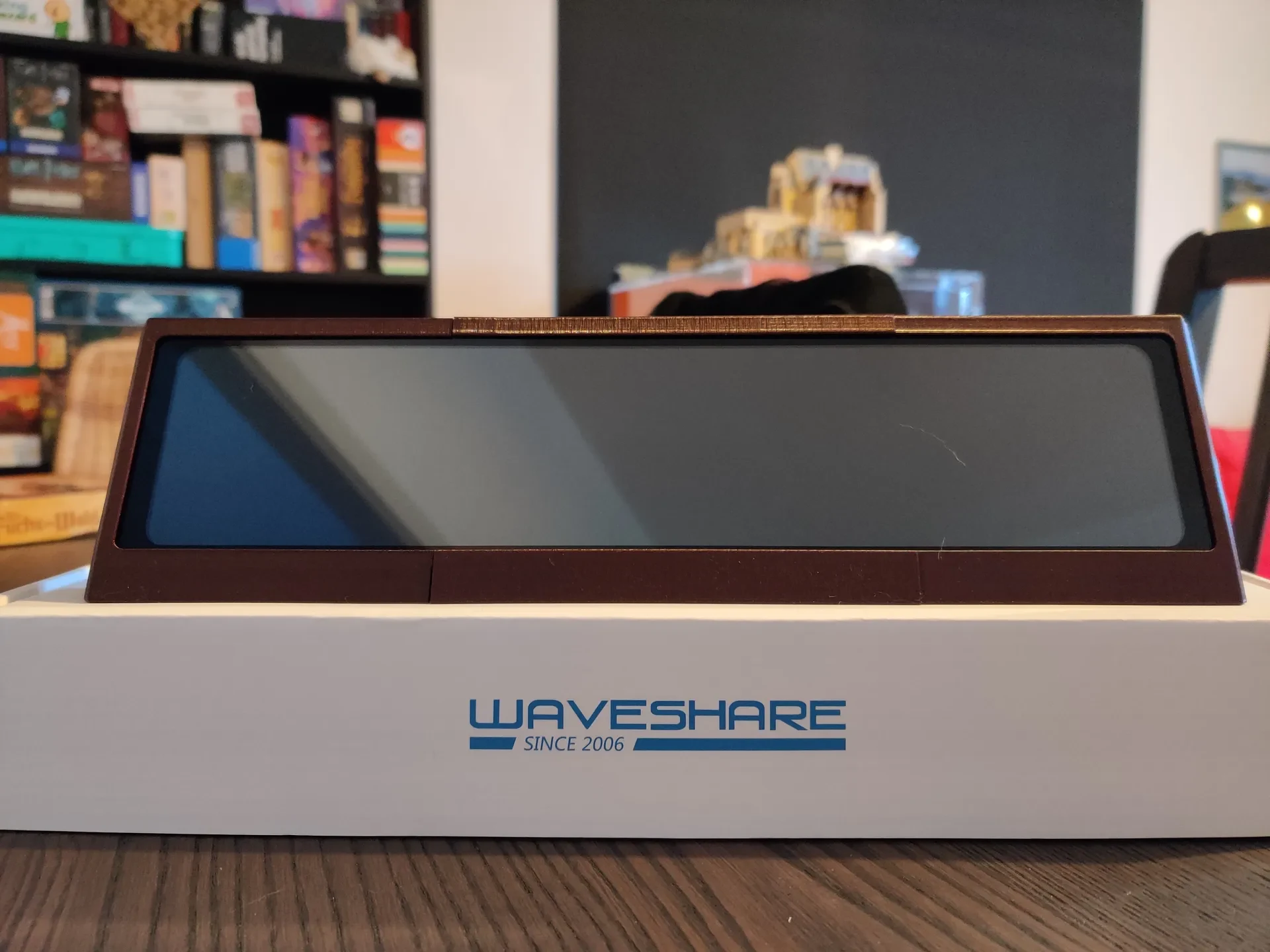

Это чехол для широкоэкранного монитора Waveshare с диагональю 11,9 дюйма, предназначенного для установки под углом 25°. Его идеально разместить под основным монитором для отображения параметры или служить меньшим периферийным экраном.

Так устроено, что модель нужно разрезать, а затем врезать корпус. Таким образом, корпус плотно прилегает ко всем частям экрана и нет необходимости склеивать детали.

Поскольку экран слишком широк, чтобы напечатать корпус целиком, и имеет неудобные углы, я рекомендую перевернуть его на правую сторону, разрезать на 3 части (81 мм, а затем снова разрезать большую часть на 122 мм) в Prusa Slicer, а затем распечатать их вертикально (см. Рисунок). Никакие опоры не нужны.

Я также прикрепил файл SolidWorks, в него определенно можно внести некоторые улучшения.
