Тонкий корпус и решение для монтажа камеры Tapo C100/C11...
Очень понравился внешний вид конструкции Capze, но нужен был способ надежно и универсально прикрепить камеру к любым текущим и будущим проектам, и мне показалось, что она могла бы быть еще тоньше. В исходный STL тоже было сложно внести точные изменения, поэтому я воссоздал его в Onshape. Для обложки использован простой стиль оформления.

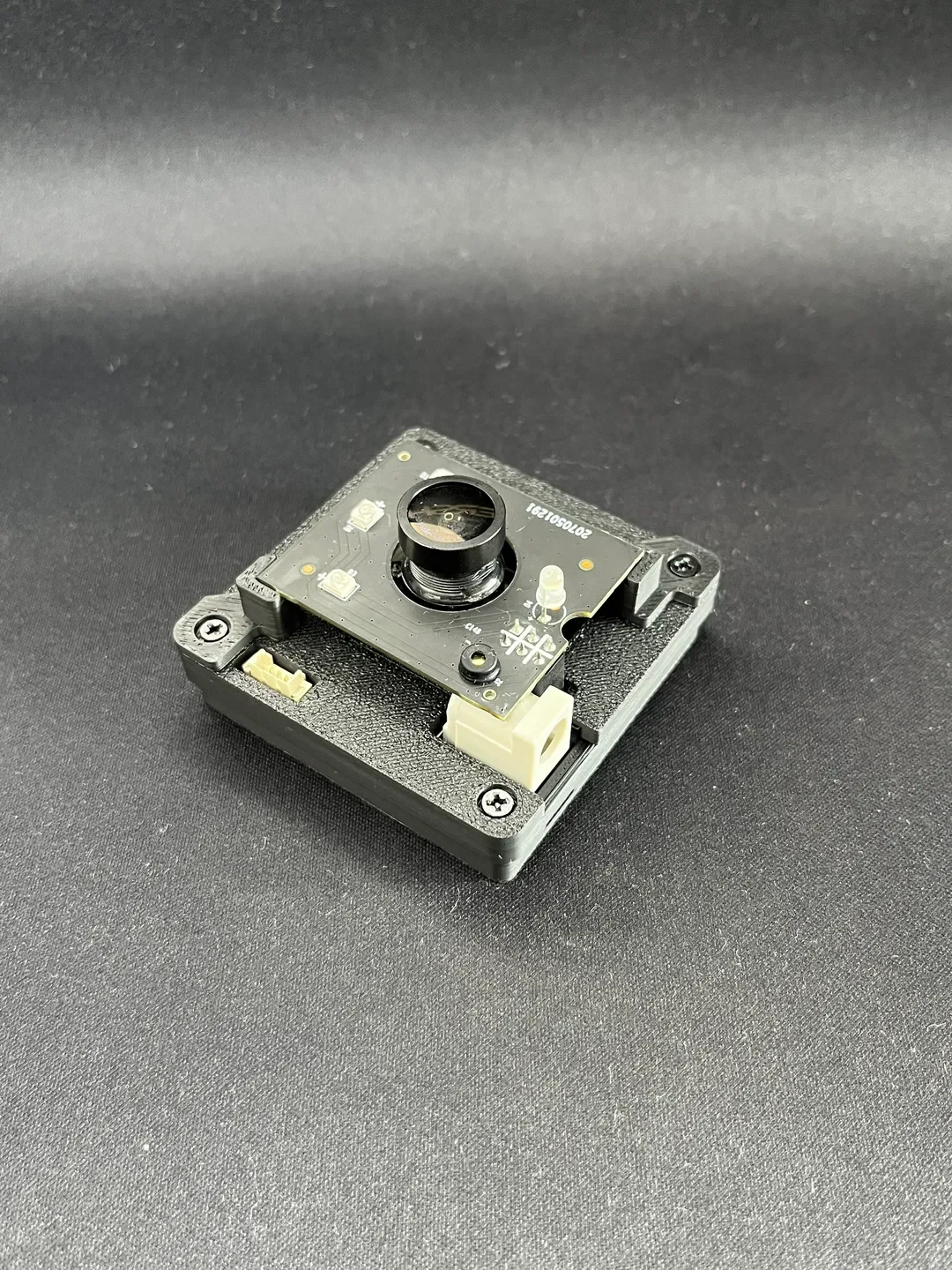

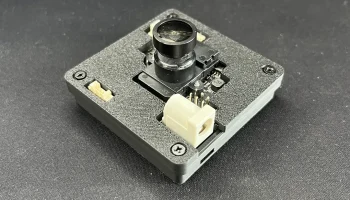

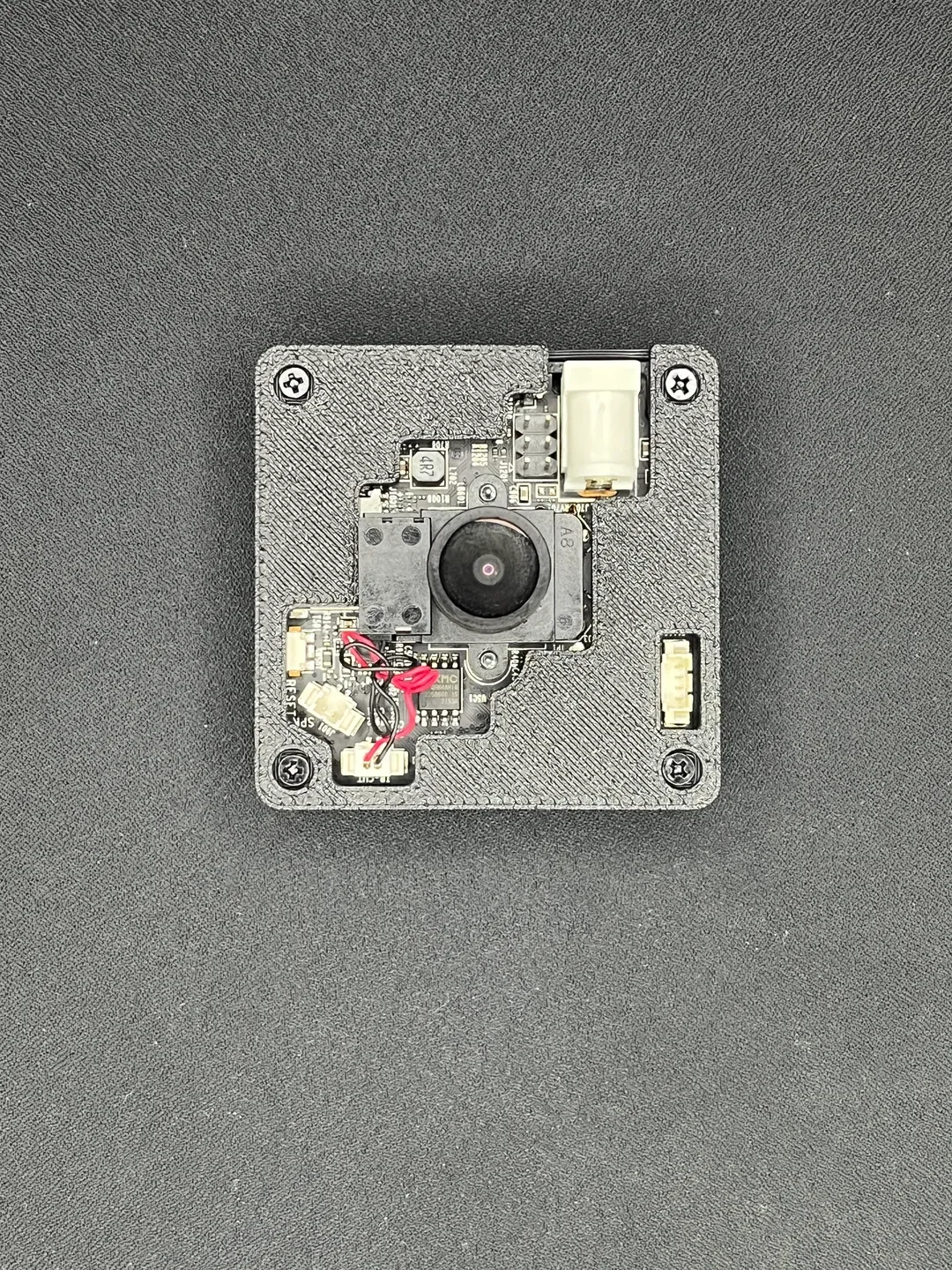

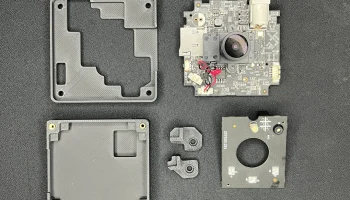

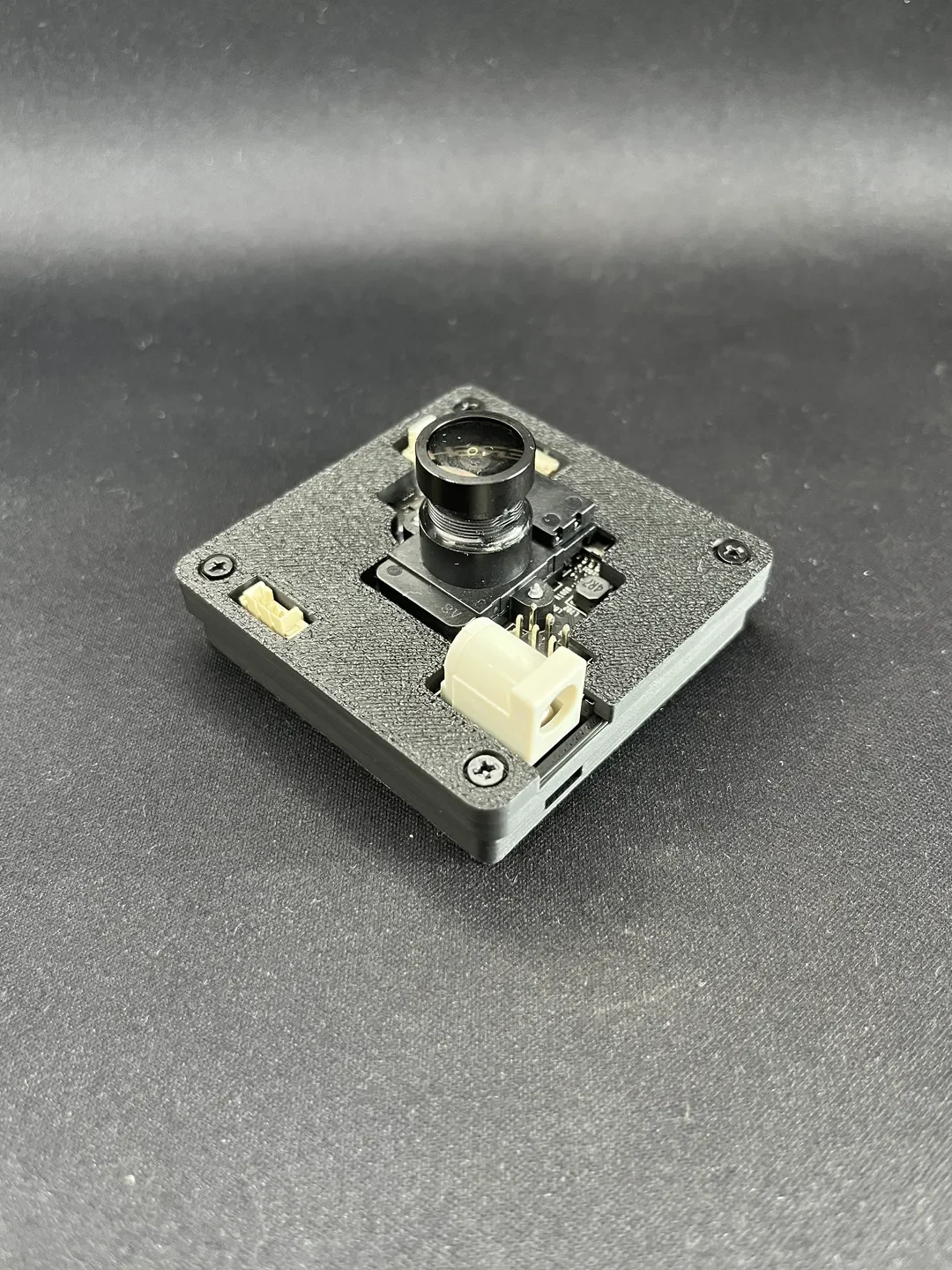

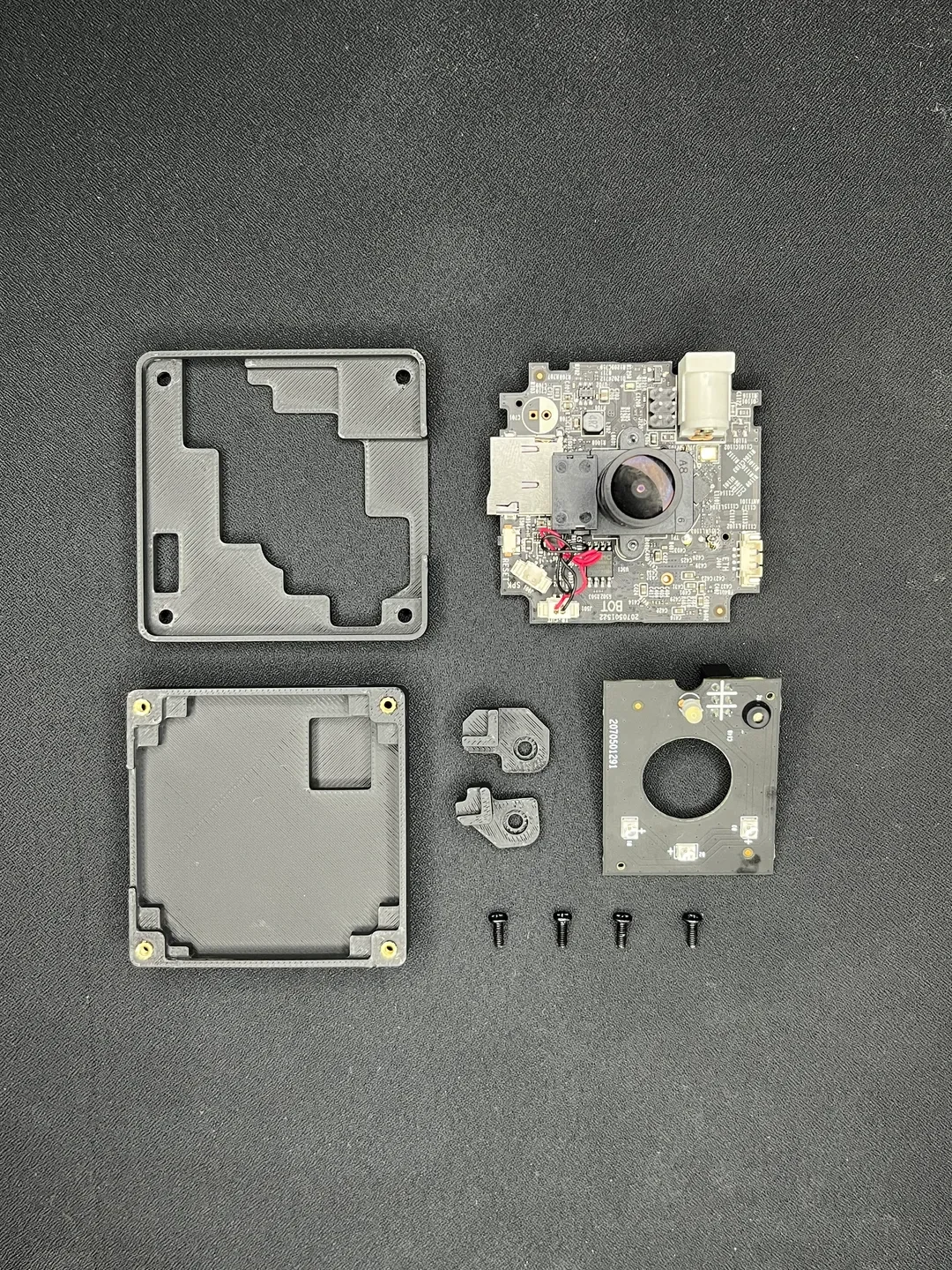

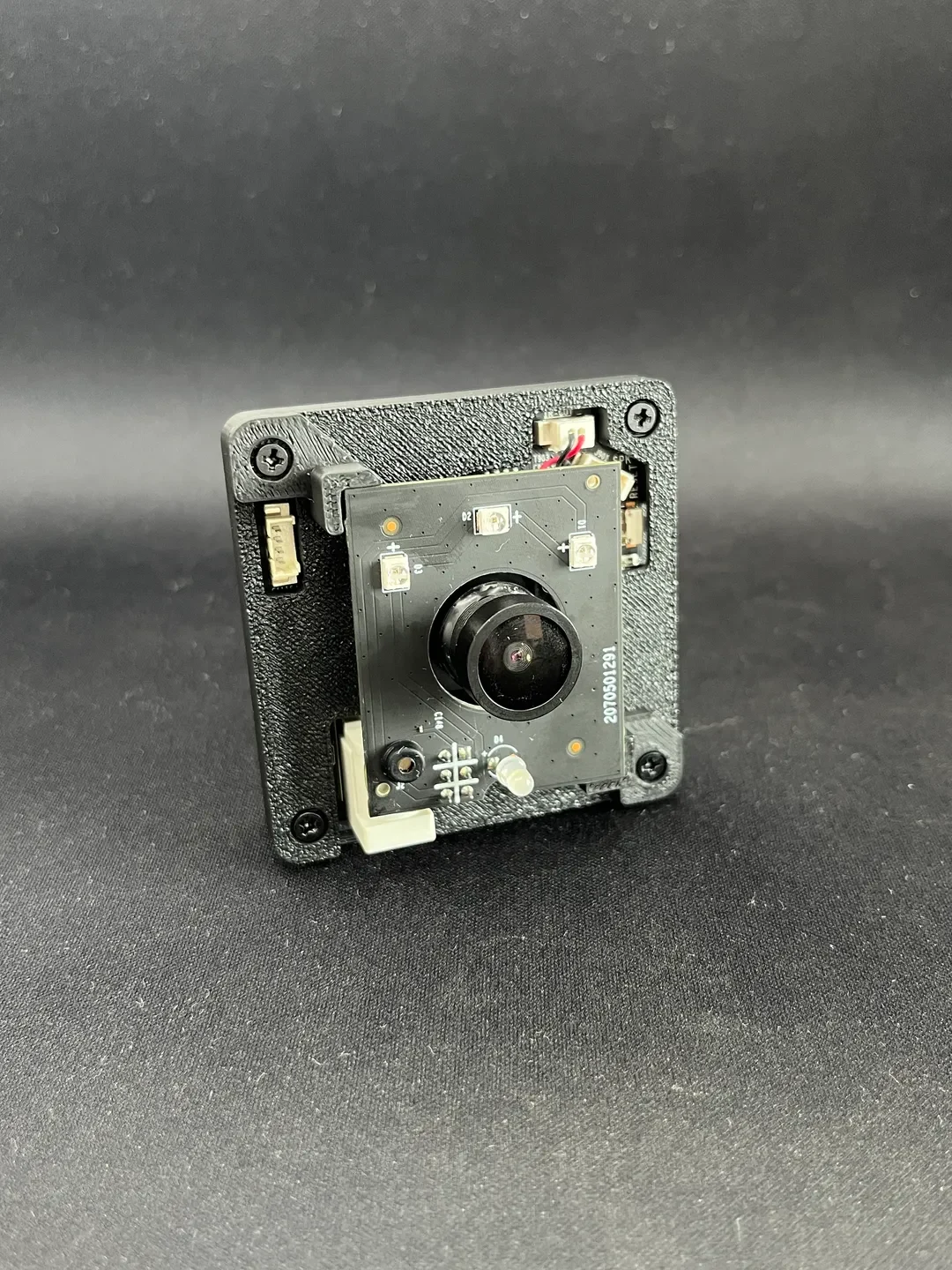

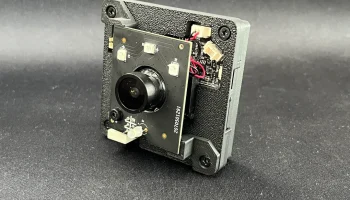

Сборка (см. последние 4 изображения):
Снимите плату, открыв черный глянцевый пластик.
Снимите провода динамика
Вставьте печатную плату, совместив цилиндрический разъем ближе всего к прямоугольному отступу. Он должен прочно удерживаться за счет трения.
Установите вкладыши и крышку
4 винта M2 6 мм
4x M2x3 (OD 3) термофиксированные вставки

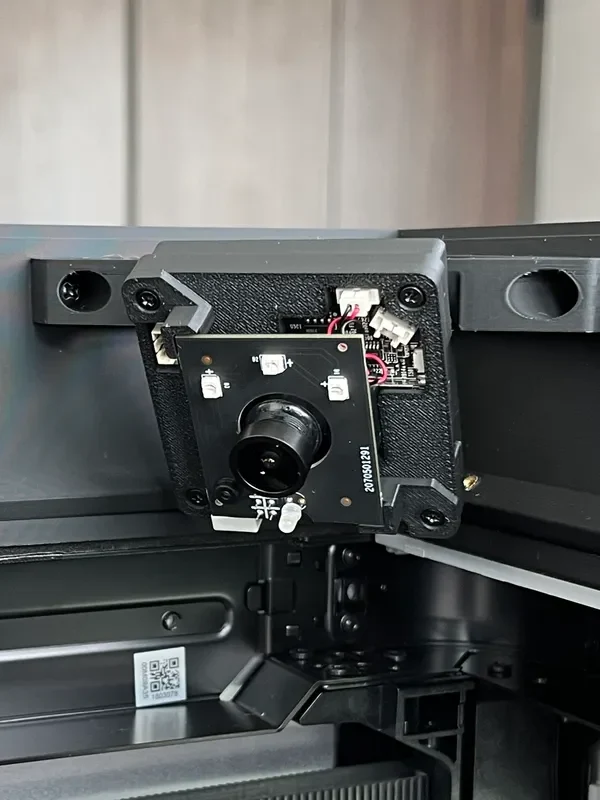

Варианты монтажа:

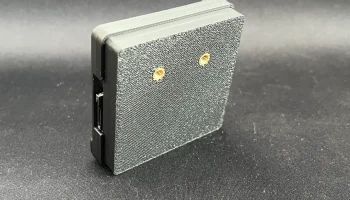

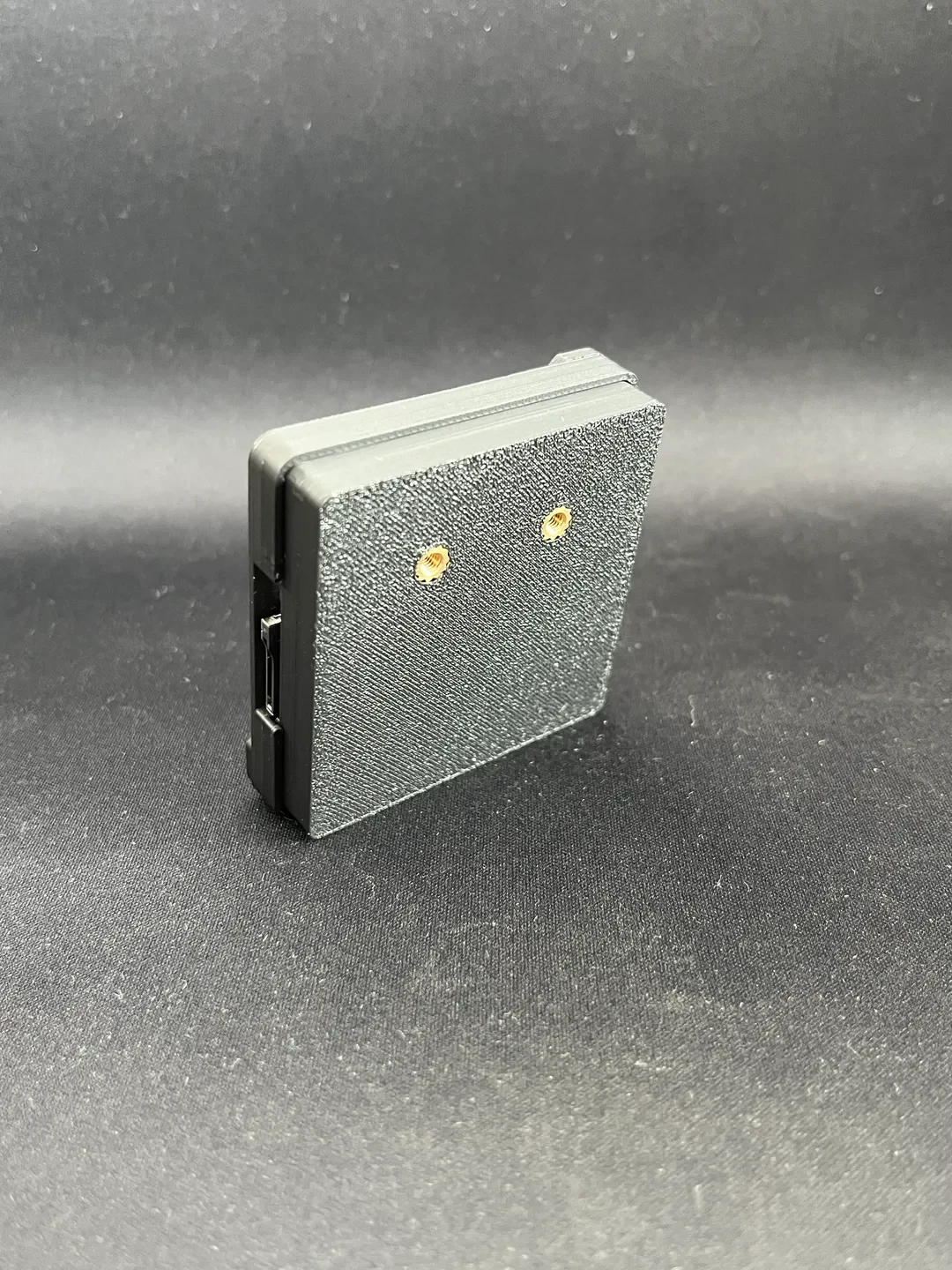

Через два отверстия диаметром 4,8 мм и глубиной 3,4 мм. Расположены на расстоянии 20 мм друг от друга и рассчитаны на пластины M3x3 (OD 5).
Встроенный магнит 10x2 мм. Добавьте паузу на высоте 2,6 мм. Вы также можете использовать прилагаемый файл STEP, чтобы вырезать отверстия подходящего размера для любых имеющихся у вас магнитов.
Другие примечания:

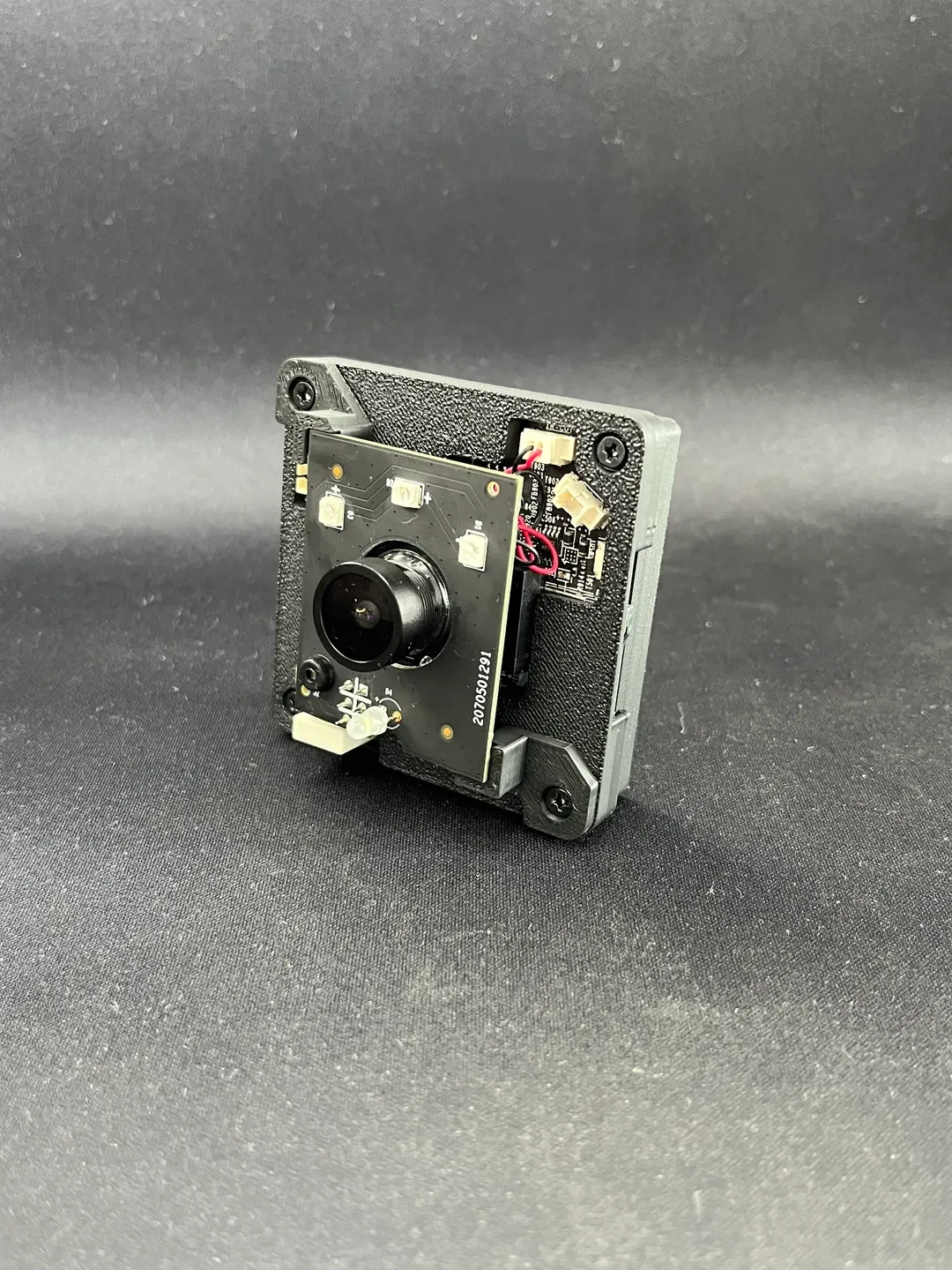

Рядом с цилиндрическим разъемом имеется квадратное углубление и прямоугольное отверстие для припаивания проводов непосредственно к печатной плате.
Опоры печатной платы 1 и 2 не идентичны. Вам нужно будет распечатать оба.

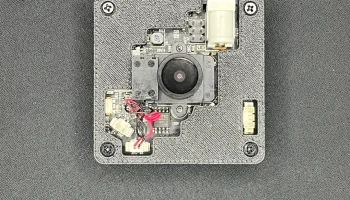

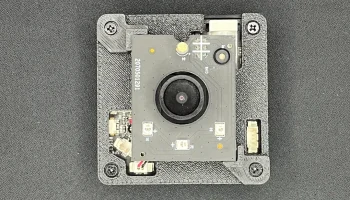

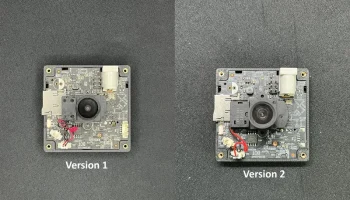

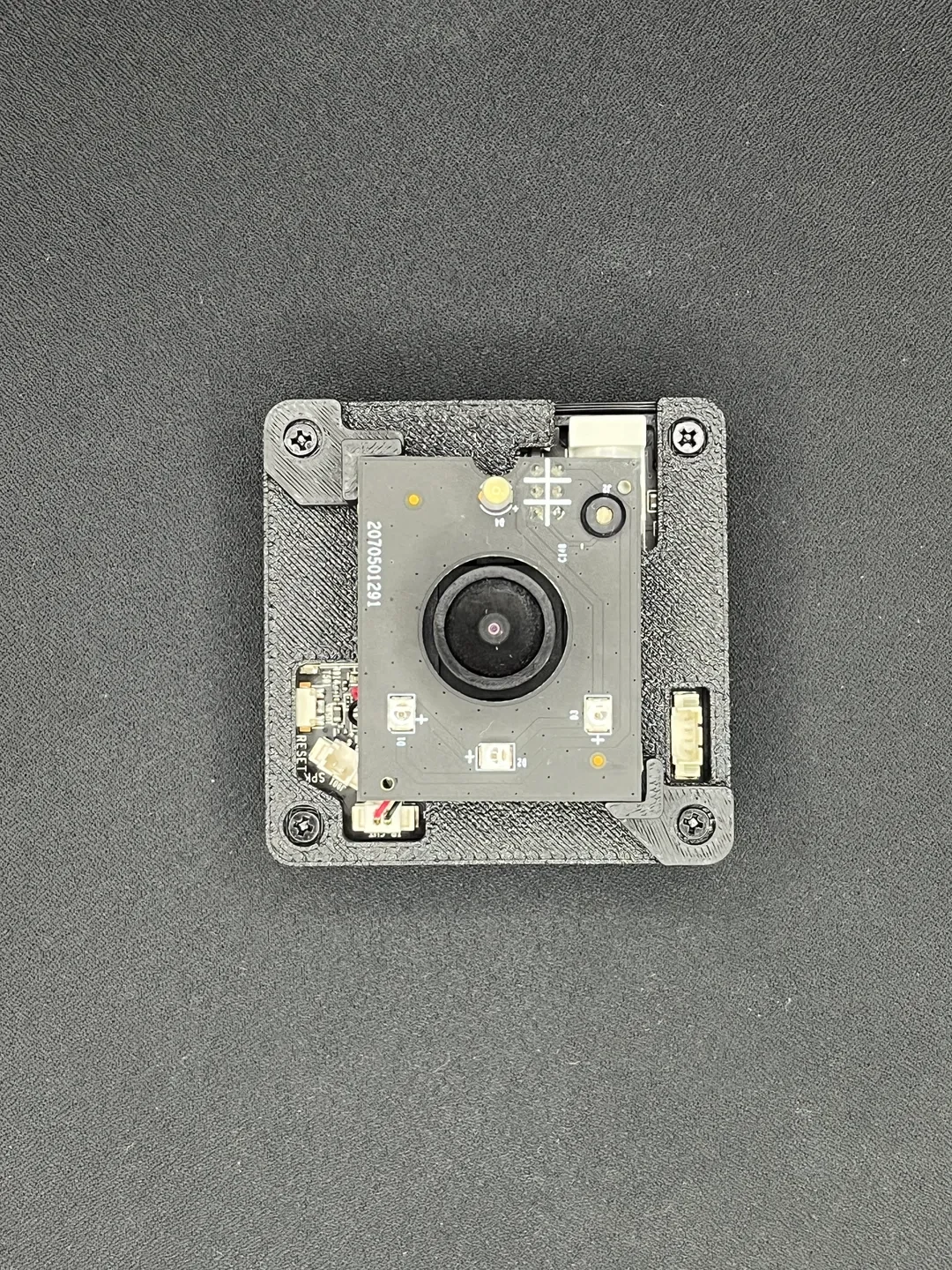

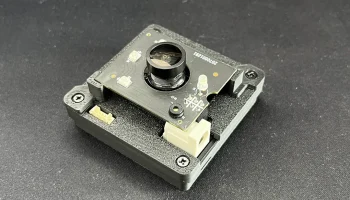

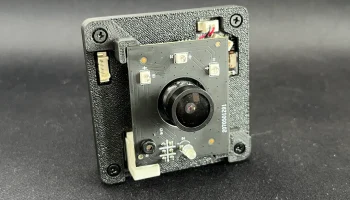

Известны две версии печатной платы. Пожалуйста, обратитесь к изображениям и распечатайте соответствующую обложку. Все остальное должно быть таким же.
