Корпус приманки/триггерной платы USB C PD

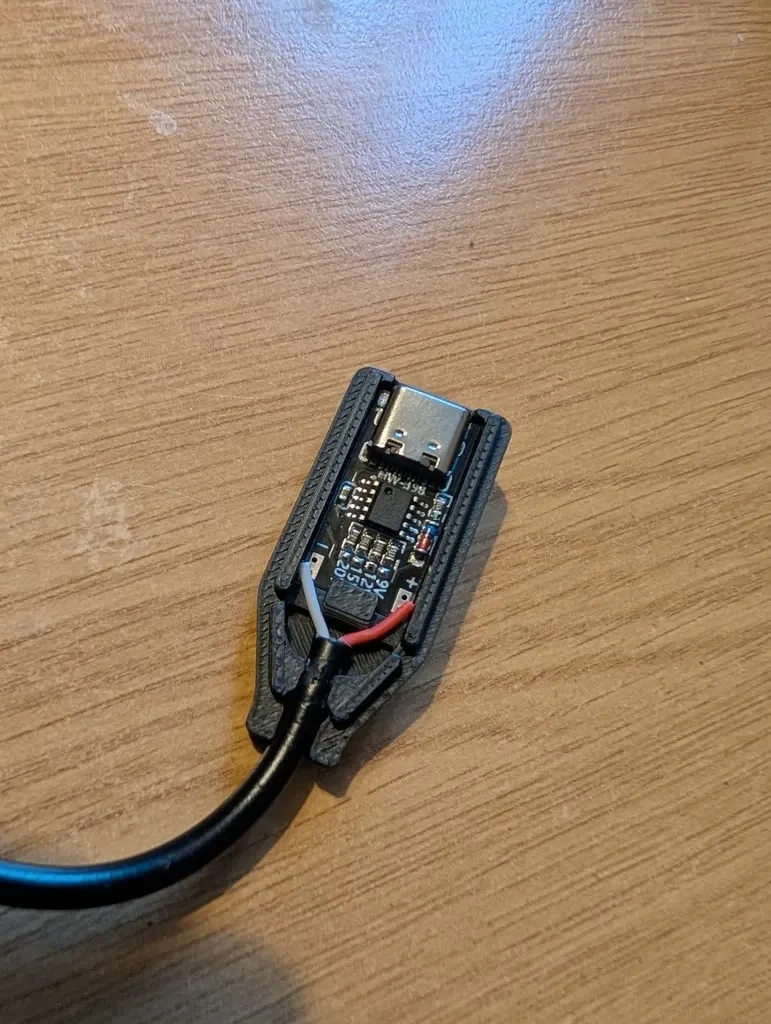

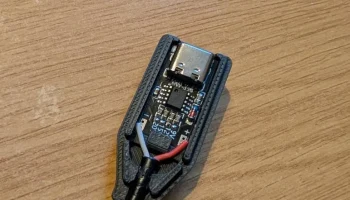

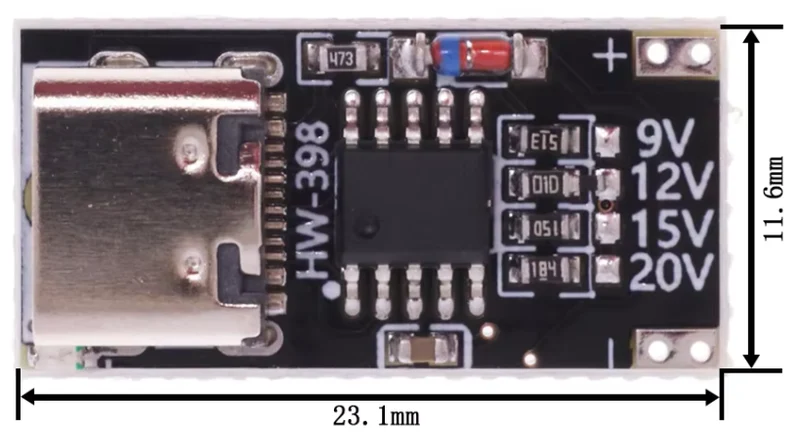

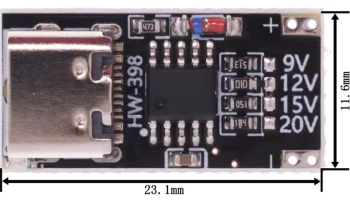

Вот базовый корпус, который я сделал для дешевой платы-приманки USBC PD, очень дешевой на Aliexpress. Я добавлю фотографию того, который использовал, а также выложу ссылку на Aliexpress. Он поддерживает напряжение 9, 12, 15 и 20 В, хотя переключаться между ними не так-то просто, поскольку нужно перемещать очень маленький резистор. Кажется, они все предварительно настроены на 12 В.

Я старался сделать его как можно более тонким, но сделать корпус таким, чтобы он мог защелкиваться и оставаться вместе. Также есть некоторая защита от натяжения кабеля, хотя он не выдержит сильного рывка! Вы также всегда можете приклеить горячий клей.

Я разработал его на основе кабеля, который собирался использовать, диаметром 3,3 мм. Если ваш кабель тоньше, то компенсатор натяжения не будет работать слишком хорошо, если ваш кабель толще, вам, возможно, придется немного подпилить!

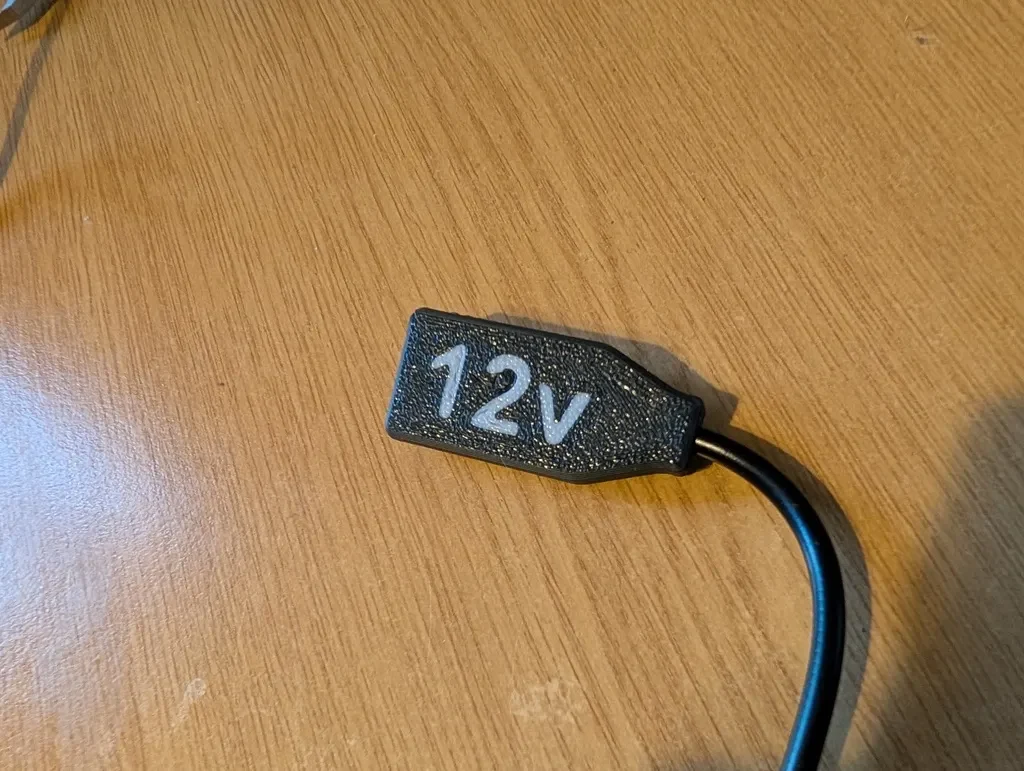

Я также добавил текст для различных напряжений, они сохраняются в виде файлов 3mf, но, конечно, есть пустой файл. База у всех одна.

https://www.aliexpress.com/item/1005006191468955.html
