Монтируемый чехол HSW для ESP32-C3 SuperMini и LD2410C

Пожалуйста, прокомментируйте, оцените и опубликуйте отзыв!

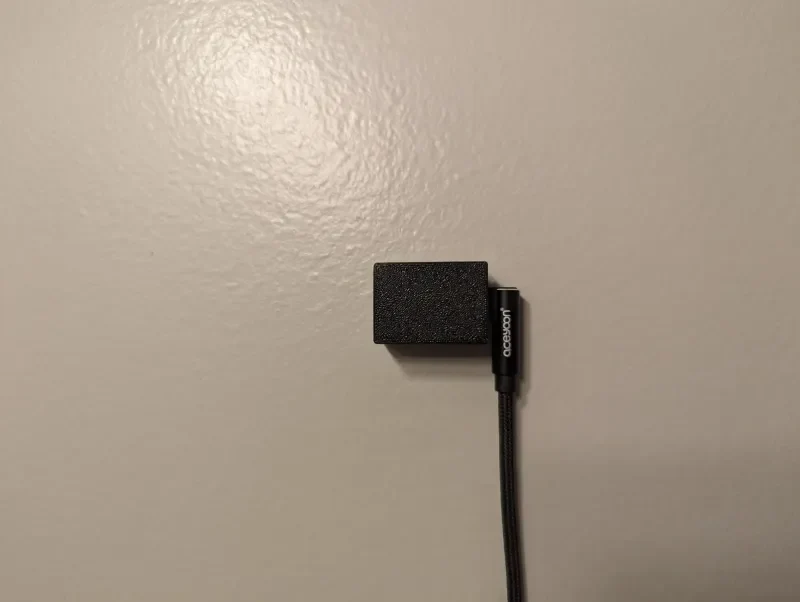

Простой случай использования радарного датчика LD2410C с ESP32 C3 Mini, который можно установить на HSW. Я включил небольшую прокладку, которую можно надеть на контакты LD2410C, чтобы облегчить пайку с платой ESP.

Спецификация (партнерские ссылки):

ESP32-C3 СуперМини
Радарный датчик LD2410C
USB-кабель
Я использую эти короткие и эти длинные кабели.
С помощью чего можно прикрепить их к стене:
Я предпочитаю Gorilla Putty, но небольшая полоска Command тоже подойдет.

Принты не требуют поддержек. Я использовал PLA без проблем.

Отрежьте «выходной» контакт на LD2410C. Это средний штифт.
Сдвиньте пространство над булавками.
Припаяйте контакты к плате ESP.
Вывод VCC на LD2410C подключается к отверстию 5 В на ESP. Остальные контакты совпадают.
Посмотрите фотографии для справки
Отрезаем лишнее от булавок.
Вставьте платы в корпус.
Сначала вам нужно будет вставить LD2410C под небольшим углом.
Установите крышку на место.

Я использую эту конфигурацию YAML для них с Home Assistant, и в настоящее время они являются моим любимым датчиком присутствия.

Для прикрепления к HSW потребуется пустая вставка.

Обязательно посмотрите другие мои модели!
