Корпус для 5,25-дюймового флоппи-дисковода

Это верх и низ для 5,25-дюймового флоппи-дисковода, такого как TEAC FD-55GFR. Он почти наверняка совместим с другими дисководами TEAC FD-55 и, вероятно, с другими дисководами для гибких дисков того же поколения. (Конечно, обратите внимание, что 5,25 дюйма — это размер дискеты: ширина самого привода составляет 14,6 см по металлу и 14,9 см по лицевой стороне.)

Эти детали перекрываются вместе, но прикручиваются к приводу отдельно, а не напрямую друг к другу. Оба подходят друг к другу, имея место для привода спереди и открытую заднюю часть. Разъемы накопителей прекрасно подходят к твердой нижней части, хотя снять разъем питания с установленной нижней частью немного сложнее.

Вентиляция для использования этого корпуса не предусмотрена, но, будем надеяться, это не пр��блема: не было очевидных способов обеспечить вентиляцию, которая бы не приводила к попаданию пыли в приводной механизм. Следите за своими дисками, если они интенсивно используются.

Винты — винты М3 (длина 6-8 мм, в конструкции предусмотрено место под шляпки). Обычно необходимо устанавливать только половину винтов по диагонали. В характеристиках привода также указано, что винты №6 также могут подойти, но я их не проверял. (Винты №4 кажутся немного более подходящими для замены M3.)

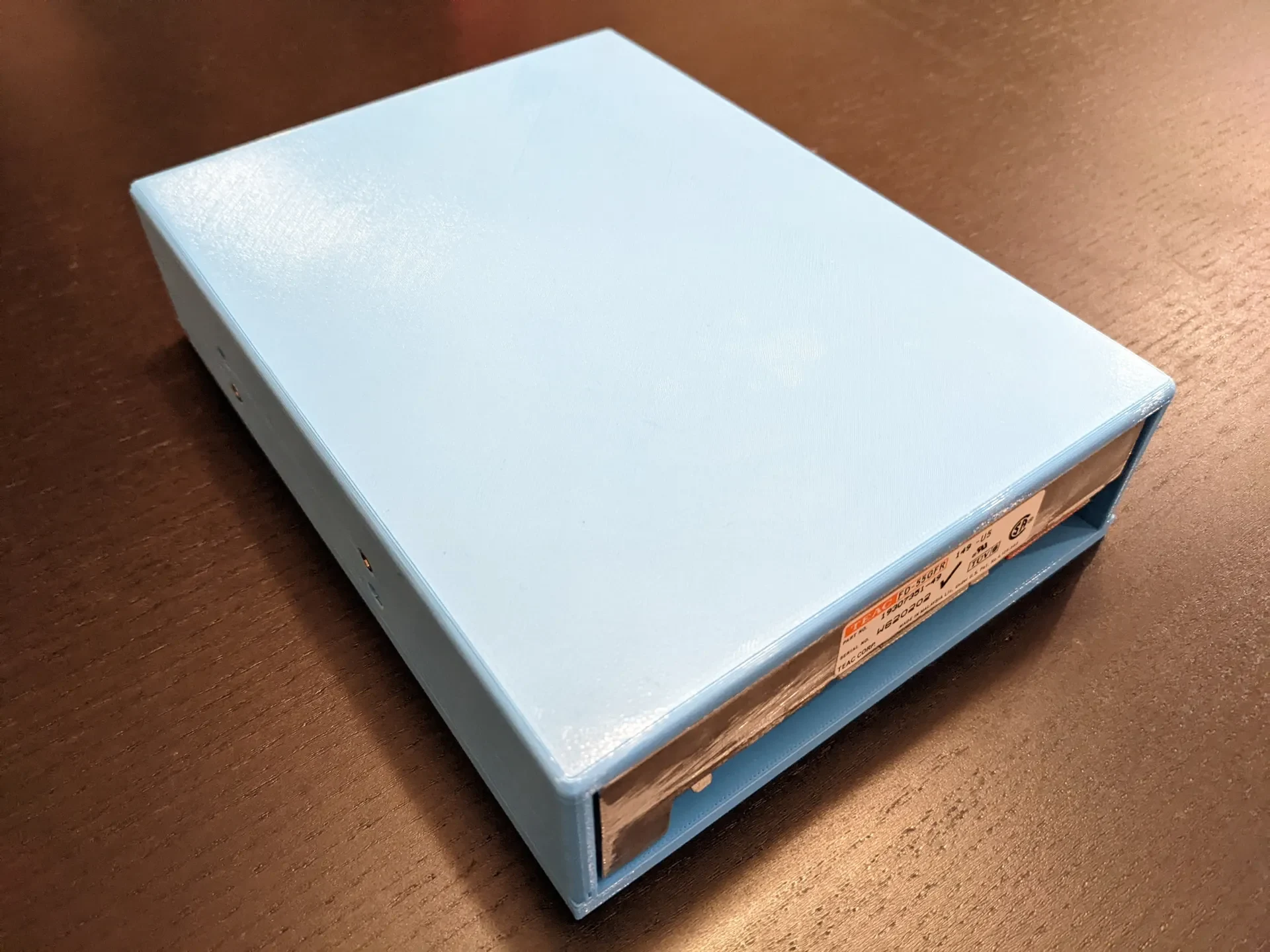

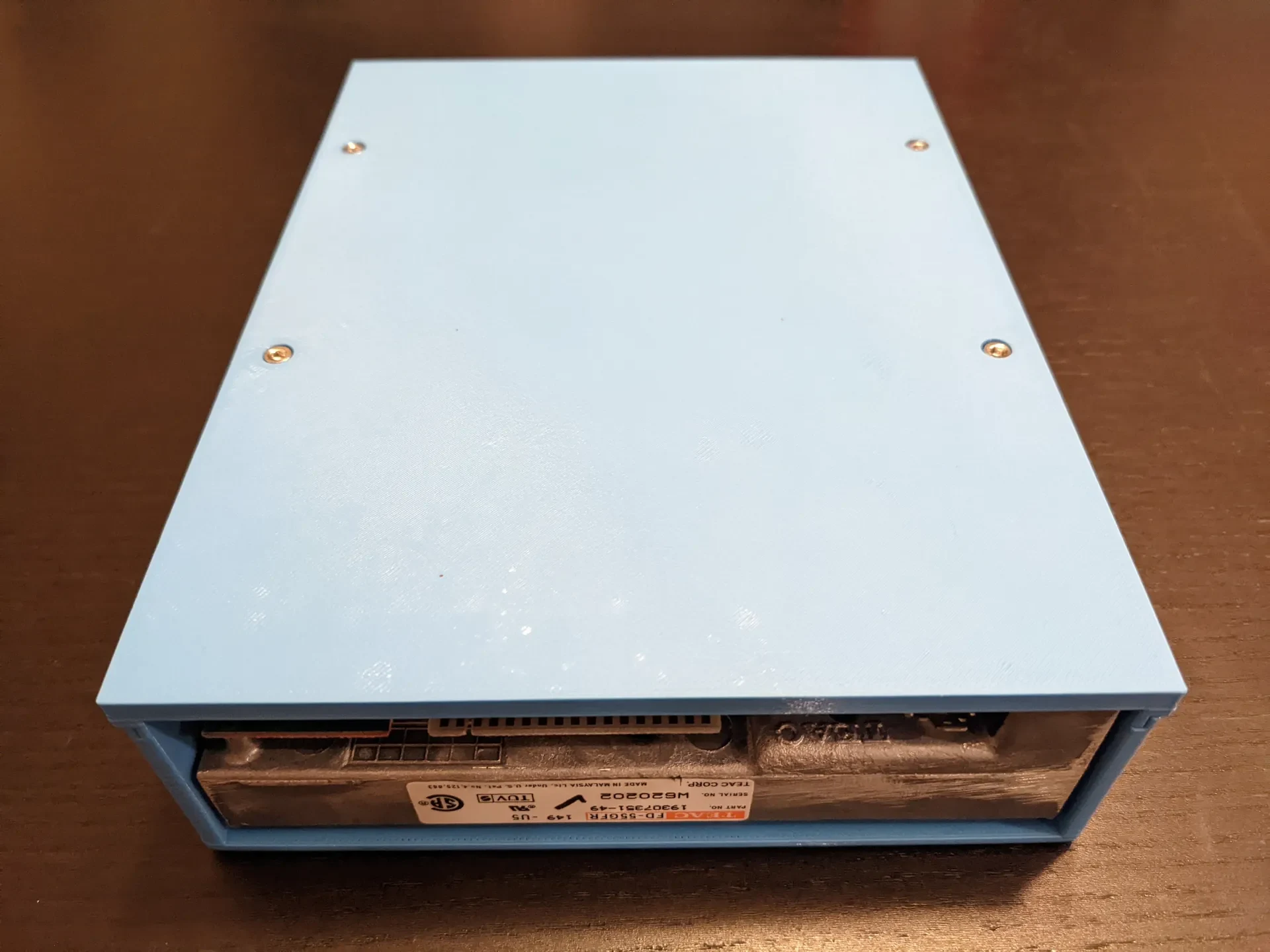

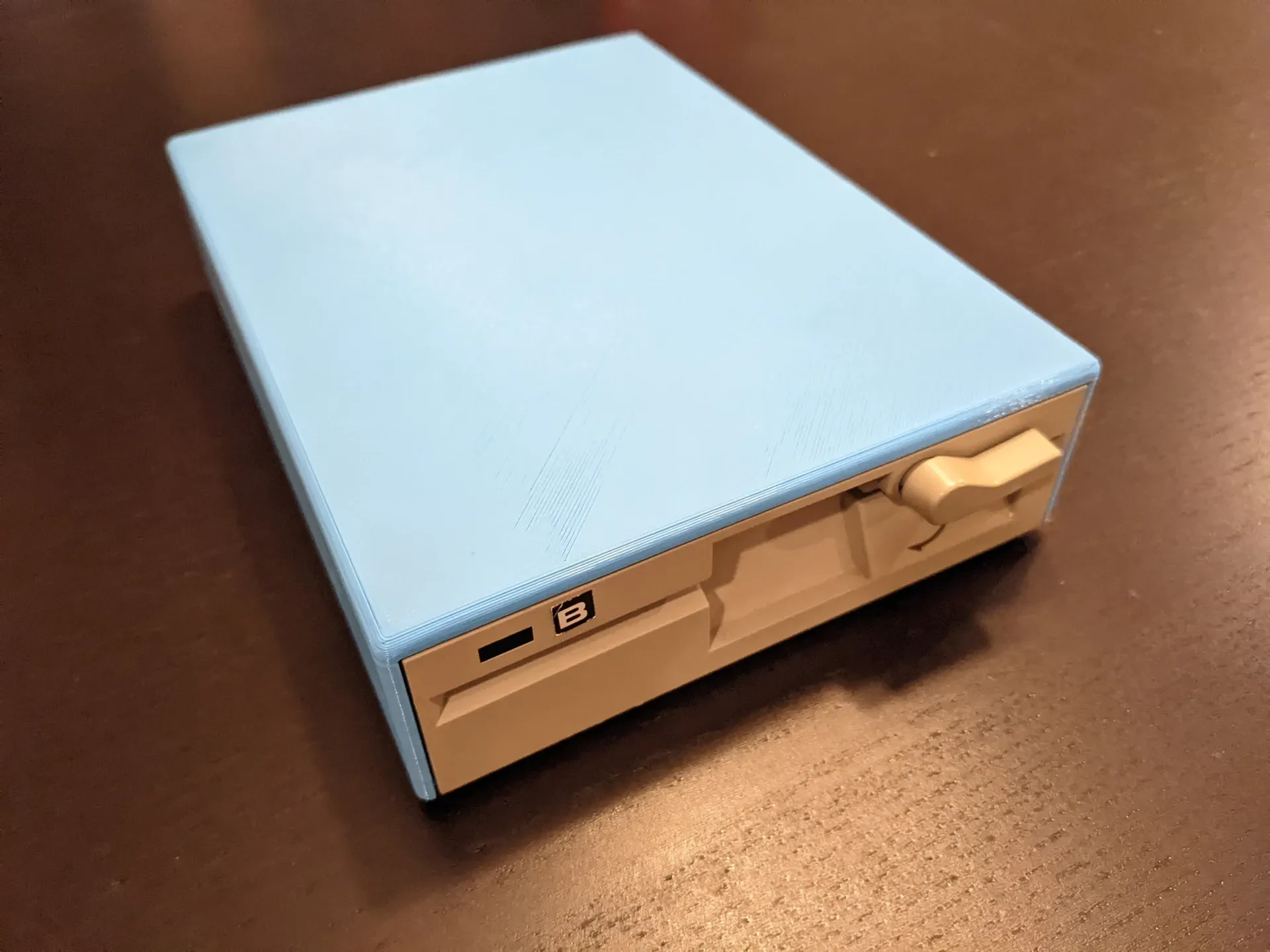

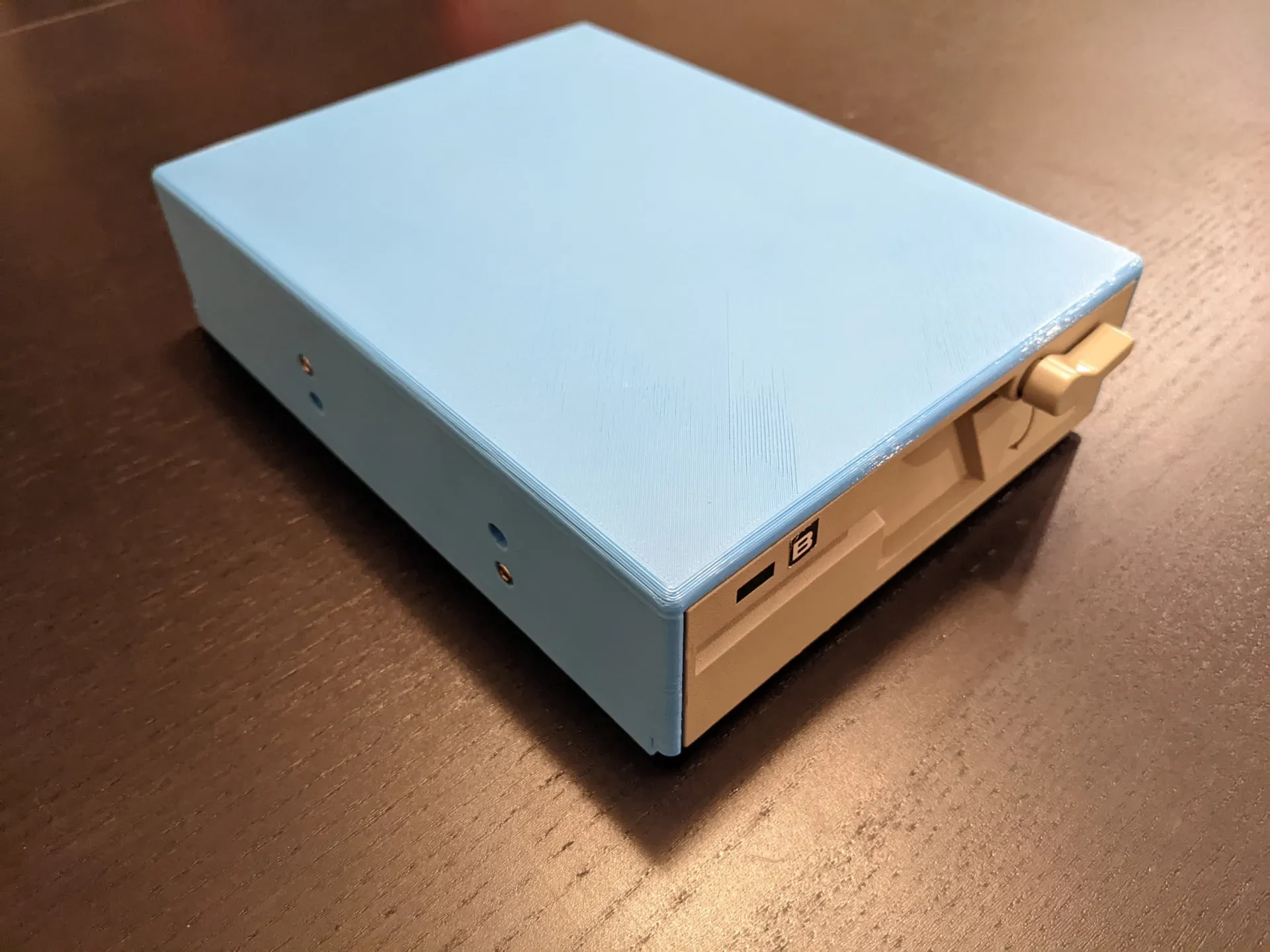

На фотографиях показан более ранний вариант днища, без закругленных краев и нижней кромки передней панели привода.

Включены файлы FreeCAD как для верхней, так и для нижней части. Пожалуйста, не продавайте эту модель, не связавшись со мной.

Печать
Плоты: нет
Опоры: не сверху, а снизу (по крайней мере, для отверстий под винты)
Заполнение: 15%
Высота слоя: 0,30 мм
Материал: PLA (другие, скорее всего, подойдут)
