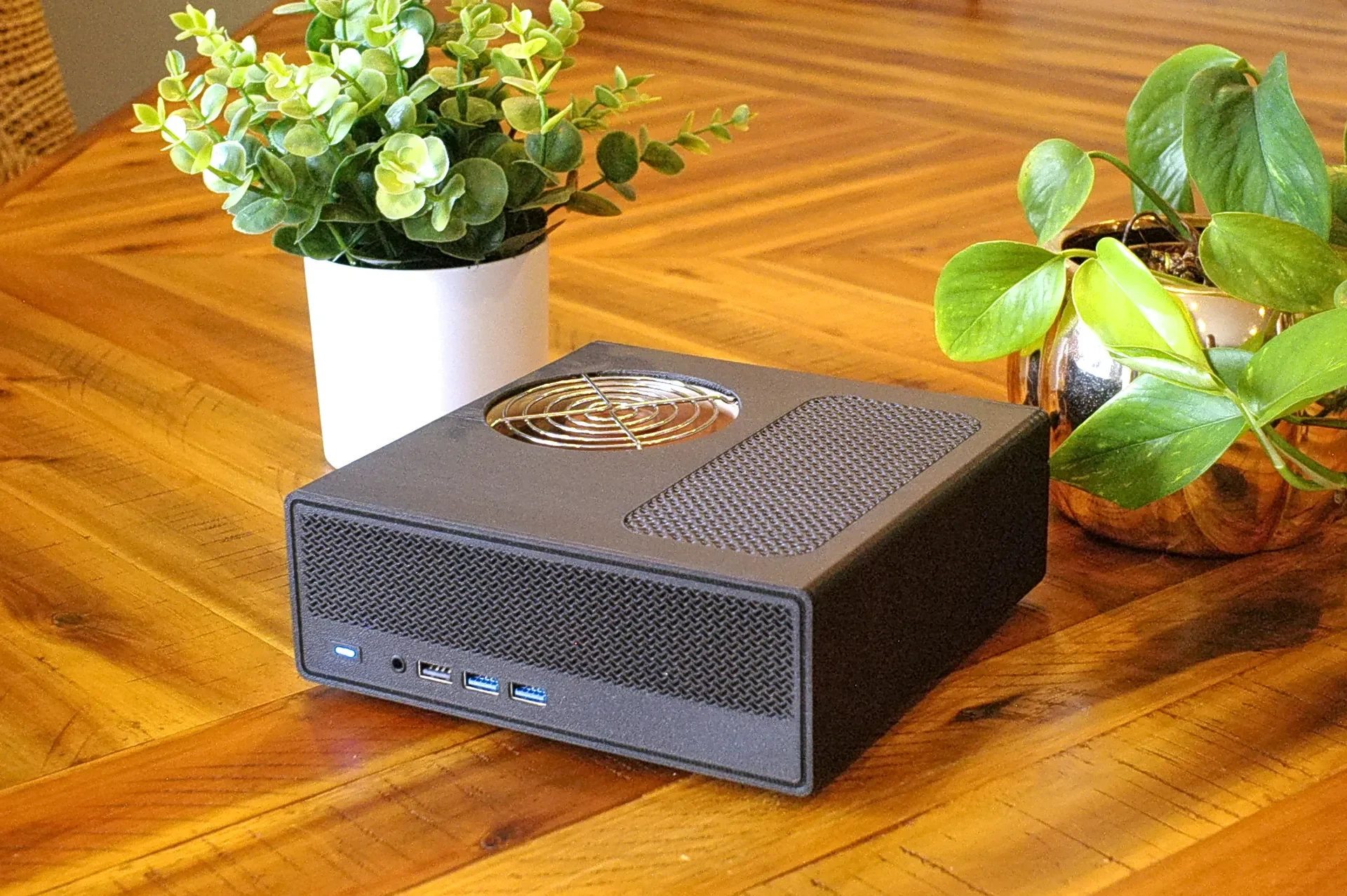

Корпус Minisforum MS-A1 Noctua NH-L9a

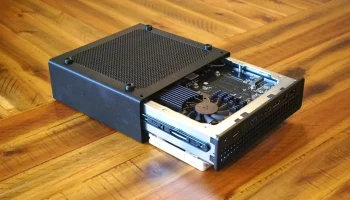

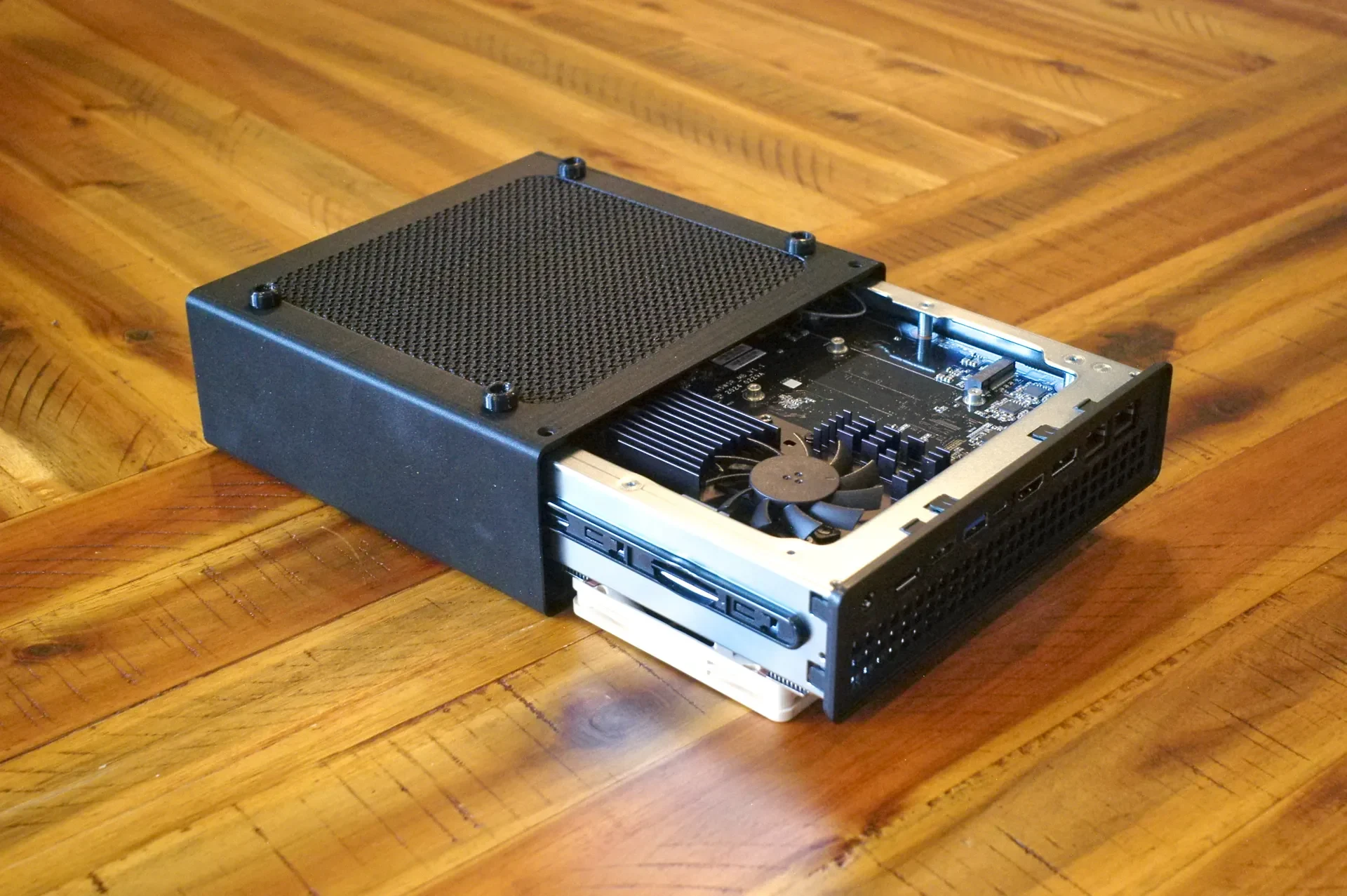

Minisforum MS-A1 — потрясающий комплект корпусов для материнской платы с низким энергопотреблением, но кулер слабый и немного шумный. Крепление кулера почти, но не совсем совместимо с кулером AM-5. Я сделал крепление, чтобы адаптировать NH-L9a к чуть меньшему шаблону крепления на материнской плате MS-A1, доступному в моем профиле. Эта конструкция обеспечивает корпус, подходящий для этой комбинации материнской платы и кулера.

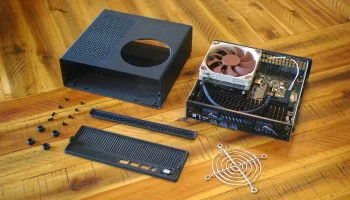

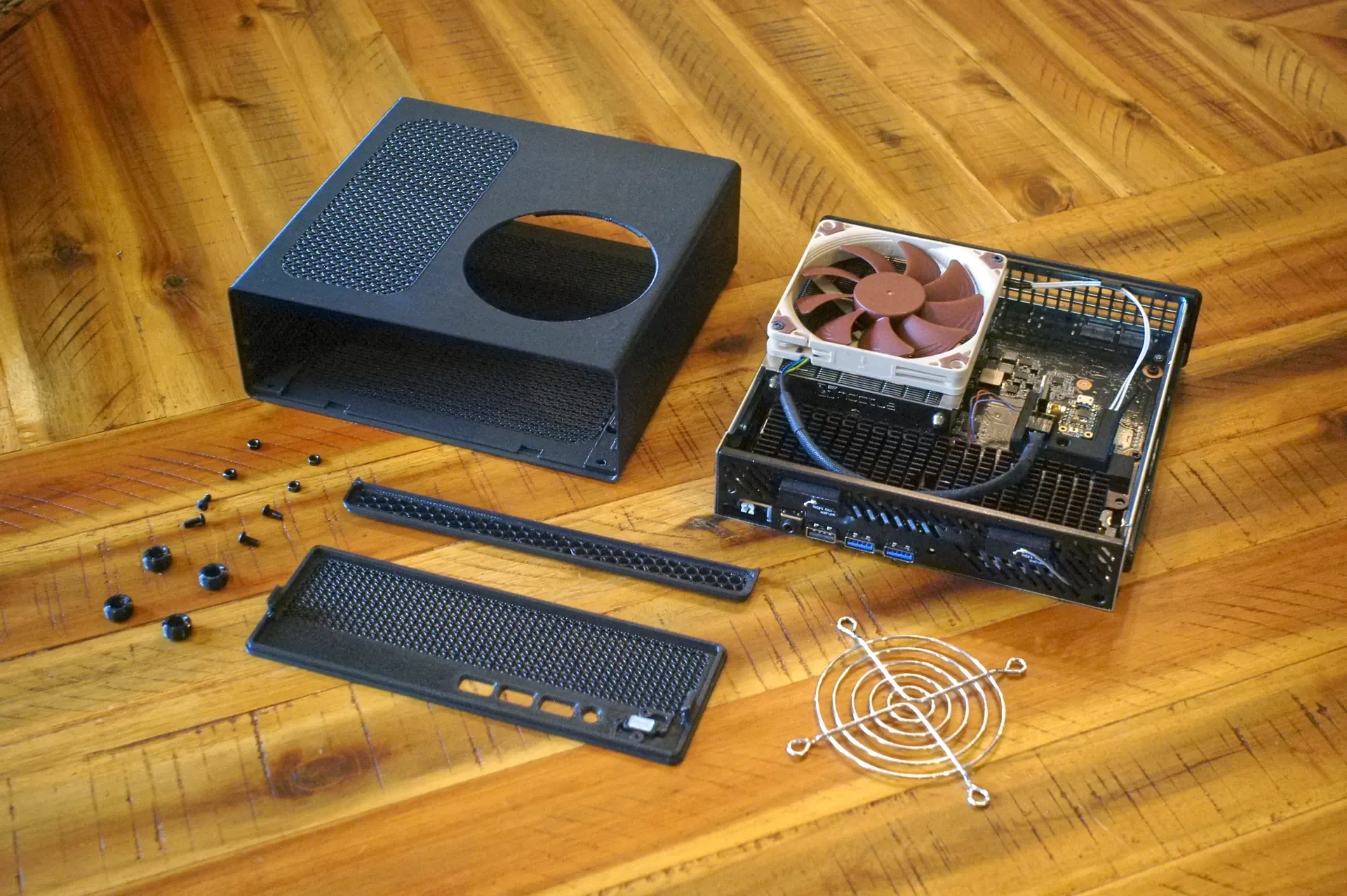

⚙ Необходимые детали

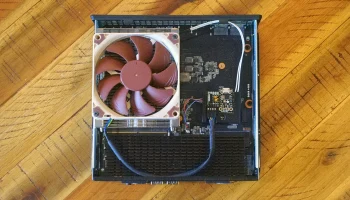

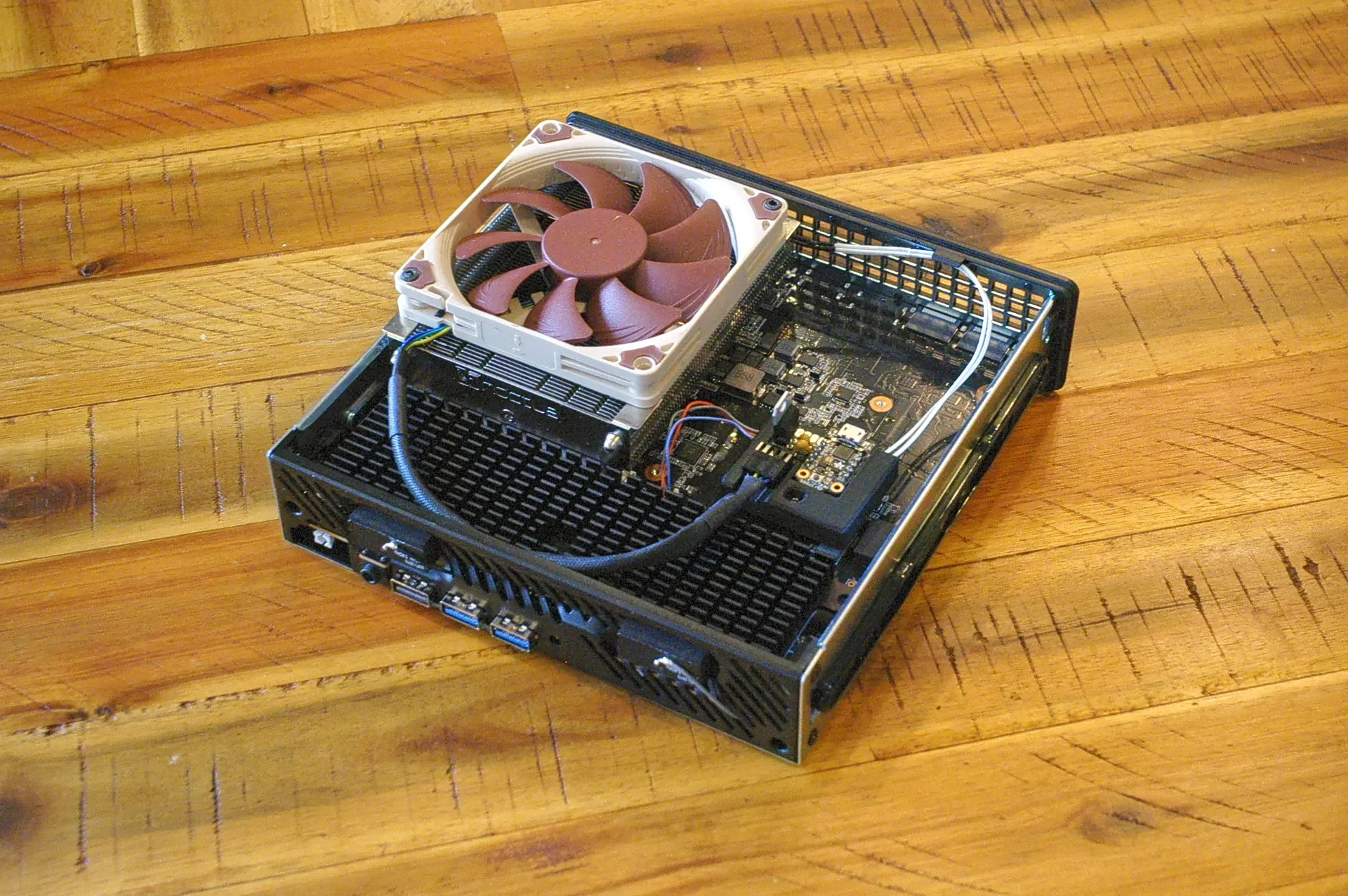

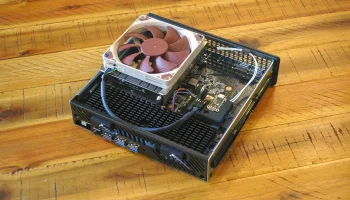

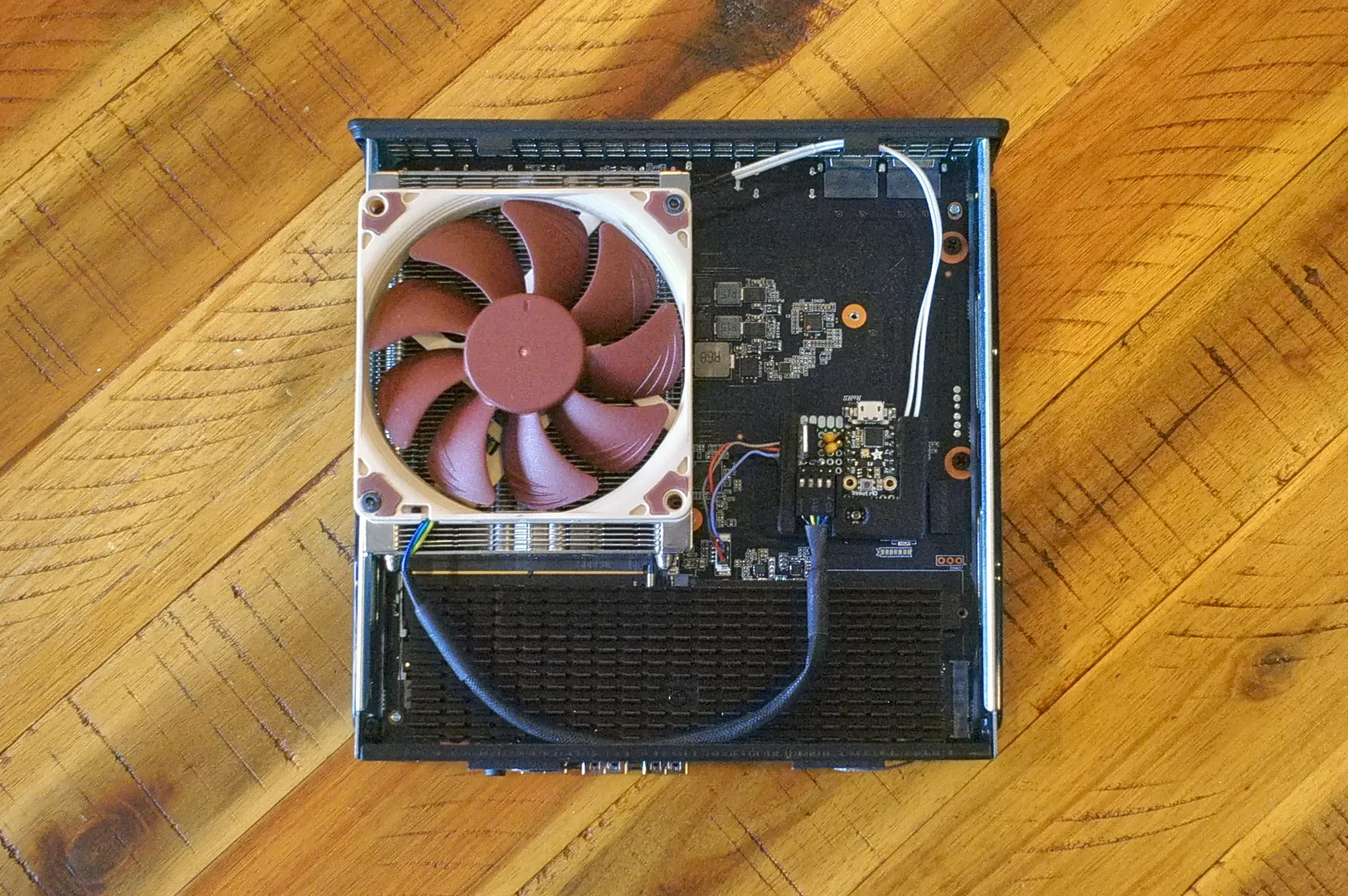

Минисфорум MS-A1 с установленным кулером Noctua NH-L9a
4 винта с полукруглой головкой M3x8 мм
4 гайки M3
Решетка вентилятора 80 мм (опция)
✏ Руководство по печати
Общие настройки
В моем тестировании с процессором 8700G PLA работал нормально, хотя, если у вас гораздо более мощный процессор, вы можете рассмотреть возможность использования ABS, ASA или PETG для лучшей термостойкости. Я использовал матовый черный Polymaker PolyTerra PLA.
Для внешней оболочки, передней и задней панелей я предусмотрел вентиляционные вырезы в файле 3MF. Он предназначен для использования либо в качестве отрицательного модификатора детали для создания отверстия (в этом случае вы можете добавить отдельную сетку после печати), либо в качестве модификатора, позволяющего превратить эту область детали в сетку с использованием заполнения. Инструкции приведены в приложении внизу.
Я рекомендую насадку 0,4 мм. Сопло 0,6 мм может подойти, но есть пара узких участков, где сопло 0,6 мм может дать не идеальные результаты.
Я использовал слои толщиной 0,28 мм с двумя стенками, но большинство настроек будут работать нормально.
Эта модель требует точной печати. Я настоятельно рекомендую использовать компенсацию усадки слайсера. Тщательно настройте это для нити, которую вы планируете использовать. Я обнаружил, что моя нить сжалась на 0,3%, поэтому в настройках нити я использовал усадку 99,7% (XY).

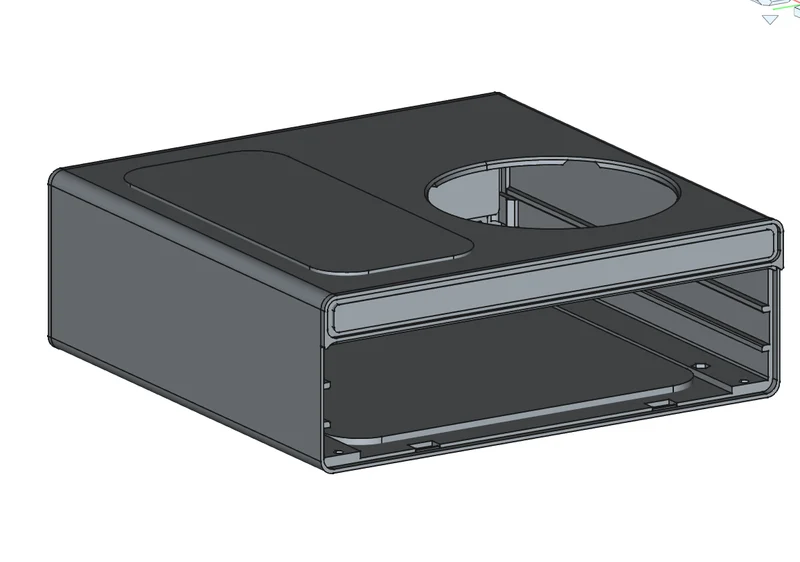

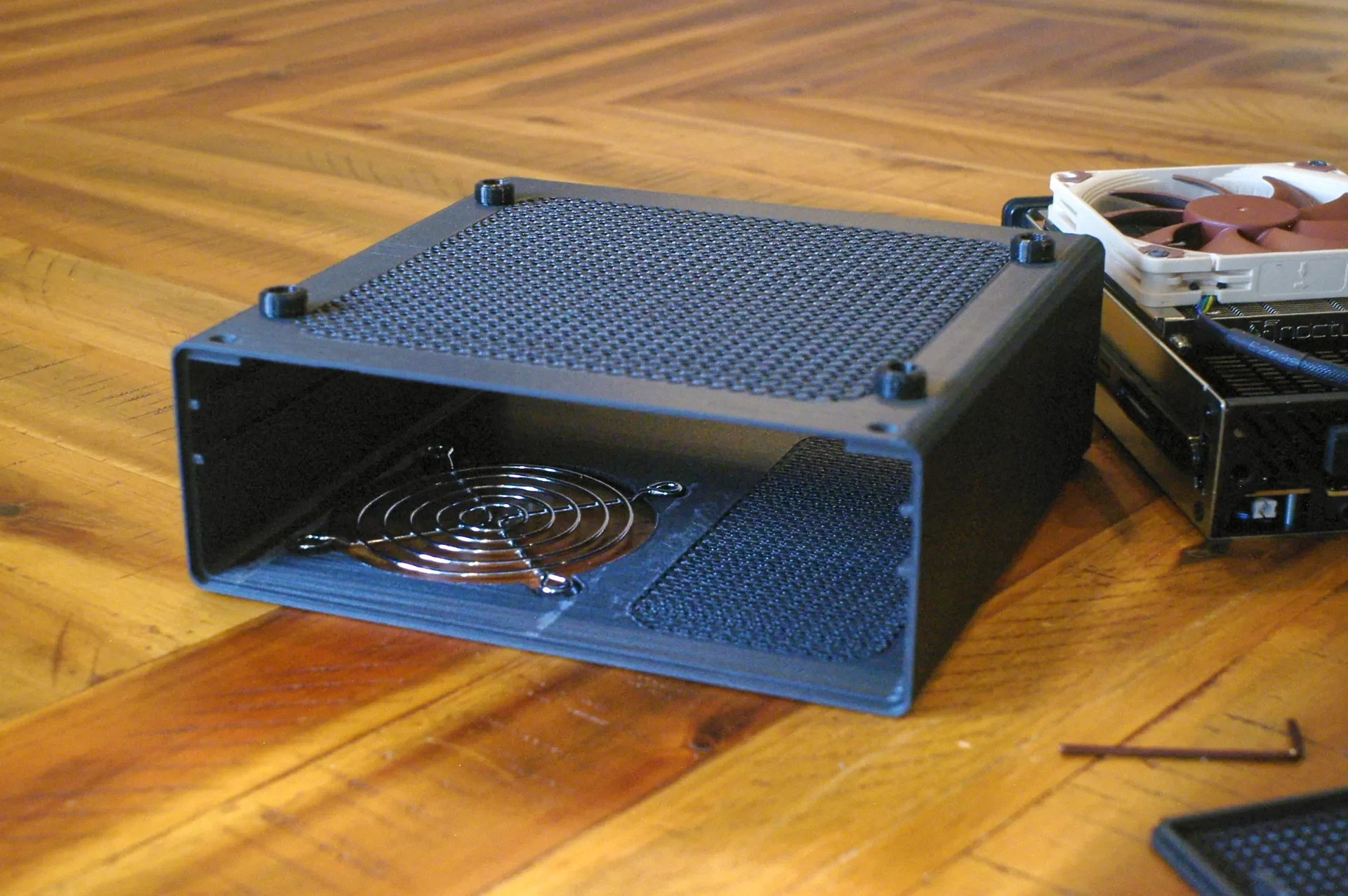

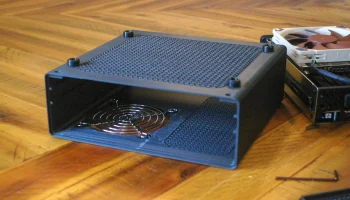

Внешняя оболочка
Распечатайте внешнюю оболочку, стоящую на конце вырезом веера вверху. Используйте внутренние и внешние поля толщиной 10 мм, чтобы предотвратить деформацию.
Я рекомендую использовать порядок печати «Внутренняя/Внешняя/Внутренняя стена» и фиксированное направление контура стены по часовой стрелке или против часовой стрелки, чтобы экструзия внешней оболочки была максимально последовательной.
Предлагаемые модификаторы вентиляционной сетки:
Настенные петли: 0
Редкое заполнение: гироид 20% (попробуйте разные настройки, получайте удовольствие)
Используйте опору для дерева, чтобы поддержать вырез вентилятора. Я использовал автоматическую поддержку деревьев со следующими настройками:
Порог: 40 градусов
Поддерживайте блокираторы во всех отверстиях для винтов, так как в их поддержке нет необходимости.
Угол диаметра ветки: 7 градусов
Расширение первого слоя: 5 мм

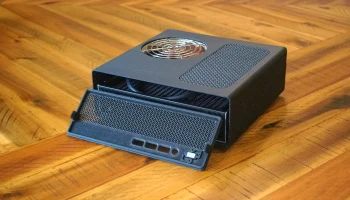

Передняя панель
Печать лицевой стороной вниз
Предлагаемые модификаторы вентиляционной сетки:
Настенные петли: 2
Верхние слои оболочки: 0
Нижние слои оболочки: 0
Редкое заполнение: 35% гироида (попробуйте другие настройки, получайте удовольствие)

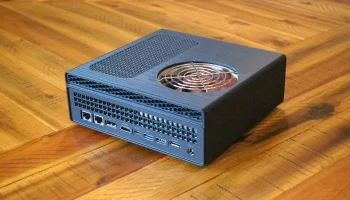

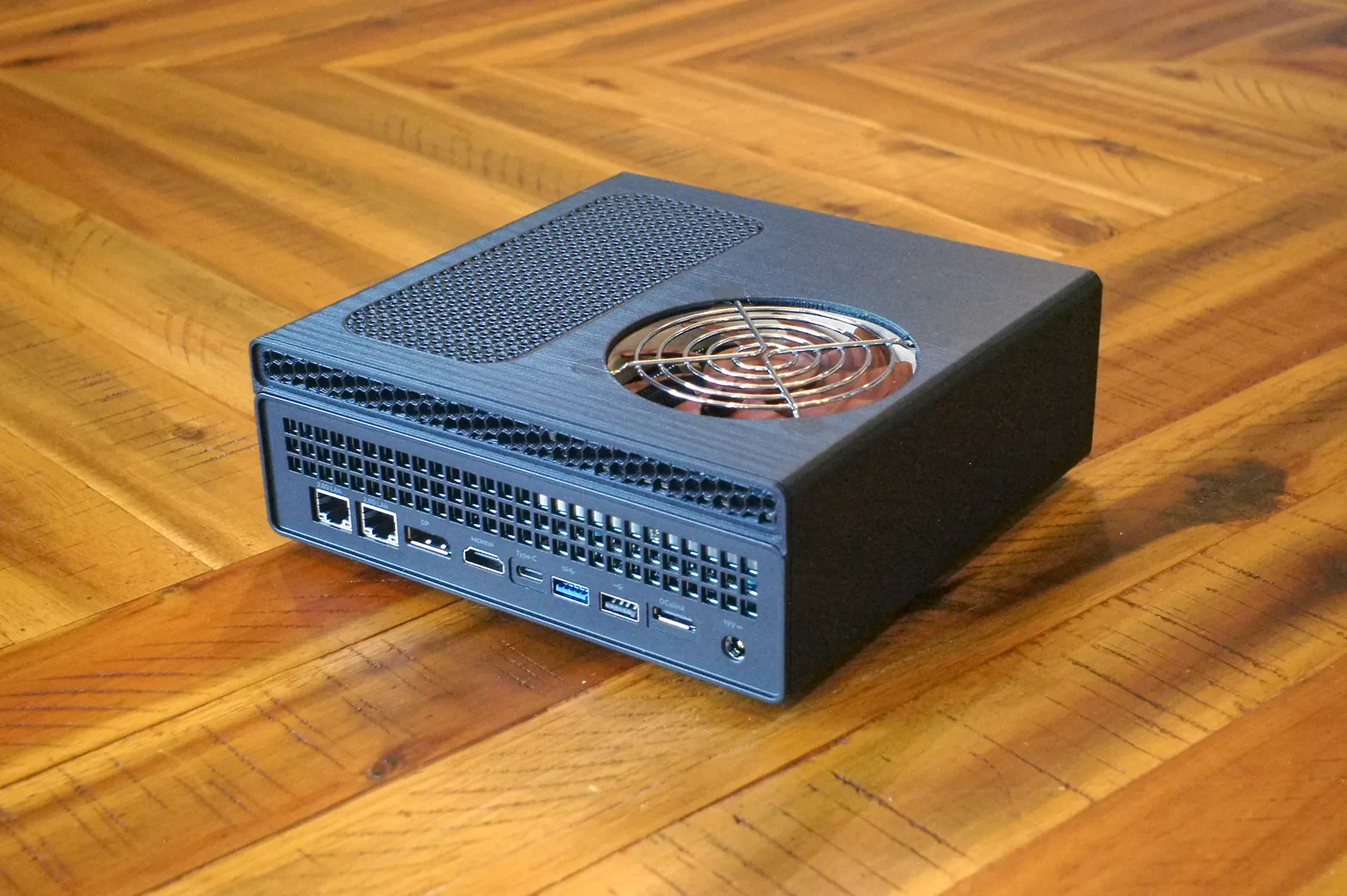

Задняя панель
Печать лицевой стороной ВВЕРХ
Поддержка: Нормальная (авто), плотная
Предлагаемые модификаторы вентиляционной сетки:
Настенные петли: 2
Верхние слои оболочки: 0
Нижние слои оболочки: 0
Редкое заполнение: 20% сот (попробуйте разные настройки, получайте удовольствие)
Кнопка
Распечатайте обратной стороной (плоской частью) пуговицы на кровати. Верхняя часть отпечатка будет передней частью пуговицы, поэтому я рекомендую использовать слайсер, чтобы прогладить поверхность, чтобы получить красивый вид.
Кнопка Световая трубка
Распечатайте спиной (самой широкой частью) на кровати. Распечатайте из полупрозрачного материала. Я использовал полупрозрачный PETG. Верхняя часть пуговицы будет обращена вперед, поэтому я рекомендую прогладить верхнюю поверхность слайсером, чтобы получить красивый вид.
Ноги
Распечатайте четыре таких из ТПУ. Я использовал Ниндзяфлекс.
Инструкция по сборке
Распечатайте детали. Инструкции см. в руководстве по печати выше.
Нажмите кнопку световой трубки на кнопку сзади.
Прикрепите кнопку к передней панели. Я предусмотрел отверстия на передней панели, чтобы вы могли приклеить небольшой кусок необработанной нити, затем вы мож��те надеть гибкие выступы на нить, обрезать нить примерно до 2 мм, а затем расплавить ее конец с помощью паяльника, чтобы закрепить гибкие элементы на месте. В качестве альтернативы вы можете просто приклеить гибкие выступы на место с ниткой или без нее. Обязательно приклеивайте только круглую часть гибкой детали.
