WHY2025 Чехол для значка

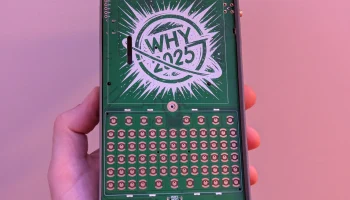

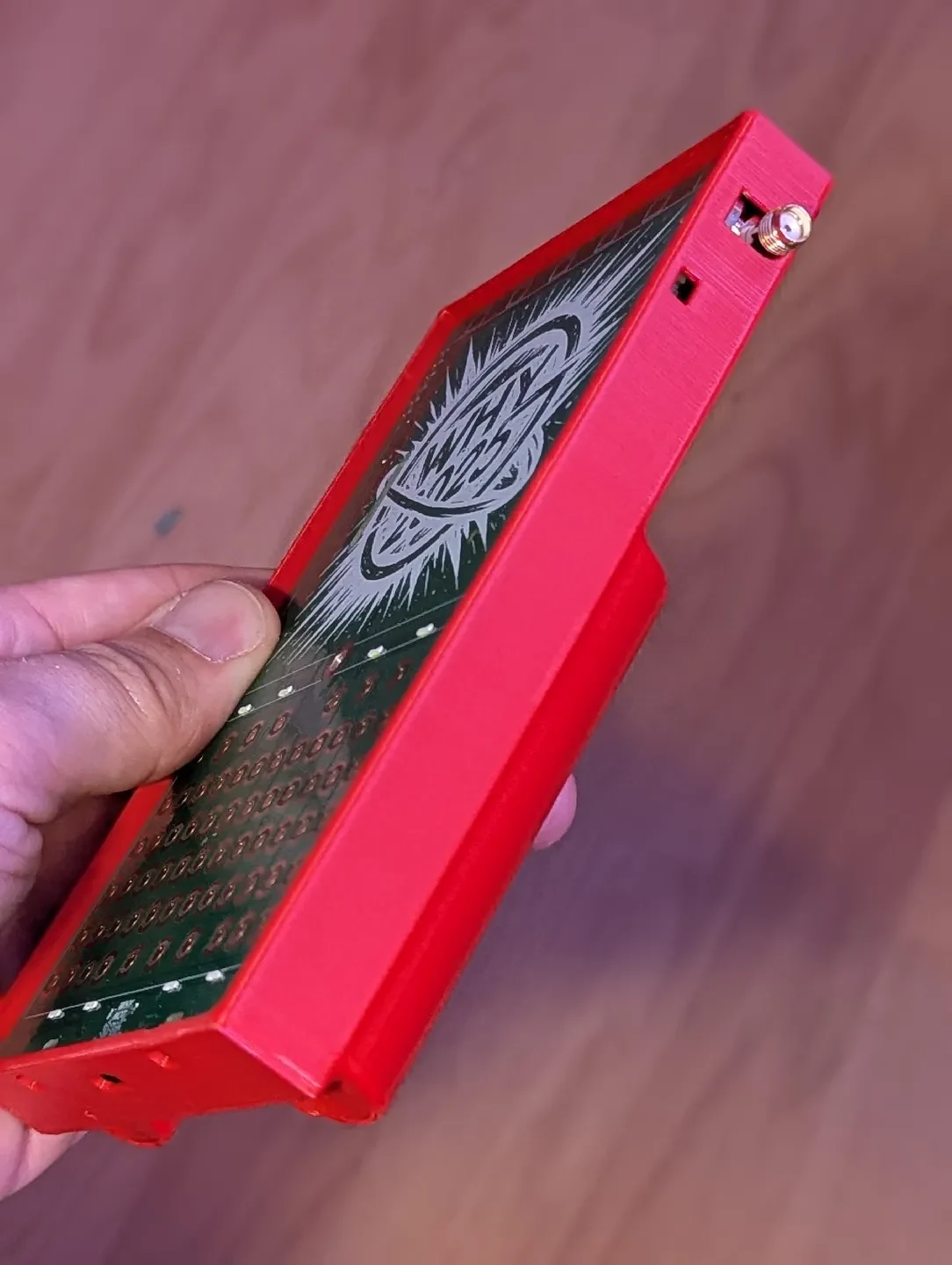

Я переделал оригинальную модель с некоторыми незначительными улучшениями, такими как утолщение стенок, вырез для антенны и монтажные стойки.

Спасибо Илье за ​​оригинальную отправную точку!

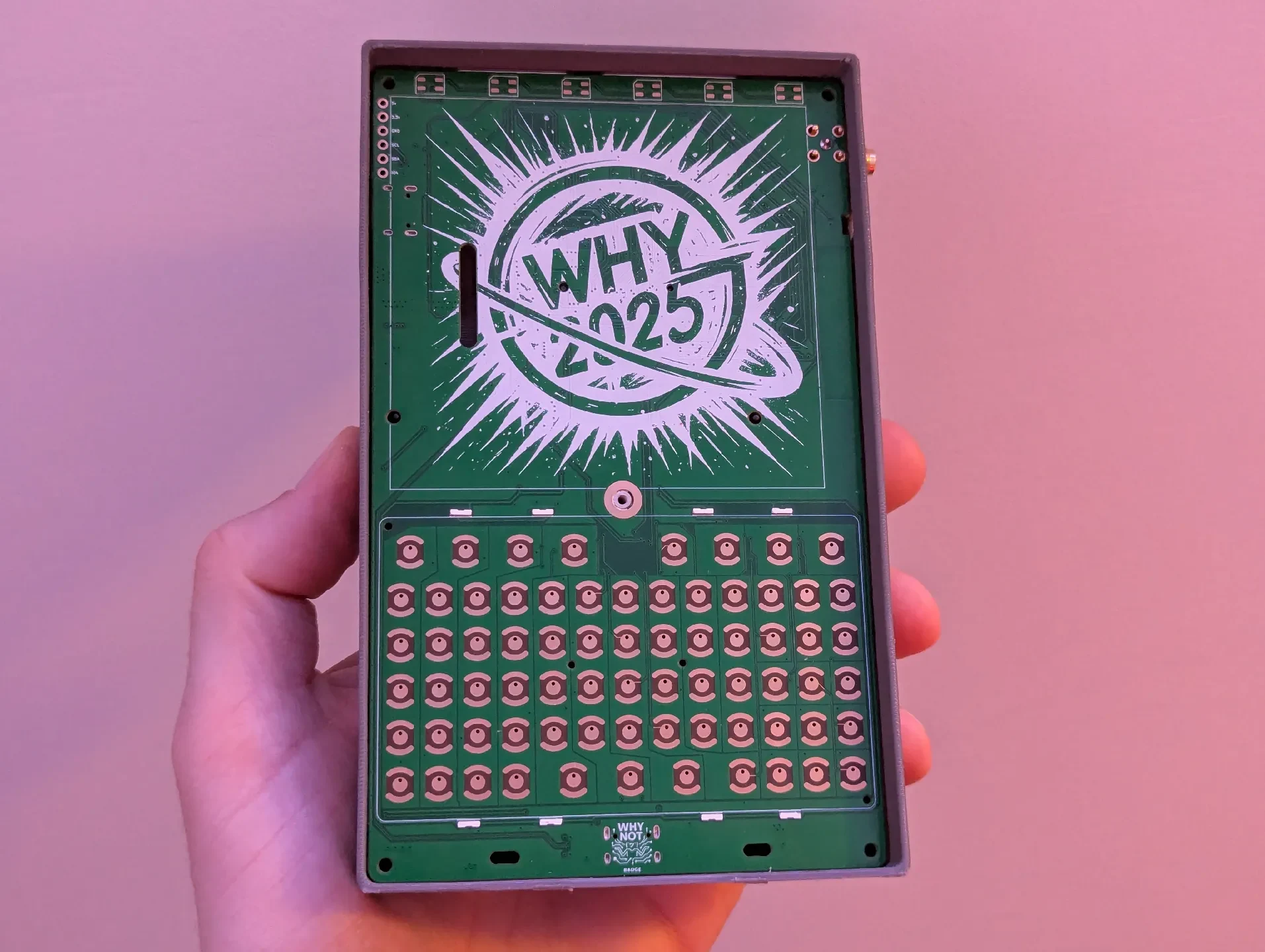

Предупреждение: распечатайте тестовую модель и проверьте допуски. Убедитесь, что ваш отпечаток имеет следующие фактические внутренние размеры: ШxД = 90,1 x 148,4 (дополнительные размеры здесь предназначены для компенсации провисания).

Размеры значка ШxД: 90 x 148.

Обновления:

17 августа 2025 г. — Версия 45. Добавлена версия с нажимной кнопкой. Это значительно облегчает нажатие кнопки включения/выключения и дает приятный щелчок. Я также закрыл кулачковое отверстие и ��обавил версию для кнопки-булавки (т. е. «Личное чутье»). Я также добавил фаски под углом 30° внизу, вдохновленные @goBrrr, чтобы можно было печатать без поддержек.
3 августа 2025 г. — Версия 35. На основании всей имеющейся у меня информации я считаю этот случай стабильным. Больше никаких изменений не планируется, пока я не протестирую его с полностью собранным значком.
2 августа 2025 г. — отверстия теперь превратились в проре��и, чтобы обеспечить хорошее крепление с учетом различий в принтерах и печатной плате. Пожалуйста, используйте болты/винты M2, а не стандартные 2,5! Также немного больше места для маневра для держателей 18650.
..

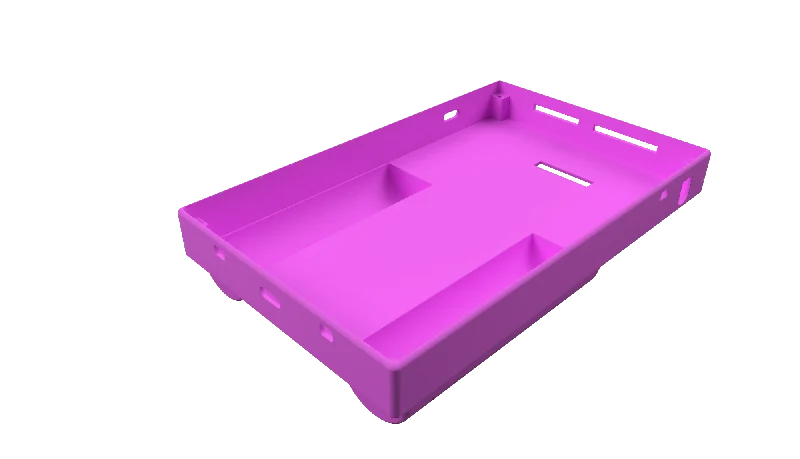

Информация о модели

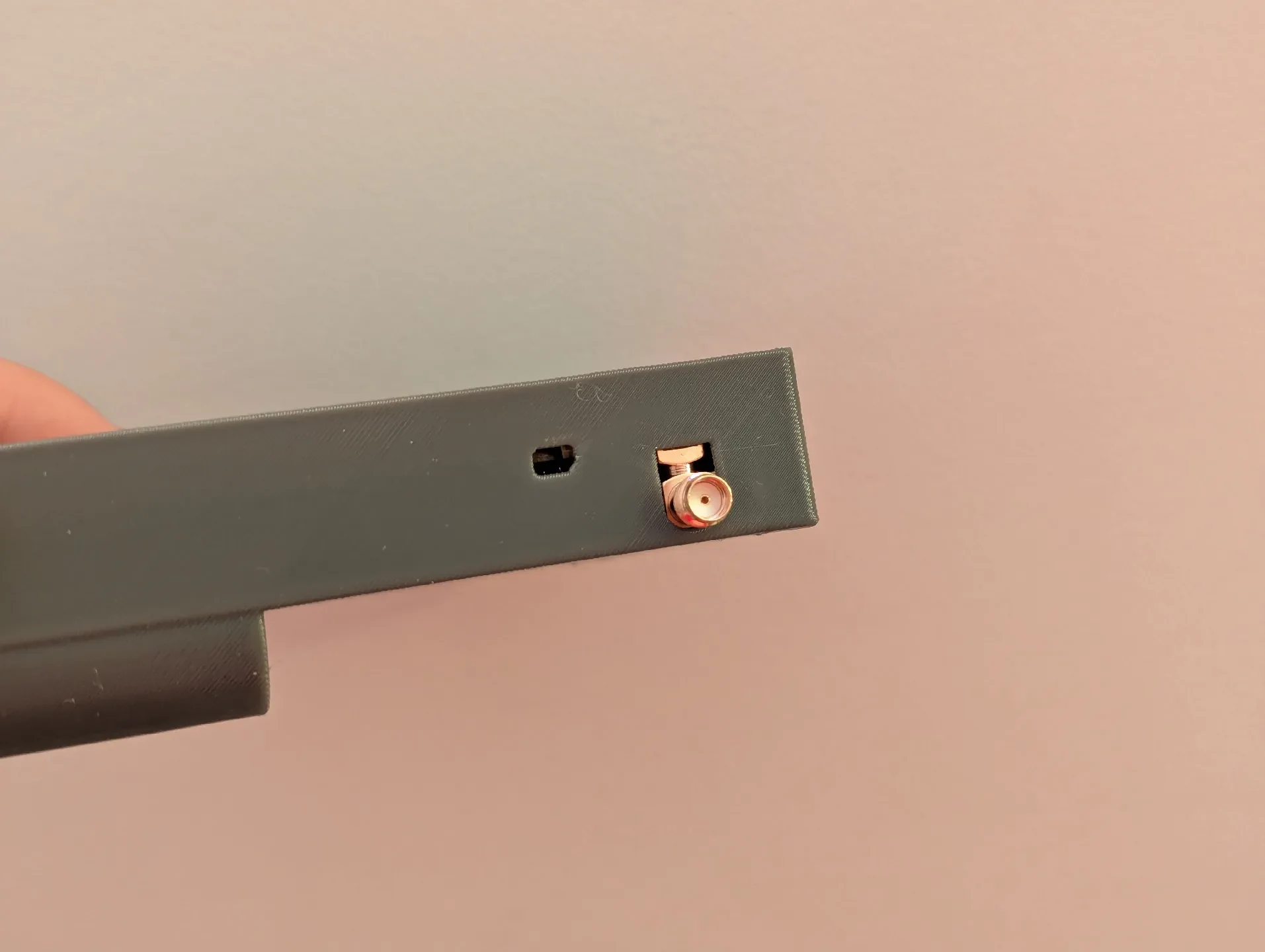

Свободного пространства должно быть достаточно для доступных с боков портов (включая антенну), однако сквозные отверстия динамика/M.2 и программатора в этой конструкции скрыты.

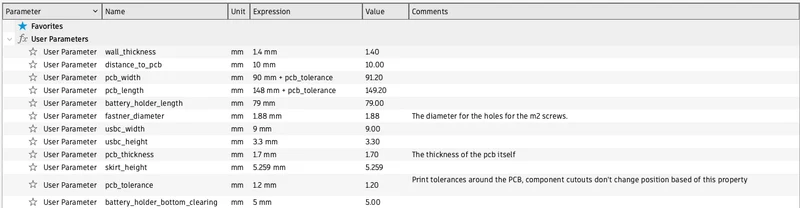

Стенки толщиной 1,4 мм.
Зазор между платой и моделью 10 мм.
Отверстия М2 в корпусе для сквозного монтажа. От передней панели (где расположены экран и клавиатура) до корпуса потребуются винты M2 длиной 10-14 мм. До корпуса составляет около 5,2 мм, поэтому винты диаметром 12 мм врезаются в корпус примерно на 6,8 мм.
Порты USB-C имеют достаточный зазор и подходят по размеру. Для хорошей посадки требуется 6,5 мм, а большинство разъемов USB-c длиннее.

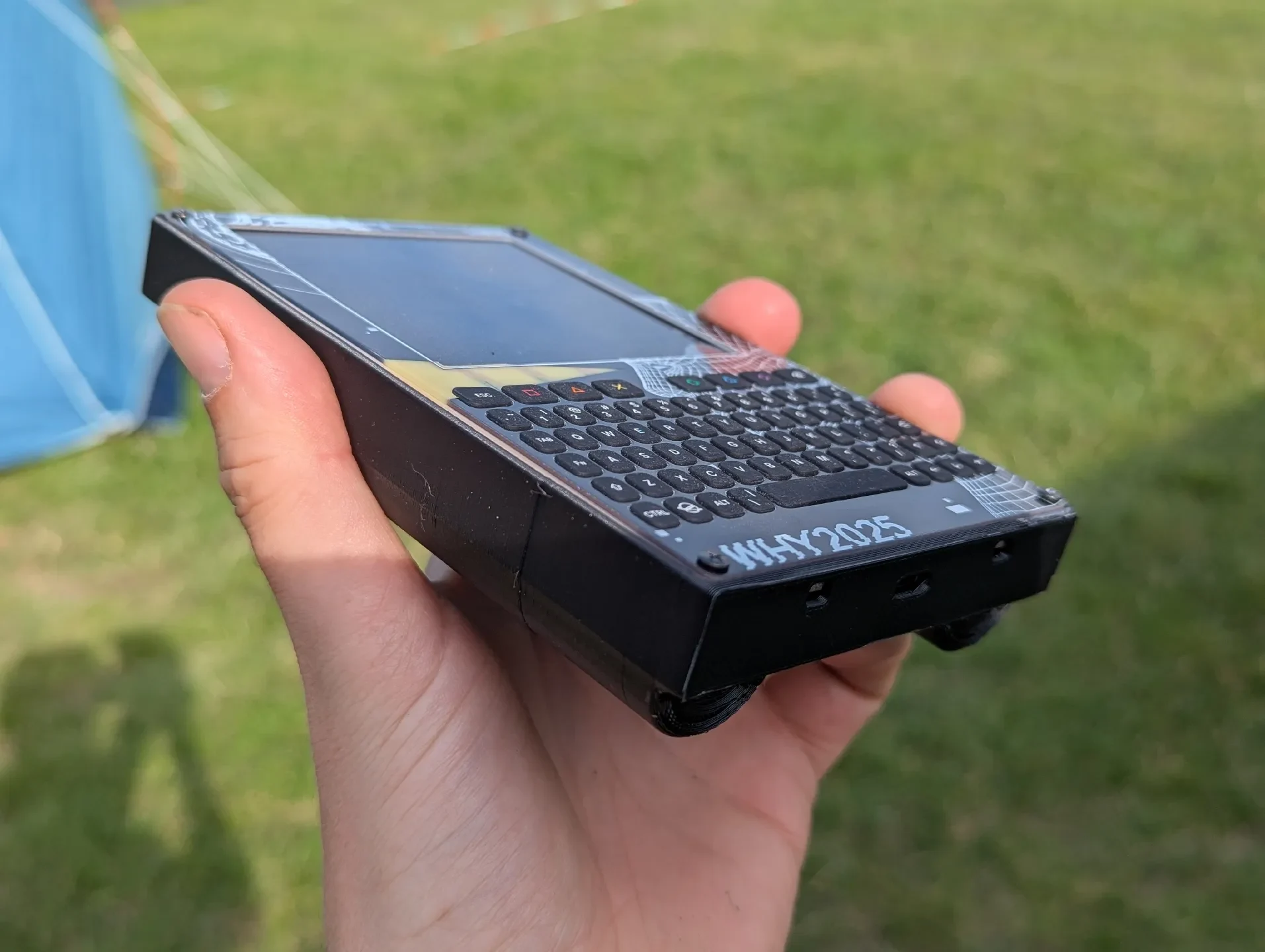

Стороны достаточно длинные! (Отредактировано) --Я оценил высоту юбки (по бокам) на основе модели в репозитории команды Badge. Я предполагаю, что она закрывает весь значок до края передней панели, но поскольку у меня еще нет полностью собранного значка, я не могу знать наверняка.
Не рекомендуется использовать вставки с подогревом, потому что а) для их установки очень мало места, но, что, возможно, более важно: б) идеально выровнять их по отношению к передней крышке и печатной плате будет очень сложно.
Модель штифта

В этой модели есть гнездо для установки кнопки-булавки и точка изгиба кнопки для использования кнопки значка.

Модель кнопки

Эта модель имеет гибкую точку для использования кнопки на корпусе.

Советы по печати

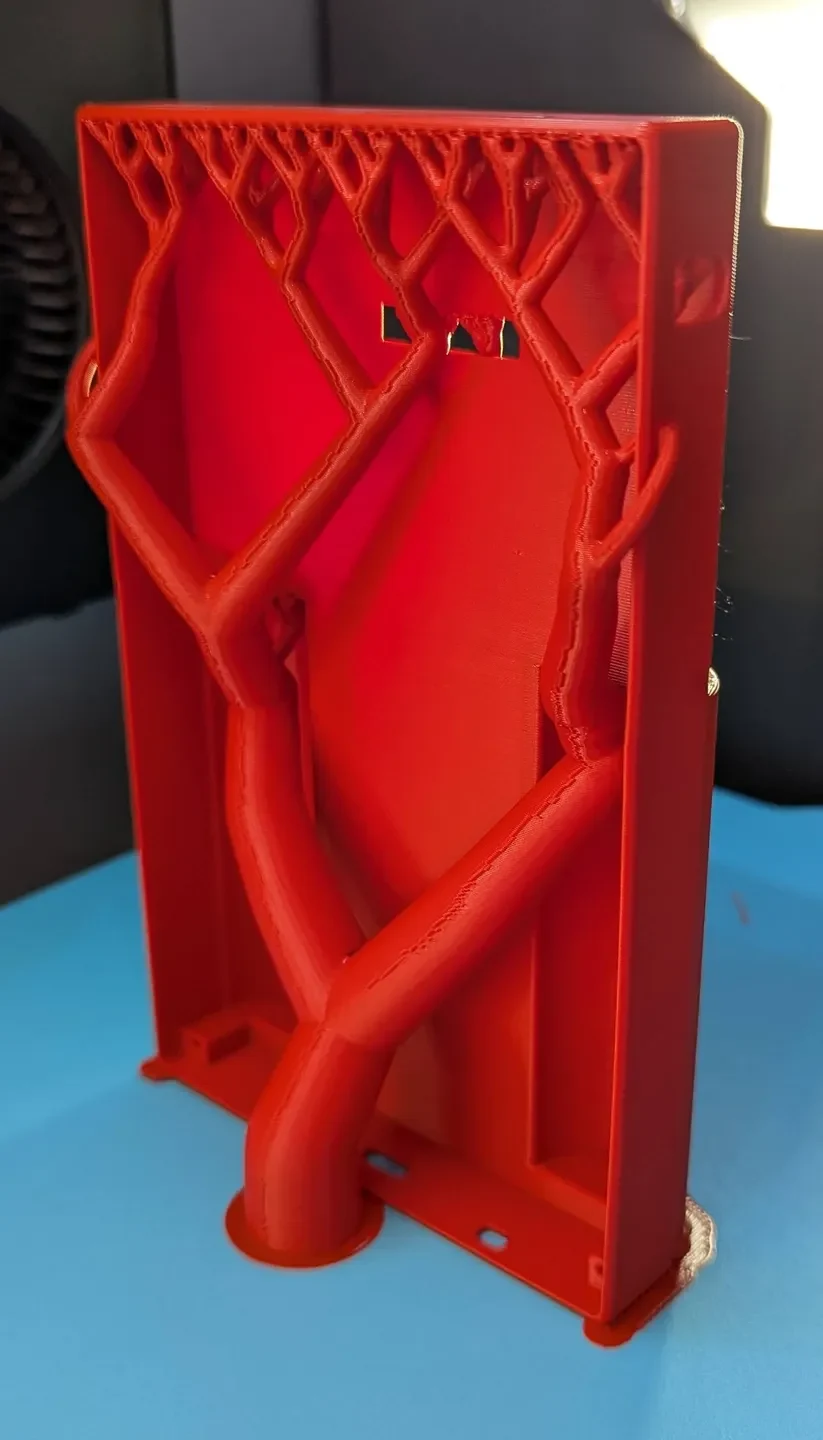

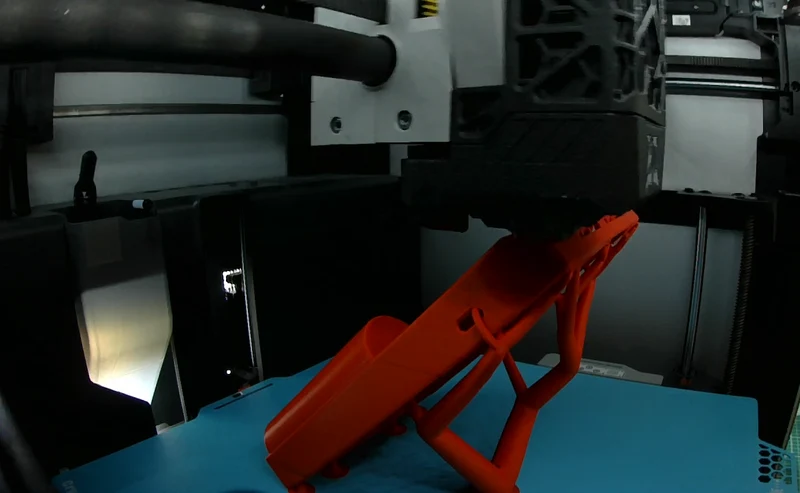

Печать корпуса под углом 45° (см. фотографии) с опорами из органического материала потребует наименьшего количества отходов материала и обеспечит наилучшее качество отделки, однако потребует много площади рабочей пластины.
Новую модель можно печатать под углом 30°, с более крутыми свесами с некоторых сторон, но при большом охлаждении/замедлении все равно получается крас��во, без поддержек. Добавление опор требует больше материала, но результат будет более красивым.
У принтеров разные допуски. Я рекомендую отрезать внешний край только для быстрой печати, чтобы проверить, подходит ли он (при условии, что вы печатаете после того, как получили значок).
Печать полупрозрачным материалом для дополнительного блеска.
У модели немного больше места вверху, чтобы компенсировать провисание строп, сохраняйте ориентацию с помощью выпуклостей внизу.
Добавьте побольше полей, если печатаете без поддержки.

При печати вертикально

Если вы печатаете модель вертикально, вам понадобится немного дополнительного зазора вверху из-за небольшого провисания линий из-за перемычек. Эта модель в настоящее время допускает 0,2-0,3 мм и доказала свою эффективность. Монтажные отверстия представляют собой прорези, позволяющие обеспечить дополнительное пространство для маневра и не создавать ненужной нагрузки на печатную плату. Ориентация печати: держатели батарей вниз.

При печати под углом

При печати под углом результат может быть лучше и немного мягче.
