Футляр для насадок Nextruder
Привет и добро пожаловать в мою первую загрузку.
Краткая история: я заказал полный набор насадок Nextruder 0,25 мм для своего XL 5T, и они пришли в этих замечательных маленьких защитных футлярах. Когда ObXidian 0,4 мм снова появились на складе, я заказал 5 штук. К моему большому разочарованию, они пришли в обычных пластиковых пакетах. Мне очень хотелось, чтобы они поставлялись в таких же защитных футлярах, что и латунные Prusa. Так что же мне было делать? Что ж, запустите Fusion 360, часами возитесь и, наконец, придумайте что-то, что работает.
Шутки в сторону, я измерил крышку и корпус оригинальных моделей и попытался изготовить их достойную копию. Я включил файл f3d, чтобы вы могли с ним разобраться, потому что знаю, что у мн��гих из вас навыки моделирования намного лучше, чем у меня. Оставим эту модель как CC, дружелюбную к ремиксам и все открытые вещи. Распечатывайте их, продавайте, делайте ремиксы, все, что захотите. Черт, если сделаешь лучшую версию, дай мне знать! Я прошу указать авторство только в том случае, если вы его используете. Честно говоря, в основном просто для того, чтобы посмотреть, сработало ли это у кого-нибудь еще.
Настройки печати:

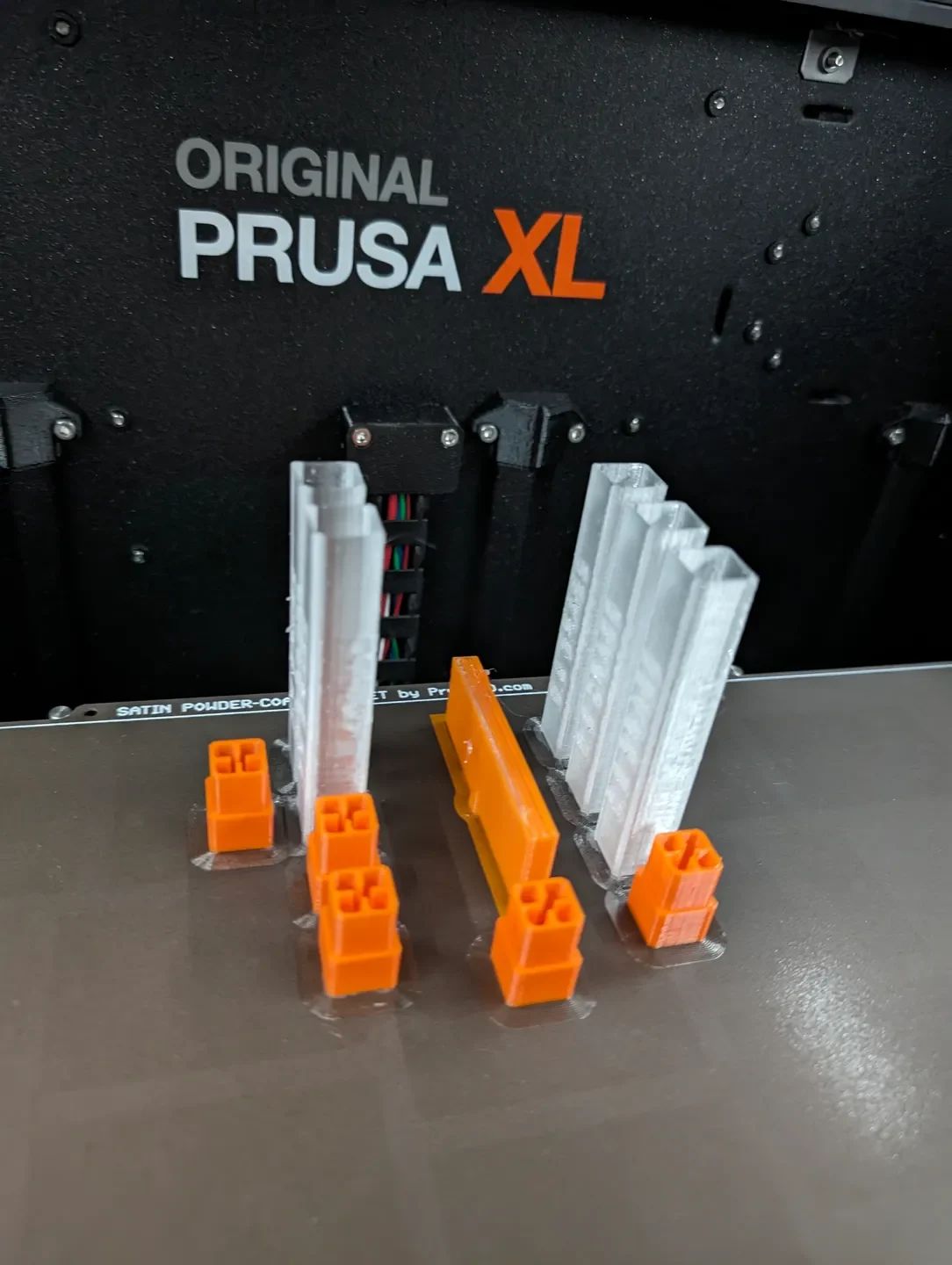

Я напечатал их, используя сопло диаметром 0,4 мм и высотой сопла 0,2 мм. Prusa Слайсер профиль 0,2мм КОНСТРУКЦИОННЫЙ. Я увеличил количество стен до 3 и, что наиболее важно, до нуля. Я также рекомендую использовать поля, потому что футляры особенно легкие и тонкие, и во время тестовых отпечатков у меня был один подъем.

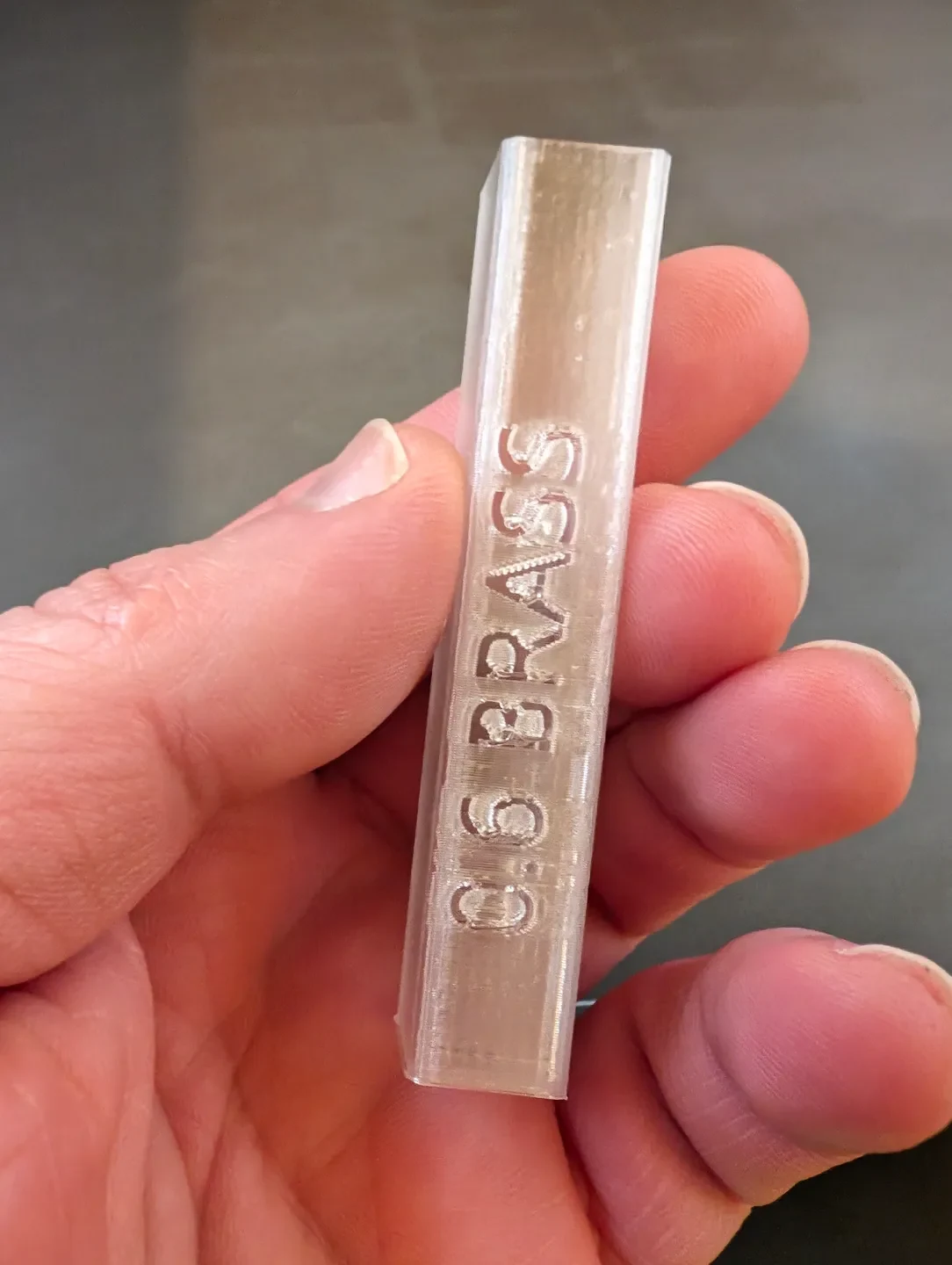

Что касается маркировки, я подумал, что было бы проще исключить ее из самой модели, чтобы сделать ее более общей. В своих примерах я использовал инструмент «Текст» в наборе Prusa Slicer для вырезания, чтобы выбить текст на боковой стороне. Кажется, это работает очень хорошо.

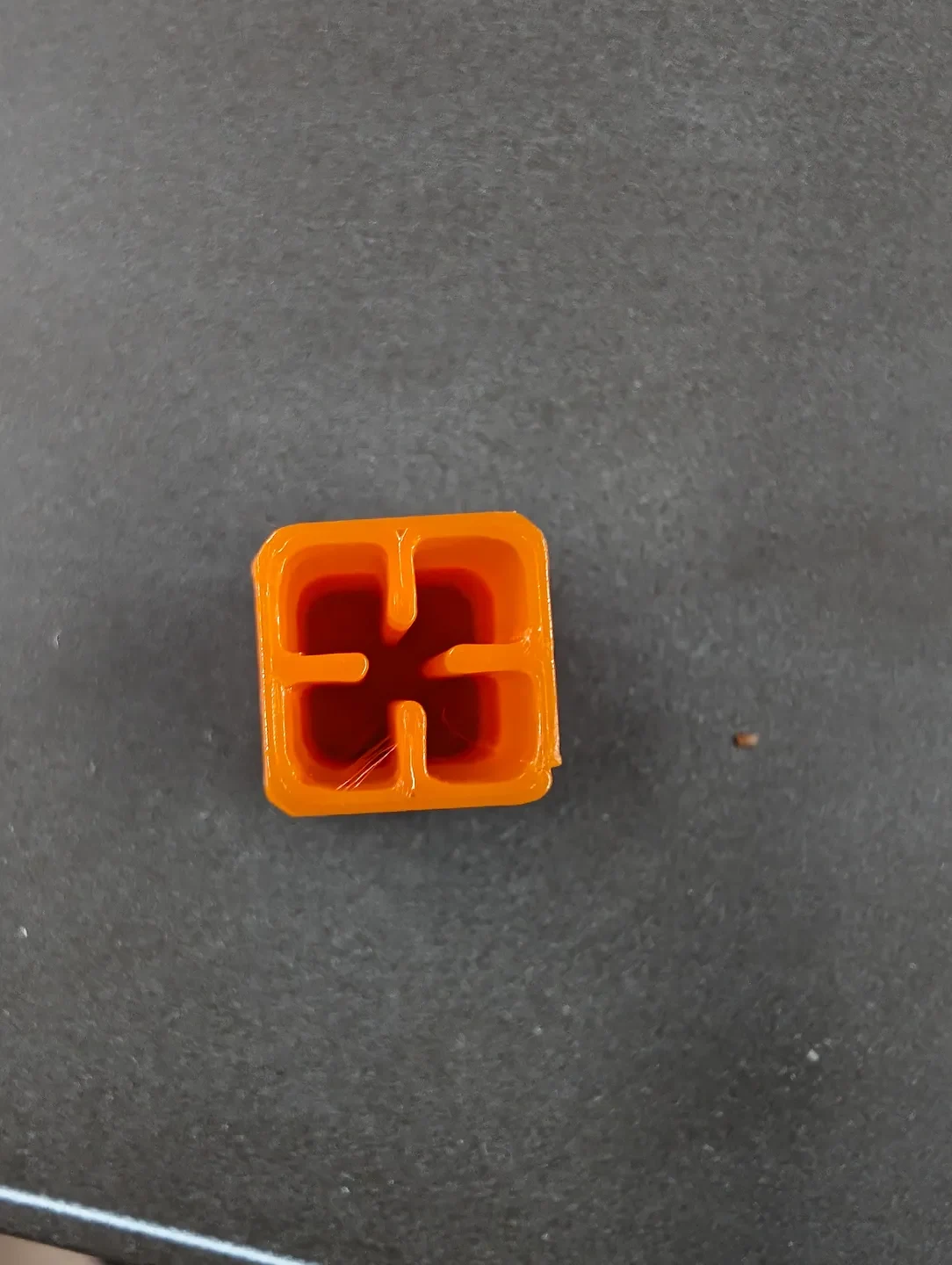

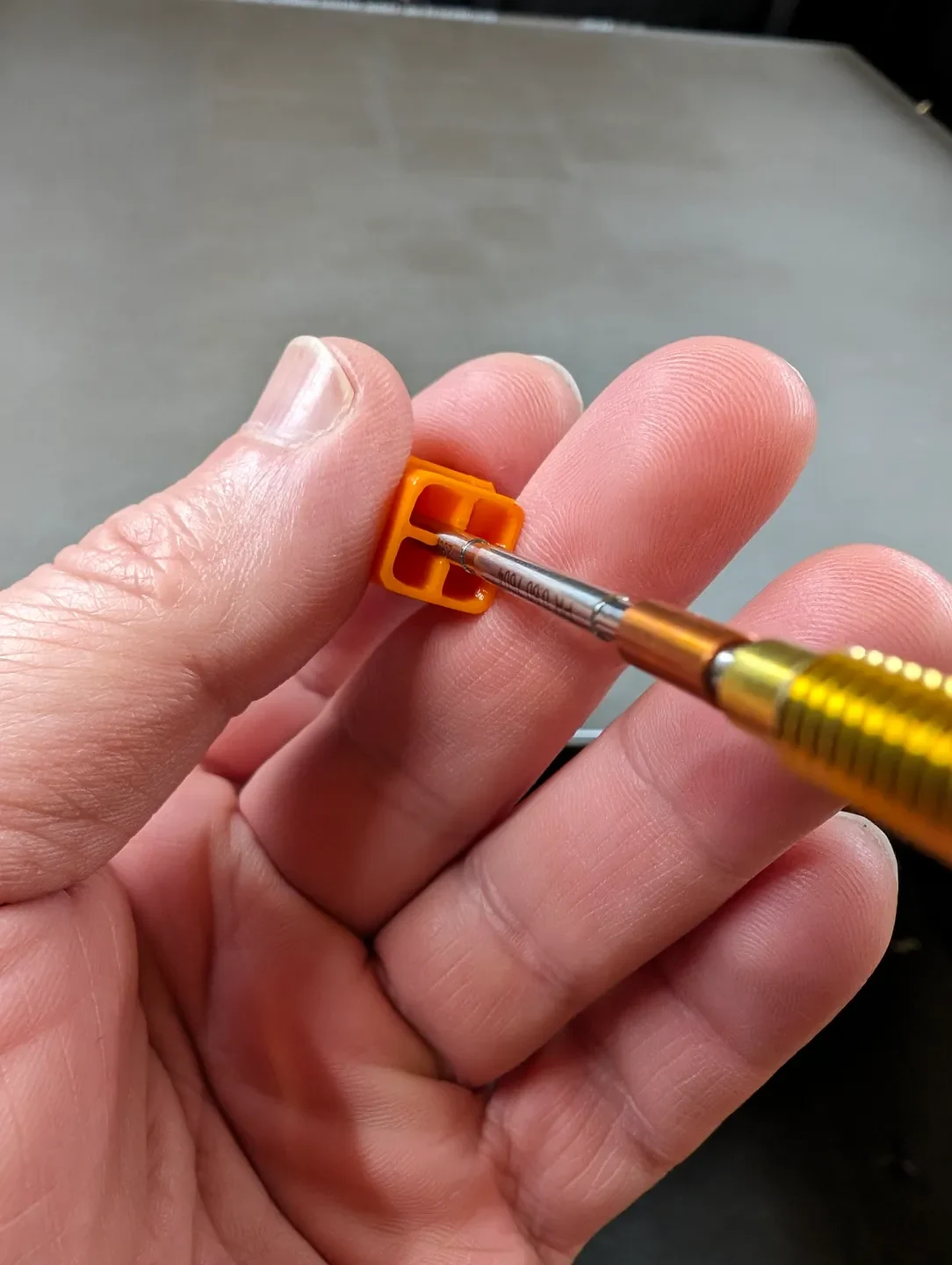

Я возился с допусками, и вам, возможно, придется вставить стержень сопла в маленький крестик на крышке. Точно так же вам, возможно, придется надевать и снимать крышку или немного покачивать ее на корпусе и снимать с него. Перед загрузкой я прошел несколько итераций, и он оказался либо плотным, либо слишком свободным, поэтому ваш опыт может отличаться. Я также напечатал их прозрачным Prusa PETG и оранжевым Overture PETG, а PETG немного капризен, когда дело доходит до истирания установленных деталей. Вы можете попробовать PLA и посмотреть, улучшит ли это п��садку. Или опять я включил ф3д, так что вырубайтесь. Надеюсь, вы понимаете мои безумные настройки размеров и пользовательские параметры. В этом есть смысл. См. выше о том, насколько отстойны мои навыки САПР. В любом случае, надеюсь, что некоторые из вас найдут это полезным.

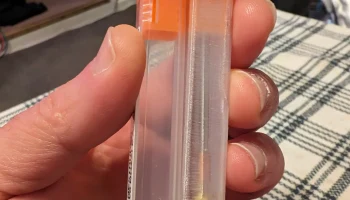

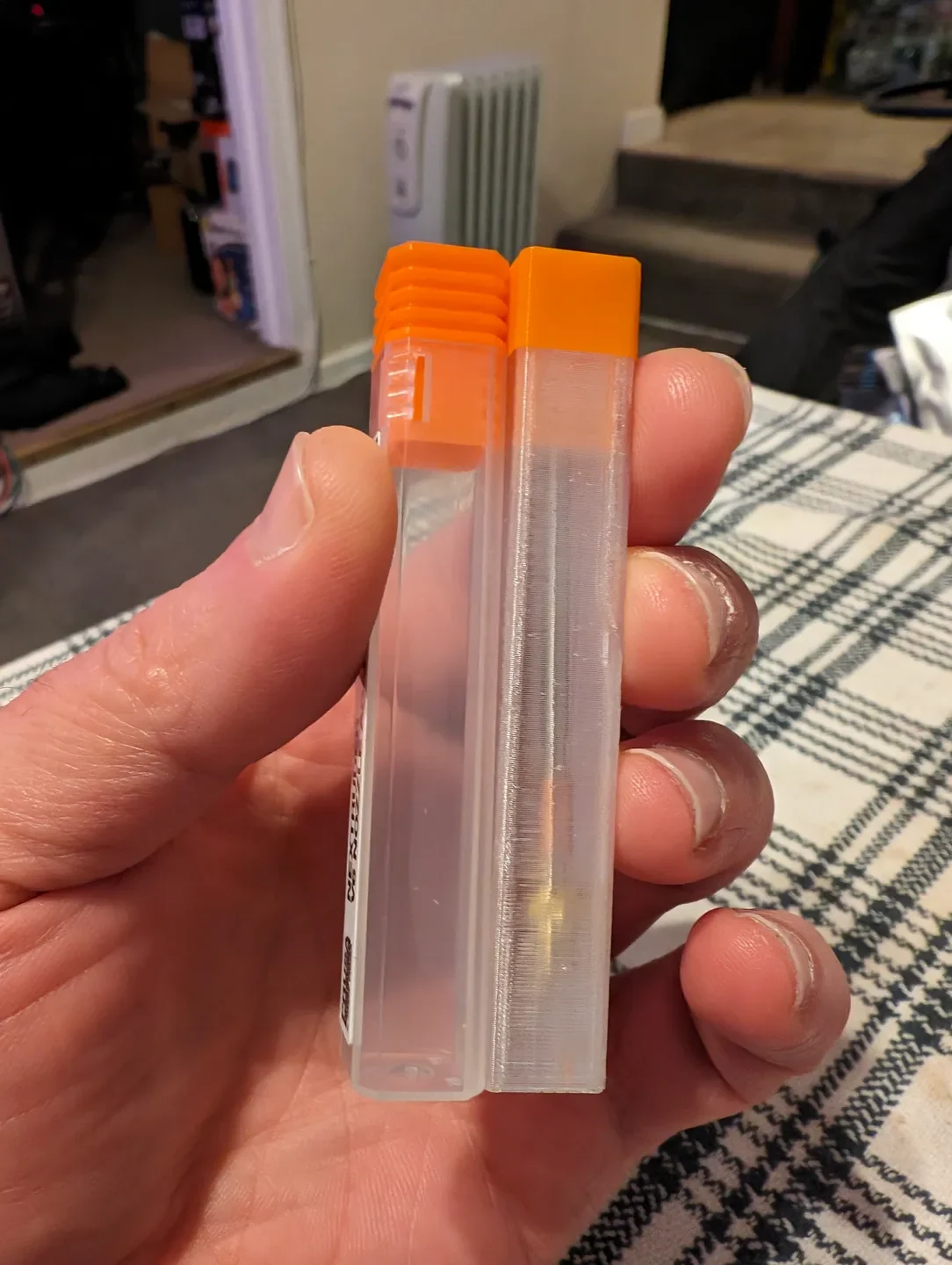

Я не знаю, есть ли способ подписать фотографии, но на пятом изображении (показан��ом двумя скрепленными вместе чехлами) слева — OEM, а справа — эта модель.
Ура!
